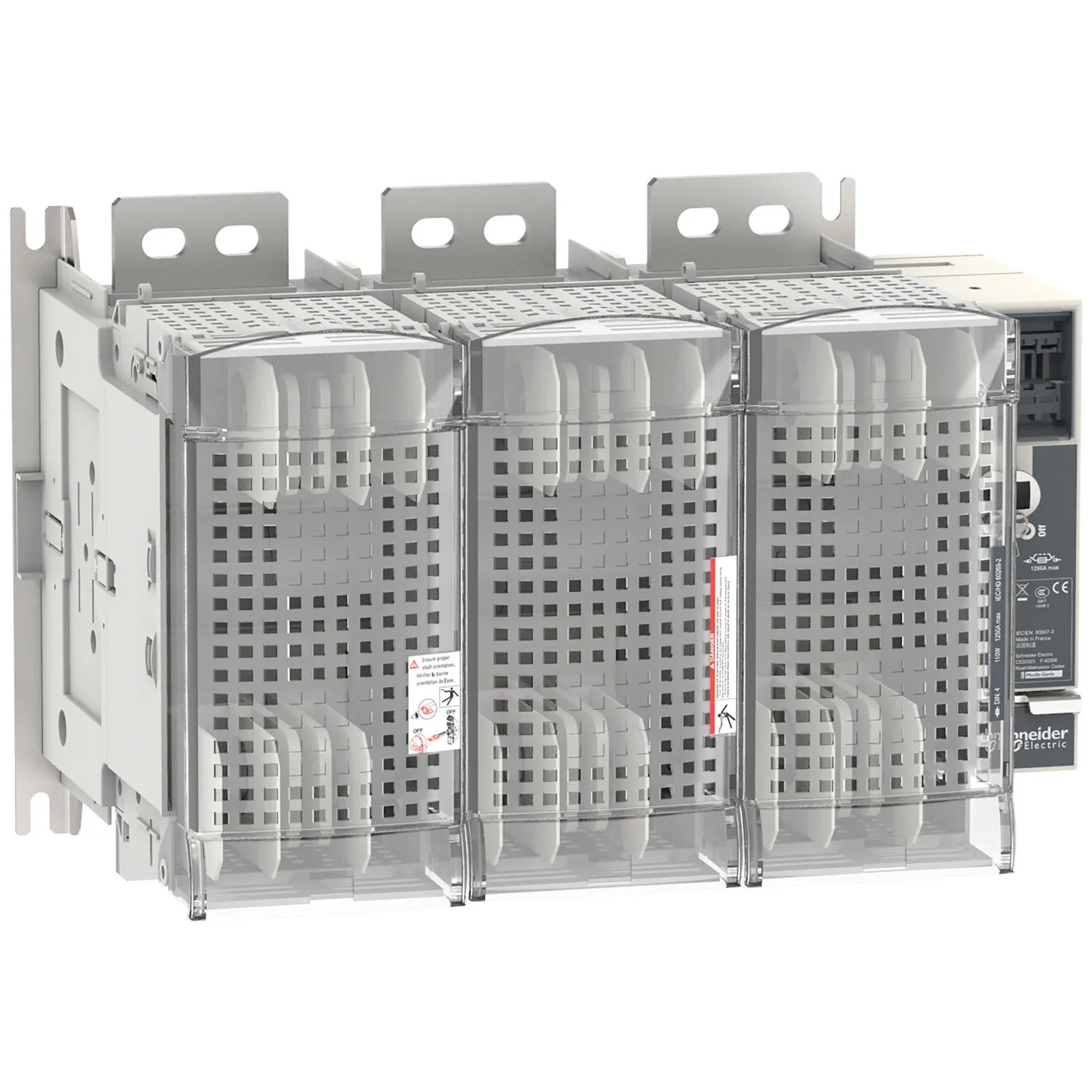

FuPact GS - interrupteur sectionneur fusible - 1250A - 3P - DIN 4 - F&R CTRL
Schneider LV481473, FuPact GS - interrupteur sectionneur fusible - 1250A - 3P - DIN 4 - F&R CTRL. Catégorie : Fupact INF, ISFL, ISFT. Demandez un devis pour le prix et le délai.
- Référence :LV481473
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :4,077.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- FuPacT
- Nom Du Produit
- FuPacT GS
- Nom De L'appareil
- GSD1250
- Type De Produit Ou Équipement
- Interrupteur-sectionneur fusible
Description du produit
Cet appareil FuPacT GSD1250 est un interrupteur-sectionneur à 3 pôles avec commande avant et droite. Il est adapté aux bâtiments, aux infrastructures et aux installations industrielles. Il protège contre les courts-circuits et les surcharges sur les circuits de distribution. Pour les catégories d'utilisation AC22B, le courant de fonctionnement nominal est de 1 250A à 690V CA. Pour les catégories d'utilisation AC23B, le courant de fonctionnement nominal est de 1 250A à 415V CA. FuPacT GSD1250 doit être utilisé avec des fusibles DIN de lame 4. Il peut être équipé d'une poignée rotative externe à montage frontal ou latéral droit. Les poignées rotatives externes peuvent être utilisées avec différentes dimensions d'arbre (200mm, 320mm ou 400mm). FuPacT GSD1250 en version 3 pôles peut également être équipé d'une variété d'accessoires et d'auxiliaires tels que des contacts auxiliaires, des modules neutres externes et des cache-bornes. Il est conforme aux normes CEI 60947-1 et CEI 60947-3.
Caractéristiques principales
- Double coupure pour un niveau de sécurité et de performance élevé
- Ouverture et fermeture rapides indépendamment de l'action de l'opérateur
- Compatible avec les fusibles BS, NFC et DIN
- Facile à installer, à utiliser et à entretenir
- Plusieurs options de montage et de connecteur de câble
- Réinitialisations automatiques après remplacement du fusible grillé
Caractéristiques techniques
Principales19
| Gamme | FuPacT |
|---|---|
| Nom Du Produit | FuPacT GS |
| Nom De L'appareil | GSD1250 |
| Type De Produit Ou Équipement | Interrupteur-sectionneur fusible |
| Application De L'appareil | Protection, surveillance et contrôle des équipements; Distribution |
| Description Des Pôles | 3P |
| Nombre De Porte-fusibles | 3 |
| Type De Fusible | DIN |
| Taille Du Fusible | NH4 |
| Aptitude Au Sectionnement | Oui se conformer à EN/IEC 60947-3 |
| Coupure Visible | Non |
| Coupure Pleinement Apparente | Oui |
| [Ith] Courant Thermique Conventionnel | 1250 A ( 35 °C ) dissipation de puissance par fusible: 110 W |
| [Ithe] Courant Thermique D'emploi Sous Enveloppe | 1250 A à 35 °C, dissipation de puissance par fusible: 110 W |
| Puissance Dissipée Maximale Par Pôle | 154 W |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz; 1000 V CA 50/60 Hz AC-20 |
| [Ui] Tension Assignée D'isolement | 1000 V CA 50/60 Hz |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 12 kV |
| [Ie] Courant Assigné D'emploi | AC-22A: 1250 A at 220/240 V CA 50/60 Hz; AC-23A: 1250 A at 220/240 V CA 50/60 Hz; AC-22B: 1250 A at 220/240 V CA 50/60 Hz; AC-23B: 1250 A at 220/240 V CA 50/60 Hz; AC-22A: 1250 A at 380/415 V CA 50/60 Hz; AC-23A: 1250 A at 380/415 V CA 50/60 Hz; AC-22B: 1250 A at 380/415 V CA 50/60 Hz; AC-23B: 1250 A at 380/415 V CA 50/60 Hz |
Complémentaires18
| [Iq] Breaking Capacity With Fuses (kA RMS) | 100 kA à 415 V (CA); 100 kA à 690 V (CA) |
|---|---|
| Puissance Assignée D'emploi En W | 750 kW à 380/400 V; 900 kW à 660/690 V |
| Type Et Composition Des Contacts | 3 NO |
| Type De Levier De Manœuvre | Avant externe; Côté droit externe |
| Dispositif De Cadenassage | 3 cadenas |
| Position De Montage | Verticale |
| Mode D'installation | Fixe |
| Support De Montage | Plaque arrière |
| Durée De Vie Mécanique | 5000 cycle |
| Durée De Vie Électrique | AC-22A: 100 cycle 415 V CA 50/60 Hz; AC-22A: 100 cycle 690 V CA 50/60 Hz; AC-23A: 100 cycle 415 V CA 50/60 Hz |
| Mode De Raccordement | Circuit de puissance: connecteurs de câbles nus 80 mm²; Circuit de puissance: bornes à anneau 4 cable(s) 185 mm² |
| Couple De Serrage | Circuit de puissance: 44 N.m |
| Largeur | 442 mm |
| Hauteur | 300 mm |
| Profondeur | 289 mm |
| Poids Net | 25 kg |
| Normes | EN/IEC 60947-1; EN/IEC 60947-3 |
| Certifications Du Produit | CE; CCC; EAC |
Environnement7
| Classe De Protection Contre Les Chocs Électriques | Face avant de classe II |
|---|---|
| Degré De Protection IP | IP20 se conformer à CEI 60529 (avec couvercle de borne) |
| Tenue Aux Chocs IK | IK07 se conformer à EN 50102 |
| Degré De Pollution | 3 se conformer à CEI 60947 |
| Température De L'air Ambiant En Fonctionnement | -20…70 °C |
| Température Ambiante Pour Le Stockage | -40…80 °C |
| Flame Resistance | 850 °C couvercle de fusible se conformer à CEI 60695-2-1; 960 °C corps se conformer à CEI 60695-2-1 |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 53,000 cm |
| Largeur De L'emballage 1 | 60,000 cm |
| Longueur De L'emballage 1 | 80,000 cm |
| Poids De L'emballage (Kg) | 41,000 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
