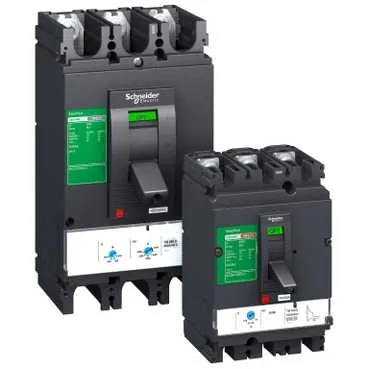

Schneider LV510344 Disjoncteur
Schneider LV510344, Schneider Disjoncteur. Catégorie : Produits basse tension. Demandez un devis pour le prix et le délai.
- Référence :LV510344
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :224.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produits
- Easypact CVS100...250
- Type De Produit Ou De Composant
- Disjoncteur
- Nom Court De L'appareil
- CVS100F
- Application De L'appareil
- Distribution
Description du produit
Easypact CVS - CVS100F TM50D Disjoncteur - 4P/3D
Caractéristiques techniques
| Gamme De Produits | Easypact CVS100...250 |
|---|---|
| Type De Produit Ou De Composant | Disjoncteur |
| Nom Court De L'appareil | CVS100F |
| Application De L'appareil | Distribution |
| Description Des Pôles | 4P |
| Description Des Pôles Protégés | 3d |
| Position Du Neutre | Gauche |
| Protection Contre Les Fuites À La Terre | Aucune |
| [In] Courant Nominal | 100 A ( 40 °C ) |
| Code De Calibre | F |
| Type De Réseau | AC |
| [Ue] Tension Assignée De Fonctionnement | 440 V AC conforme à la norme EN/IEC 60947-2 50/60 Hz |
| Pouvoir De Coupure | 36 kA Icu conforme à la norme IEC 60947-2 à 440 V AC 50/60 Hz, 36 kA Icu conforme à la norme IEC 60947-2 à 380/415 V AC 50/60 Hz, 70 kA Icu conforme à la norme IEC 60947-2 à 220/240 V AC 50/60 Hz |
| Catégorie D'emploi | Catégorie A |
| Nom De L'unité De Déclenchement | TM-D |
| Technologie De L'unité De Déclenchement | Thermique-magnétique |
| Calibre De L'unité De Déclenchement | 50 A ( 40 °C ) |
| Type De Protection | Protection contre les surcharges (thermique), Protection contre les courts-circuits (magnétique) |
| Fréquence Du Réseau | 50/60 Hz |
| Type De Commande | Maneton |
| Mode De Montage | Fixe |
| Support De Montage | Plaque arrière |
| Raccordement Amont | Avant |
| Raccordement Aval | Avant |
| [Ui] Tension Assignée D'isolement | 690 V conforme à la norme EN/IEC 60947-2 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV conforme à la norme EN/IEC 60947-2 |
| [Ics] Pouvoir Assigné De Coupure De Service | 18 kA conforme à la norme IEC 60947-2 440 V AC 50/60 Hz, 36 kA conforme à la norme IEC 60947-2 380/415 V AC 50/60 Hz, 70 kA conforme à la norme IEC 60947-2 220/240 V AC 50/60 Hz |
| Endurance Mécanique | 30000 cycles |
| Endurance Électrique | 12000 cycles conforme à la norme IEC 60947-2 415 V In |
| Pas De Raccordement | 35 mm |
| Indicateur De Position Des Contacts | Oui |
| Réglage De La Protection Du Neutre | Sans protection 3d |
| Type De Réglage De La Protection Longue Durée Ir | Réglable |
| Plage De Réglage De La Protection Longue Durée | 0,7...1 x In |
| Type De Réglage De La Temporisation Longue Durée | Fixe |
| Type De Réglage De La Temporisation Courte Durée | Fixe |
| Type De Réglage Instantané Ii | Fixe |
| Plage De Réglage Instantané | 500 A |
| Hauteur | 161 mm |
| Largeur | 140 mm |
| Profondeur | 86 mm |
| Classe De Protection Contre Les Chocs Électriques | Classe II |
| Normes | EN 60947-2, IEC 60947-2 |
| Certifications Du Produit | GOST, IEC |
| Degré De Pollution | 3 conforme à la norme IEC 60947-1 |
| Température Ambiante De Fonctionnement | -25...70 °C |
| Température Ambiante De Stockage | -50...85 °C |
| Statut De L'offre Durable | Produit non Green Premium |
| ROHS | Compliant - since 1041 - Schneider Electric declaration of conformity |
| REACH | Ne contient pas de SVHC au-dessus du seuil |
| Profil Environnemental Du Produit | Disponible |
