Schneider

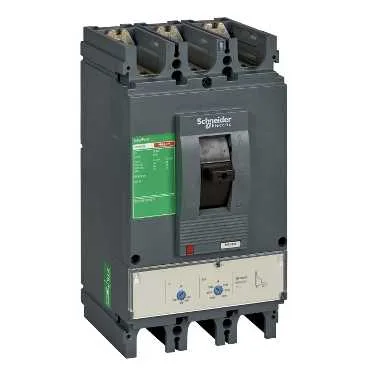

Schneider LV563305 Disjoncteur
Schneider LV563305, Schneider Disjoncteur. Catégorie : Produits basse tension. En stock.
- Référence :LV563305
- Fabricant / Marque :Schneider
- Disponibilité :En stock (2 pièces) ✅
- Prix :998.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produits
- Easypact CVS400...630
- Type De Produit Ou De Composant
- Disjoncteur
- Nom Abrégé De L'appareil
- CVS630F
- Application De L'appareil
- Distribution
Description du produit
Le disjoncteur Schneider LV563305 fait partie de la catégorie des produits basse tension. Ce produit de la gamme Easypact CVS400...630 intervient dans les applications de distribution avec des pôles 3P et un courant nominal de 630 A. Il est doté d'une technologie de déclenchement thermomagnétique et d'un mode de montage fixe.
Caractéristiques techniques
| Gamme De Produits | Easypact CVS400...630 |
|---|---|
| Type De Produit Ou De Composant | Disjoncteur |
| Nom Abrégé De L'appareil | CVS630F |
| Application De L'appareil | Distribution |
| Description Des Pôles | 3P |
| Description Des Pôles Protégés | 3d |
| Protection Contre Les Fuites À La Terre | Aucun |
| [In] Courant Nominal | 630 A ( 40 °C ) |
| Aptitude Au Sectionnement | F |
| Type De Réseau | AC |
| [Ue] Tension Assignée De Fonctionnement | 440 V AC conformité avec EN/IEC 60947-2 50/60 Hz |
| Pouvoir De Coupure | 36 kA Icu conformité avec IEC 60947-2 à 380/415 V AC 50/60 Hz, 30 kA Icu conformité avec IEC 60947-2 à 440 V AC 50/60 Hz, 40 kA Icu conformité avec IEC 60947-2 à 220/240 V AC 50/60 Hz |
| Catégorie D'emploi | Catégorie A |
| Signalisation Locale | LED 105% Ir, LED 90% Ir, LED prêt |
| Nom De L'unité De Déclenchement | TM-D |
| Technologie De L'unité De Déclenchement | Thermomagnétique |
| Calibre De L'unité De Déclenchement | 500 A ( 40 °C ) |
| Type De Protection | Protection contre les surcharges (thermique), Protection contre les courts-circuits (magnétique) |
| Fréquence Du Réseau | 50/60 Hz |
| Type De Commande | Poignée rotative |
| Mode De Montage | Fixe |
| Support De Montage | Plaque arrière |
| Raccordement Amont | Avant |
| Raccordement Aval | Avant |
| [Ui] Tension Assignée D'isolement | 690 V conformité avec EN/IEC 60947-2 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV conformité avec EN/IEC 60947-2 |
| [Ics] Pouvoir Assigné De Coupure De Service | 40 kA conformité avec IEC 60947-2 220/240 V AC 50/60 Hz, 36 kA conformité avec IEC 60947-2 380/415 V AC 50/60 Hz, 23 kA conformité avec IEC 60947-2 440 V AC 50/60 Hz |
| Durabilité Mécanique | 15000 cycles |
| Durabilité Électrique | 4000 cycles conformité avec IEC 60947-2 415 V In |
| Pas De Raccordement | 45 mm |
| Indicateur De Position De Contact | Oui |
| Type De Réglage De Déclenchement Long Retard Lr | Réglable |
| Plage De Réglage De Déclenchement Long Retard | 0,7...1 x In |
| Type De Réglage De Délai Long | Fixe |
| Type De Réglage De Délai Court | Fixe |
| Type De Réglage De Déclenchement Instantané Li | Réglable |
| Plage De Réglage De Déclenchement Instantané | 5...10 x In |
| Hauteur | 255 mm |
| Largeur | 140 mm |
| Profondeur | 110 mm |
| Classe De Protection Contre Les Chocs Électriques | Classe II |
| Normes | EN 60947-2, IEC 60947-2 |
| Certifications Du Produit | GOST, IEC |
| Degré De Pollution | 3 conformité avec IEC 60947-1 |
| Température Ambiante De Fonctionnement | -25...70 °C |
| Température Ambiante De Stockage | -50...85 °C |
| Statut Offre Durable | Produit non Green Premium |
| ROHS | Compliant - since 1041 - Schneider Electric declaration of conformity |
| REACH | Ne contient pas de SVHC au-dessus du seuil |
| Profil Environnemental Du Produit | Disponible |
