Schneider

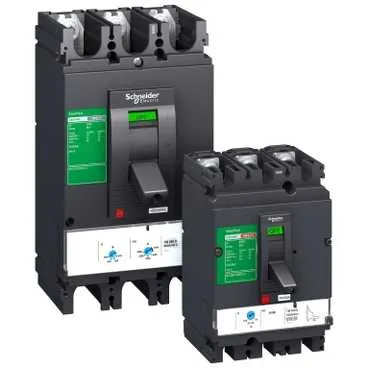

Schneider LV563316
Schneider LV563316, Schneider. Catégorie : Produits basse tension. En stock.
- Référence :LV563316
- Fabricant / Marque :Schneider
- Disponibilité :En stock (2 pièces) ✅
- Prix :1,271.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produits
- Easypact CVS400...630
- Type De Produit Ou Composant
- Disjoncteur
- Nom Abrégé De L'appareil
- CVS630N
- Application De L'appareil
- Distribution
Description du produit
Le Schneider LV563316 est un disjoncteur tripolaire 3P avec un courant nominal de 630 A appartenant à la gamme de produits Easypact CVS400...630. Conçu pour les applications de distribution, ce modèle assure une gestion sécurisée de la basse tension grâce à sa technologie de déclenchement thermomagnétique et un pouvoir de coupure de 70 kA.
Caractéristiques techniques
| Gamme De Produits | Easypact CVS400...630 |
|---|---|
| Type De Produit Ou Composant | Disjoncteur |
| Nom Abrégé De L'appareil | CVS630N |
| Application De L'appareil | Distribution |
| Description Des Pôles | 3P |
| Description Des Pôles Protégés | 3d |
| Protection Contre Les Fuites À La Terre | Aucune |
| [In] Courant Nominal | 630 A ( 40 °C ) |
| Code De Calibre | N |
| Type De Réseau | AC |
| [Ue] Tension Assignée De Service | 440 V AC conforme à la norme EN/IEC 60947-2 50/60 Hz |
| Pouvoir De Coupure | 70 kA Icu conforme à la norme IEC 60947-2 à 220/240 V AC 50/60 Hz, 42 kA Icu conforme à la norme IEC 60947-2 à 440 V AC 50/60 Hz, 50 kA Icu conforme à la norme IEC 60947-2 à 380/415 V AC 50/60 Hz |
| Catégorie D'emploi | Catégorie A |
| Signalisation Locale | LED 105% Ir, LED 90% Ir, LED prêt |
| Nom De L'unité De Déclenchement | TM-D |
| Technologie De L'unité De Déclenchement | Thermomagnétique |
| Calibre De L'unité De Déclenchement | 600 A ( 40 °C ) |
| Type De Protection | Protection contre les surcharges (thermique), Protection contre les courts-circuits (magnétique) |
| Fréquence Du Réseau | 50/60 Hz |
| Type De Commande | Poignée basculante |
| Mode De Montage | Fixe |
| Support De Montage | Plaque arrière |
| Raccordement Amont | Avant |
| Raccordement Aval | Avant |
| [Ui] Tension Assignée D'isolement | 690 V conforme à la norme EN/IEC 60947-2 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 8 kV conforme à la norme EN/IEC 60947-2 |
| [Ics] Pouvoir Assigné De Coupure De Service | 70 kA conforme à la norme IEC 60947-2 220/240 V AC 50/60 Hz, 50 kA conforme à la norme IEC 60947-2 380/415 V AC 50/60 Hz, 32 kA conforme à la norme IEC 60947-2 440 V AC 50/60 Hz |
| Durabilité Mécanique | 15000 cycles |
| Durabilité Électrique | 4000 cycles conforme à la norme IEC 60947-2 415 V In |
| Pas De Raccordement | 45 mm |
| Indicateur De Position De Contact | Oui |
| Type De Réglage De Protection Longue Durée Lr | Réglable |
| Plage De Réglage De Protection Longue Durée | 0,7...1 x In |
| Type De Réglage De Temporisation Longue Durée | Fixe |
| Type De Réglage De Temporisation Courte Durée | Fixe |
| Type De Réglage Instantané Li | Réglable |
| Plage De Réglage Instantané | 4...8 x In |
| Hauteur | 255 mm |
| Largeur | 140 mm |
| Profondeur | 110 mm |
| Classe De Protection Contre Les Chocs Électriques | Classe II |
| Normes | EN 60947-2, IEC 60947-2 |
| Certifications Du Produit | GOST, IEC |
| Degré De Pollution | 3 conforme à la norme IEC 60947-1 |
| Température Ambiante De Fonctionnement | -25...70 °C |
| Température Ambiante De Stockage | -50...85 °C |
| Statut De L'offre Durable | Produit non Green Premium |
| ROHS | Conforme - depuis 1041 - Déclaration de conformité de Schneider Electric |
| REACH | Ne contient pas de SVHC au-dessus du seuil |
| Profil Environnemental Du Produit | Disponible |
