Schneider

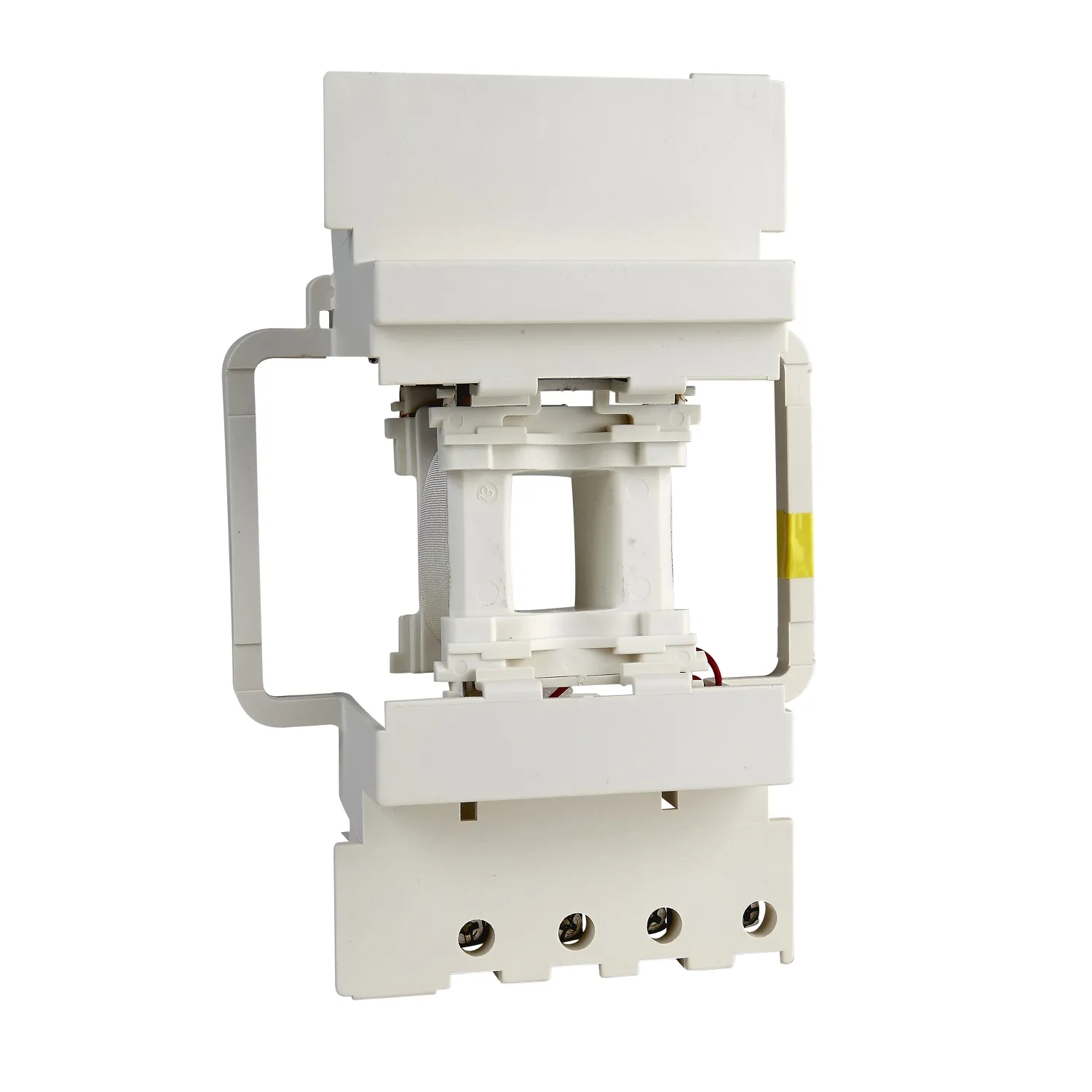

TeSys LX1D - bobine - 48Vca 50/60Hz
Pas en vente
Schneider LX1D8E7, TeSys LX1D - bobine - 48Vca 50/60Hz. Catégorie : TeSys Deca Advanced. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :LX1D8E7
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme
- TeSys
- Type De Produit Ou Équipement
- Bobine de contacteur
- Nom De L'appareil
- LX1D8
- Type De Circuit De Commande
- CA à 50/60 Hz
Description du produit
TeSys D - Bobine de contacteur - LX1D8 - Pour contacteurs 115 et 150 A 48 V AC 50/60 Hz
Caractéristiques techniques
Principales10
| Gamme | TeSys |
|---|---|
| Type De Produit Ou Équipement | Bobine de contacteur |
| Nom De L'appareil | LX1D8 |
| Type De Circuit De Commande | CA à 50/60 Hz |
| [Uc] Tension Circuit De Commande | 48 V CA 50/60 Hz |
| Résistance Moyenne | 1061 Ohm à 20 °C |
| Inductance De Circuit Fermé | 24,19 H |
| Compatibilité Produit | LC1D150; LC1D115 |
| Durée De Vie Mécanique | 8 Mcycles |
| Vitesse De Commande Maximale | 1200 cyc/h 60 °C |
Complémentaires5
| Technologie Bobine | Sans module d'antiparasitage intégré |
|---|---|
| Plage De Tension Du Circuit De Commande | Perte de niveau : 0,3...0,5 Uc à 50/60 Hz (à <55 °C); Opérationnel : 0,8…1,15 Uc à 50/60 Hz (à <55 °C) |
| Puissance D'appel En VA | 280…350 VA 60 Hz cos phi 0,9 (à 20 °C); 280…350 VA 50 Hz cos phi 0,9 (à 20 °C) |
| Consommation Moyenne Au Maintien En VA | 2…18 VA 60 Hz cos phi 0,9 (à 20 °C); 2…18 VA 50 Hz cos phi 0,9 (à 20 °C) |
| Dissipation Thermique | 3…4,5 W à 50/60 Hz |
Environnement1
| Température De L'air Ambiant En Fonctionnement | -5…60 °C |
|---|
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 6,2 cm |
| Largeur De L'emballage 1 | 11,5 cm |
| Longueur De L'emballage 1 | 17,0 cm |
| Poids De L'emballage (Kg) | 296,0 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 20 |
| Hauteur De L'emballage 2 | 30,0 cm |
| Largeur De L'emballage 2 | 30,0 cm |
| Longueur De L'emballage 2 | 40,0 cm |
| Poids De L'emballage 2 | 6,633 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
