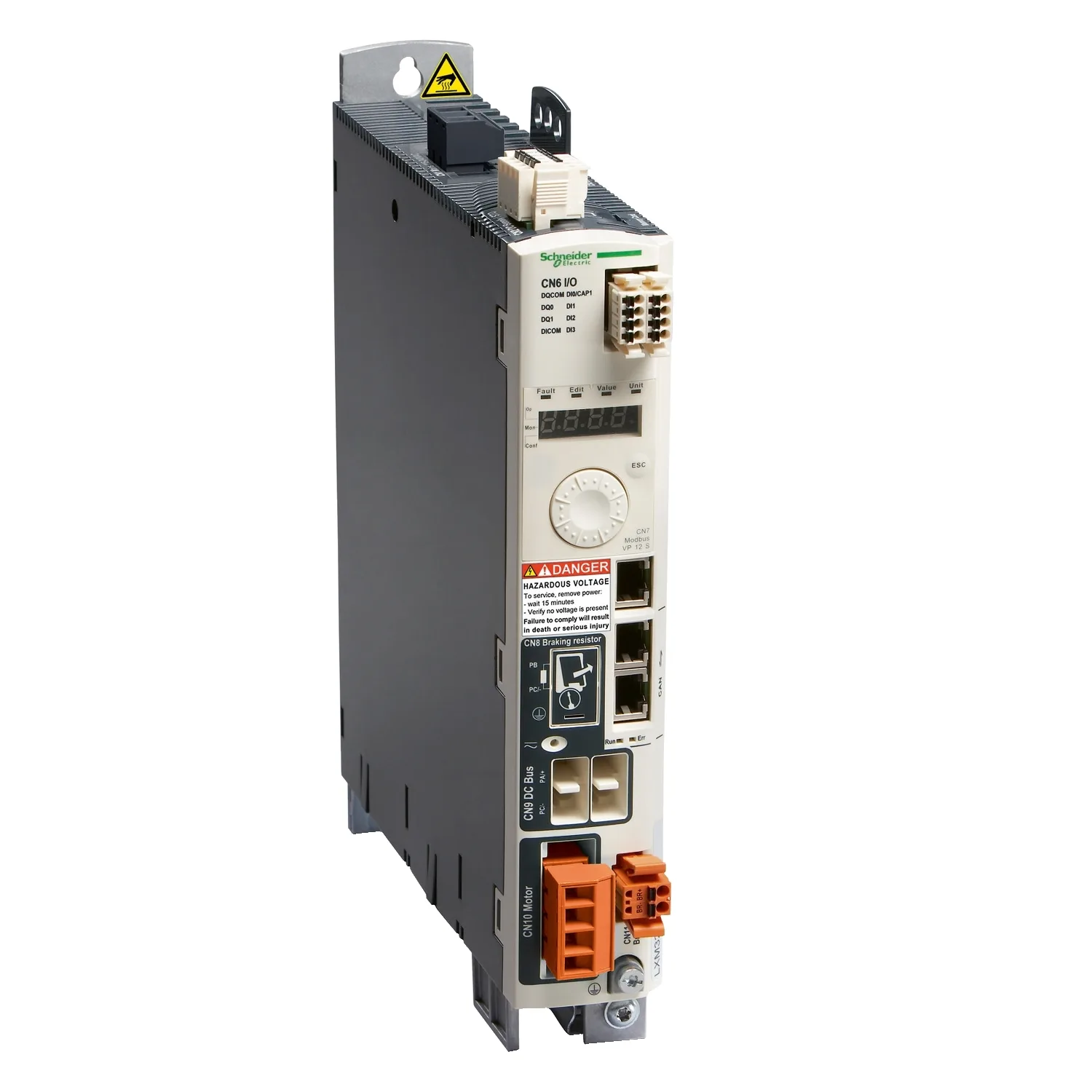

Lexium 32 - servo variateur interface RJ45 - uniphase - 115V à 230V - 18A
Schneider LXM32AD18M2, Lexium 32 - servo variateur interface RJ45 - uniphase - 115V à 230V - 18A. Catégorie : Lexium 32 & Motors. Demandez un devis pour le prix et le délai.
- Référence :LXM32AD18M2
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,324.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Lexium 32
- Nom De L'appareil
- LXM32A
- Type De Produit Ou Équipement
- Servo variateur pour commande de mouvement
- Format Du Lecteur
- Livre
Description du produit
Ce produit fait partie de la gamme Lexium 32, une offre de servo variateurs de mouvement pour les machines de 0,15kW à 7kW. Le servo variateur AC pour commande de mouvement pour un axe, dispose d'un filtre CEM intégré, d'un variateur compact avec entrées analogiques et train d'impulsions. Il comprend 1 entrée numérique capture, 2 entrées numériques sécurité, 4 entrées logiques TOR et 2 sorties TOR. Grâce à sa conception compacte, ce servo variateur permet d'économiser sur l'espace et la taille de l'armoire, réduit l'encombrement de la machine et diminue les coûts. Il s'agit d'un servo variateur de mouvement avec une tension d'alimentation nominale de 100V à 120V, 200V à 240V (monophasé), un courant de sortie continu de 6A à 8kHz et une puissance continue de 1600W à 230V. Il est fourni avec une borne pour le raccordement électrique et trois connecteurs RJ45 pour CANmotion, CANopen et Modbus, interfaces de communication intégrées. L'indice de protection IP20. Ses dimensions sont de 48 mm (largeur) x 237 mm (profondeur) x 270 mm (hauteur). Il pèse 1,8 kg. Ce produit est certifié CE, CSA, RoHS, TUV et UL. Il répond aux normes EN / CEI 61800-3 et EN / CEI 61800-5-1. Ce produit est compatible avec les servomoteurs BMH et BSH. Il vous offre la combinaison variateur et moteur qui offre exactement la puissance, les performances et les fonctionnalités appropriées.
Caractéristiques principales
- Une gamme de variateurs et de moteurs offrant puissance, performance et fonctionnalités adaptées
- 3 modèles de servovariateurs (taille d'un livre), 2 familles de servomoteurs et 1 gamme complète d'options intelligentes
- Simplifie tous les aspects du cycle de vie de la machine, de l'ingénierie à la maintenance
- Réponse exceptionnelle grâce à la bande passante de vitesse de 1 600 Hz
- Installation et maintenance rapides grâce à des connecteurs amovibles à code couleur
- Logiciel SoMove pour la configuration sur PC et transfert de la configuration via Bluetooth ou câble
Caractéristiques techniques
Principales15
| Gamme De Produit | Lexium 32 |
|---|---|
| Nom De L'appareil | LXM32A |
| Type De Produit Ou Équipement | Servo variateur pour commande de mouvement |
| Format Du Lecteur | Livre |
| Nombre De Phases Réseau | Monophasé |
| [Us] Tension D'alimentation | 100...120 V - 15...10 %; 200...240 V - 15...10 % |
| Limites De La Tension D'alimentation | 85…132 V; 170…264 V |
| Fréquence D'alimentation | 50/60 Hz - 5...5 % |
| Fréquence Du Réseau | 47,5...63 Hz |
| Filtre CEM | Intégré |
| Courant De Sortie Permanent | 6 A à 8 kHz |
| Courant De Sortie Crête 3s | 10 A à 115 V pour 5 s; 18 A à 230 V pour 5 s |
| Puissance Continue Maximale | 800 W à 115 V; 1600 W à 230 V |
| Puissance Nominale | 0,5 kW à 115 V 8 kHz; 1 kW à 230 V 8 kHz |
| Courant De Ligne | 9,9 A, THDI de 74 % à 115 V, avec inductance de ligne externe de 2 mH; 10,6 A, THDI de 93 % à 230 V, avec inductance de ligne externe de 2 mH; 8,5 A, THDI de 147 % à 115 V, sans inductance de ligne; 8,4 A, THDI de 148 % à 230 V, sans inductance de ligne |
Complémentaires40
| Fréquence De Commutation | 8 kHz |
|---|---|
| Catégorie De Surtension | III |
| Courant De Fuite Maximum | 30 mA |
| Tension De Sortie | <= tension d'alimentation |
| Isolation Électrique | Entre alimentation et commande |
| Type De Câble | Câble CEI monobrin (temperature: 50 °C) cuivre 90°C XLPE/EPR |
| Raccordement Électrique | Borne, capacité de serrage: 3 mm², AWG 12 (CN8); Borne, capacité de serrage: 5 mm², AWG 10 (CN1); Borne, capacité de serrage: 5 mm², AWG 10 (CN10) |
| Couple De Serrage | CN8: 0,5 N.m; CN1: 0,7 N.m; CN10: 0,7 N.m |
| Nombre D'entrée Logique | 1 capture entrée(s) numérique(s); 2 sécurité entrée(s) numérique(s); 4 logique entrée(s) numérique(s) |
| Type D'entrée Logique | Capture (capuchon raccordement(s)); Logique (DI raccordement(s)); Sécurité (complément de STO_A, complément de STO_B raccordement(s)) |
| Durée D'échantillonnage | DI: 0,25 ms logique |
| Tension D'entrée Logique | 24 V CC pour capture; 24 V CC pour logique; 24 V CC pour sécurité |
| Entrée Logique | Positive (complément de STO_A, complément de STO_B) à l'état 0: 15 V se conformer à EN/IEC 61131-2 type 1; Positive (DI) à l'état 0: > 19 V à l'état 1: < 9 V se conformer à EN/IEC 61131-2 type 1; Positive ou négative (DI) à l'état 0: 15 V se conformer à EN/IEC 61131-2 type 1 |
| Temps De Réponse | <= 5 ms complément de STO_A, complément de STO_B |
| Nombre De Sortie Logique | 2 |
| Type De Sortie Logique | Logique sortie(s) (DO)24 V CC |
| Tension De Sortie Logique | <= 30 V CC |
| Sortie Logique | Positive ou négative (DO) se conformer à EN/IEC 61131-2 |
| Durée Des Rebonds De Contact | <= 1 ms pour complément de STO_A, complément de STO_B; 2 µs pour capuchon; 0,25 µs…1,5 ms pour DI |
| Courant De Freinage | 50 mA |
| Temps De Réponse En Sortie | 250 µs (DO) pour logique sortie(s) |
| Type De Signal De Commande | Retour codeur servo-moteur |
| Type De Protection | Contre l'inversion de polarité : signal d'entrée; Contre les courts-circuits : signal de sorties |
| Fonction De Sécurité | STO (suppression sûre du couple), intégré |
| Niveau De Sécurité | SIL 3 se conformer à EN/IEC 61508; PL = e se conformer à ISO 13849-1 |
| Interface De Communication | CANmotion, intégré; CANopen, intégré |
| Type De Connecteur | RJ45 (étiqueté CN4 ou CN5) pour CANmotion; RJ45 (étiqueté CN4 ou CN5) pour CANopen |
| Méthode D'accès | Esclave |
| Vitesse De Transmission | 1 Mbps pour une longueur de bus de 4 m pour CANopen, CANmotion; 125 kbps pour une longueur de bus de 500 m pour CANopen, CANmotion; 250 kbps pour une longueur de bus de 250 m pour CANopen, CANmotion; 50 kbps pour une longueur de bus de 1000 m pour CANopen, CANmotion; 500 kbps pour une longueur de bus de 100 m pour CANopen, CANmotion |
| Nombre D'adresses | 1…127 pour CANopen, CANmotion |
| Service De Communication | 1 SDO en réception pour CANmotion; 1 SDO en transmission pour CANmotion; 2 PDO conformes à la norme DSP 402 pour CANmotion; 2 SDO récepteurs pour CANopen; 2 SDO émetteurs pour CANopen; 4 PDO mappés configurables pour CANopen; Entraînement d'équipement et commande de mouvement CANopen pour CANopen, CANmotion; Urgence pour CANopen, CANmotion; Déclenchement selon événement/temps, demande à distance, |
| Etat LED | 1 DEL (rouge) tension dans le servo-variateur; 1 DEL erreur; 1 DEL RUN |
| Fonction De Signalisation | Affichage des défauts 7 segments |
| Marquage | CE |
| Position De Fonctionnement | Vertical +/- 10 degrés |
| Compatibilité Produit | Servo moteur BMH (70 mm, 1 taille moteur); Servo moteur BMH (70 mm, 2 taille moteur); Servo moteur BMH (100 mm, 1 taille moteur); Servo moteur BSH (70 mm, 1 taille moteur); Servo moteur BSH (70 mm, 2 taille moteur); Servo moteur BMH (70 mm, 3 taille moteur); Servo moteur BSH (55 mm, 3 taille moteur); Servo moteur BSH (70 mm, 3 taille moteur); Servo moteur BSH (100 mm, 1 taille moteur) |
| Largeur | 48 mm |
| Hauteur | 270 mm |
| Profondeur | 237 mm |
| Poids Net | 1,8 kg |
Environnement13
| Compatibilité Électromagnétique | Tests CEM réalisés, groupe 1, classe A se conformer à EN 55011; Tests CEM réalisés, groupe 2, classe A se conformer à EN 55011; Tests CEM réalisés, environnement 2 catégorie C3 se conformer à EN/CEI 61800-3; Tests CEM réalisés, catégorie C2 se conformer à EN/CEI 61800-3; Tests CEM réalisés, environnements 1 et 2 se conformer à EN/CEI 61800-3; Test d'immunité aux transitoires électriques rapides, n |
|---|---|
| Normes | EN/IEC 61800-5-1; EN/CEI 61800-3 |
| Certifications Du Produit | UL; TÜV; CSA |
| Degré De Protection IP | IP20 se conformer à EN/IEC 60529; IP20 se conformer à EN/IEC 61800-5-1 |
| Tenue Aux Vibrations | 1 gn (f= 13…150 Hz) se conformer à EN/CEI 60068-2-6; 1,5 mm crête-à-crête (f= 3…13 Hz) se conformer à EN/CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms se conformer à EN/CEI 60028-2-27 |
| Degré De Pollution | 2 se conformer à EN/IEC 61800-5-1 |
| Caractéristique D'environnement | Classes 3C1 se conformer à CEI 60721-3-3 |
| Humidité Relative | Classe 3K3 (5 à 85 %) sans condensation se conformer à CEI 60721-3-3 |
| Température De L'air Ambiant En Fonctionnement | 0…50 °C se conformer à UL |
| Température Ambiante Pour Le Stockage | -25…70 °C |
| Type De Refroidissement | Ventilateur intégré |
| Altitude De Fonctionnement | <= 1000 m sans déclassement; > 1000…3000 m avec conditions |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,500 cm |
| Largeur De L'emballage 1 | 27,500 cm |
| Longueur De L'emballage 1 | 33,000 cm |
| Poids De L'emballage (Kg) | 2,272 kg |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 3 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 7,536 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 24 |
| Hauteur De L'emballage 3 | 75,000 cm |
| Largeur De L'emballage 3 | 60,000 cm |
| Longueur De L'emballage 3 | 80,000 cm |
| Poids De L'emballage 3 | 70,288 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
