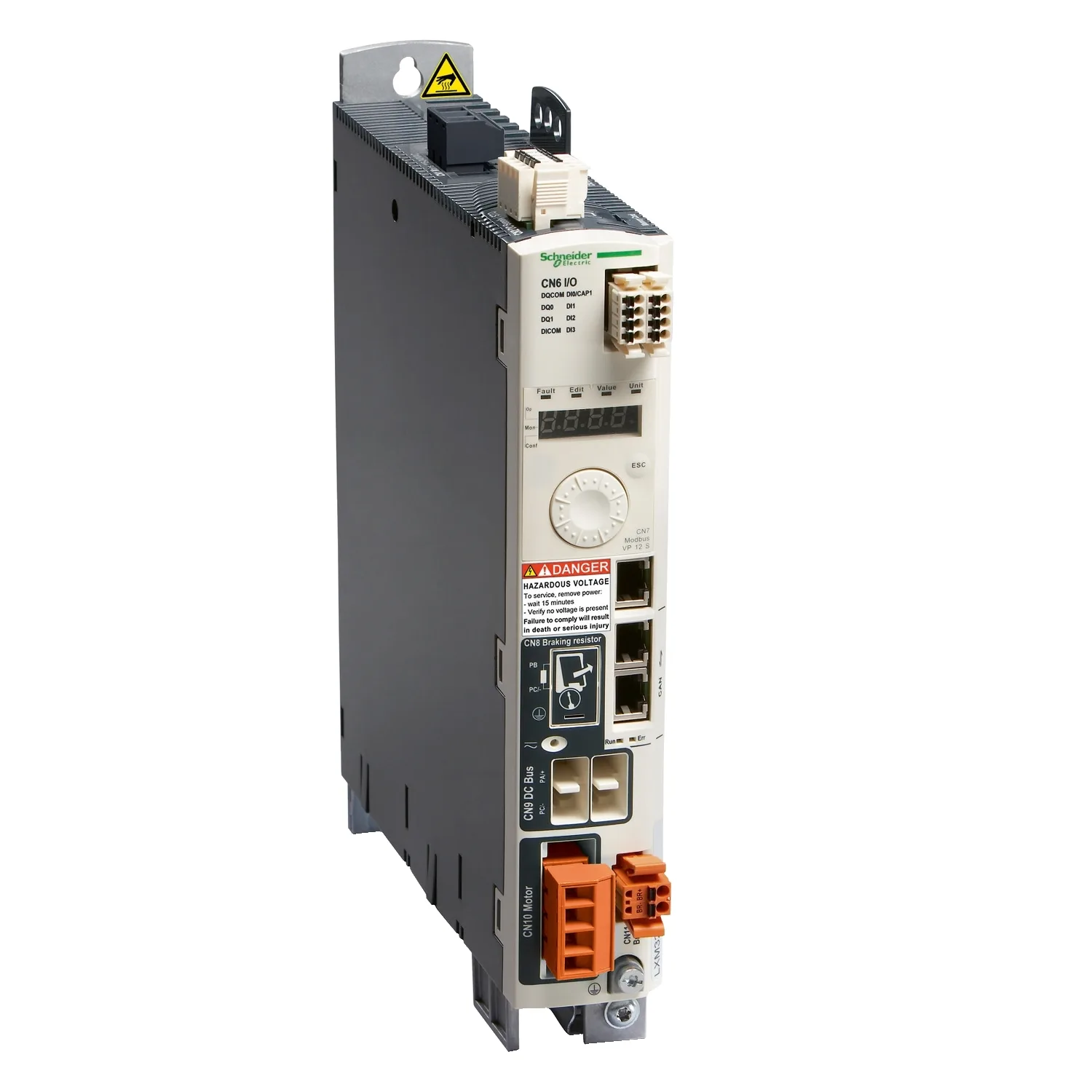

Lexium 32 - servo variateur interface RJ45 - triphase - 208V à 480V - 18A
Schneider LXM32AD18N4, Lexium 32 - servo variateur interface RJ45 - triphase - 208V à 480V - 18A. Catégorie : Lexium 32 & Motors. Demandez un devis pour le prix et le délai.
- Référence :LXM32AD18N4
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,487.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Lexium 32
- Nom De L'appareil
- LXM32A
- Type De Produit Ou Équipement
- Servo variateur pour commande de mouvement
- Format Du Lecteur
- Livre
Description du produit
Ce servo variateur fait partie de la gamme Lexium 32, une offre de servo variateurs de mouvement pour machines de 0,15 kW à 7 kW. Avec un indice de protection IP20, il est conforme aux normes EN/IEC 61800-3 et EN/IEC 61800-5-1. Ce servo variateur de mouvement AC dispose d'un filtre CEM intégré, d'un variateur compact avec entrées analogiques et train d'impulsions. Grâce à sa conception compacte, ce servo variateur permet d'économiser de l'espace dans l'armoire, réduit l'encombrement de la machine et réduit les coûts. Il contribue à la gestion du moteur et de sa puissance, pour atteindre les performances et les fonctionnalités appropriées. Il est équipé d'un bornier de raccordement électrique et de trois connecteurs RJ45 pour CANmotion, CANopen et Modbus. Ses dimensions sont de 48 mm (largeur) x 237 mm (profondeur) x 270 mm (hauteur). Il pèse 2 kg. Ce produit est certifié CE, CSA, RoHS, TUV et UL. Il répond aux normes EN / CEI 61800-3 et EN / CEI 61800-5-1. Ce produit est compatible avec les servomoteurs BMH et BSH. Il vous offre la combinaison variateur et moteur qui offre exactement la puissance, les performances et les fonctionnalités appropriées.
Caractéristiques principales
- Combinaisons de variateurs et de moteurs pour une puissance, des performances et des fonctionnalités adaptées
- 3 modèles de servovariateurs de la taille d'un livre 2 familles de servomoteurs 1 gamme complète d'options intelligentes
- Le Lexium 32 simplifie tous les aspects du cycle de vie des machines, de l'ingénierie à la maintenance
- Une bande passante de vitesse de 1 600 Hz fournit une réponse exceptionnelle
- Multitude de fonctionnalités pour une installation/maintenance rapides avec des connecteurs amovibles à code couleur
- Logiciel SoMove pour la configuration sur PC et le transfert de la configuration via Bluetooth ou à l’aide d’un câble
Caractéristiques techniques
Principales15
| Gamme De Produit | Lexium 32 |
|---|---|
| Nom De L'appareil | LXM32A |
| Type De Produit Ou Équipement | Servo variateur pour commande de mouvement |
| Format Du Lecteur | Livre |
| Nombre De Phases Réseau | Triphasé |
| [Us] Tension D'alimentation | 200...240 V - 15...10 %; 380...480 V - 15...10 % |
| Limites De La Tension D'alimentation | 170…264 V; 323…528 V |
| Fréquence D'alimentation | 50/60 Hz - 5...5 % |
| Fréquence Du Réseau | 47,5...63 Hz |
| Filtre CEM | Intégré |
| Courant De Sortie Permanent | 6 A à 8 kHz |
| Courant De Sortie Crête 3s | 18 A à 208 V pour 5 s; 18 A à 480 V pour 5 s |
| Puissance Continue Maximale | 1700 W à 208 V; 3300 W à 400 V; 3300 W à 480 V |
| Puissance Nominale | 1,2 kW à 208 V 8 kHz; 1,8 kW à 400 V 8 kHz; 1,8 kW à 480 V 8 kHz |
| Courant De Ligne | 6 A, THDI de 78 % à 208 V, avec inductance de ligne externe de 1 mH; 6,9 A, THDI de 90 % à 400 V, avec inductance de ligne externe de 1 mH; 6 A, THDI de 98 % à 480 V, avec inductance de ligne externe de 1 mH; 6,2 A, THDI de 140 % à 208 V, sans inductance de ligne; 5,2 A, THDI de 161 % à 400 V, sans inductance de ligne; 4,5 A, THDI de 165 % à 480 V, sans inductance de ligne |
Complémentaires40
| Fréquence De Commutation | 8 kHz |
|---|---|
| Catégorie De Surtension | III |
| Courant De Fuite Maximum | 30 mA |
| Tension De Sortie | <= tension d'alimentation |
| Isolation Électrique | Entre alimentation et commande |
| Type De Câble | Câble CEI monobrin (temperature: 50 °C) cuivre 90°C XLPE/EPR |
| Raccordement Électrique | Borne, capacité de serrage: 3 mm², AWG 12 (CN8); Borne, capacité de serrage: 5 mm², AWG 10 (CN1); Borne, capacité de serrage: 5 mm², AWG 10 (CN10) |
| Couple De Serrage | CN8: 0,5 N.m; CN1: 0,7 N.m; CN10: 0,7 N.m |
| Nombre D'entrée Logique | 1 capture entrée(s) numérique(s); 2 sécurité entrée(s) numérique(s); 4 logique entrée(s) numérique(s) |
| Type D'entrée Logique | Capture (capuchon raccordement(s)); Logique (DI raccordement(s)); Sécurité (complément de STO_A, complément de STO_B raccordement(s)) |
| Durée D'échantillonnage | DI: 0,25 ms logique |
| Tension D'entrée Logique | 24 V CC pour capture; 24 V CC pour logique; 24 V CC pour sécurité |
| Entrée Logique | Positive (complément de STO_A, complément de STO_B) à l'état 0: 15 V se conformer à EN/IEC 61131-2 type 1; Positive (DI) à l'état 0: > 19 V à l'état 1: < 9 V se conformer à EN/IEC 61131-2 type 1; Positive ou négative (DI) à l'état 0: 15 V se conformer à EN/IEC 61131-2 type 1 |
| Temps De Réponse | <= 5 ms complément de STO_A, complément de STO_B |
| Nombre De Sortie Logique | 2 |
| Type De Sortie Logique | Logique sortie(s) (DO)24 V CC |
| Tension De Sortie Logique | <= 30 V CC |
| Sortie Logique | Positive ou négative (DO) se conformer à EN/IEC 61131-2 |
| Durée Des Rebonds De Contact | <= 1 ms pour complément de STO_A, complément de STO_B; 2 µs pour capuchon; 0,25 µs…1,5 ms pour DI |
| Courant De Freinage | 50 mA |
| Temps De Réponse En Sortie | 250 µs (DO) pour logique sortie(s) |
| Type De Signal De Commande | Retour codeur servo-moteur |
| Type De Protection | Contre l'inversion de polarité : signal d'entrée; Contre les courts-circuits : signal de sorties |
| Fonction De Sécurité | STO (suppression sûre du couple), intégré |
| Niveau De Sécurité | SIL 3 se conformer à EN/IEC 61508; PL = e se conformer à ISO 13849-1 |
| Interface De Communication | CANmotion, intégré; CANopen, intégré |
| Type De Connecteur | RJ45 (étiqueté CN4 ou CN5) pour CANmotion; RJ45 (étiqueté CN4 ou CN5) pour CANopen |
| Méthode D'accès | Esclave |
| Vitesse De Transmission | 1 Mbps pour une longueur de bus de 4 m pour CANopen, CANmotion; 125 kbps pour une longueur de bus de 500 m pour CANopen, CANmotion; 250 kbps pour une longueur de bus de 250 m pour CANopen, CANmotion; 50 kbps pour une longueur de bus de 1000 m pour CANopen, CANmotion; 500 kbps pour une longueur de bus de 100 m pour CANopen, CANmotion |
| Nombre D'adresses | 1…127 pour CANopen, CANmotion |
| Service De Communication | 1 SDO en réception pour CANmotion; 1 SDO en transmission pour CANmotion; 2 PDO conformes à la norme DSP 402 pour CANmotion; 2 SDO récepteurs pour CANopen; 2 SDO émetteurs pour CANopen; 4 PDO mappés configurables pour CANopen; Entraînement d'équipement et commande de mouvement CANopen pour CANopen, CANmotion; Urgence pour CANopen, CANmotion; Déclenchement selon événement/temps, demande à distance, |
| Etat LED | 1 DEL (rouge) tension dans le servo-variateur; 1 DEL erreur; 1 DEL RUN |
| Fonction De Signalisation | Affichage des défauts 7 segments |
| Marquage | CE |
| Position De Fonctionnement | Vertical +/- 10 degrés |
| Compatibilité Produit | Servo moteur BMH (100 mm, 1 taille moteur); Servo moteur BMH (70 mm, 3 taille moteur); Servo moteur BSH (70 mm, 3 taille moteur); Servo moteur BSH (100 mm, 1 taille moteur); Servo moteur BMH (100 mm, 2 taille moteur); Servo moteur BSH (100 mm, 2 taille moteur) |
| Largeur | 48 mm |
| Hauteur | 270 mm |
| Profondeur | 237 mm |
| Poids Net | 2 kg |
Environnement13
| Compatibilité Électromagnétique | Tests CEM réalisés, groupe 1, classe A se conformer à EN 55011; Tests CEM réalisés, groupe 2, classe A se conformer à EN 55011; Tests CEM réalisés, environnement 2 catégorie C3 se conformer à EN/CEI 61800-3; Tests CEM réalisés, catégorie C2 se conformer à EN/CEI 61800-3; Tests CEM réalisés, environnements 1 et 2 se conformer à EN/CEI 61800-3; Test d'immunité aux transitoires électriques rapides, n |
|---|---|
| Normes | EN/CEI 61800-3; EN/IEC 61800-5-1 |
| Certifications Du Produit | TÜV; UL; CSA |
| Degré De Protection IP | IP20 se conformer à EN/IEC 60529; IP20 se conformer à EN/IEC 61800-5-1 |
| Tenue Aux Vibrations | 1 gn (f= 13…150 Hz) se conformer à EN/CEI 60068-2-6; 1,5 mm crête-à-crête (f= 3…13 Hz) se conformer à EN/CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms se conformer à EN/CEI 60028-2-27 |
| Degré De Pollution | 2 se conformer à EN/IEC 61800-5-1 |
| Caractéristique D'environnement | Classes 3C1 se conformer à CEI 60721-3-3 |
| Humidité Relative | Classe 3K3 (5 à 85 %) sans condensation se conformer à CEI 60721-3-3 |
| Température De L'air Ambiant En Fonctionnement | 0…50 °C se conformer à UL |
| Température Ambiante Pour Le Stockage | -25…70 °C |
| Type De Refroidissement | Ventilateur intégré |
| Altitude De Fonctionnement | <= 1000 m sans déclassement; > 1000…3000 m avec conditions |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,500 cm |
| Largeur De L'emballage 1 | 27,500 cm |
| Longueur De L'emballage 1 | 33,000 cm |
| Poids De L'emballage (Kg) | 2,423 kg |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 3 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 7,971 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 24 |
| Hauteur De L'emballage 3 | 75,000 cm |
| Largeur De L'emballage 3 | 60,000 cm |
| Longueur De L'emballage 3 | 80,000 cm |
| Poids De L'emballage 3 | 80,972 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
