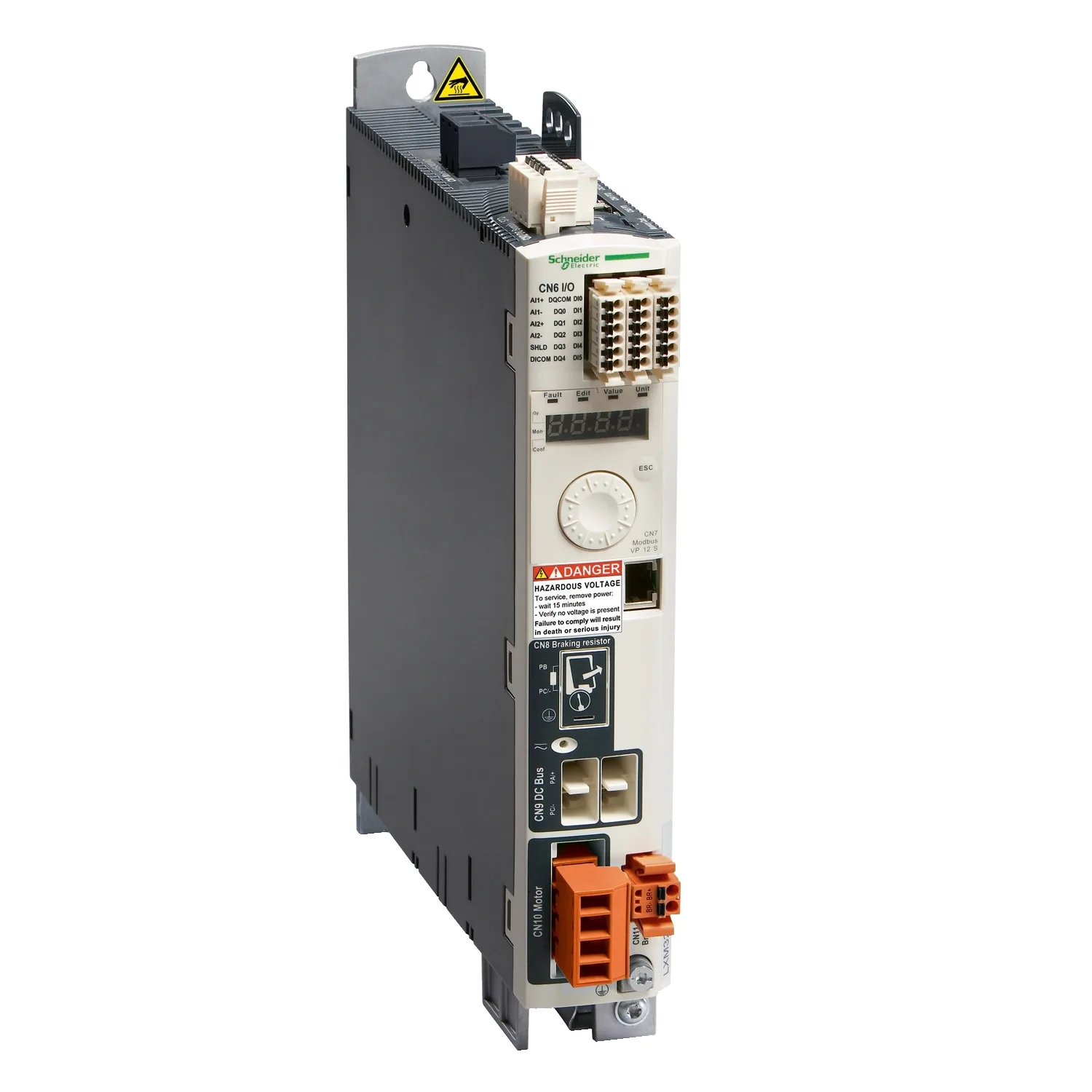

Lexium - Lxm32c analogique train impulsion 18a rms crete 1ph 230v
Schneider LXM32CD18M2, Lexium - Lxm32c analogique train impulsion 18a rms crete 1ph 230v. Catégorie : Lexium 32 & Motors. Demandez un devis pour le prix et le délai.
- Référence :LXM32CD18M2
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,124.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Lexium 32
- Nom De L'appareil
- LXM32C
- Type De Produit Ou Équipement
- Servo variateur pour commande de mouvement
- Format Du Lecteur
- Livre
Description du produit
Lexium - Servo-variateur - Lexium 32 - Tension d'alimentation monophasée 115/230v - 0,5/1kw
Caractéristiques techniques
Principales15
| Gamme De Produit | Lexium 32 |
|---|---|
| Nom De L'appareil | LXM32C |
| Type De Produit Ou Équipement | Servo variateur pour commande de mouvement |
| Format Du Lecteur | Livre |
| Nombre De Phases Réseau | Monophasé |
| [Us] Tension D'alimentation | 100...120 V - 15...10 %; 200...240 V - 15...10 % |
| Limites De La Tension D'alimentation | 85…132 V; 170…264 V |
| Fréquence D'alimentation | 50/60 Hz - 5...5 % |
| Fréquence Du Réseau | 47,5...63 Hz |
| Filtre CEM | Intégré |
| Courant De Sortie Permanent | 6 A à 8 kHz |
| Courant De Sortie Crête 3s | 10 A à 115 V pour 5 s; 18 A à 230 V pour 5 s |
| Puissance Continue Maximale | 800 W à 115 V; 1600 W à 230 V |
| Puissance Nominale | 0,5 kW à 115 V 8 kHz; 1 kW à 230 V 8 kHz |
| Courant De Ligne | 9,9 A, THDI de 74 % à 115 V, avec inductance de ligne externe de 2 mH; 10,6 A, THDI de 93 % à 230 V, avec inductance de ligne externe de 2 mH; 8,5 A, THDI de 147 % à 115 V, sans inductance de ligne; 8,4 A, THDI de 148 % à 230 V, sans inductance de ligne |
Complémentaires39
| Fréquence De Commutation | 8 kHz |
|---|---|
| Catégorie De Surtension | III |
| Courant De Fuite Maximum | 30 mA |
| Tension De Sortie | <= tension d'alimentation |
| Isolation Électrique | Entre alimentation et commande |
| Type De Câble | Câble CEI monobrin (temperature: 50 °C) cuivre 90°C XLPE/EPR |
| Raccordement Électrique | Borne, capacité de serrage: 3 mm², AWG 12 (CN8); Borne, capacité de serrage: 5 mm², AWG 10 (CN1); Borne, capacité de serrage: 5 mm², AWG 10 (CN10) |
| Couple De Serrage | CN8: 0,5 N.m; CN1: 0,7 N.m; CN10: 0,7 N.m |
| Nombre D'entrée Logique | 2 sécurité entrée(s) numérique(s); 6 logique entrée(s) numérique(s) |
| Type D'entrée Logique | Logique (DI raccordement(s)); Sécurité (complément de STO_A, complément de STO_B raccordement(s)) |
| Durée D'échantillonnage | ANA1+/ANA1-, ANA2+/ANA2-: 0,25 ms analogique; DI: 0,25 ms logique |
| Tension D'entrée Logique | 24 V CC pour logique; 24 V CC pour sécurité |
| Entrée Logique | Positive (complément de STO_A, complément de STO_B) à l'état 0: 15 V se conformer à EN/IEC 61131-2 type 1; Positive (DI) à l'état 0: > 19 V à l'état 1: < 9 V se conformer à EN/IEC 61131-2 type 1; Positive ou négative (DI) à l'état 0: 15 V se conformer à EN/IEC 61131-2 type 1 |
| Temps De Réponse | <= 5 ms complément de STO_A, complément de STO_B |
| Nombre De Sortie Logique | 5 |
| Type De Sortie Logique | Logique sortie(s) (DO)24 V CC |
| Tension De Sortie Logique | <= 30 V CC |
| Sortie Logique | Positive ou négative (DO) se conformer à EN/IEC 61131-2 |
| Durée Des Rebonds De Contact | <= 1 ms pour complément de STO_A, complément de STO_B; 0,25 µs…1,5 ms pour DI |
| Courant De Freinage | 50 mA |
| Nombre D'entrées Analogiques | 2 |
| Temps De Réponse En Sortie | 250 µs (DO) pour logique sortie(s) |
| Erreur De Précision Absolue | < +/- 0,5 % |
| Erreur De Linéarité | < +/- 0,1 % |
| Type D'entrée Analogique | ANA1+/ANA1-, ANA2+/ANA2- entrée analogique: différentiel +/- 10 V, impédance: >= 20 Ohm, résolution: 14 bits |
| Type De Signal De Commande | Retour codeur servo-moteur; Sortie avec train d'impulsion (PTO) RS422 <500 kHz <100 m; Impulsion/instruction (P/D), A/B, CW/CCW liaison 5 V, 24 V (collecteur ouvert) <10 kHz <1 m; Impulsion/instruction (P/D), A/B, CW/CCW liaison 5 V, 24 V (push-pull) <200 kHz <10 m; Impulsion/instruction (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m |
| Type De Protection | Contre l'inversion de polarité : signal d'entrée; Contre les courts-circuits : signal de sorties |
| Fonction De Sécurité | STO (suppression sûre du couple), intégré |
| Niveau De Sécurité | SIL 3 se conformer à EN/IEC 61508; PL = e se conformer à ISO 13849-1 |
| Interface De Communication | E/S logique, intégré; E/S analogiques, intégré |
| Etat LED | 1 DEL (rouge) tension dans le servo-variateur |
| Fonction De Signalisation | Affichage des défauts 7 segments |
| Marquage | CE |
| Position De Fonctionnement | Vertical +/- 10 degrés |
| Compatibilité Produit | Servo moteur BMH (70 mm, 1 taille moteur); Servo moteur BMH (70 mm, 2 taille moteur); Servo moteur BMH (100 mm, 1 taille moteur); Servo moteur BSH (70 mm, 1 taille moteur); Servo moteur BSH (70 mm, 2 taille moteur); Servo moteur BMH (70 mm, 3 taille moteur); Servo moteur BSH (55 mm, 3 taille moteur); Servo moteur BSH (70 mm, 3 taille moteur); Servo moteur BSH (100 mm, 1 taille moteur) |
| Largeur | 48 mm |
| Hauteur | 270 mm |
| Profondeur | 237 mm |
| Poids Net | 1,8 kg |
Environnement13
| Compatibilité Électromagnétique | Tests CEM réalisés, groupe 1, classe A se conformer à EN 55011; Tests CEM réalisés, groupe 2, classe A se conformer à EN 55011; Tests CEM réalisés, environnement 2 catégorie C3 se conformer à EN/CEI 61800-3; Tests CEM réalisés, catégorie C2 se conformer à EN/CEI 61800-3; Tests CEM réalisés, environnements 1 et 2 se conformer à EN/CEI 61800-3; Test d'immunité aux transitoires électriques rapides, n |
|---|---|
| Normes | EN/IEC 61800-5-1; EN/CEI 61800-3 |
| Certifications Du Produit | UL; TÜV; CSA |
| Degré De Protection IP | IP20 se conformer à EN/IEC 60529; IP20 se conformer à EN/IEC 61800-5-1 |
| Tenue Aux Vibrations | 1 gn (f= 13…150 Hz) se conformer à EN/CEI 60068-2-6; 1,5 mm crête-à-crête (f= 3…13 Hz) se conformer à EN/CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms se conformer à EN/CEI 60028-2-27 |
| Degré De Pollution | 2 se conformer à EN/IEC 61800-5-1 |
| Caractéristique D'environnement | Classes 3C1 se conformer à CEI 60721-3-3 |
| Humidité Relative | Classe 3K3 (5 à 85 %) sans condensation se conformer à CEI 60721-3-3 |
| Température De L'air Ambiant En Fonctionnement | 0…50 °C se conformer à UL |
| Température Ambiante Pour Le Stockage | -25…70 °C |
| Type De Refroidissement | Ventilateur intégré |
| Altitude De Fonctionnement | <= 1000 m sans déclassement; > 1000…3000 m avec conditions |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,500 cm |
| Largeur De L'emballage 1 | 27,600 cm |
| Longueur De L'emballage 1 | 33,000 cm |
| Poids De L'emballage (Kg) | 2,256 kg |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 3 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 7,481 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 24 |
| Hauteur De L'emballage 3 | 75,000 cm |
| Largeur De L'emballage 3 | 60,000 cm |
| Longueur De L'emballage 3 | 80,000 cm |
| Poids De L'emballage 3 | 68,348 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
