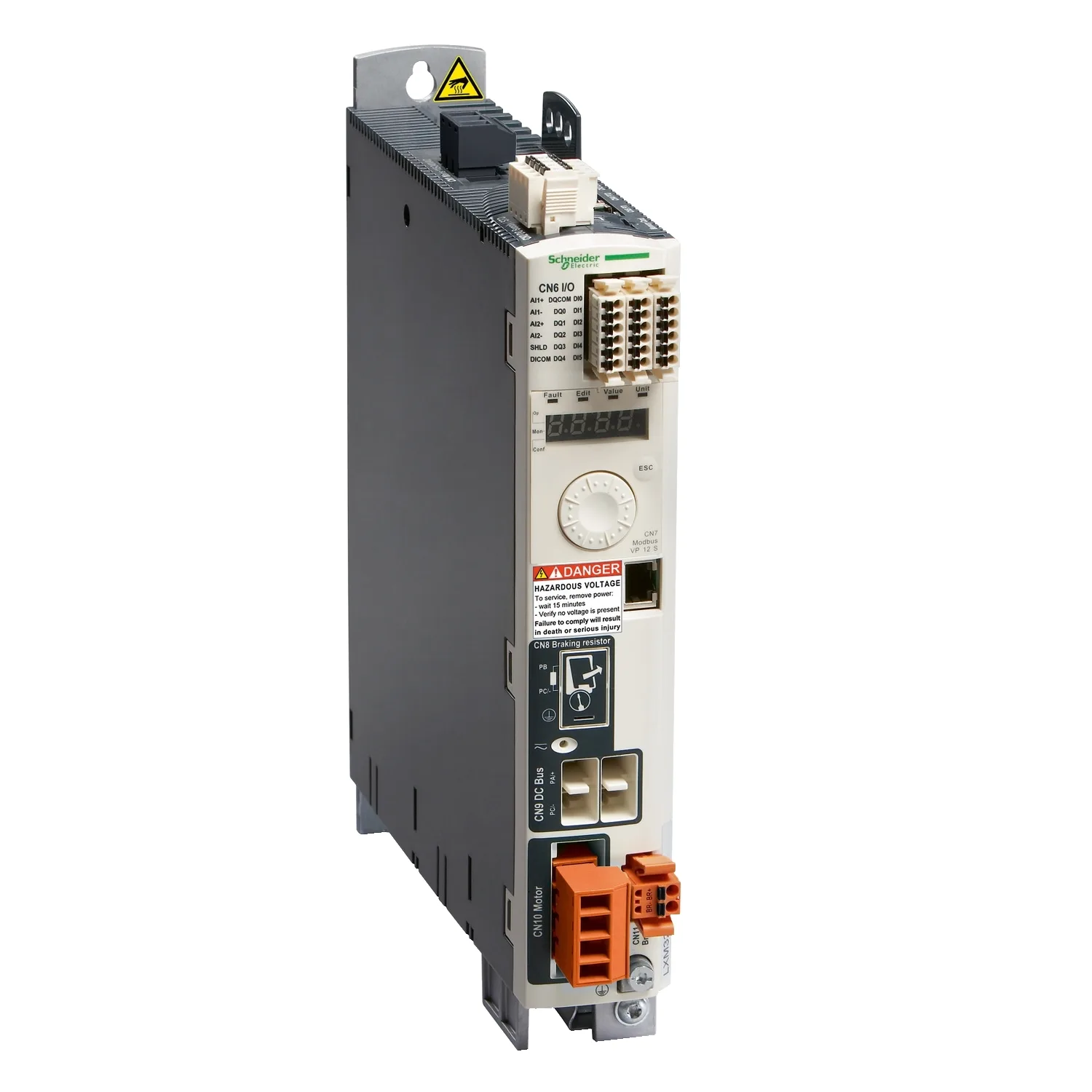

Lexium - Lxm32c analogique train impulsion 9a rms crete 1ph 230v
Schneider LXM32CU90M2, Lexium - Lxm32c analogique train impulsion 9a rms crete 1ph 230v. Catégorie : Lexium 32 & Motors. Demandez un devis pour le prix et le délai.
- Référence :LXM32CU90M2
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :1,040.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Lexium 32
- Nom De L'appareil
- LXM32C
- Type De Produit Ou Équipement
- Servo variateur pour commande de mouvement
- Format Du Lecteur
- Livre
Description du produit
Ce produit fait partie de la gamme Lexium 32, une offre de servo-variateurs de mouvement pour machines de 0.15kW à 7kW. Le servo-variateur de mouvement AC pour 1 axe est doté d'un filtre CEM intégré, variateur compact avec entrées analogiques et train d'impulsions. Il fournit 2 entrées de sécurité, 6 entrées logiques TOR et 5 sorties TOR. Grâce à sa conception compacte, ce servo-variateur permet d'économiser de l'espace et de la taille dans l'armoire, réduit l'encombrement de la machine et diminue les coûts. Il s'agit d'un servo-variateur de mouvement avec une tension d'alimentation assignée de 100V à 120V, 200V à 240V (monophasé), un courant de sortie continu de 3A à 8kHz et une puissance continue de 900W à 230V. Il est équipé d'un bornier pour le raccordement électrique et d'un connecteur RJ45 pour l'interface de communication intégrée Modbus. C'est un produit classé IP20. Ses dimensions sont de 48mm (largeur) x 237mm (profondeur) x 270mm (hauteur). Il pèse 1.7kg. Ce produit est certifié CE, CSA, RoHS, TUV et UL. Il répond aux normes EN/IEC 61800-3 et EN/IEC 61800-5-1. Ce produit est compatible avec les servomoteurs BMH et BSH. Gamme de servo-variateurs avec 4 modèles de servo-variateurs et 2 familles de servomoteurs plus une sélection intelligente d'options. Il vous offre la combinaison variateur et moteur qui dispose exactement de la bonne puissance, performance et fonctionnalité.
Caractéristiques principales
- "La gamme Lexium 32 offre les combinaisons variateur et moteur pour la puissance, la performance et la fonctionnalité appropriées"
- "3 modèles de servo-variateurs format livre et 2 familles de servomoteurs plus une gamme complète d'options intelligentes"
- "Lexium 32 simplifie tous les aspects du cycle de vie de la machine, de l'ingénierie à la maintenance"
- "Une bande passante de vitesse de 1,600Hz offre une réponse exceptionnelle"
- "Lexium 32 offre une multitude de fonctionnalités pour une installation et une maintenance rapides avec des connecteurs débrochables avec code couleur"
Caractéristiques techniques
Principales15
| Gamme De Produit | Lexium 32 |
|---|---|
| Nom De L'appareil | LXM32C |
| Type De Produit Ou Équipement | Servo variateur pour commande de mouvement |
| Format Du Lecteur | Livre |
| Nombre De Phases Réseau | Monophasé |
| [Us] Tension D'alimentation | 100...120 V - 15...10 %; 200...240 V - 15...10 % |
| Limites De La Tension D'alimentation | 85…132 V; 170…264 V |
| Fréquence D'alimentation | 50/60 Hz - 5...5 % |
| Fréquence Du Réseau | 47,5...63 Hz |
| Filtre CEM | Intégré |
| Courant De Sortie Permanent | 3 A à 8 kHz |
| Courant De Sortie Crête 3s | 6 A à 115 V pour 5 s; 9 A à 230 V pour 5 s |
| Puissance Continue Maximale | 400 W à 115 V; 900 W à 230 V |
| Puissance Nominale | 0,3 kW à 115 V 8 kHz; 0,5 kW à 230 V 8 kHz |
| Courant De Ligne | 5,2 A, THDI de 90 % à 115 V, avec inductance de ligne externe de 2 mH; 6,3 A, THDI de 107 % à 230 V, avec inductance de ligne externe de 2 mH; 5,4 A, THDI de 159 % à 115 V, sans inductance de ligne; 4,5 A, THDI de 166 % à 230 V, sans inductance de ligne |
Complémentaires39
| Fréquence De Commutation | 8 kHz |
|---|---|
| Catégorie De Surtension | III |
| Courant De Fuite Maximum | 30 mA |
| Tension De Sortie | <= tension d'alimentation |
| Isolation Électrique | Entre alimentation et commande |
| Type De Câble | Câble CEI monobrin (temperature: 50 °C) cuivre 90°C XLPE/EPR |
| Raccordement Électrique | Borne, capacité de serrage: 3 mm², AWG 12 (CN8); Borne, capacité de serrage: 5 mm², AWG 10 (CN1); Borne, capacité de serrage: 5 mm², AWG 10 (CN10) |
| Couple De Serrage | CN8: 0,5 N.m; CN1: 0,7 N.m; CN10: 0,7 N.m |
| Nombre D'entrée Logique | 2 sécurité entrée(s) numérique(s); 6 logique entrée(s) numérique(s) |
| Type D'entrée Logique | Logique (DI raccordement(s)); Sécurité (complément de STO_A, complément de STO_B raccordement(s)) |
| Durée D'échantillonnage | ANA1+/ANA1-, ANA2+/ANA2-: 0,25 ms analogique; DI: 0,25 ms logique |
| Tension D'entrée Logique | 24 V CC pour logique; 24 V CC pour sécurité |
| Entrée Logique | Positive (complément de STO_A, complément de STO_B) à l'état 0: 15 V se conformer à EN/IEC 61131-2 type 1; Positive (DI) à l'état 0: > 19 V à l'état 1: < 9 V se conformer à EN/IEC 61131-2 type 1; Positive ou négative (DI) à l'état 0: 15 V se conformer à EN/IEC 61131-2 type 1 |
| Temps De Réponse | <= 5 ms complément de STO_A, complément de STO_B |
| Nombre De Sortie Logique | 5 |
| Type De Sortie Logique | Logique sortie(s) (DO)24 V CC |
| Tension De Sortie Logique | <= 30 V CC |
| Sortie Logique | Positive ou négative (DO) se conformer à EN/IEC 61131-2 |
| Durée Des Rebonds De Contact | <= 1 ms pour complément de STO_A, complément de STO_B; 0,25 µs…1,5 ms pour DI |
| Courant De Freinage | 50 mA |
| Nombre D'entrées Analogiques | 2 |
| Temps De Réponse En Sortie | 250 µs (DO) pour logique sortie(s) |
| Erreur De Précision Absolue | < +/- 0,5 % |
| Erreur De Linéarité | < +/- 0,1 % |
| Type D'entrée Analogique | ANA1+/ANA1-, ANA2+/ANA2- entrée analogique: différentiel +/- 10 V, impédance: >= 20 Ohm, résolution: 14 bits |
| Type De Signal De Commande | Retour codeur servo-moteur; Sortie avec train d'impulsion (PTO) RS422 <500 kHz <100 m; Impulsion/instruction (P/D), A/B, CW/CCW liaison 5 V, 24 V (collecteur ouvert) <10 kHz <1 m; Impulsion/instruction (P/D), A/B, CW/CCW liaison 5 V, 24 V (push-pull) <200 kHz <10 m; Impulsion/instruction (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m |
| Type De Protection | Contre l'inversion de polarité : signal d'entrée; Contre les courts-circuits : signal de sorties |
| Fonction De Sécurité | STO (suppression sûre du couple), intégré |
| Niveau De Sécurité | SIL 3 se conformer à EN/IEC 61508; PL = e se conformer à ISO 13849-1 |
| Interface De Communication | E/S logique, intégré; E/S analogiques, intégré |
| Etat LED | 1 DEL (rouge) tension dans le servo-variateur |
| Fonction De Signalisation | Affichage des défauts 7 segments |
| Marquage | CE |
| Position De Fonctionnement | Vertical +/- 10 degrés |
| Compatibilité Produit | Servo moteur BMH (70 mm, 1 taille moteur); Servo moteur BSH (70 mm, 1 taille moteur); Servo moteur BSH (55 mm, 3 taille moteur); Servo moteur BSH (55 mm, 1 taille moteur); Servo moteur BSH (55 mm, 2 taille moteur) |
| Largeur | 48 mm |
| Hauteur | 270 mm |
| Profondeur | 237 mm |
| Poids Net | 1,7 kg |
Environnement13
| Compatibilité Électromagnétique | Tests CEM réalisés, groupe 1, classe A se conformer à EN 55011; Tests CEM réalisés, groupe 2, classe A se conformer à EN 55011; Tests CEM réalisés, environnement 2 catégorie C3 se conformer à EN/CEI 61800-3; Tests CEM réalisés, catégorie C2 se conformer à EN/CEI 61800-3; Tests CEM réalisés, environnements 1 et 2 se conformer à EN/CEI 61800-3; Test d'immunité aux transitoires électriques rapides, n |
|---|---|
| Normes | EN/CEI 61800-3; EN/IEC 61800-5-1 |
| Certifications Du Produit | CSA; TÜV; UL |
| Degré De Protection IP | IP20 se conformer à EN/IEC 60529; IP20 se conformer à EN/IEC 61800-5-1 |
| Tenue Aux Vibrations | 1 gn (f= 13…150 Hz) se conformer à EN/CEI 60068-2-6; 1,5 mm crête-à-crête (f= 3…13 Hz) se conformer à EN/CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms se conformer à EN/CEI 60028-2-27 |
| Degré De Pollution | 2 se conformer à EN/IEC 61800-5-1 |
| Caractéristique D'environnement | Classes 3C1 se conformer à CEI 60721-3-3 |
| Humidité Relative | Classe 3K3 (5 à 85 %) sans condensation se conformer à CEI 60721-3-3 |
| Température De L'air Ambiant En Fonctionnement | 0…50 °C se conformer à UL |
| Température Ambiante Pour Le Stockage | -25…70 °C |
| Type De Refroidissement | Convection naturelle |
| Altitude De Fonctionnement | <= 1000 m sans déclassement; > 1000…3000 m avec conditions |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,500 cm |
| Largeur De L'emballage 1 | 33,000 cm |
| Longueur De L'emballage 1 | 27,600 cm |
| Poids De L'emballage (Kg) | 2,122 kg |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 3 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 7,054 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
