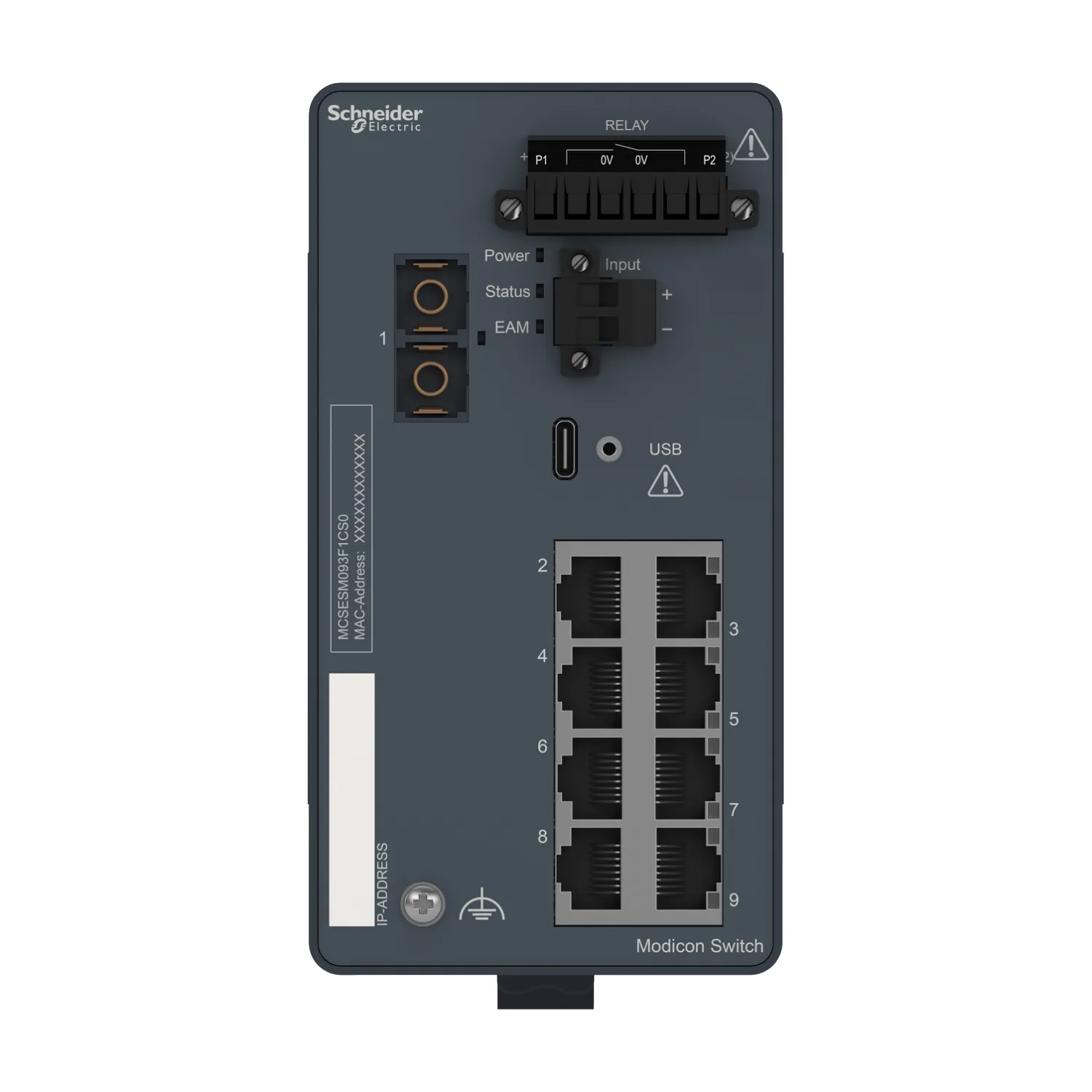

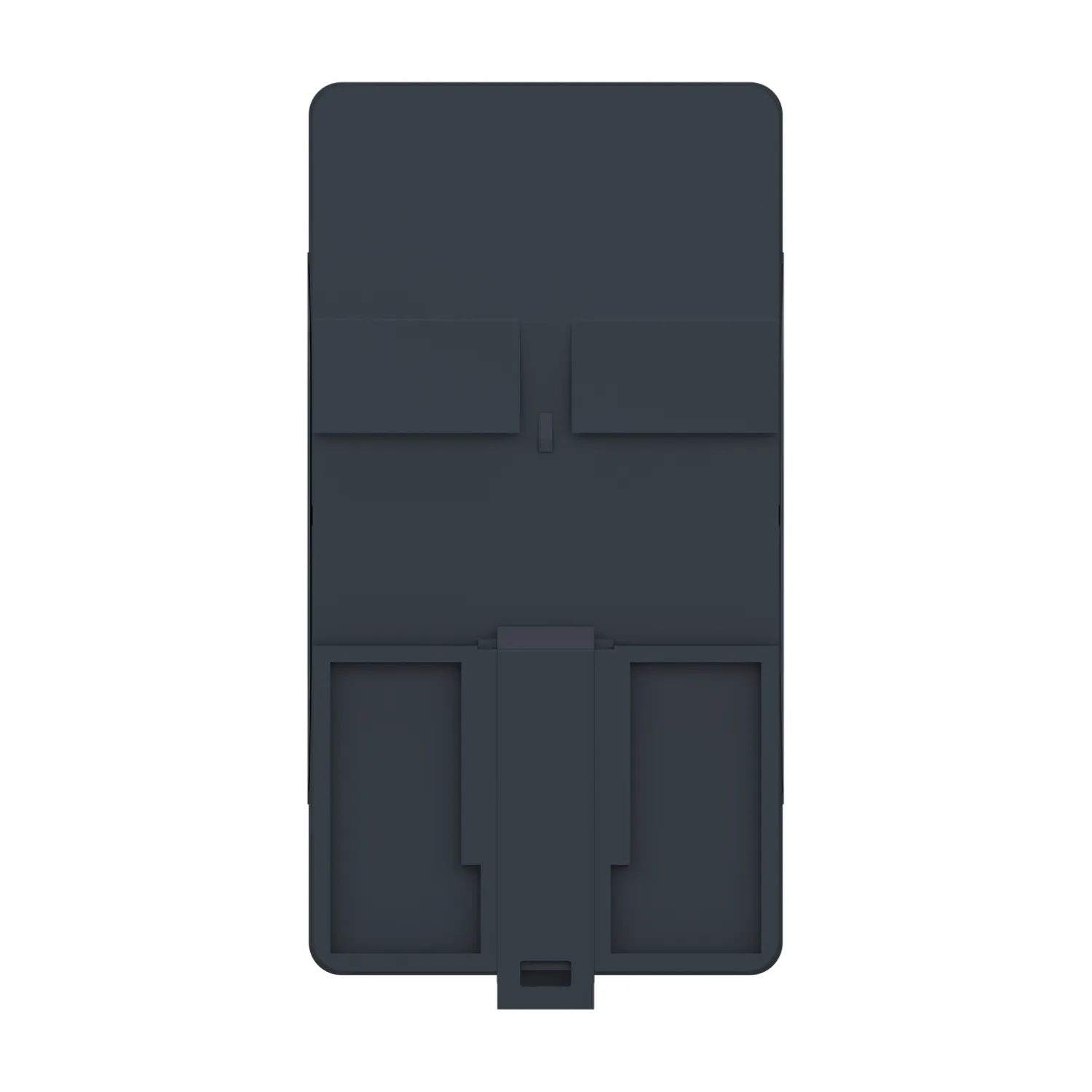

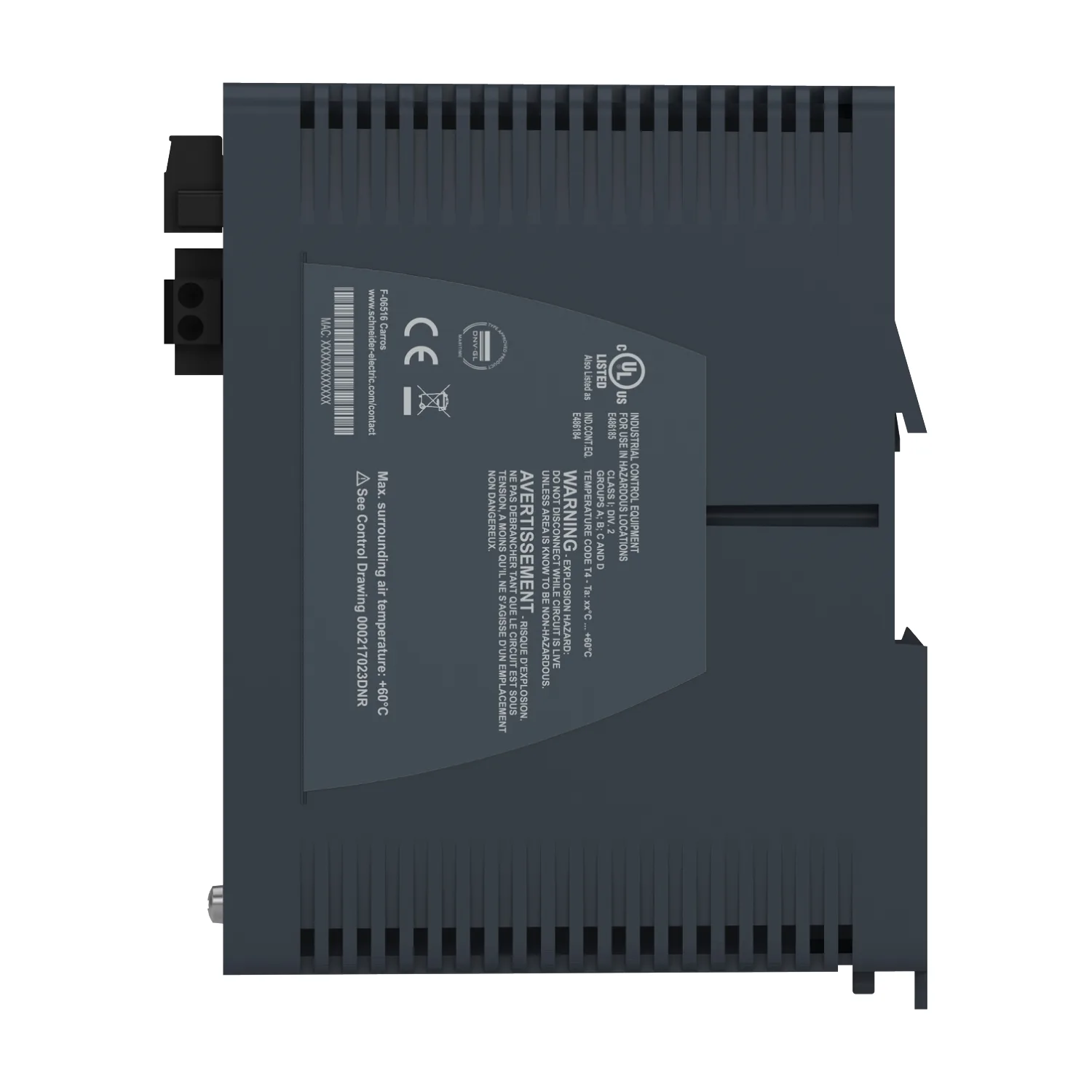

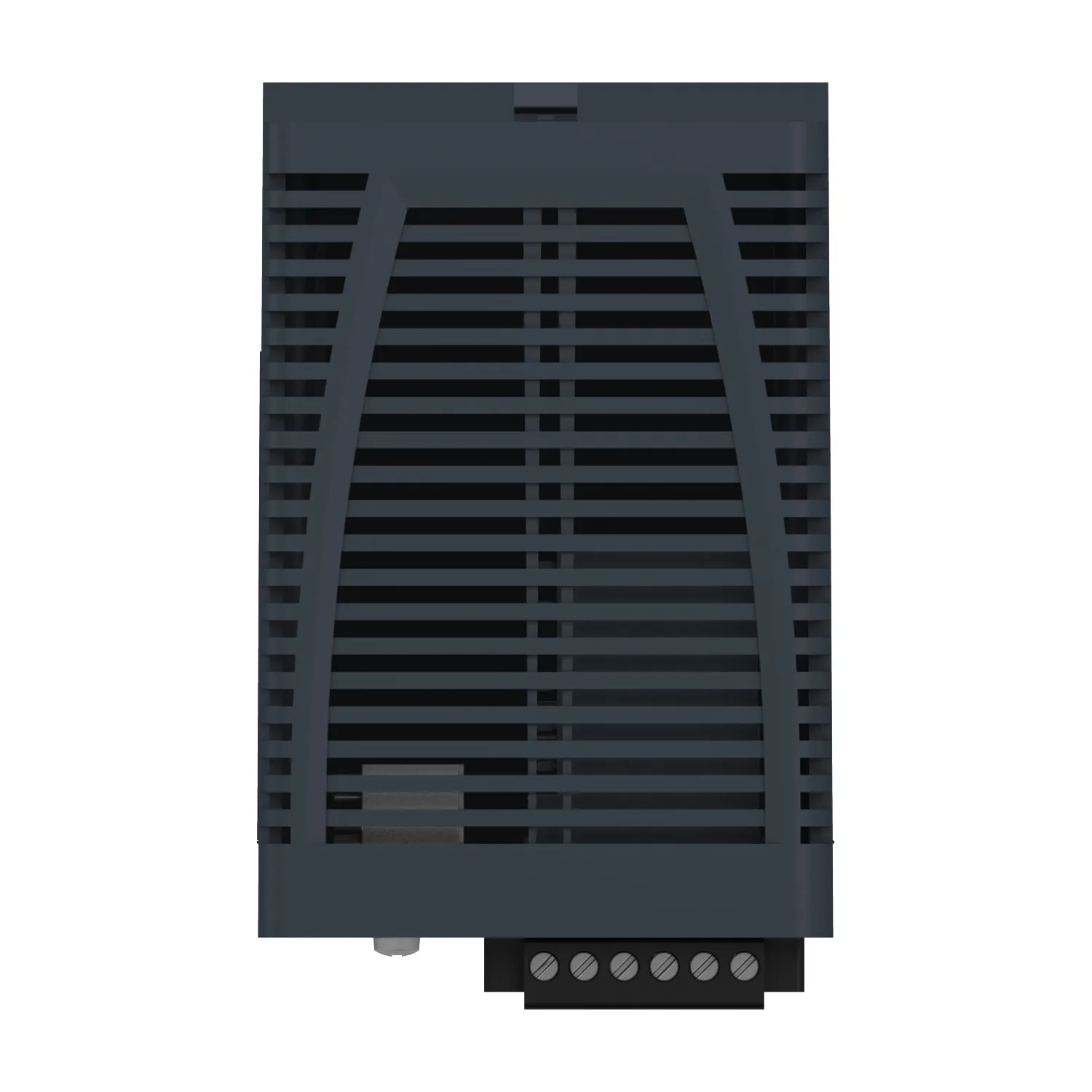

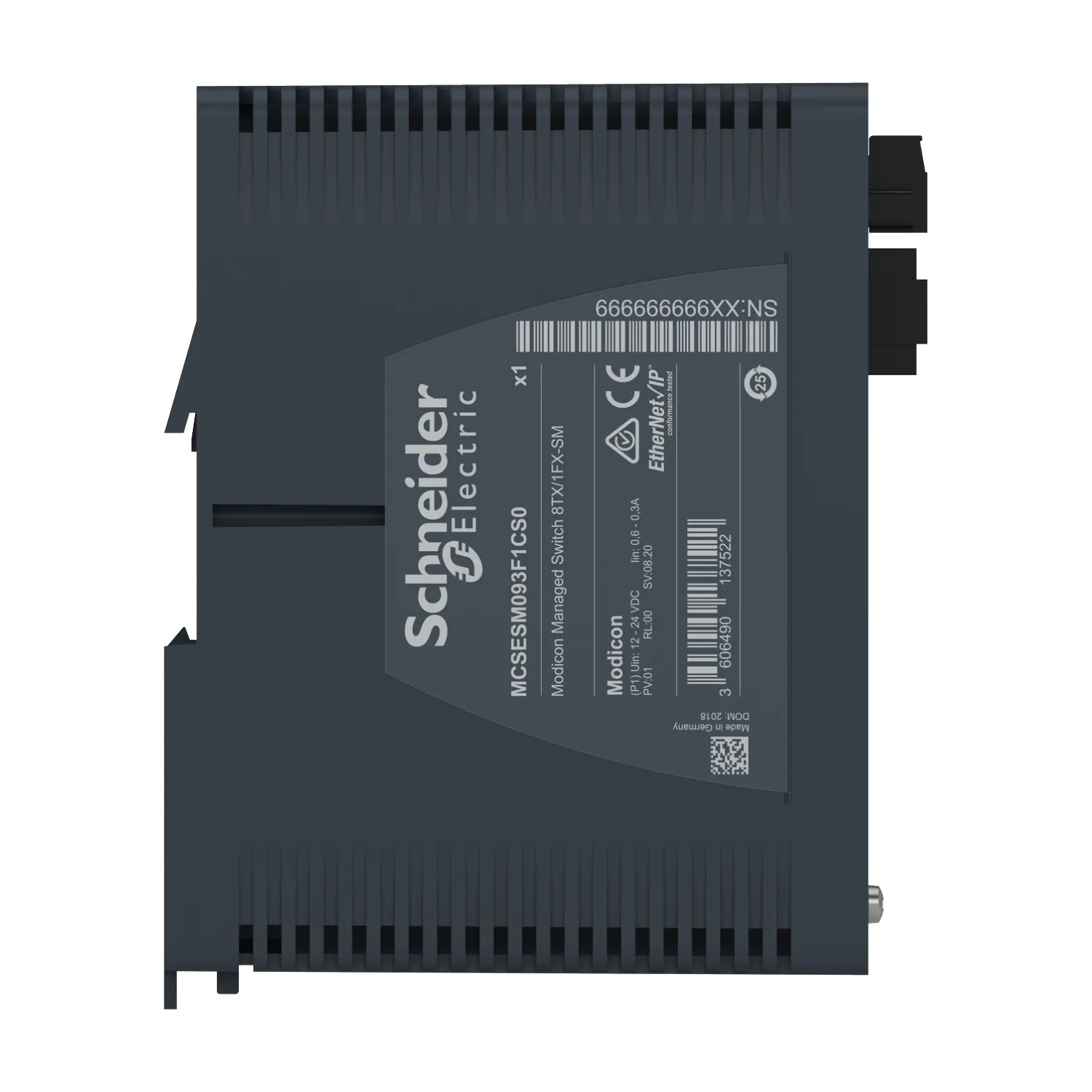

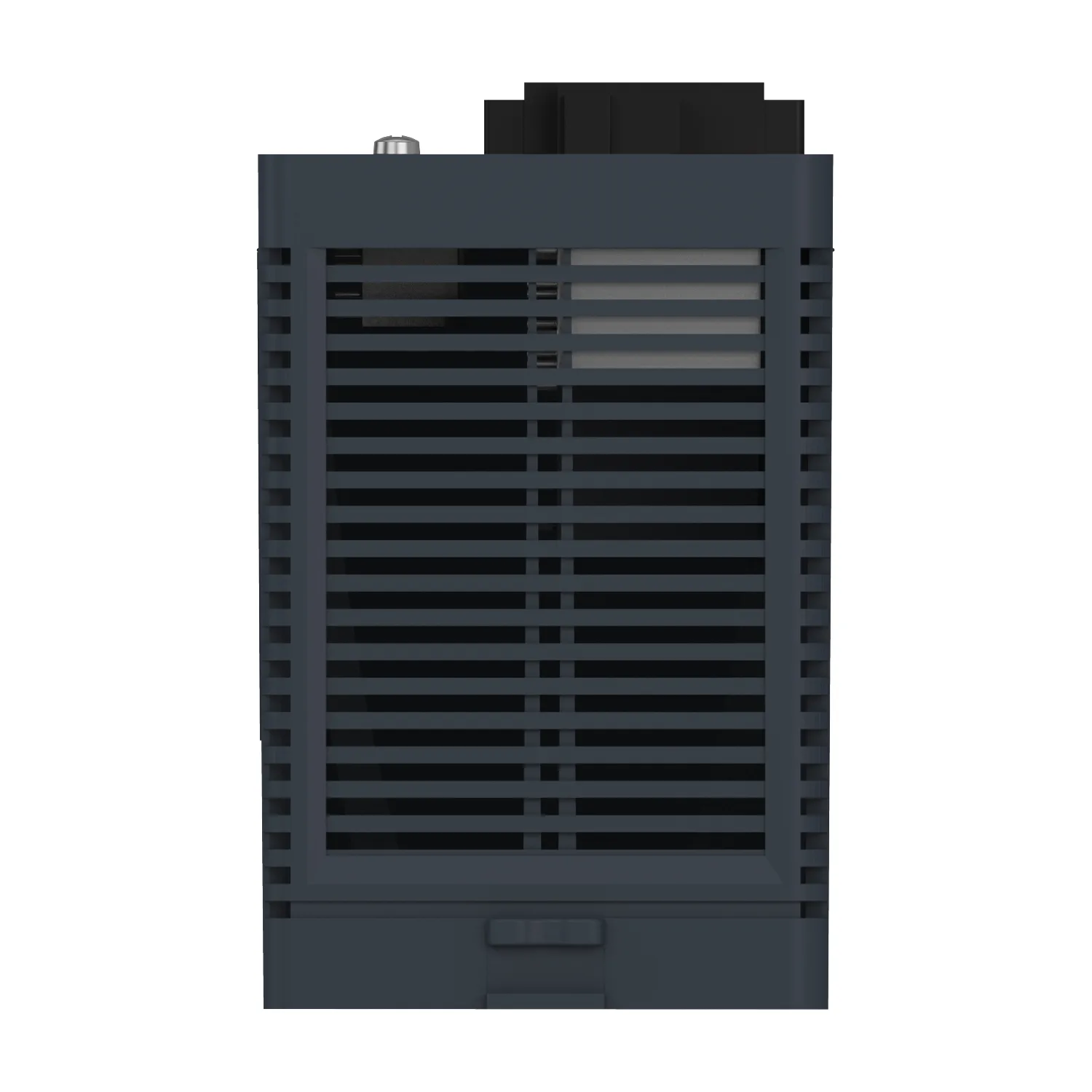

Modicon Switch administré - 8 ports cuivre & 1 port fibre monomode
Schneider MCSESM093F1CS0, Modicon Switch administré - 8 ports cuivre & 1 port fibre monomode. Catégorie : Modicon Networking. Demandez un devis pour le prix et le délai.
- Référence :MCSESM093F1CS0
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :3,341.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon Networking
- Type De Produit Ou Équipement
- Switch Ethernet TCP/IP managé
- Nombre Maximum De Switchs En Cascade
- Illimité
- Longueur De Fibre Optique
- 30 km 9/125 µm
Description du produit
Ce produit fait partie de la gamme Modicon Networking, qui propose le commutateur administrable standard Modicon. Ce commutateur administrable utilise le protocole Ethernet TCP/IP. Il est doté de 8 ports de transmission par câble en cuivre et de 1 port pour fibre optique monomode. Il offre une connectivité simple et complexe pour plusieurs appareils Ethernet, une gestion de réseau, une cybersécurité renforcée et des fonctions de commutation plus avancées. Ce produit fonctionne avec une consommation de 7W et une tension assignée de 12V à 24V CC. Il dispose d'un connecteur d'alimentation amovible à 6 broches. Ses dimensions sont de 73mm (largeur) x 138mm (hauteur) x 111mm (profondeur) et son poids est de 0,50 kg. Il est équipé de connecteurs blindés qui conviennent aux réseaux moyens isolés ou aux systèmes à trafic réseau moyen et de complexité moyenne. Il est certifié CE, UL, RCM, EAC, UKCA, DNV et est conforme aux normes UL 61010, EN/IEC 61131 et EN/IEC 62368-1. Il est conçu pour être monté sur un rail DIN symétrique de 35mm. Il offre une faible consommation d'énergie et un encombrement réduit. Il assure également une connectivité simple pour plusieurs appareils Ethernet. La gamme Modicon Networking vous offre un moyen intelligent et flexible d'intégrer des solutions Ethernet dans vos opérations, du niveau des appareils au réseau de contrôle et jusqu'au réseau d'entreprise.
Caractéristiques principales
- Matériel robuste et haute performance offrant aux clients plus de flexibilité et de fonctionnalités
- Fournit une connectivité simple pour plusieurs appareils Ethernet
- Des fonctionnalités de cybersécurité natives améliorées aident à protéger et à transmettre les données sur le réseau avec un haut niveau de sécurité
- Haute disponibilité du réseau grâce à la prise en charge de différents protocoles ou fonctions de boucles, tels que HIPER-ring, RSTP, MRP, etc.
- Processus de configuration et d'administration aisé via des pages Web basées sur HTML5
Caractéristiques techniques
Principales6
| Gamme De Produit | Modicon Networking |
|---|---|
| Type De Produit Ou Équipement | Switch Ethernet TCP/IP managé |
| Protocole De Port De Communication | Ethernet TCP/IP; SSH; HTTP; HTTPS; SNMP; SFTP; SCP; LLDP; Telnet; SNTP; Modbus TCP; IEC 61850 MMS Server; OPC UA |
| Port Ethernet | 100BASE-FX - 1 port(s) fibre optique; 10/100BASE-TX - 8 port(s) câble cuivre |
| Nombre Maximum De Switchs En Cascade | Illimité |
| Cybersecurité | Durcissement port de communication; Port de sécurité IP-based; Port de sécurité MAC-based; Contrôle d'accès basé sur les ports; Contrôle d'accès basé sur les rôles; Affectation RADIUS; HTTPS; Prévention DoS; ACL basée sur VLAN; Piste d'audit; Journalisation SNMP; Bannière de pré-connexion; TACACS+ |
Complémentaires26
| Type De Connexion Intégrée | Duplex SC fibre optique; RJ45 blindée câble cuivre |
|---|---|
| Support De Transmission | Fibre optique monomode pour fibre optique; Câble à paire blindée torsadée CAT 5E pour câble cuivre |
| Distance Maximale De Câble Entre Les Appareils | 100 m câble cuivre |
| Longueur De Fibre Optique | 30 km 9/125 µm |
| Affaiblissement | 0…16 dB (9/125 µm) |
| Service Ethernet | Configuration via serveur Web; VLAN; Filtrage multicast; Contrôle de flux de données; Surveillance de trafic IGMP; SNMP-Traps and SYSLOG |
| Service De Communication | TFTP; Quality of Service (QoS); Port de surveillance; Mise en miroir des ports; Détection de conflit d'adresses |
| Diagnostics En Fonctionnement | Contact signal; Auto test; Notification MAC; RSPAN; SFLOW |
| Nombre Maximum De Switch Dans Un Anneau | 50 |
| Redondance | Anneau HiPER; RSTP; Agrégation de liens; Lien de sauvegarde; Couplage réseau redondant; MRP; Redundant coupling protocol; MSTP |
| [Us] Tension D'alimentation | 12...24 V |
| Limites De La Tension D'alimentation | 9,6…32 V CC SELV |
| Puissance Consommée En W | 7 W |
| Raccordement Électrique | Connecteur débrochable 6 voies alimentation |
| Support De Montage | 35 mm DIN rail symmétrique |
| Marquage | CE; CULus; RCM |
| Fonction Disponible | État de sécurité; Alarmes (Traps); Informations système; Rapport |
| Signalisation Locale | 1 LED double couleur (vert/jaune) pour alimentations électriques P1 P2; 1 LED double couleur (vert/rouge) pour état de l'appareil; 1 LED double couleur (vert/jaune) pour état de la clé de mémoire; 1 LED double couleur (vert/jaune) pour diagnostic de la voie |
| Sortie D'alarme | 1 contact hors tension 1 A |
| Fonction Alarme | Défaut de l’alimentation électrique; État du flux de données; Défaut de l'interrupteur; Seuil de température; Défaut de redondance anneau; Configuration incorrecte; Mémoire externe retirée |
| Système Câblage Ethernet | Switchs TF |
| Fiabilité MTBF | 2957173 H |
| Largeur | 73 mm |
| Hauteur | 142,8 mm |
| Profondeur | 117,6 mm |
| Poids Net | 0,50 kg |
Environnement6
| Température De L'air Ambiant En Fonctionnement | 0…60 °C |
|---|---|
| Humidité Relative | 1…95 % sans condensation |
| Degré De Protection IP | IP30 |
| Règlement Européen | 2014/35/EU - directive basse tension; 2014/30/EU - compatibilité electromagnétique |
| Normes | UL 61010-2-201; EN/IEC 61131-2; CEI 61850-3; CEI 62443-4-2; EN 50121-4 |
| Certifications Du Produit | CE; UL; RCM; DNV; ATEX; EAC; UKCA; CSA C22-2 No 213; UKEX; FCC partie 15 classe A; CCC Ex |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 16,0 cm |
| Largeur De L'emballage 1 | 13,0 cm |
| Longueur De L'emballage 1 | 23,5 cm |
| Poids De L'emballage (Kg) | 500,0 g |
| Type D'emballage 2 | CAR |
| Nb Produits Dans L'emballage 2 | 2 |
| Hauteur De L'emballage 2 | 300,0 cm |
| Largeur De L'emballage 2 | 30,0 cm |
| Longueur De L'emballage 2 | 40,0 cm |
| Poids De L'emballage 2 | 1,441 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
