Schneider

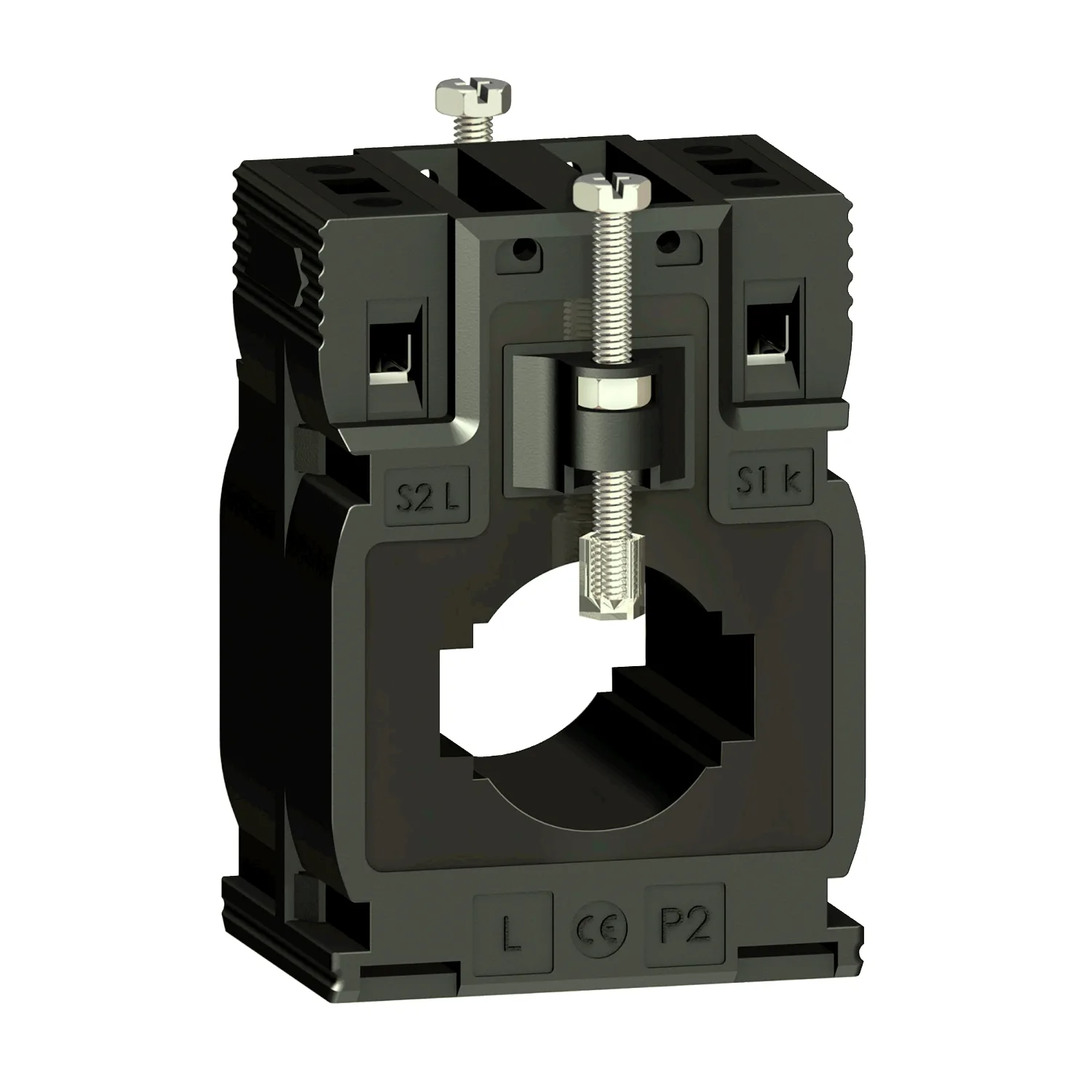

PowerLogic - transformateur d'intensité - DIN 300/5A câble< 27-barre 10x32 15x25
Schneider METSECT5MA030, PowerLogic - transformateur d'intensité - DIN 300/5A câble< 27-barre 10x32 15x25. Catégorie : Current transformer T1. Demandez un devis pour le prix et le délai.
- Référence :METSECT5MA030
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :33.60 EUR (Request a quote)
Caractéristiques clés
- Gamme
- PowerLogic
- Type De Produit Ou Équipement
- Transformateur de courant
- Nom Du Produit
- CT
- Courant Secondaire
- 5 A
Description du produit
Ce transformateur de courant, tropicalisé pour jeu de barres et câble, a un courant nominal de ligne de 300 A et un courant nominal secondaire de 5 A. Charge et classe de précision comme suit : puissance maximale de la classe 0,5 : 8 VA, puissance maximale de classe 1 : 10 VA. Compatible avec une sortie double pour barre : 32,5 mm x 10,5 mm ou 25,5 mm x 15,5 mm. Ce transformateur de courant permet un diamètre extérieur de câble maximum de 27 mm.
Caractéristiques techniques
Principales6
| Gamme | PowerLogic |
|---|---|
| Type De Produit Ou Équipement | Transformateur de courant |
| Nom Du Produit | CT |
| Courant Secondaire | 5 A |
| Classe De Précision | Classe 0,5 à 8 VA; Classe 1 à 10 VA |
| [In] Courant Nominal | 300 A |
Complémentaires19
| Type De Transformateur De Courant | Tropicalisé pour barre et câble; Noyau solide |
|---|---|
| Rapport De Transformation De Courant | 300/5 |
| [Ith] Courant Thermique Conventionnel | 18 kA |
| Courant Dynamique Admissible | 2,5 Ith |
| Facteur De Sécurité Maximal | 5 |
| [Ue] Tension Assignée D'emploi | < 720 V CA 50/60 Hz |
| [Ui] Tension Assignée D'isolement | 3 kV 50 Hz pour 1 minute |
| Mode D'installation | Vis de verrouillage isolée; Par vis; Encliquetable |
| Support De Montage | Rail DIN; Jeu de barres; Platine de montage |
| Largeur | Extérieur : 56 mm |
| Hauteur | Extérieur : 80 mm |
| Profondeur | Cadre : 43 mm; Total : 63 mm |
| Diamètre | 27 mm |
| Poids Net | 0,303 kg |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 3 kV |
| Classe D'isolation Électrique | Classe B |
| Diamètre Extérieur Du Câble | 27 mm |
| Ouverture Des Barres | 32,5 x 10,5; 25,5 x 15,5 |
| Plombage | Sans |
Environnement5
| Normes | VDE 0414; CEI 61869-2 |
|---|---|
| Certifications Du Produit | EAC; CE |
| Degré De Protection IP | IP20 |
| Humidité Relative | 0…95 % |
| Température De L'air Ambiant En Fonctionnement | -25…60 °C |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 7,200 cm |
| Largeur De L'emballage 1 | 7,000 cm |
| Longueur De L'emballage 1 | 9,000 cm |
| Poids De L'emballage (Kg) | 313,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 36 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 11,710 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
