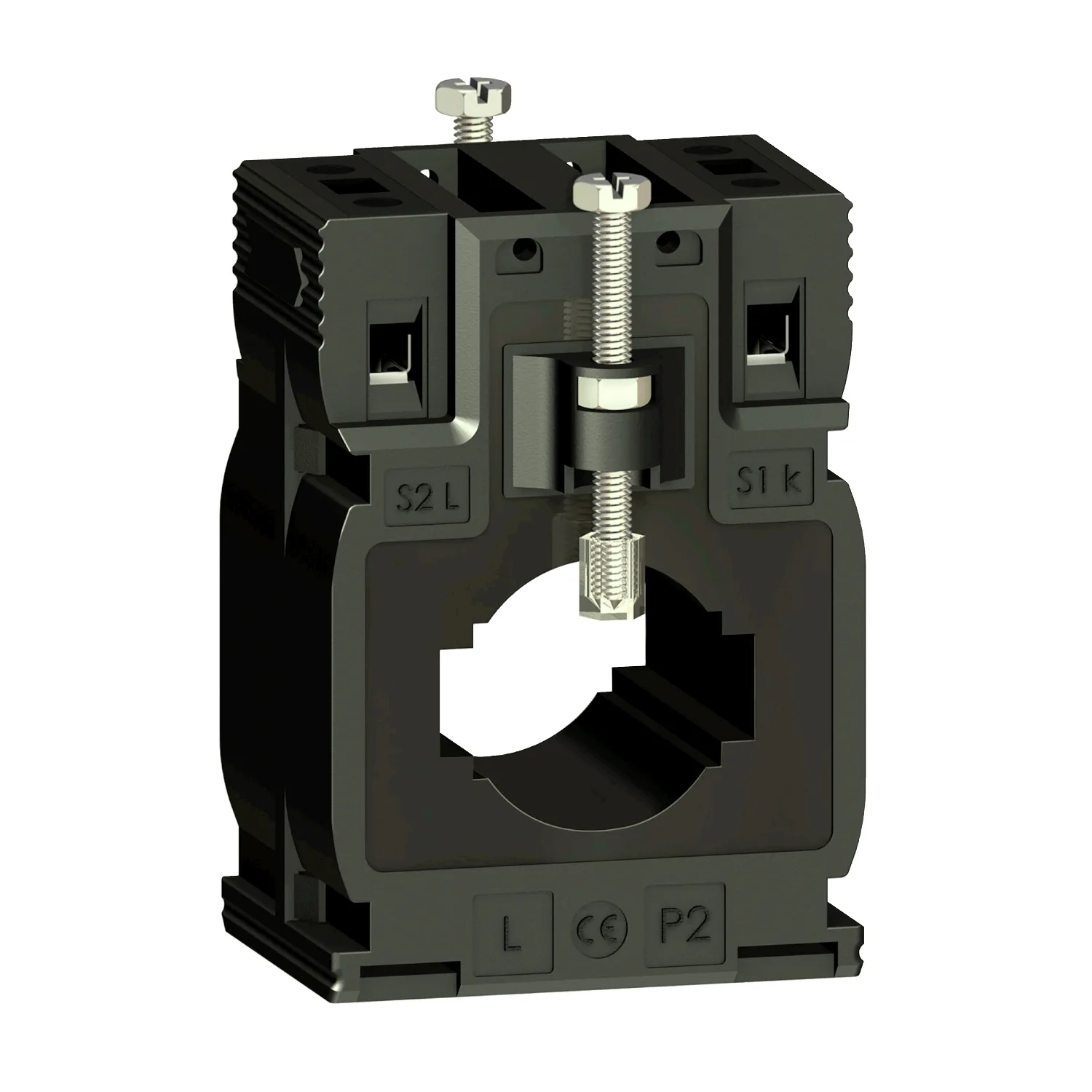

PowerLogic - transformateur d'intensité - DIN 400/5A câble< 27-barre 10x32 15x25
Schneider METSECT5MA040, PowerLogic - transformateur d'intensité - DIN 400/5A câble< 27-barre 10x32 15x25. Catégorie : Current transformer T1. Demandez un devis pour le prix et le délai.
- Référence :METSECT5MA040
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :35.90 EUR (Request a quote)
Caractéristiques clés
- Gamme
- PowerLogic
- Type De Produit Ou Équipement
- Transformateur de courant
- Nom Du Produit
- CT
- Courant Secondaire
- 5 A
Description du produit
Ce transformateur de courant, tropicalisé pour jeu de barres et câble, a un courant nominal de ligne de 400 A et un courant nominal secondaire de 5 A. Charge et classe de précision comme suit : puissance maximale de la classe 0,5 : 10 VA, puissance maximale classe 1 : 12 VA. Compatible avec une sortie double pour barre : 32,5 mm x 10,5 mm ou 25,5 mm x 15,5 mm. Ce transformateur de courant permet un diamètre extérieur de câble maximum de 27 mm.
Caractéristiques principales
- Transformateurs d'intensité CEI solides pour applications variées
- Taille compacte adaptée aux différentes tailles de conducteurs
- Matériel tropicalisé, adapté aux environnements difficiles
- Classe de précision meilleure que la précision nominale
- Plusieurs options de bornes secondaires pour différents profils de montage
- Conforme à la norme CEI pour les transformateurs de courant
Caractéristiques techniques
Principales6
| Gamme | PowerLogic |
|---|---|
| Type De Produit Ou Équipement | Transformateur de courant |
| Nom Du Produit | CT |
| Courant Secondaire | 5 A |
| Classe De Précision | Classe 0,5 à 10 VA; Classe 1 à 12 VA |
| [In] Courant Nominal | 400 A |
Complémentaires19
| Type De Transformateur De Courant | Tropicalisé pour barre et câble; Noyau solide |
|---|---|
| Rapport De Transformation De Courant | 400/5 |
| [Ith] Courant Thermique Conventionnel | 24 kA |
| Courant Dynamique Admissible | 2,5 Ith |
| Facteur De Sécurité Maximal | 5 |
| [Ue] Tension Assignée D'emploi | < 720 V CA 50/60 Hz |
| [Ui] Tension Assignée D'isolement | 3 kV 50 Hz pour 1 minute |
| Mode D'installation | Encliquetable; Par vis; Vis de verrouillage isolée |
| Support De Montage | Rail DIN; Jeu de barres; Platine de montage |
| Largeur | Extérieur : 56 mm |
| Hauteur | Extérieur : 80 mm |
| Profondeur | Cadre : 43 mm; Total : 63 mm |
| Diamètre | 27 mm |
| Poids Net | 0,328 kg |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 3 kV |
| Classe D'isolation Électrique | Classe B |
| Diamètre Extérieur Du Câble | 27 mm |
| Ouverture Des Barres | 25,5 x 15,5; 32,5 x 10,5 |
| Plombage | Sans |
Environnement5
| Normes | VDE 0414; CEI 61869-2 |
|---|---|
| Certifications Du Produit | EAC; CE |
| Degré De Protection IP | IP20 |
| Humidité Relative | 0…95 % |
| Température De L'air Ambiant En Fonctionnement | -25…60 °C |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 7,200 cm |
| Largeur De L'emballage 1 | 7,200 cm |
| Longueur De L'emballage 1 | 9,400 cm |
| Poids De L'emballage (Kg) | 321,700 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 35 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 11,551 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
