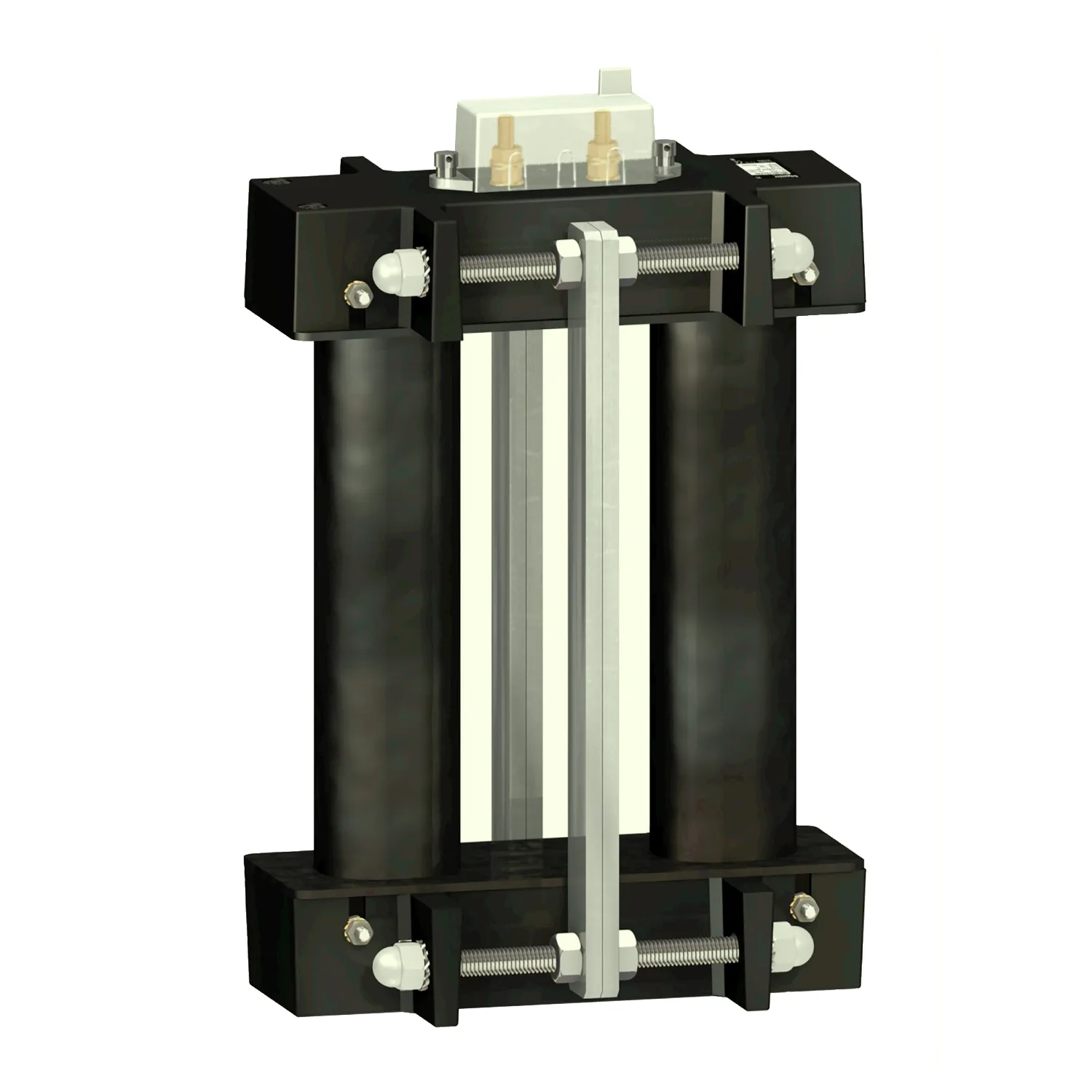

PowerLogic - transformateur d'intensité - 5000/5A - barre 55x165mm
Schneider METSECT5VV500, PowerLogic - transformateur d'intensité - 5000/5A - barre 55x165mm. Catégorie : Current transformer T1. Demandez un devis pour le prix et le délai.
- Référence :METSECT5VV500
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :933.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- PowerLogic
- Type De Produit Ou Équipement
- Transformateur de courant
- Nom Du Produit
- CT
- Courant Secondaire
- 5 A
Description du produit
Ce transformateur de courant, tropicalisé pour jeu de barres, a un courant nominal de ligne de 5000 A et un courant nominal secondaire de 5 A. Compatible avec une seule sortie pour barre : 165 mm x 55 mm. Ce transformateur de courant a une ouverture de 55 mm x 165 mm. Charge et classe de précision comme suit : puissance maximale de la classe 0,5 : 60 VA.
Caractéristiques principales
- Transformateurs de courant CEI à cœur solide pour applications variées
- Taille compacte adaptée aux différentes tailles de conducteurs
- Évaluation tropicalisée pour les environnements difficiles
- TC bien adapté, classe de précision meilleure que précision nominale
- Plusieurs options de bornes secondaires pour différents profils de montage
- Conforme à la norme CEI pour les transformateurs de courant
Caractéristiques techniques
Principales6
| Gamme | PowerLogic |
|---|---|
| Type De Produit Ou Équipement | Transformateur de courant |
| Nom Du Produit | CT |
| Courant Secondaire | 5 A |
| Classe De Précision | Classe 0,5 à 60 VA |
| [In] Courant Nominal | 5000 A |
Complémentaires17
| Type De Transformateur De Courant | Tropicalisé pour barre; Noyau solide |
|---|---|
| Rapport De Transformation De Courant | 5000/5 |
| [Ith] Courant Thermique Conventionnel | 60 kA |
| Courant Dynamique Admissible | 2,5 Ith |
| Facteur De Sécurité Maximal | 10 |
| [Ue] Tension Assignée D'emploi | < 720 V CA 50/60 Hz |
| [Ui] Tension Assignée D'isolement | 3 kV |
| Mode D'installation | Vis de verrouillage isolée |
| Support De Montage | Jeu de barres |
| Largeur | Extérieur : 175 mm; Intérieur : 55 mm |
| Hauteur | Extérieur : 242 mm; Intérieur : 165 mm |
| Profondeur | Total : 110 mm |
| Poids Net | 3,1 kg |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 3 kV |
| Classe D'isolation Électrique | Classe B |
| Ouverture Des Barres | 165 x 55 |
| Plombage | Avec |
Environnement5
| Normes | CEI 61869-2; VDE 0414 |
|---|---|
| Certifications Du Produit | CE; EAC |
| Degré De Protection IP | IP20 |
| Humidité Relative | 0…95 % |
| Température De L'air Ambiant En Fonctionnement | -25…50 °C |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 12,0 cm |
| Largeur De L'emballage 1 | 28,0 cm |
| Longueur De L'emballage 1 | 30,0 cm |
| Poids De L'emballage (Kg) | 4,077 kg |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 2 |
| Hauteur De L'emballage 2 | 30,0 cm |
| Largeur De L'emballage 2 | 30,0 cm |
| Longueur De L'emballage 2 | 40,0 cm |
| Poids De L'emballage 2 | 8,641 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
