Schneider

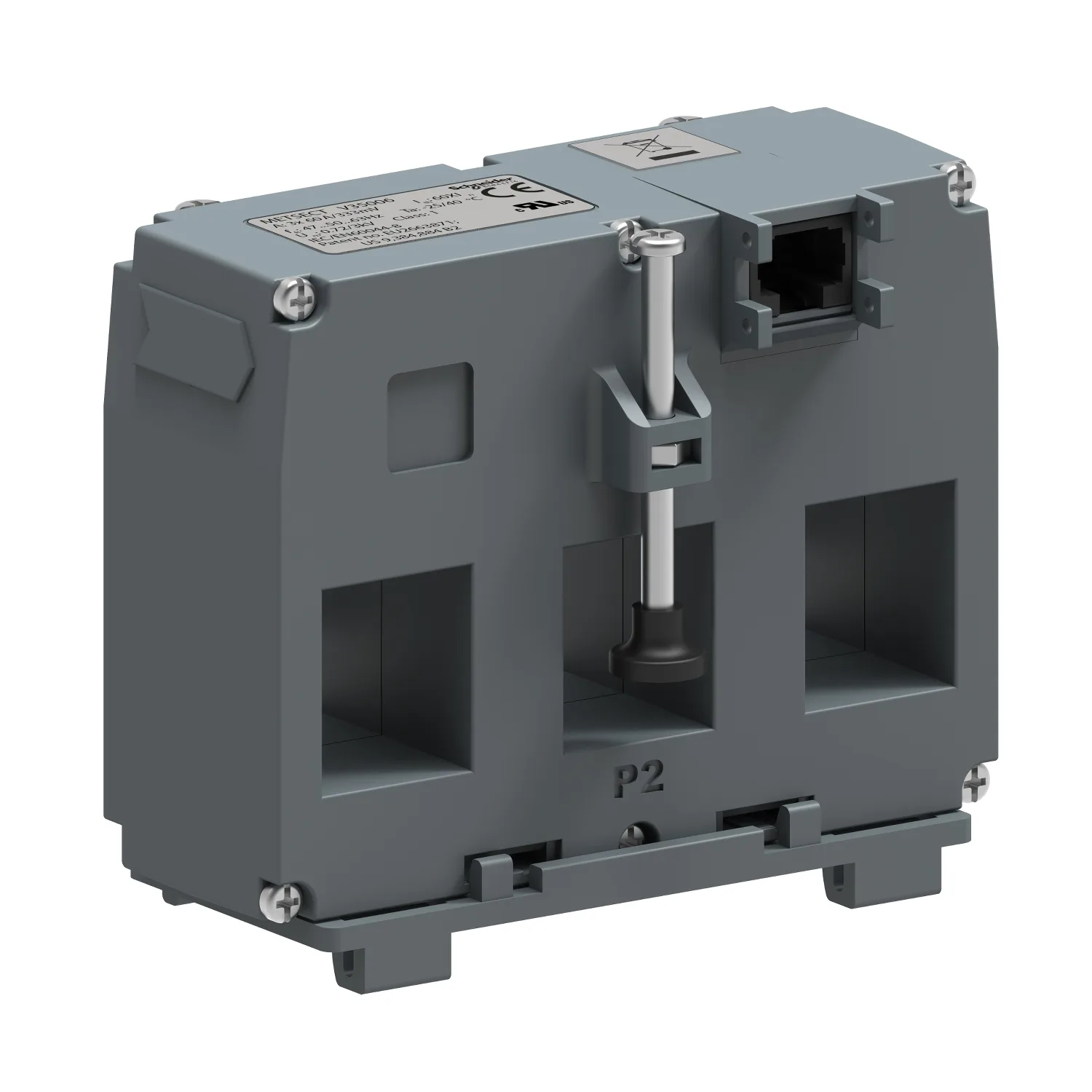

PowerLogic - transformateur de courant - noyau solide triple RJ45 35mm 250A 0,3V
Schneider METSECTV35025, PowerLogic - transformateur de courant - noyau solide triple RJ45 35mm 250A 0,3V. Catégorie : EasyLogic™ PM22xxR Quick Click Power Meters. Demandez un devis pour le prix et le délai.
- Référence :METSECTV35025
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :137.20 EUR (Request a quote)
Caractéristiques clés
- Gamme
- PowerLogic
- Type De Produit Ou Équipement
- Transformateur de courant
- Type De Transformateur De Courant
- Noyau triple solide
- Tension De Sortie
- 0,333 V
Description du produit
- Transformateur de courant basse tension 3 en 1 à noyau solide Quick Click pour la mesure de câbles et de barres omnibus
- Calibré pour un circuit de 250 A avec une distance de 35 mm entre les centres
- Le bloc CT se connecte de manière appropriée aux compteurs d'énergie des séries PM22xxR et PM53xxR via un seul câble RJ45
- Conçu pour créer une solution d'installation simple et efficace, idéale pour les constructeurs de panneaux.
Caractéristiques principales
- LVCT 3 en 1 à noyau solide de calibre variable
- 3 CT montés sur un bloc unique pour une taille de bus standard
- Câble RJ-45 pour l'interfaçage entre le wattmètre et le CT
- Éviter les erreurs de câblage et les coûts de reprise associés
- TC plug-and-play compatibles pour les appareils de mesure de puissance Schneider
Caractéristiques techniques
Principales6
| Gamme | PowerLogic |
|---|---|
| Type De Produit Ou Équipement | Transformateur de courant |
| Catégorie D'accessoire / De Pièce Détachée | Accessoire pour mesure |
| Compatibilité De Gamme | EasyLogic EasyLogic PM2200 PM2210R; EasyLogic EasyLogic PM2200 PM2220R; PowerLogic PowerLogic PM5000 PM5310R; PowerLogic PowerLogic PM5000 PM5320R |
| Type De Transformateur De Courant | Noyau triple solide |
| Tension De Sortie | 0,333 V |
Complémentaires9
| [In] Courant Nominal | 250 A |
|---|---|
| Fréquence Du Réseau | 60 Hz; 50 Hz |
| Précision De Mesure | +/- 0,5% |
| Largeur | 105 mm |
| Hauteur | 80 mm |
| Profondeur | Corps : 38 mm; Total : 54 mm |
| Entraxe | 35 mm |
| Ouverture Des Barres | 25 x 21 |
| Poids Net | 550 g |
Environnement2
| Normes | EN 60044-8; EN 61869-2; UL 61010; CEI 61010 |
|---|---|
| Certifications Du Produit | CE; UL |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 7,000 cm |
| Largeur De L'emballage 1 | 10,000 cm |
| Longueur De L'emballage 1 | 13,000 cm |
| Poids De L'emballage (Kg) | 433,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 27 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 12,040 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
