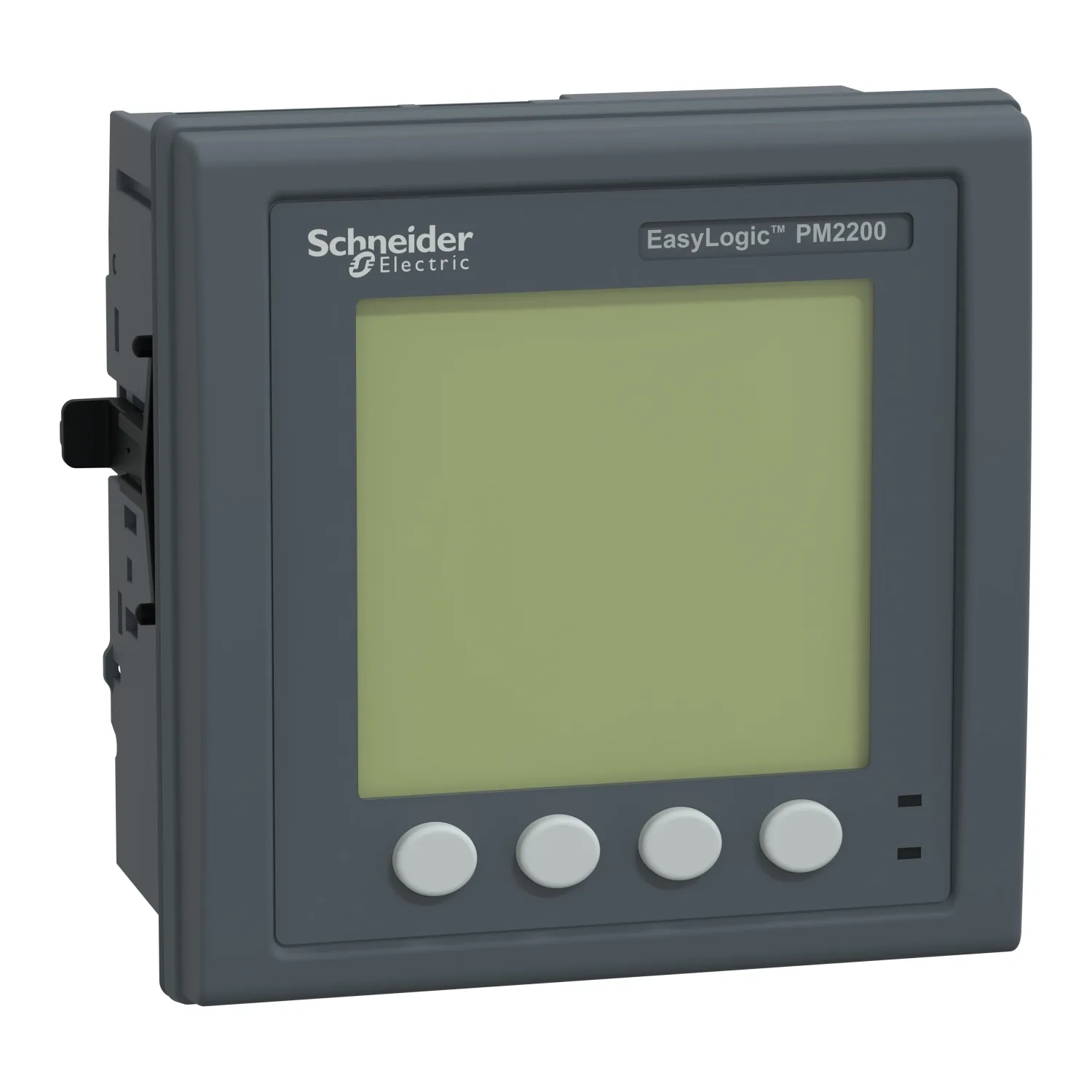

METSEPM2220 - PM2220 LCD RS485 Min/Max RTC 15e Harmonique
Schneider METSEPM2220, PM2220 LCD RS485 Min/Max RTC 15e Harmonique. Catégorie : PM2000 series. Demandez un devis pour le prix et le délai.
- Référence :METSEPM2220
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :257.00 EUR (Request a quote)
Caractéristiques clés
- Gamme
- EasyLogic
- Nom Du Produit
- EasyLogic PM2200
- Type De Produit Ou De Composant
- Centralisateur de mesure
- Groupe De Produits
- PM2220
Description du produit
- Cet appareil est un appareil de mesure de puissance encastrable ou monté sur panneau, doté d'un écran LCD rétroéclairé de 128 x 128 pixels et d'un format de cadre de 96 mm x 96 mm.
- Le compteur mesure l'énergie active conformément à la norme IEC 62053-21 avec une classe de précision de classe 1.0, avec un taux d'échantillonnage de 64 échantillons par cycle.
- Il peut mesurer la tension, le courant, la fréquence et le facteur de puissance, ainsi que les trois vecteurs de puissance et d'énergie tels que l'actif, l'apparent et le réactif.
- De plus, la distorsion harmonique totale et les harmoniques individuels jusqu'au 15e harmonique.
- Le compteur fonctionnera à une fréquence de réseau de 50 Hz ou 60 Hz et acceptera des tensions d'alimentation de commande universelles allant de 44 à 300 V phase-neutre AC ou DC.
- Le courant assigné pour ce compteur est une entrée de 1 A ou 5 A.
- Prend en charge jusqu'à 13 schémas de câblage différents sous des types de configuration monophasée, diphasée ou triphasée.
- Plage de tension de mesure entre phases de 35 à 480 V phase-phase AC / 45 à 65 Hz et entre phase et neutre de 20 à 277 V.
- Il dispose d'un port de communication RS485 via le protocole Modbus RTU.
- Les dimensions du produit sont les suivantes : largeur 3,78 in (96 mm), profondeur 2,16 in (54 mm), hauteur 3,78 in (96 mm) et poids du produit 10,58 oz (300 g).
Caractéristiques principales
- Contrôle de facturation pour vérifier que vous ne payez que pour l'énergie que vous consommez
- Regroupement de la consommation d'énergie et répartition des coûts au sein de la même installation
- Analyse du coût et de l'utilisation de l'énergie pour optimiser la consommation d'énergie
- Mesure des paramètres électriques pour comprendre votre système de distribution électrique
Caractéristiques techniques
| Gamme | EasyLogic |
|---|---|
| Nom Du Produit | EasyLogic PM2200 |
| Type De Produit Ou De Composant | Centralisateur de mesure |
| Groupe De Produits | PM2220 |
| Application De L'appareil | Suivi de l'énergie; Sous-facturation |
| Analyse De La Qualité De L'énergie | taux de distorsion harmonique total; jusqu'à la 15e harmonique |
| Type De Mesure | Puissance apparente min/max, total; Puissance active et réactive min/max, total; Courant min/max, moy; Tension min/max, moy; Fréquence min/max, moy; Taux de distorsion harmonique total du courant THD (I) par phase; Taux de distorsion harmonique total de la tension THD (U) par phase; Facteur de puissance min/max, moy; Énergie apparente totale; Énergie active et réactive totale |
| Type De Mesure | Énergie active, réactive, apparente (signée, quatre quadrants); Courant I, I1, I2, I3; Courants moyens de crête; Puissance de demande maximale PM, QM, SM; Déséquilibre de courant; Puissance active P, P1, P2, P3; Puissance réactive Q, Q1, Q2, Q3; Puissance de demande P, Q, S; Tension U, U21, U32, U13, V, V1, V2, V3; Puissance apparente S, S1, S2, S3; Courant neutre calculé |
| Classe De Précision | Classe 1 énergie active 'e uygunIEC 62053-21; Classe 1 énergie réactive 'e uygunIEC 62053-24; Class 5 harmonik bozulma (I THD ve U THD) |
| Précision De Mesure | Puissance apparente +/- 1 %; Énergie active +/- 1 %; Énergie réactive +/- 1 %; Puissance active +/- 1 %; Tension +/- %0,5; Facteur de puissance +/- 0.01; Courant +/- %0,5; Fréquence +/- %0,05 |
| Courant De Mesure | 5…6000 mA |
| Tension De Mesure | 35…480 V AC 50/60 Hz fazlar arasında; 20…277 V AC 50/60 Hz faz ve nötr arasında; 480…999000 V AC 50/60 Hz harici VT ile |
| Plage De Mesure De Fréquence | 45…65 Hz |
| [Us] Tension D'alimentation Nominale | 44...277 V AC 45...65 Hz +/- 10 %; 44...277 V DC +/- 10 % |
| Fréquence Du Réseau | 50 Hz; 60 Hz |
| Signalisation Locale | 100 ms 120 V AC tipik; 400 ms 230 V AC tipik; 50 ms 125 V DC tipik |
| Courant Nominal (Ir) | 1 A; 5 A |
| Consommation Électrique En VA | 6 VA -de 277 V AC |
| Consommation Électrique En W | 3,3 W (güç hatları (AC)); 2 W -de 277 V (güç hatları (DC)) |
| Impédance D'entrée | Akım (impedance <= 0.3 mOhm); Gerilim (impedance > 5 MOhm) |
| Inviolabilité Des Paramètres | Erişim kodu ile korunur |
| Type D'affichage | LCD rétroéclairé |
| Couleur D'affichage | Monokrom |
| Résolution D'affichage | 128 x 128 pixels |
| Intervalles De Demande | 1 ila 60 dak arasında yapılandırılabilir |
| Informations Affichées | Demand current (past value); Demand current (present value); Demand power (past value); Demand power (present value); Gerilim; Akım; Frekans; Enerji tüketimi; Harmonik bozulma; Power factor; Etkin güç; Görünen güç; Reaktif güç; Unbalanced in %; Harmonic amplitude |
| Type De Commande | 4 x düğme |
| Nombre D'entrées | 0 |
| Nombre De Sorties | 0 |
| Protocole Du Port De Communication | Modbus RTU -de 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps çift/tek veya hiçbiri - 2 tel, yalıtım 2500 V |
| Support De Port De Communication | Vidalı terminal bloğu: RS485 |
| Enregistrement Des Données | Saat damgası; 8 parametre için min/maks |
| Fonction Disponible | Gerçek zamanlı saat |
| Taux D'échantillonnage | Döngü başına 64 örnek |
| Cybersécurité | İletişim bağlantı noktalarını etkinleştirme/devre dışı bırakma |
| Service De Communication | Uzaktan izleme |
| Langue De L'utilisateur | İspanyolca; Fransızca; İngilizce; Rusça; Portekizce; Almanca; Çince |
| Certificats De Produit | CE conforming to IEC 61010-1; CULus conforming to UL 61010-1; CULus conforming to CSA C22.2 No 61010-1; RCM; EAC; C-Tick |
| Type De Montage | Takılabilir |
| Position De Montage | Dikey |
| Support De Montage | Boîtier |
| Équipement Fourni | 1 x Montaj Kılavuzu |
| Catégorie De Mesure | Kategori III 480 V; Category II 480…600 V |
| Classe D'isolation Électrique | Çift yalıtım; Sınıf II |
| Ignifuge | V-0 'e uygunUL 94 |
| Connexions - Bornes | Current transformer: vidalı bağlantı (alt) 6; Gerilim girişleri: vidalı bağlantı (üst) 4 |
| Matériau | Polikarbonat |
| Largeur | 96 mm |
| Profondeur | Toplam : 76,09 mm; Yerleşik : 61,64 mm |
| Hauteur | 96 mm |
| Poids Du Produit | 300 g |
| Code De Compatibilité | PM2220 |
| Durée De Vie | 7 yr |
| Degré De Protection IP | IP54 ön: conforming to IEC 60529; IP30 gövde: conforming to IEC 60529 |
| Humidité Relative | 5…95 % -de 50 °C |
| Degré De Pollution | 2 |
| Température Ambiante De Fonctionnement | -10…60 °C |
| Température Ambiante De Stockage | -25…70 °C |
| Altitude De Fonctionnement | <= 2000 m |
| Compatibilité Électromagnétique | Elektrostatik deşarj conforming to IEC 61000-4-2; Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi conforming to IEC 61000-4-3; Elektrik hızlı geçici/patlama bağışıklık testi conforming to IEC 61000-4-4; Kesinti bağışıklık testi conforming to IEC 61000-4-5; Iletimli RF kesintileri conforming to IEC 61000-4-6; Güç frekansındaki manyetik alan conforming to IEC 61000-4-8; Gerilim düşüş |
| Catégorie De Surtension | III |
| Unit Type Of Package 1 | PCE |
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 11,800 cm |
| Package 1 Width | 8,800 cm |
| Package 1 Length | 12,000 cm |
| Paket Ağırlığı (Lbs) | 356,000 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units In Package 2 | 18 |
| Package 2 Height | 30,000 cm |
| Package 2 Width | 30,000 cm |
| Package 2 Length | 40,000 cm |
| Package 2 Weight | 7,012 kg |
| Unit Type Of Package 3 | P06 |
| Number Of Units In Package 3 | 144 |
| Package 3 Height | 75,000 cm |
| Package 3 Width | 60,000 cm |
| Package 3 Length | 80,000 cm |
| Package 3 Weight | 78,000 kg |
| Garanti (ay Olarak) | 18 |
