Schneider

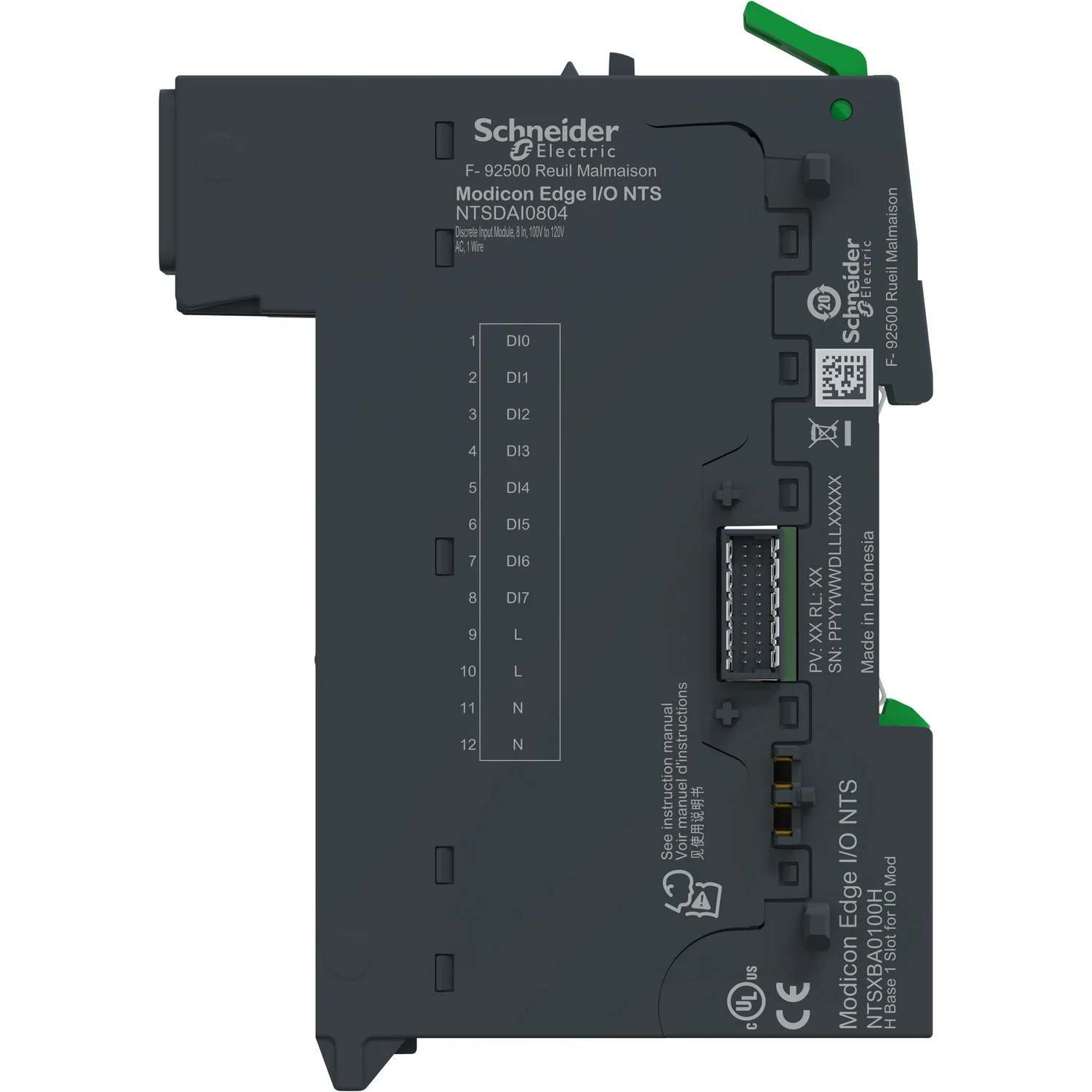

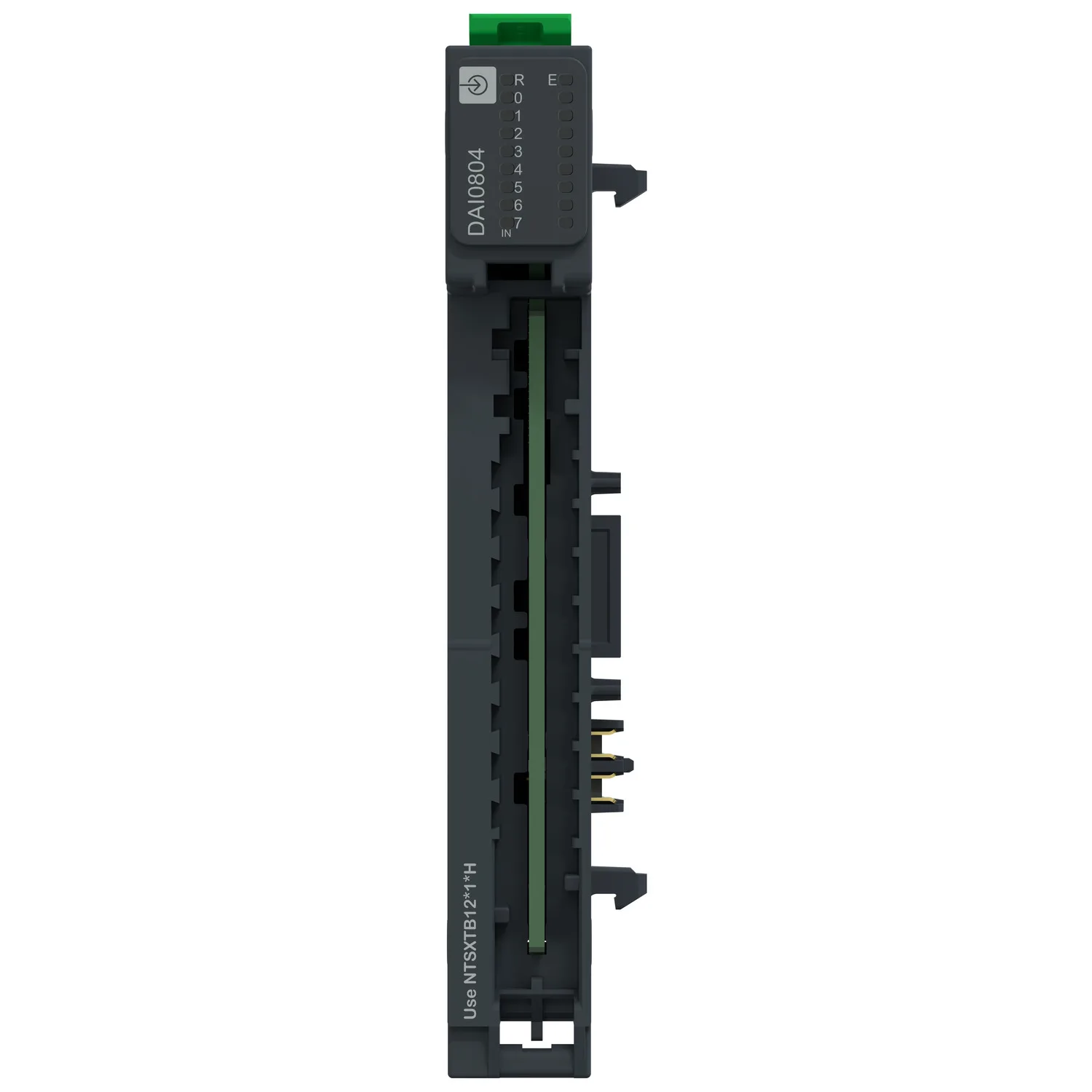

Edge I/O NTS Module+Base Entrée TOR 8 voies,100à120VAC,Sink,1Fil
Schneider NTSDAI0804K, Edge I/O NTS Module+Base Entrée TOR 8 voies,100à120VAC,Sink,1Fil. Catégorie : Modicon Edge I/O NTS. Demandez un devis pour le prix et le délai.
- Référence :NTSDAI0804K
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :282.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon Edge I/O NTS
- Type De Produit Ou Équipement
- Discrete input module kit
- Composition Du Kit
- NTSDAI0804 module; NTSXBA0100H base
- Accessoire Obligatoire
- NTSXTB12_1_H terminal block
Description du produit
- <strong><p>A quoi sert le produit ? Où l'installer ?</p></strong>
- <p>Ce module permet l'acquisition de 8 entrées tout ou rien 100 à 120VAC, il peut recevoir 1 fil par entrée et être câblé pour logique positive.
- Ce produit s'installe derrière une tête de station Edge I/O NTS.
- Ce produit s'installe derrière une tête de station Edge I/O NTS.</p>
- <strong><p>Qu'est-ce que je reçois quand j'achète cette référence ?</p></strong>
- <p>La référence se compose de 2 éléments : le module et la base.
- </p>
- <strong><p>Quels sont les avantages à l'installation ?</p></strong>
- <p>Ce module permet de déporter des entrées/sorties de façon simple et intuitive.
- Il est conçu avec une embase qui permet le hotswap (remplacement du module sous tension)</p>
- <strong><p>A quels standards et normes le produit répond-il ?</p></strong>
- <p>Le module est certifié Marine et Ferroviaire et Atex zone 2.
- </p>
- <strong><p>Le saviez-vous ?</p></strong>
- <p>Ce produit est à associer avec les produits de la gamme Edge I/O NTS .
- Il peut être mis en œuvre avec les logiciels EcoStruxure Machine Expert (avec les contrôleurs M241,M251, M262 et PacDrive), EcoStruxure Control Expert (automates M340 et M580) et EcoStruxure Automation Expert (automates M580d, M251d...).</p>
Caractéristiques principales
- Câblage 1 fil
- Montage sans outils
Caractéristiques techniques
Principales11
| Gamme De Produit | Modicon Edge I/O NTS |
|---|---|
| Type De Produit Ou Équipement | Discrete input module kit |
| Composition Du Kit | NTSDAI0804 module; NTSXBA0100H base |
| Accessoire Obligatoire | NTSXTB12_1_H terminal block |
| Compatibilité Produit | NTSN..... |
| Compatibilité De Gamme | Contrôleur logique/motion - Modicon M262; Modicon M580; Tiers |
| Application De L'appareil | Application industrielle |
| Nombre D'entrée Logique | 8 |
| Groupe De Voies D'entrée | 1 group |
| Tension D'entrée Logique | 100...120 V CA |
| Mode Opératoire | Asynchronous |
Complémentaires24
| Discrete Input Compatibility | 8 type 1 conforming to CEI 61131-2 |
|---|---|
| Mode De Câblage De L'entrée | 1 fil |
| Courant D'entrée Logique | 6,5 mA at 120 V CA 50 Hz |
| Tension État 1 Garanti | >= 79 V |
| Tension État 0 Garanti | <= 20 V |
| Etat Actuel 1 Garanti | >= 2 mA |
| Etat Actuel 0 Garanti | <= 2 mA |
| Fréquences D'entrée Logique | 47...63 Hz |
| Temps De Réponse En Entrée | 5.8 ms (on to off) |
| Filtrage En Entrée | 5.8...20 ms configurable in 0.1 ms step |
| Entrée De Diagnostic | External power supply error per channel; Erreur rupture de fil par voie |
| Consommation Électrique Typique | 32,4 mA à 24 V CC sur le bus courant; 0 mA à 24 V CC on the internal field current |
| Raccordement Électrique | Bornier à vis/ressort |
| Puissance Dissipée En W | 1,33 W maximum à 24V CC |
| Isolement Entre Voies Et Bus | 3000 V AC |
| Isolement Entre Voies Et Terre | 3000 V AC |
| Permutation De Secours Sous Tension | Oui |
| Signalisation Locale | 1 DEL (vert) pour module en marche (RUN); 1 DEL par voie (vert) pour diagnostic de la voie; 1 DEL (rouge) pour erreur module (ERR) |
| Couleur Du Boitier | Gris |
| Support De Montage | Top hat type TH35-7.5 rail se conformer à CEI 60715; Top hat type TH35-15 rail se conformer à CEI 60715 |
| Hauteur | 116,6 mm |
| Largeur | 15 mm |
| Profondeur | 81 mm |
| Poids Net | 0,073 kg |
Environnement13
| Degré De Protection IP | IP20 |
|---|---|
| Marquage | CE; UKCA; CULus; RCM |
| Certifications Du Produit | CE; UKCA; CULus; RCM; Marine marchande - EU RO MR (en attente); EAC (en cours); ATEX Zone 2 (en attente); IECEx zone 2 (en attente); CCC Ex zone 2 (en attente) |
| Normes | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, interface type 1 et type 2; EN/IEC 61850-3, location G; EN/CEI 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Règlement Européen | 2014/30/EU - compatibilité electromagnétique; 2014/34/EU - ATEX directive; 2014/35/EU |
| Température De L'air Ambiant En Fonctionnement | -20…60 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Humidité Relative | 5…95 % sans condensation |
| Altitude De Fonctionnement | 0...2000 m sans déclassement; 2000...4000 m avec déclassement |
| Degré De Pollution | 2 |
| Caractéristique D'environnement | Résistant au gaz C3 and G2 |
| Tenue Aux Vibrations | 1 gsans accessoire; 2 gavec accessoire |
| Tenue Aux Chocs Mécaniques | 15 g pour 11 ms (avec et sans accessoire) |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 3,000 cm |
| Largeur De L'emballage 1 | 8,500 cm |
| Longueur De L'emballage 1 | 12,000 cm |
| Poids De L'emballage (Kg) | 99,000 g |
| Type D'emballage 2 | S01 |
| Nb Produits Dans L'emballage 2 | 16 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 15,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 1,882 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
