Schneider

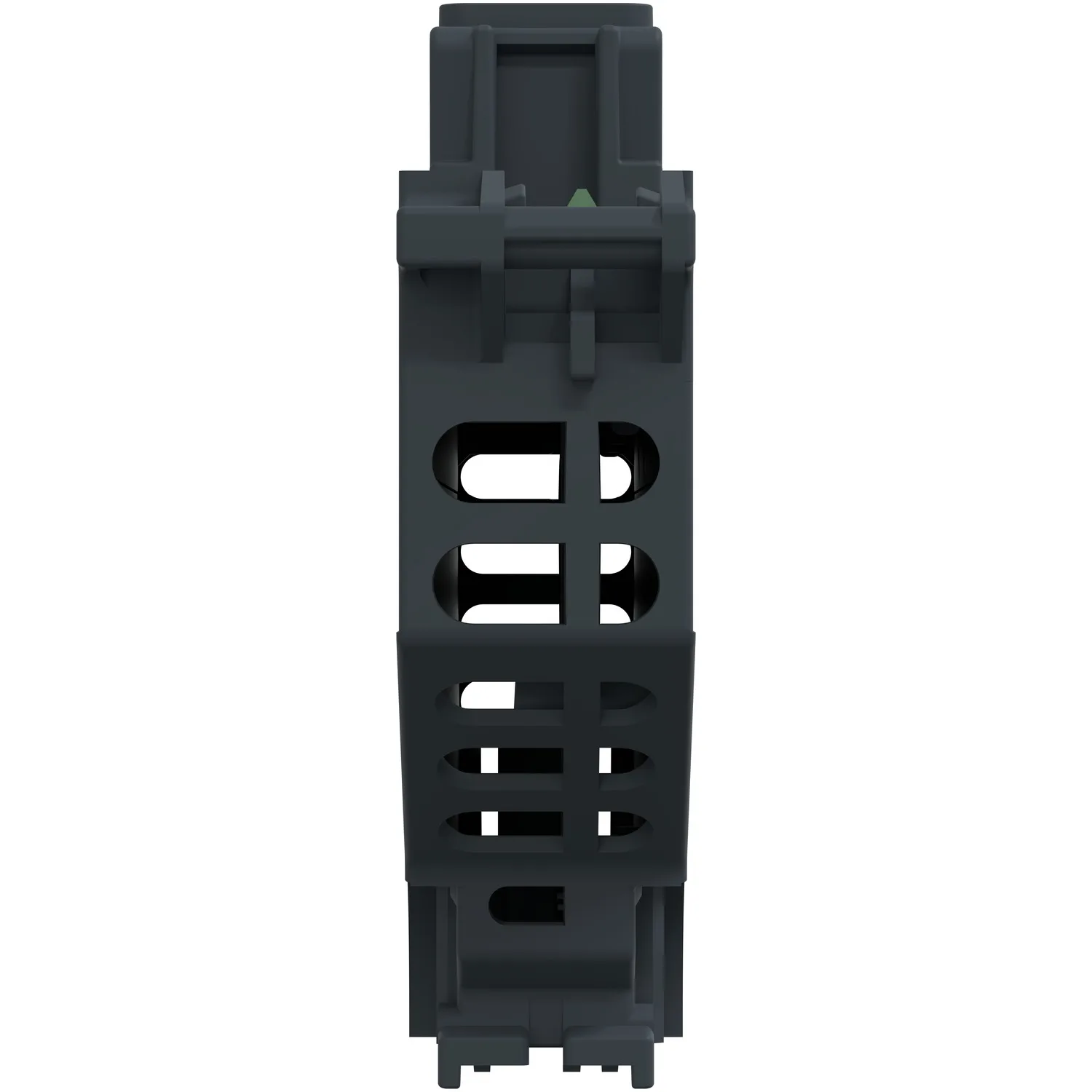

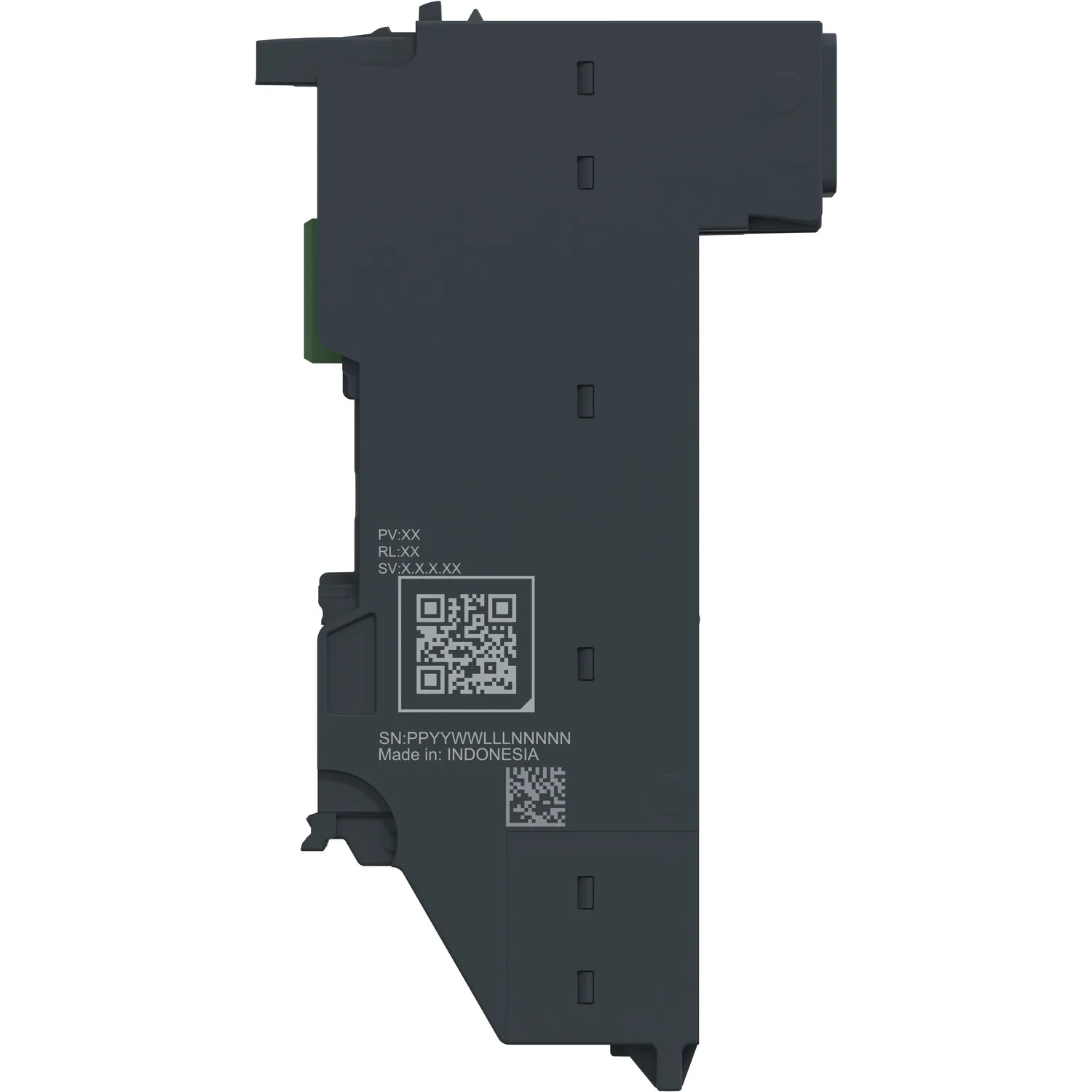

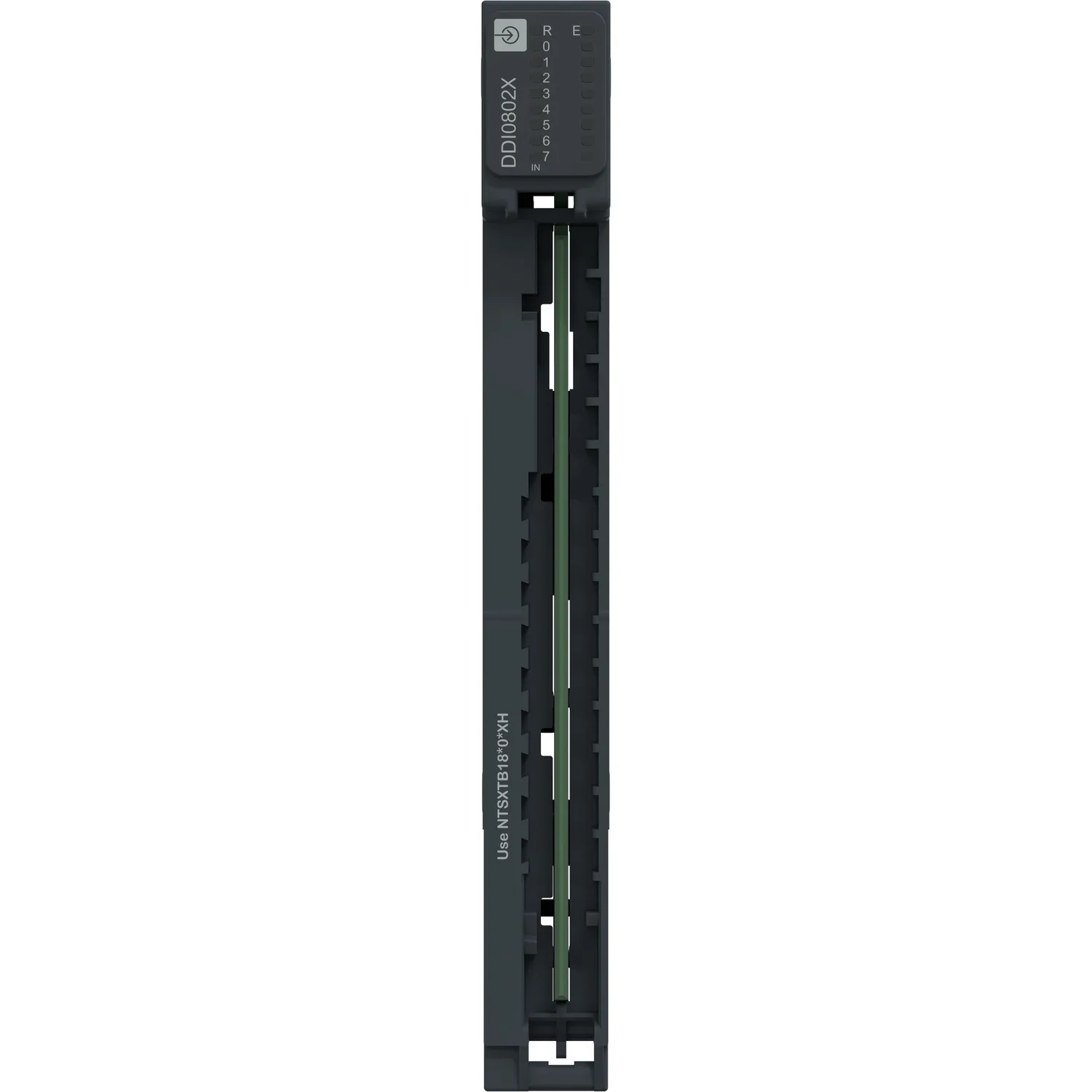

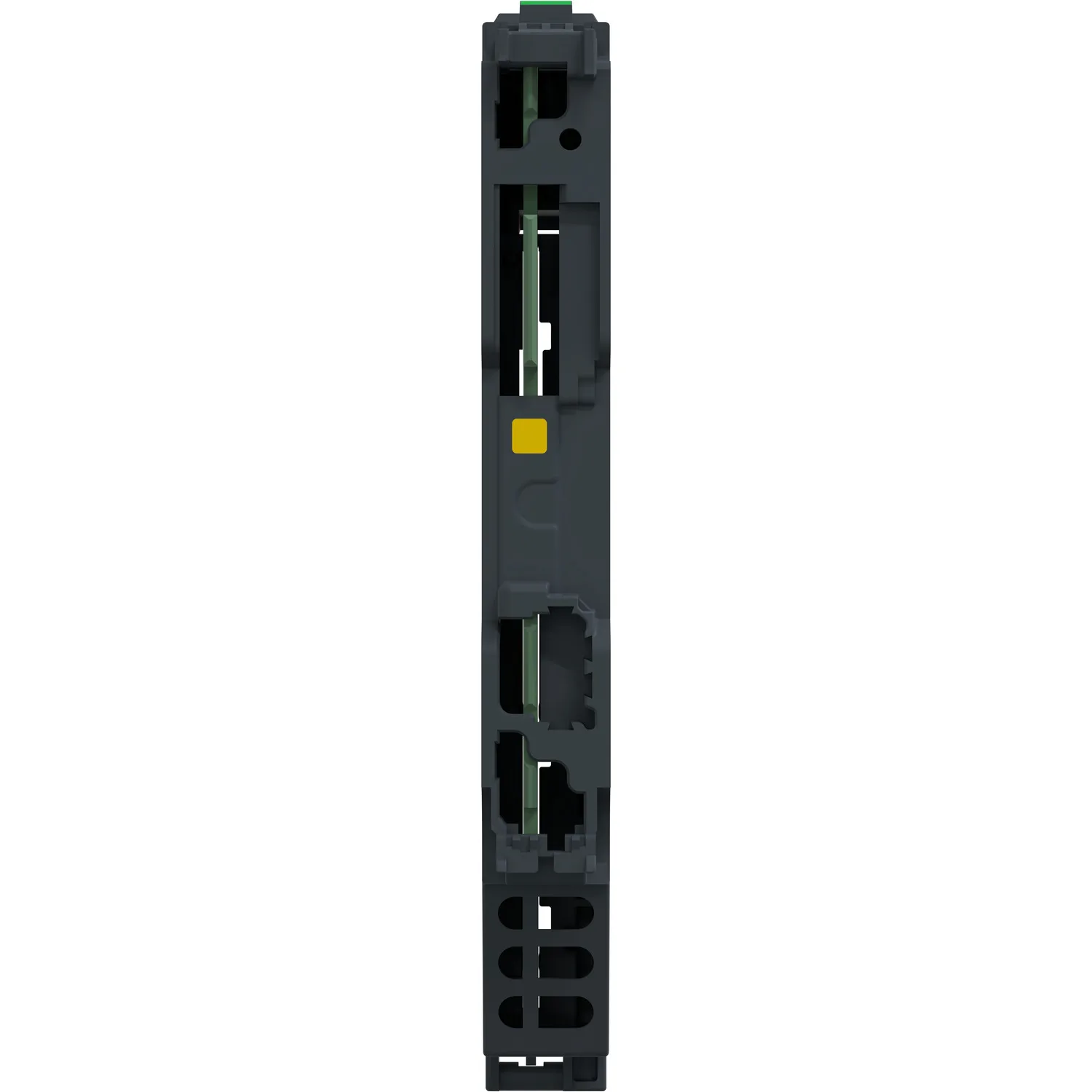

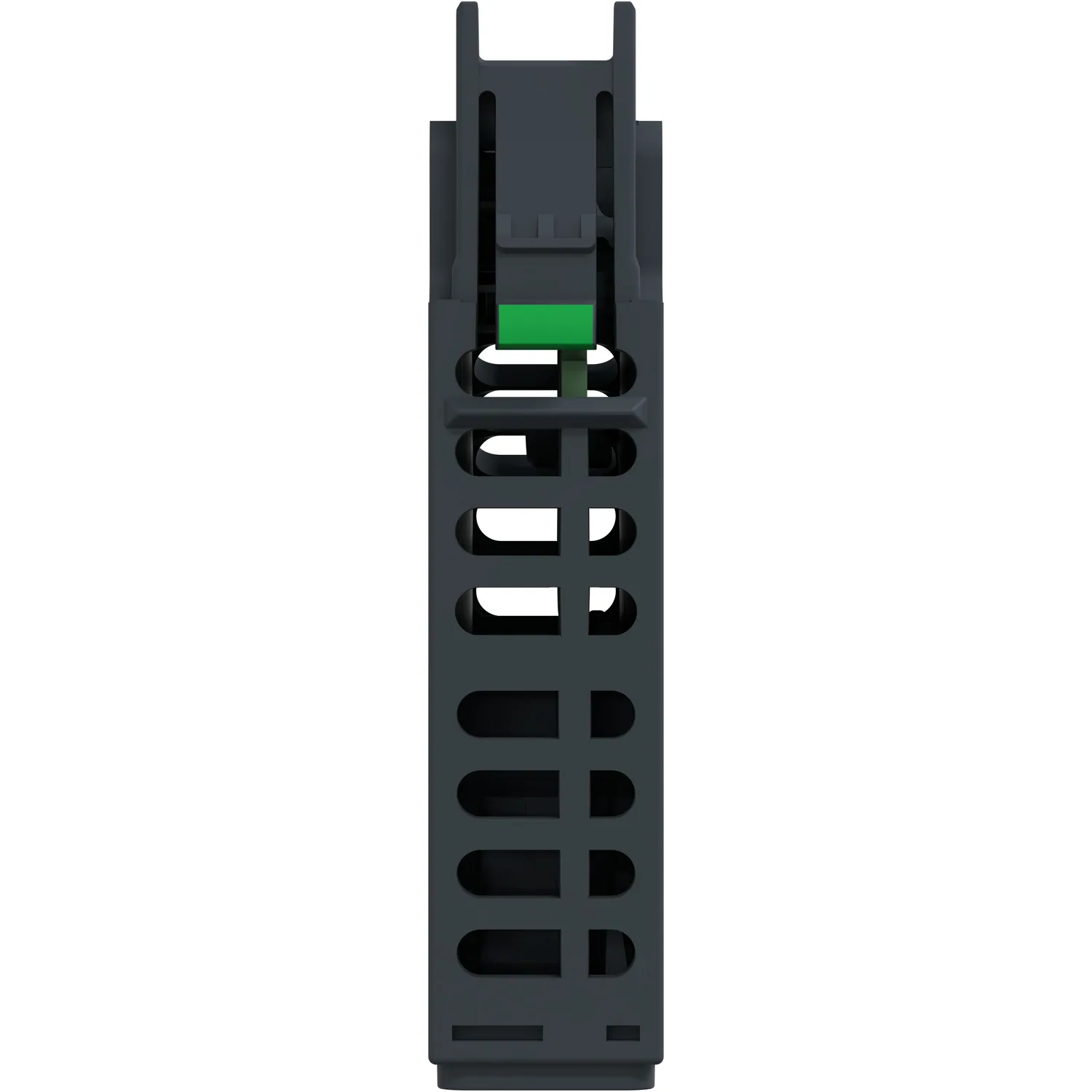

Edge I/O NTS Module seul Entrée TOR 8 voies,24Vdc, Sink, 1/2Fils
Schneider NTSDDI0802X, Edge I/O NTS Module seul Entrée TOR 8 voies,24Vdc, Sink, 1/2Fils. Catégorie : Modicon Edge I/O NTS. Demandez un devis pour le prix et le délai.
- Référence :NTSDDI0802X
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :143.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon Edge I/O NTS
- Type De Produit Ou Équipement
- Module d'entrée TOR
- Accessoire Obligatoire
- NTSXBA0100H base; NTSXTB18_0_H bornier
- Compatibilité Produit
- NTSN.....
Description du produit
- <strong><p>A quoi sert le produit ? Où l'installer ?</p></strong>
- <p>Ce module permet l'acquisition de 8 entrées tout ou rien 24VDC, il peut recevoir 1 ou 2 fils par entrée et être câblé pour logique positive.
- Ce produit s'installe derrière une tête de station Edge I/O NTS.
- Ce produit s'installe derrière une tête de station Edge I/O NTS.</p>
- <strong><p>Qu'est-ce que je reçois quand j'achète cette référence ?</p></strong>
- <p>La référence se compose d'1 élément : le module.
- </p>
- <strong><p>Quels sont les avantages à l'installation ?</p></strong>
- <p>Ce module permet de déporter des entrées/sorties de façon simple et intuitive.
- Il est conçu avec une embase qui permet le hotswap (remplacement du module sous tension)</p>
- <strong><p>A quels standards et normes le produit répond-il ?</p></strong>
- <p>Le module est certifié Marine, Ferroviaire et Atex zone 2.
- </p>
- <strong><p>Le saviez-vous ?</p></strong>
- <p>Ce produit est à associer avec les produits de la gamme Edge I/O NTS .
- Il peut être mis en œuvre avec les logiciels EcoStruxure Machine Expert (avec les contrôleurs M241,M251, M262 et PacDrive), EcoStruxure Control Expert (automates M340 et M580) et EcoStruxure Automation Expert (automates M580d, M251d...).</p>
Caractéristiques principales
- Câblage 1 ou 2 fils
- Montage sans outils
Caractéristiques techniques
Principales11
| Gamme De Produit | Modicon Edge I/O NTS |
|---|---|
| Type De Produit Ou Équipement | Module d'entrée TOR |
| Accessoire Obligatoire | NTSXBA0100H base; NTSXTB18_0_H bornier |
| Compatibilité Produit | NTSN..... |
| Compatibilité De Gamme | Contrôleur logique/motion - Modicon M262; Modicon M580; Tiers |
| Application De L'appareil | Application industrielle |
| Nombre D'entrée Logique | 8 |
| Groupe De Voies D'entrée | 1 group |
| Tension D'entrée Logique | 24 V CC |
| Entrée Logique | Logique positive (sink) |
| Mode Opératoire | Synchronous/Isochronous |
Complémentaires27
| Discrete Input Compatibility | 8 type 3 conforming to CEI 61131-2 |
|---|---|
| Mode De Câblage De L'entrée | 1 ou 2 fils |
| Courant D'entrée Logique | 2,5 mA |
| Tension État 1 Garanti | 11…30 V CC |
| Tension État 0 Garanti | < 5 V CC |
| Etat Actuel 1 Garanti | >= 2 mA |
| Etat Actuel 0 Garanti | <= 1,5 mA |
| Impédance D'entrée | 9.6 kOhm |
| Temps De Réponse En Entrée | < 90 µs (off to on); < 60 µs (on to off) |
| Filtrage En Entrée | 0...20 ms configurable in 0.1 ms step |
| Mise En Parallèle Des Entrées | Oui |
| Type De Protection En Entrée | Over voltage protection; Over current protection on sensor supply; Reverse polarity protection |
| Entrée De Diagnostic | Power supply error per channel; Sensor power supply error per channel |
| Type D'alimentation | Alimentation du bus à partir du bus d'alimentation (24 Vcc); Field power from common distribution module (24 Vdc); Optional field power from common distribution module (24 Vdc); Optional field power from external power supply (24 Vdc, shared 0 V with module) |
| Limites De La Tension Assignée D'emploi | 20,4…28,8 V CC |
| Consommation Électrique Typique | 32,4 mA à 24 V CC sur le bus courant; 8,4 mA à 24 V CC sur le courant de champ interne maximum; 210,1 mA à 24 V CC sur le courant de champ interne maximum |
| Puissance Dissipée En W | 1,43 W maximum à 24V CC |
| Isolement Entre Voies Et Bus | 1500 V CA |
| Isolement Entre Voies Et Terre | 1500 V AC |
| Permutation De Secours Sous Tension | Oui |
| Signalisation Locale | 1 DEL (vert) pour module en marche (RUN); 1 DEL par voie (vert) pour diagnostic de la voie; 1 DEL (rouge) pour erreur module (ERR) |
| Couleur Du Boitier | Gris |
| Support De Montage | base |
| Hauteur | 121 mm |
| Largeur | 15 mm |
| Profondeur | 69 mm |
| Poids Net | 0,049 kg |
Environnement12
| Degré De Protection IP | IP20 |
|---|---|
| Marquage | CE; UKCA; CULus; RCM |
| Certifications Du Produit | CE; UKCA; CULus; RCM; Marine marchande - EU RO MR (en attente); EAC (en cours); ATEX Zone 2 (en attente); IECEx zone 2 (en attente); CCC Ex zone 2 (en attente) |
| Normes | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, interface type 1 et type 2; EN/IEC 61850-3, location G; EN/CEI 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Règlement Européen | 2014/30/EU - compatibilité electromagnétique; 2014/34/EU - ATEX directive; 2014/35/EU |
| Température De L'air Ambiant En Fonctionnement | -20…60 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Humidité Relative | 5…95 % sans condensation |
| Altitude De Fonctionnement | 0...2000 m sans déclassement; 2000...4000 m avec déclassement |
| Degré De Pollution | 2 |
| Tenue Aux Vibrations | 1 gsans accessoire; 2 gavec accessoire |
| Tenue Aux Chocs Mécaniques | 15 g pour 11 ms (avec et sans accessoire) |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 2,5 cm |
| Largeur De L'emballage 1 | 13,7 cm |
| Longueur De L'emballage 1 | 8,3 cm |
| Poids De L'emballage (Kg) | 108,79 g |
| Type D'emballage 2 | S01 |
| Nb Produits Dans L'emballage 2 | 8 |
| Hauteur De L'emballage 2 | 15 cm |
| Largeur De L'emballage 2 | 15 cm |
| Longueur De L'emballage 2 | 40 cm |
| Poids De L'emballage 2 | 870,52 g |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
