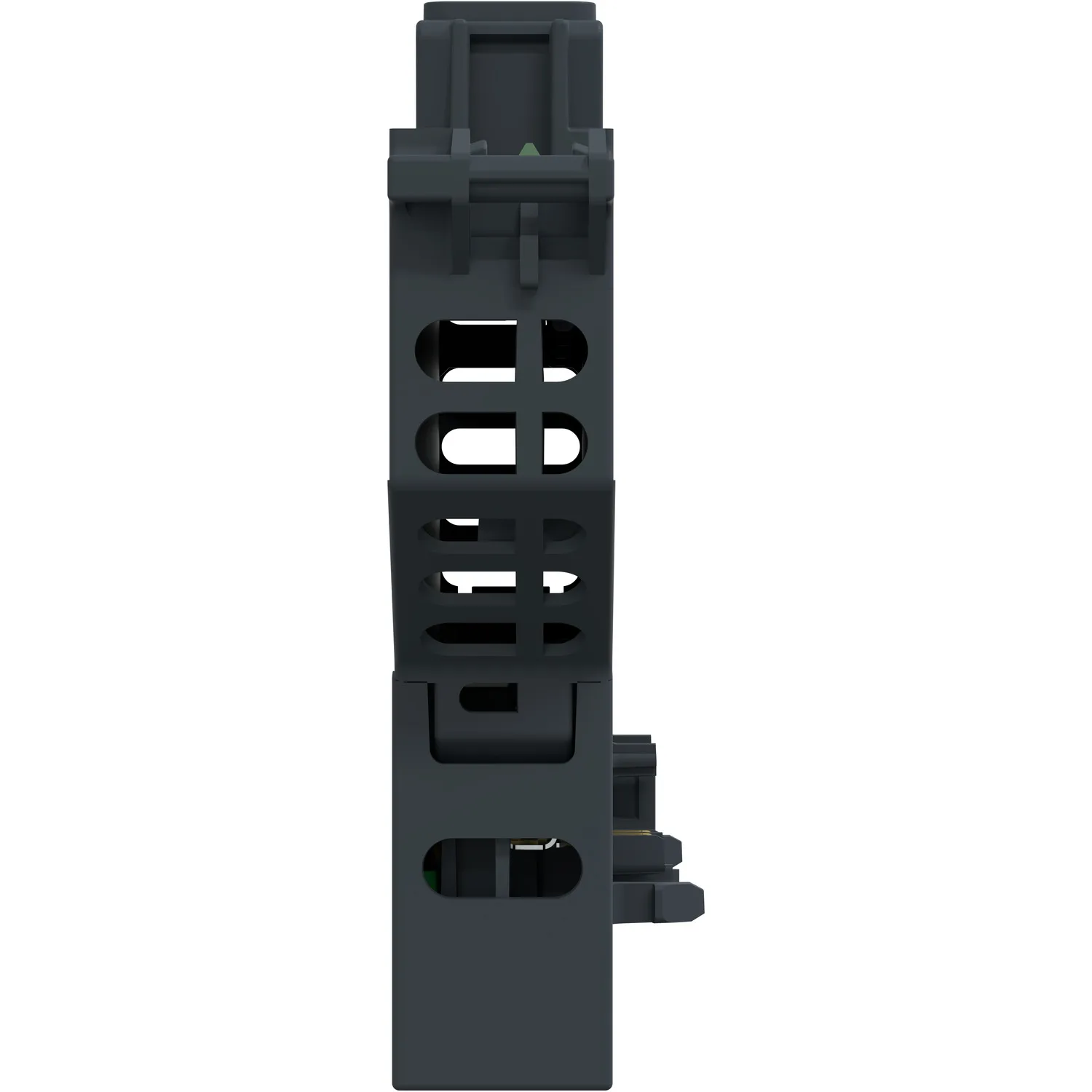

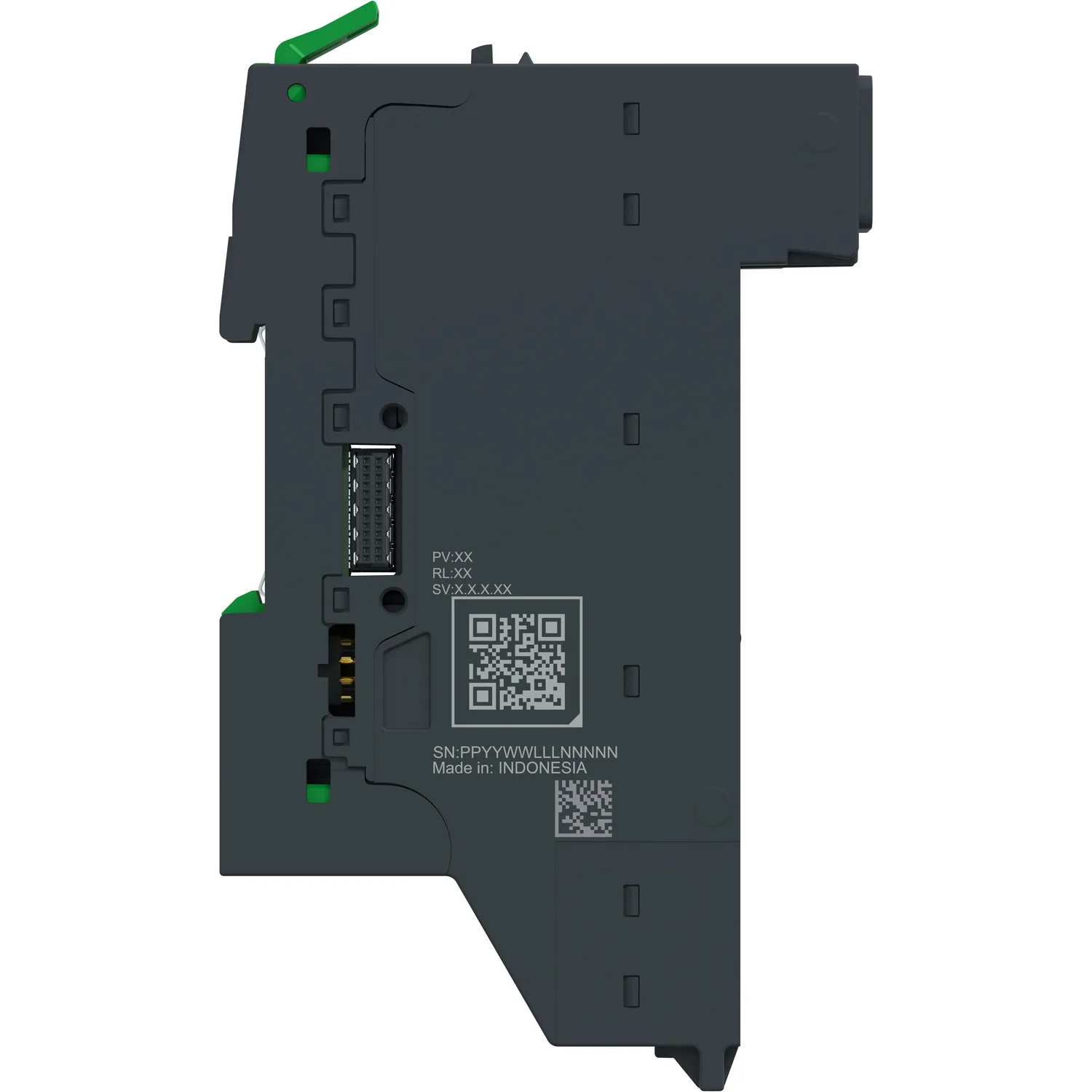

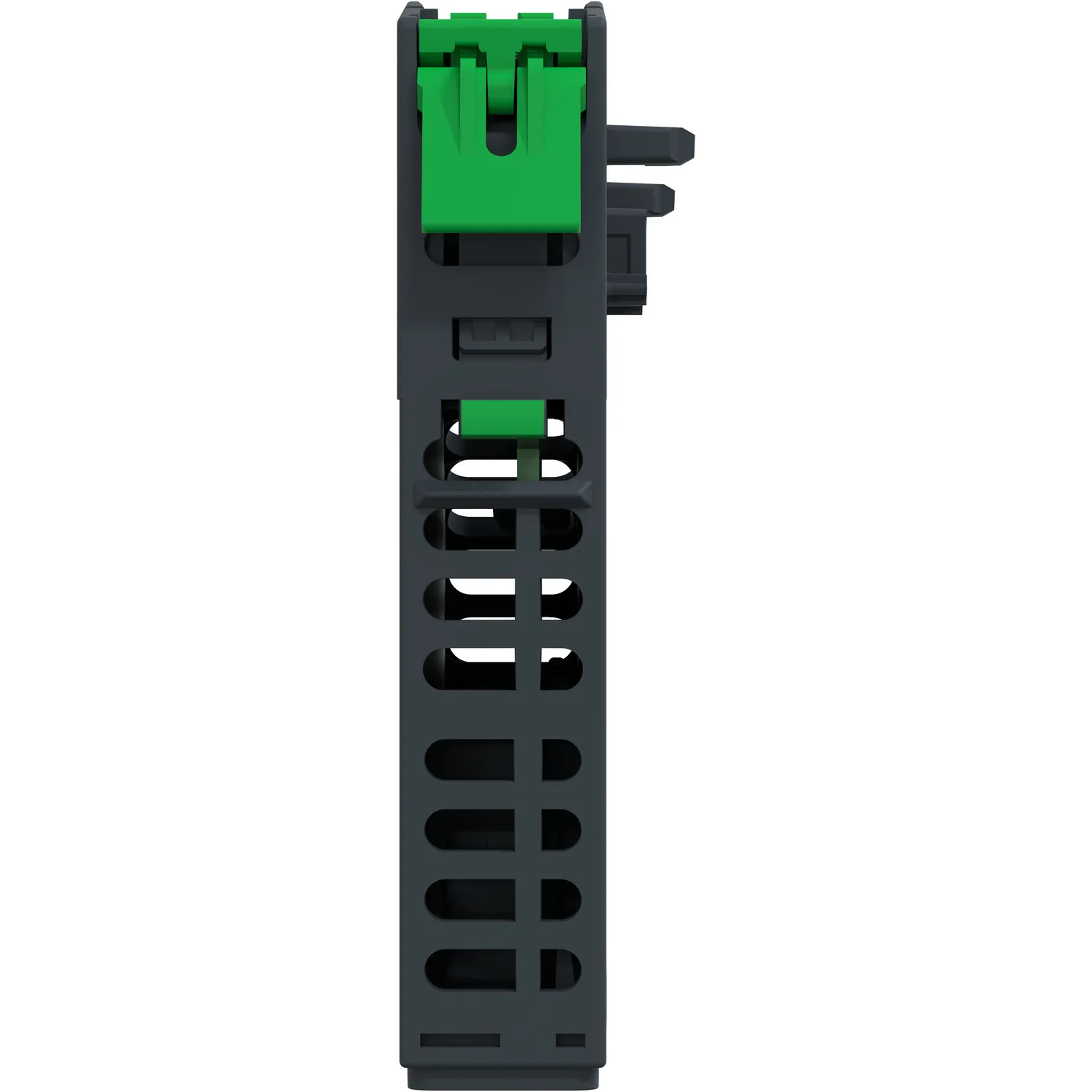

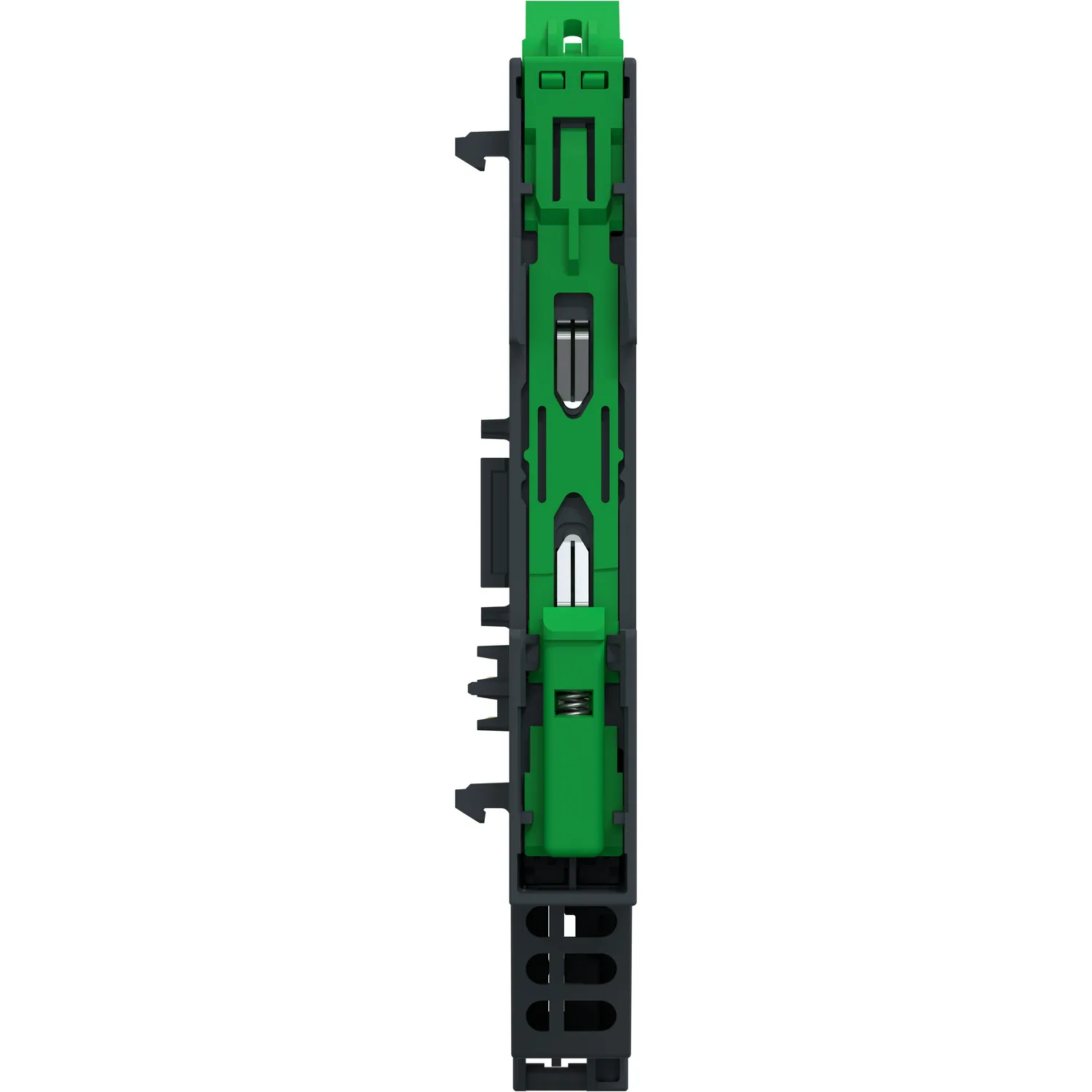

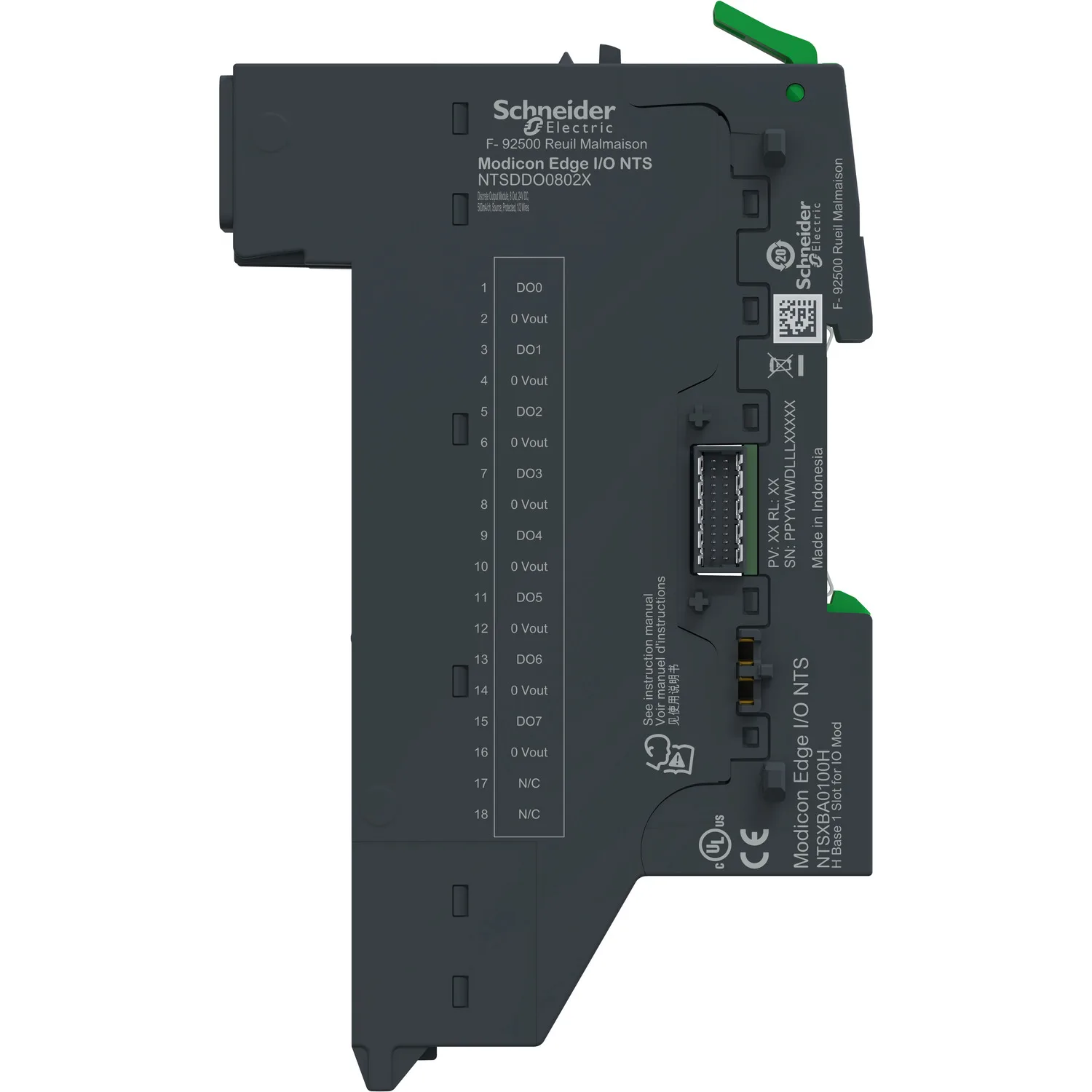

Edge I/O NTS Module+Base Sortie TOR 8 voies,24Vdc,500mA, Source, 1/2Fils
Schneider NTSDDO0802XK, Edge I/O NTS Module+Base Sortie TOR 8 voies,24Vdc,500mA, Source, 1/2Fils. Catégorie : Modicon Edge I/O NTS. Demandez un devis pour le prix et le délai.
- Référence :NTSDDO0802XK
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :266.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon Edge I/O NTS
- Type De Produit Ou Équipement
- Discrete output module kit
- Composition Du Kit
- NTSDDO0802X module; NTSXBA0200H base
- Accessoire Obligatoire
- NTSXTB18_0_H bornier
Description du produit
- <strong><p>A quoi sert le produit ? Où l'installer ?</p></strong>
- <p>Ce module permet la commande de 8 sorties transistors 0,5A par voie tout ou rien 24VDC, il peut recevoir 1 ou 2 fils par sortie et être câblée pour logique positive.
- Ce produit s'installe derrière une tête de station Edge I/O NTS.</p>
- <strong><p>Qu'est-ce que je reçois quand j'achète cette référence ?</p></strong>
- <p>La référence se compose de 2 éléments : le module et la base.
- </p>
- <strong><p>Quels sont les avantages à l'installation ?</p></strong>
- <p>Ce module permet de déporter des entrées/sorties de façon simple et intuitive.
- Il est conçu avec une embase qui permet le hotswap (remplacement du module sous tension)</p>
- <strong><p>A quels standards et normes le produit répond-il ?</p></strong>
- <p>Le module est certifié Marine, Ferroviaire et Atex zone 2.
- </p>
- <strong><p>Le saviez-vous ?</p></strong>
- <p>Ce produit est à est à associer avec les produits de la gamme Edge I/O NTS .
- Il peut être mis en œuvre avec les logiciels EcoStruxure Machine Expert (avec les contrôleurs M241,M251, M262 et PacDrive), EcoStruxure Control Expert (automates M340 et M580) et EcoStruxure Automation Expert (automates M580d, M251d...).</p>
Caractéristiques principales
- Câblage 1 ou 2 fils
- Transistors 0,5A
- Montage sans outils
Caractéristiques techniques
Principales12
| Gamme De Produit | Modicon Edge I/O NTS |
|---|---|
| Type De Produit Ou Équipement | Discrete output module kit |
| Composition Du Kit | NTSDDO0802X module; NTSXBA0200H base |
| Accessoire Obligatoire | NTSXTB18_0_H bornier |
| Compatibilité Produit | NTSN..... |
| Compatibilité De Gamme | Contrôleur logique/motion - Modicon M262; Modicon M580; Tiers |
| Application De L'appareil | Application industrielle |
| Nombre De Sortie Logique | 8 |
| Groupe De Voies De Sortie | 1 group |
| Sortie Logique | Logique positive (source) |
| Tension De Sortie Logique | 24 V CC |
| Mode Opératoire | Synchronous/Isochronous |
Complémentaires26
| Nombre De Sortie Logique | 8 transistor |
|---|---|
| Mode De Câblage De La Sortie | 1 ou 2 fils |
| Courant De Sortie Logique | 0,5 A per channel; 4 A par module |
| Fréquence De Sortie Logique | 1 kHz for resistive load; 0.5/LI² Hz for inductive load |
| Temps De Réponse En Sortie | 90 µs maximum (turn on); 110 µs maximum (turn off) |
| Courant De Fuite Maximum | 0,001 mA par voie |
| Chute De Tension Maximale | <0,1 V par voie pour CC |
| Charge Sur Lampe À Filament Maximum | <12 W |
| Mise En Parallèle Des Sorties | Yes for redundancy; Yes for double current (maximum 2) |
| Type De Protection En Sortie | Transient voltage suppression per channel; Short circuit protection per channel; Overload/thermal protection per channel; Reverse polarity protection per module |
| Diagnostic De Sortie | Power supply error per channel; Over current error per channel |
| Type D'alimentation | Alimentation du bus à partir du bus d'alimentation (24 Vcc); Alimentation à partir du câble puissance (24 Vcc) |
| Limites De La Tension Assignée D'emploi | 20,4…28,8 V CC |
| Consommation Électrique Typique | 33,6 mA à 24 V CC sur le bus courant; 3,6 mA à 24 V CC sur le courant de champ interne maximum; 4004,3 mA à 24 V CC sur le courant de champ interne maximum |
| Raccordement Électrique | Bornier à vis/ressort |
| Puissance Dissipée En W | 1,83 W maximum à 24V CC |
| Isolement Entre Voies Et Bus | 1500 V CA |
| Isolement Entre Voies Et Terre | 1500 V AC |
| Permutation De Secours Sous Tension | Oui |
| Signalisation Locale | 1 DEL (vert) pour module en marche (RUN); 1 DEL par voie (vert) pour diagnostic de la voie; 1 DEL (rouge) pour erreur module (ERR) |
| Couleur Du Boitier | Gris |
| Support De Montage | Top hat type TH35-7.5 rail se conformer à CEI 60715; Top hat type TH35-15 rail se conformer à CEI 60715 |
| Hauteur | 121 mm |
| Largeur | 15 mm |
| Profondeur | 80 mm |
| Poids Net | 0,078 kg |
Environnement13
| Degré De Protection IP | IP20 |
|---|---|
| Marquage | CE; UKCA; CULus; RCM |
| Certifications Du Produit | CE; UKCA; CULus; RCM; Marine marchande - EU RO MR (en attente); EAC (en cours); ATEX Zone 2 (en attente); IECEx zone 2 (en attente); CCC Ex zone 2 (en attente) |
| Normes | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, interface type 1 et type 2; EN/IEC 61850-3, location G; EN/CEI 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Règlement Européen | 2014/30/EU - compatibilité electromagnétique; 2014/34/EU - ATEX directive; 2014/35/EU |
| Température De L'air Ambiant En Fonctionnement | -20…60 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Humidité Relative | 5…95 % sans condensation |
| Altitude De Fonctionnement | 0...2000 m sans déclassement; 2000...4000 m avec déclassement |
| Degré De Pollution | 2 |
| Caractéristique D'environnement | Résistant au gaz C3 and G2 |
| Tenue Aux Vibrations | 1 gsans accessoire; 2 gavec accessoire |
| Tenue Aux Chocs Mécaniques | 15 g pour 11 ms (avec et sans accessoire) |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 3,200 cm |
| Largeur De L'emballage 1 | 14,000 cm |
| Longueur De L'emballage 1 | 8,700 cm |
| Poids De L'emballage (Kg) | 110,000 g |
| Type D'emballage 2 | S01 |
| Nb Produits Dans L'emballage 2 | 8 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 15,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 1,167 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
