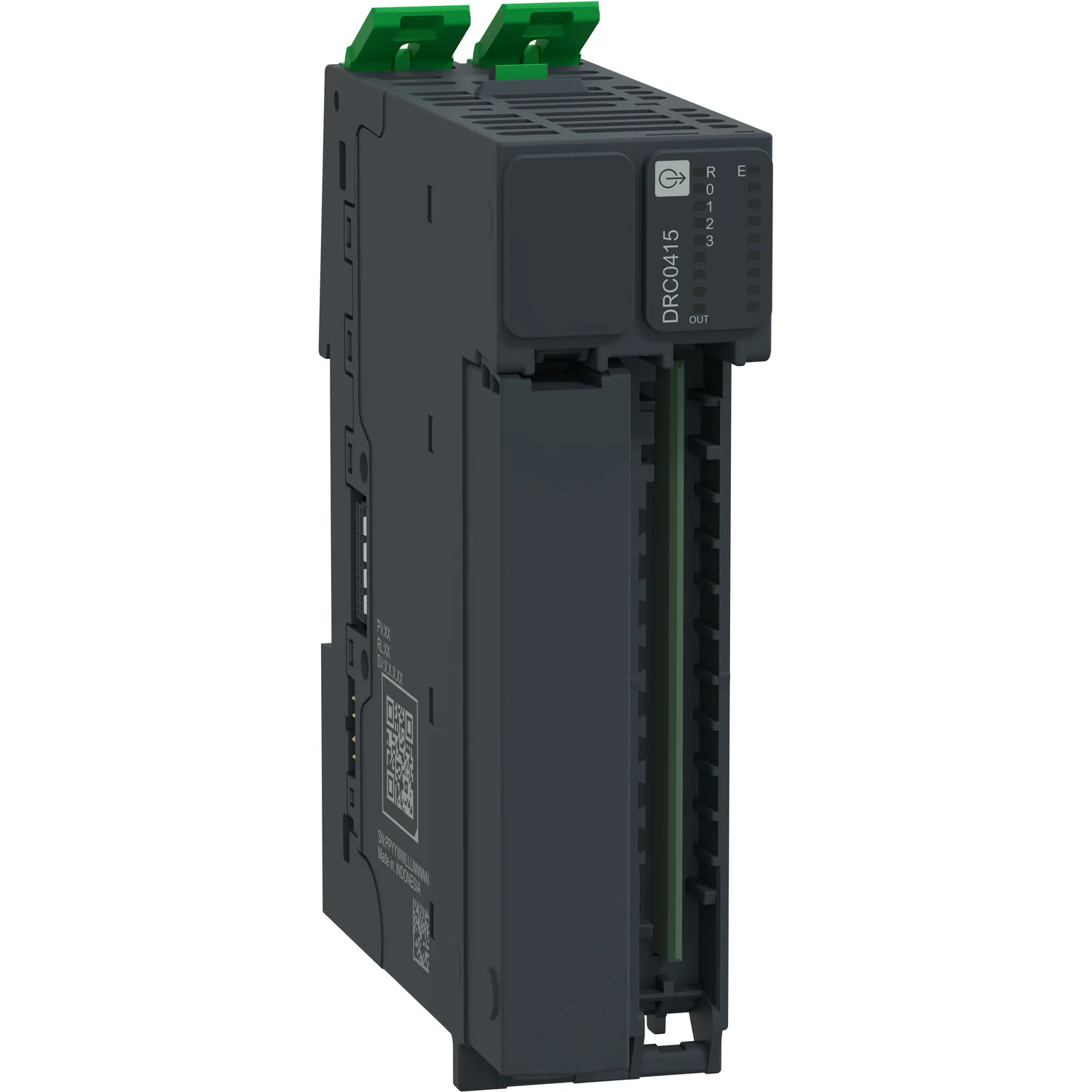

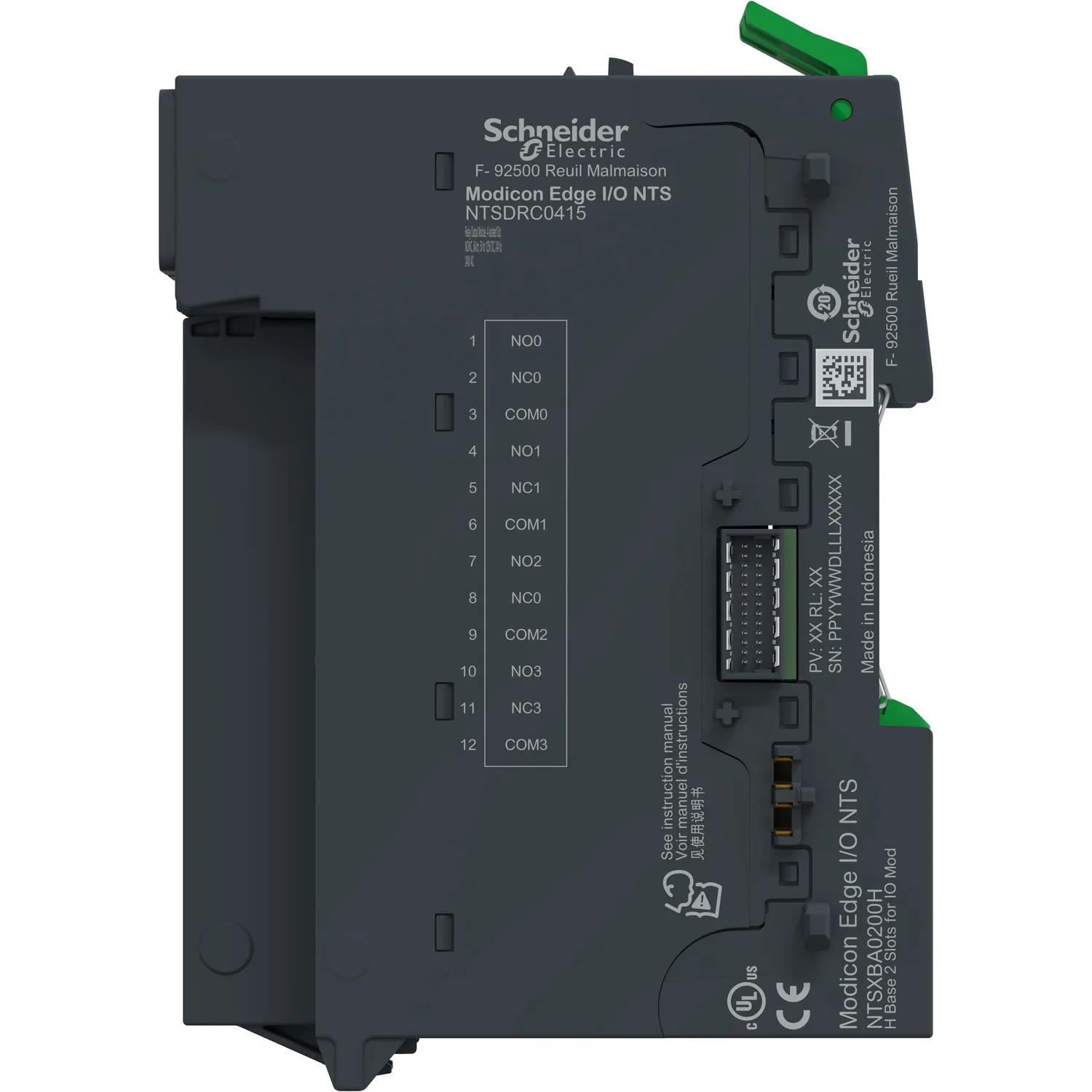

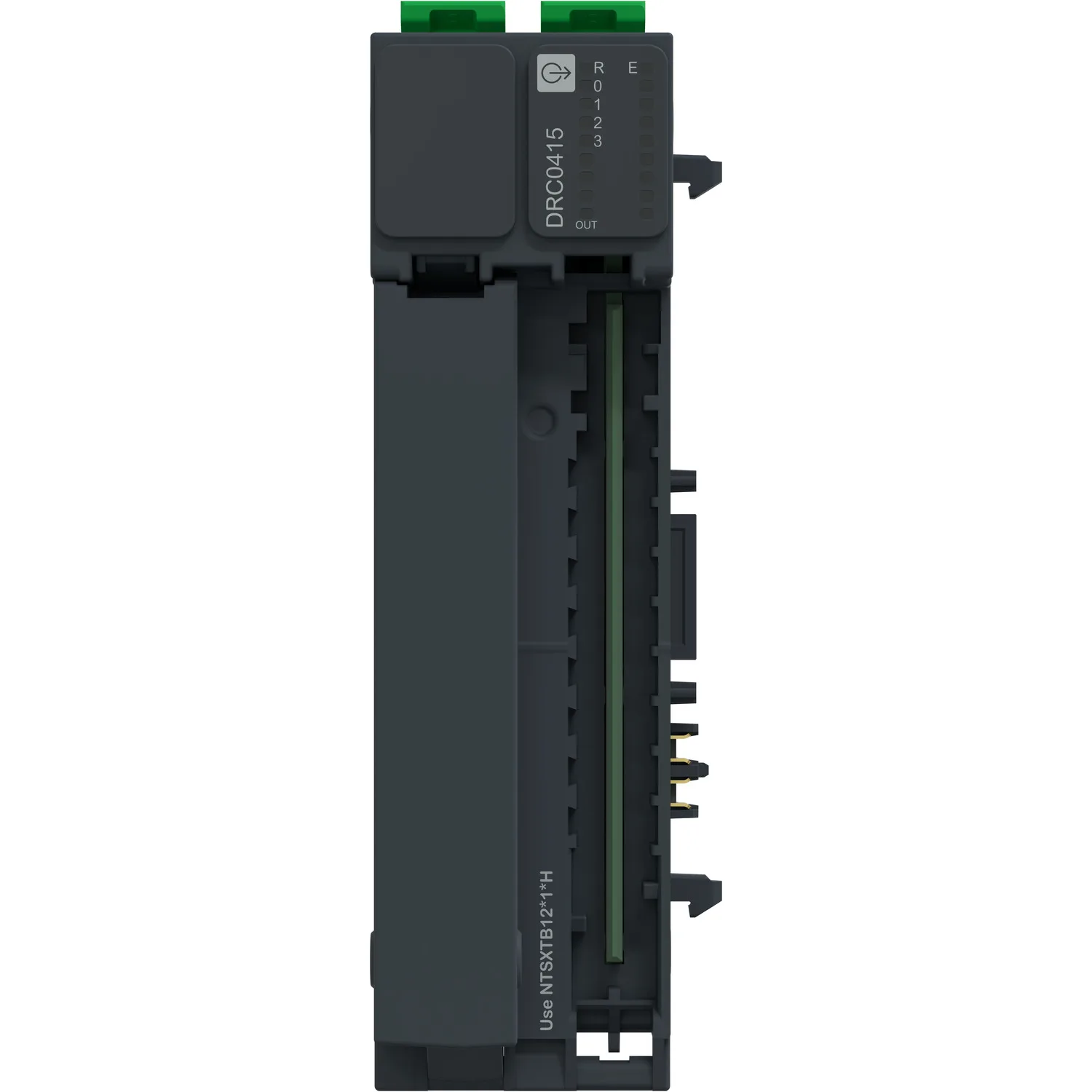

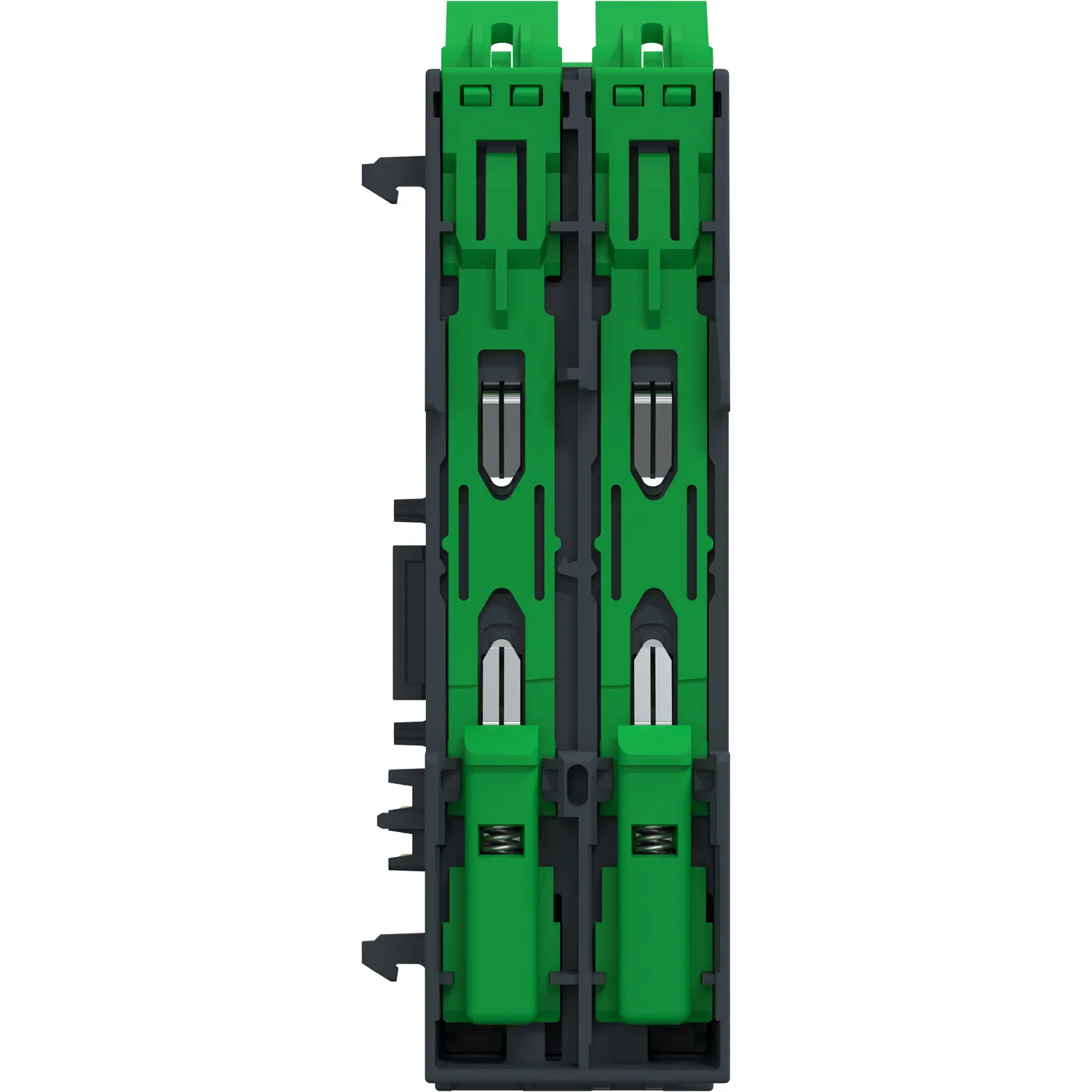

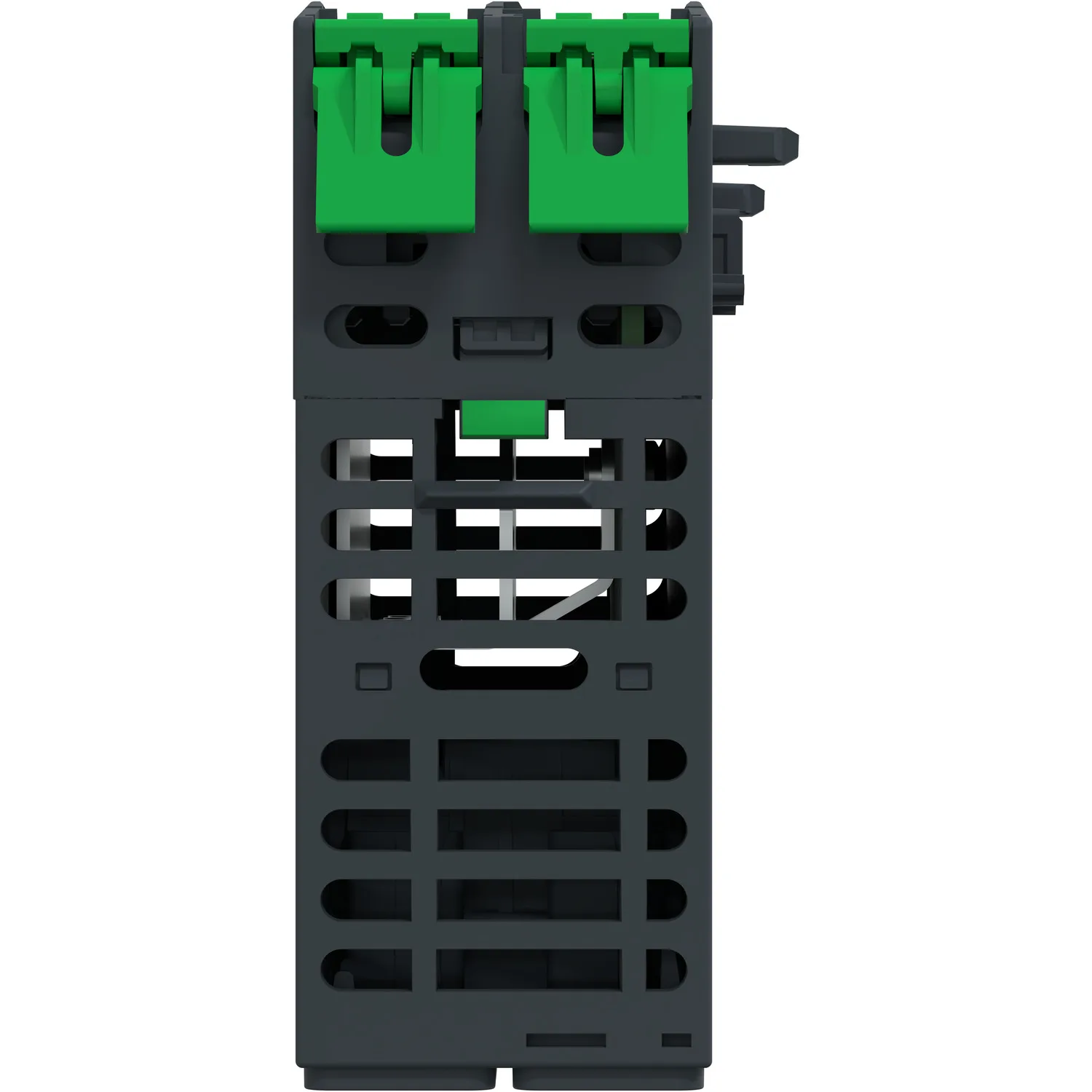

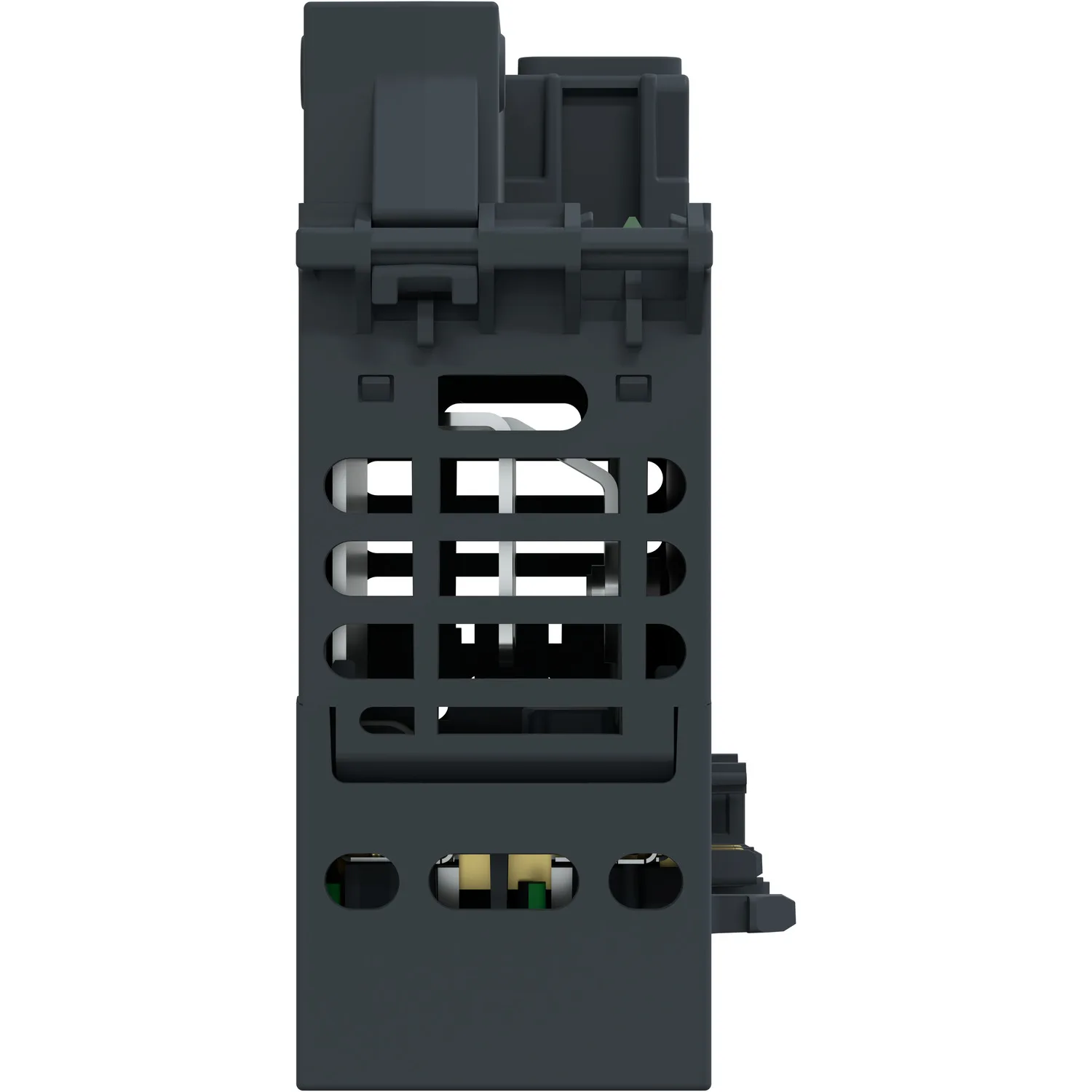

EdgeIO NTS Module+Base Sortie Relais 4 voies -NO/NF- 5 à 125Vcc-24 à 240Vca - 5A
Schneider NTSDRC0415K, EdgeIO NTS Module+Base Sortie Relais 4 voies -NO/NF- 5 à 125Vcc-24 à 240Vca - 5A. Catégorie : Modicon Edge I/O NTS. Demandez un devis pour le prix et le délai.
- Référence :NTSDRC0415K
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :245.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon Edge I/O NTS
- Type De Produit Ou Équipement
- Discrete output module kit
- Composition Du Kit
- NTSDRC0415 module; NTSXBA0200H base
- Accessoire Obligatoire
- NTSXTB12_1_H terminal block
Description du produit
Ce kit de sortie relais fait partie de la gamme Modicon Edge I/O NTS. Ce kit est un préassemblage d'une base et d'un module de sortie relais. Il dispose de 4 sorties relais NO/NC isolées, 5 A, fonctionnant entre 5 et 125 V CC et 24 V à 240 V CA. Il sert à contrôler divers appareils à l'aide de commutateurs relais NO/NC. Il fonctionne dans une plage de température de moins 40 à 70 degrés Celsius. Son degré de protection IP est IP20. Il mesure 116 mm de haut, 30 mm de large, 88 mm de profondeur et pèse 0,126 kg. Il est compatible avec les gammes de contrôleurs d’automatisme Modicon M262 et Modicon M580 et les accessoires de montage. Le boîtier contient le module déjà assemblé à sa base. Le kit s'installe sur un rail DIN, avec un clip de verrouillage mécanique. Modicon Edge I/O NTS est un système d'E/S prêt pour l'avenir pour l'agrégation de données. Modicon Edge I/O NTS est un système robuste d'E/S IP20 distribuées avec un large choix de modules.
Caractéristiques principales
- Device genuineness (certificat du fabricant)
- Module remplaçable à chaud
- Gagnez du temps et réduisez le délai de commercialisation
- Réduire les coûts et les temps d'arrêt imprévus
- Flexibilité accrue
- Piloté par les données et cybersécurisé
Caractéristiques techniques
Principales11
| Gamme De Produit | Modicon Edge I/O NTS |
|---|---|
| Type De Produit Ou Équipement | Discrete output module kit |
| Composition Du Kit | NTSDRC0415 module; NTSXBA0200H base |
| Accessoire Obligatoire | NTSXTB12_1_H terminal block |
| Compatibilité Produit | NTSN..... |
| Compatibilité De Gamme | Contrôleur logique/motion - Modicon M262; Modicon M580; Tiers |
| Application De L'appareil | Application industrielle |
| Nombre De Sortie Logique | 4 |
| Groupe De Voies De Sortie | 4 groups of 1 channels |
| Tension De Sortie Logique | 24…250 V CA; 5...125 V CC |
| Mode Opératoire | Asynchronous |
Complémentaires27
| Nombre De Sortie Logique | 4 relay outputs (form C with NO/NC) |
|---|---|
| Mode De Câblage De La Sortie | 2 fils |
| Courant De Sortie Logique | 5 A maximum per output at 30 Vdc or 250 Vac (resistive); 0,2 A maximum per output at 125 Vdc (resistive) |
| Courant Commuté Minimum | 10 mA 5 V CC |
| Fréquence De Sortie Logique | 2 Hz for resistive load; 0.5 Hz for inductive load; 2 Hz for lamp load |
| Temps De Réponse En Sortie | < 20 ms activation; < 13 ms désactivation |
| Durée De Vie Mécanique | 10000000 cycle |
| [Ith] Courant Thermique Conventionnel | 2 A per channel |
| Mise En Parallèle Des Sorties | Yes for logic links; Yes for redundant control of load |
| Diagnostic De Sortie | Power supply error per channel |
| Durée De Vie Électrique | 60000 cycle 5 A 250 V CA; 60000 cycle 5 A 30 V CC; 150000 cycle 2 A 250 V CA; 150000 cycle 2 A 30 V CC; 300000 cycle 1 A 250 V CA; 300000 cycle 1 A 30 V CC |
| Type D'alimentation | Alimentation du bus à partir du bus d'alimentation (24 Vcc); Field power from power supply field (5...125 Vdc or 24...250 Vac) |
| Limites De La Tension Assignée D'emploi | 20,4…28,8 V CC |
| Consommation Électrique Typique | 27,6 mA à 24 V CC sur le bus courant; 1,2 mA à 24 V CC sur le courant de champ interne maximum; 41,4 mA à 24 V CC sur le courant de champ interne maximum |
| Raccordement Électrique | Bornier à vis/ressort |
| Puissance Dissipée En W | 5,21 W maximum à 24V CC |
| Isolement Entre Voies | 1780 V AC |
| Isolement Entre Voies Et Bus | 3000 V AC |
| Isolement Entre Voies Et Terre | 3000 V AC |
| Permutation De Secours Sous Tension | Oui |
| Signalisation Locale | 1 DEL (vert) pour module en marche (RUN); 1 DEL par voie (vert) pour diagnostic de la voie; 1 DEL (rouge) pour erreur module (ERR) |
| Couleur Du Boitier | Gris |
| Support De Montage | Top hat type TH35-7.5 rail se conformer à CEI 60715; Top hat type TH35-15 rail se conformer à CEI 60715 |
| Hauteur | 116,6 mm |
| Largeur | 30 mm |
| Profondeur | 81 mm |
| Poids Net | 0,126 kg |
Environnement13
| Degré De Protection IP | IP20 |
|---|---|
| Marquage | CE; UKCA; CULus; RCM |
| Certifications Du Produit | CE; UKCA; CULus; RCM; Marine marchande - EU RO MR (en attente); EAC (en cours); ATEX Zone 2 (en attente); IECEx zone 2 (en attente); CCC Ex zone 2 (en attente) |
| Normes | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, interface type 1 et type 2; EN/IEC 61850-3, location G; EN/CEI 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Règlement Européen | 2014/30/EU - compatibilité electromagnétique; 2014/34/EU - ATEX directive; 2014/35/EU |
| Température De L'air Ambiant En Fonctionnement | -20…60 °C |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Humidité Relative | 5…95 % sans condensation |
| Altitude De Fonctionnement | 0...2000 m sans déclassement; 2000...4000 m avec déclassement |
| Degré De Pollution | 2 |
| Caractéristique D'environnement | Résistant au gaz C3 and G2 |
| Tenue Aux Vibrations | 1 gsans accessoire; 2 gavec accessoire |
| Tenue Aux Chocs Mécaniques | 15 g pour 11 ms (avec et sans accessoire) |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 12,000 cm |
| Largeur De L'emballage 1 | 4,500 cm |
| Longueur De L'emballage 1 | 8,500 cm |
| Poids De L'emballage (Kg) | 158,000 g |
| Type D'emballage 2 | S01 |
| Nb Produits Dans L'emballage 2 | 12 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 15,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 2,182 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
