Schneider
Harmony Control - NFC relais triphasé multifonction
Schneider RMNF22TB30, Harmony Control - NFC relais triphasé multifonction. Catégorie : Harmony Control Relays. Demandez un devis pour le prix et le délai.
- Référence :RMNF22TB30
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :114.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony Control Relays
- Type De Relais
- NFC control relay
- Nom Du Relais
- RMNF22
- Type De Commande
- Without Diagnostic button
Description du produit
- Il s'agit d'un relais de contrôle triphasé multifonction 8A, surveillant 3 phases ou 3 phases avec Neutre, avec une temporisation de 0.1 seconde à 60 minutes
- Avec l'application Harmony NFC, différentes alarmes peuvent être combinées à l'aide de logiques AND, OR et NOT pour créer des combinaisons de surveillance uniques pour les deux sorties relais configurables individuellement
- Le relais de contrôle triphasé NFC est une référence unique prenant en charge 7 fonctions : perte de phase, ordre des phases, asymétrie, sous-tension, surtension, sous-fréquence et surfréquence
- Le relais de contrôle triphasé est protégé IP20 (bornes), IP40 (boîtier) et IP40 (face avant)
- De plus, un mot de passe à 4 chiffres augmente la sécurité en empêchant toute modification non autorisée des réglages
- Les dimensions de ce RMNF22 sont 22.5mm (largeur) x 90mm (hauteur) x 99mm (profondeur) et son poids est de 0.125Kg
- Conforme à la norme internationale EN/IEC 60255-1 et aux certifications telles que UL, CSA, CE, CCC, EAC et RCM
- Vendu en tant qu'unité unique
- La surveillance et les tests sont désormais intuitifs, car les conditions de défaut précises peuvent être identifiées via les LED frontales et les données peuvent être analysées avec l'application Harmony NFC
- Cela permet de gagner du temps et d'augmenter l'efficacité.
Caractéristiques principales
- Profitez d'une sécurité supérieure avec protection par mot de passe
- Faites l'expérience d'une précision sans précédent, d'une maintenance prédictive et d'une sécurité supérieure.
- Sortie à logique positive pour protéger le système en cas de perte de puissance
- Temporisation réglable pour éviter les déclenchements intempestifs
- Compatible avec une large gamme d'applications telles que le levage, l'emballage, les ascenseurs, le textile, le pompage et l'eau.
Caractéristiques techniques
Principales7
| Gamme De Produit | Harmony Control Relays |
|---|---|
| Type De Relais | NFC control relay |
| Nom Du Relais | RMNF22 |
| Paramètres Surveillés Par Le Relais | Séquence de phase; Détection de défauts de phase; Détection de surtension; Détection de sous-tension; Surfréquence et sous-fréquence; Asymétrie |
| Type De Commande | Without Diagnostic button |
| App Pour Produit | Ecostruxure Industrial Device (téléchargeable vie Google Play ou Apple Store) |
| Compatibilité Produit | Dispositif mobile équipé de la technologie NFC |
Complémentaires30

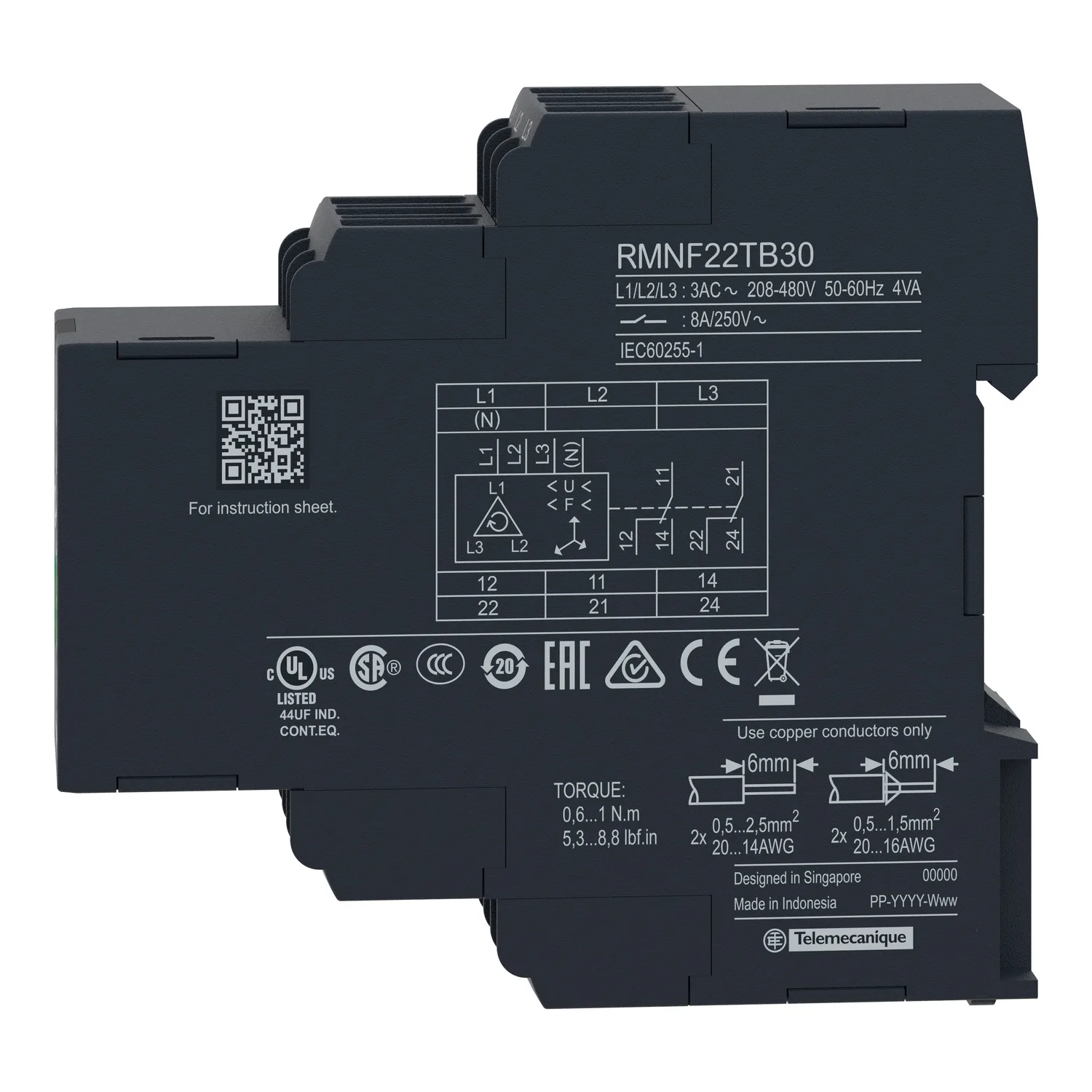

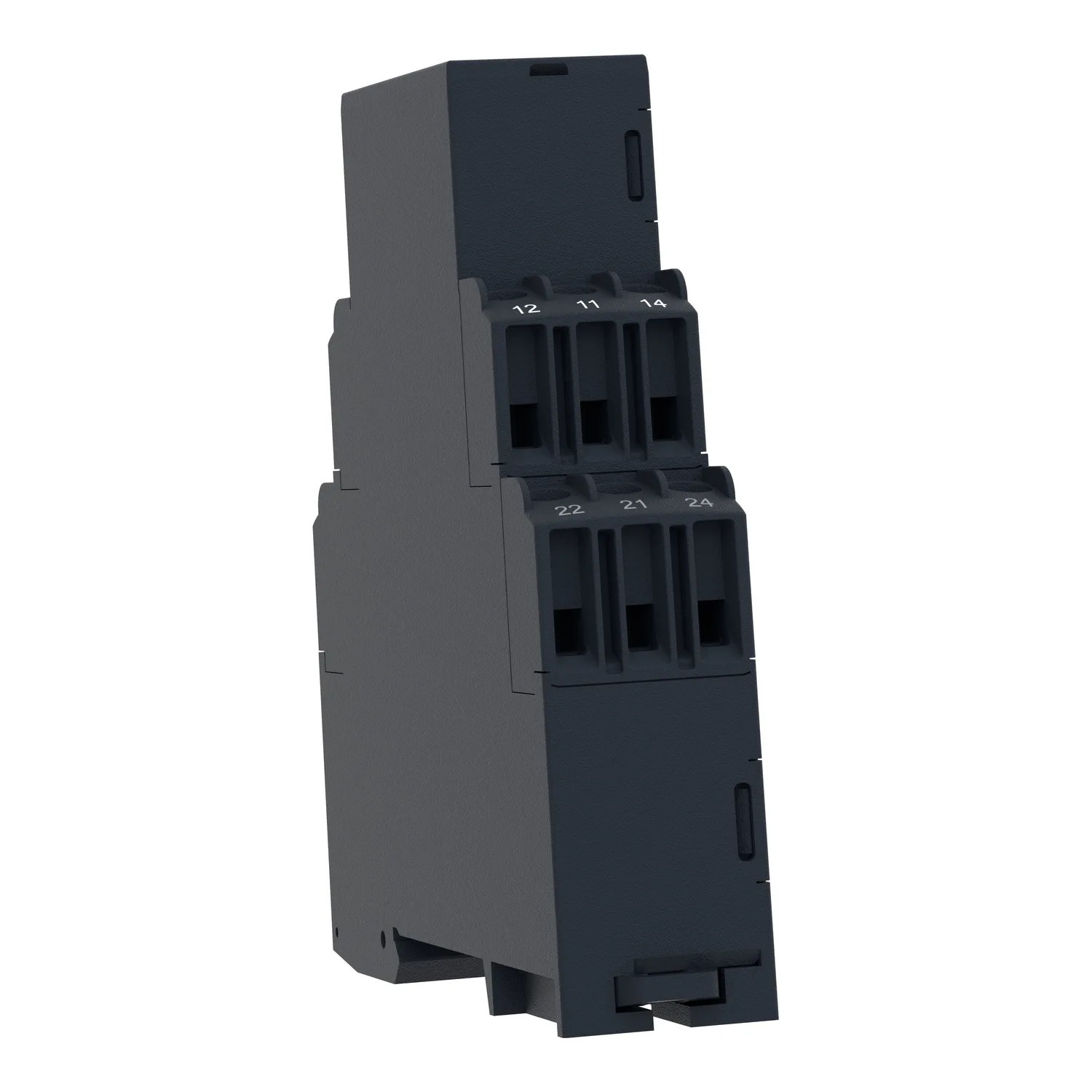

| Tension Nominale [Un] | 208…480 V CA 50/60 Hz non auto-alimenté; 120...277 V CA 50/60 Hz non auto-alimenté |
|---|---|
| Limites De La Tension D'alimentation | 166,4…576 V CA ligne à ligne; 96…332,4 V CA ligne au neutre |
| Fréquence De Tension D'alimentation | 50...60 Hz +/- 10 % |
| Puissance Consommée En VA | 4 VA à 480 V CA 60 Hz |
| Immunité Aux Micro Coupures | 10 ms less than or equal |
| Plage De Mesure | 208...480 V CA |
| Cycle De Mesure Maximal | 150 ms cycle de mesure en tant que valeur eff réelle |
| Tension De Réglage De Seuil | 2...20 % de Un sélectionné |
| Hystérésis | 3 % fixe de à tension nominale pour détection de défauts de phase |
| Asymétrie De Réglage De Seuil | 2...20 % de Un sélectionné |
| Précision De Répétition | +/- 0,5% pour circuit de mesure et d'entrée; +/- 3 % pour temporisation |
| Erreur De Mesure | +/- 0,05 %/°C avec variation de température; +/- 0.05 %/Hz avec variation de fréquence |
| Type De Temporisation | Réglable 0,1 s...60 min Tt - Temporisation en cas de défaut |
| Réglage Exact Du Temps De Retard | +/- 3 % pour 10 s...60 min plage de relais temporisé; +/- 300 ms pour 0…10 s plage de relais temporisé |
| Temps De Réinitialisation | 1500 ms à tension maximale nominale |
| Temps De Réponse | <= 300 ms (en cas d'un défaut) |
| Power On Delay | 650 ms |
| Contacts De Sortie | 2 "O/F" |
| Courant De Sortie Nominal | 8 A |
| Tension De Coupure Max | 250 V CA |
| Capacité De Commutation En VA | 2000 VA |
| Courant Commuté Minimum | 10 mA à 12 V CC |
| Courant Commuté Max | 8 A CA |
| Durée De Vie Électrique | 100000 cycle |
| Durée De Vie Mécanique | 10000000 cycle |
| Catégorie D'emploi | AC-15 250 V CA 3 A conforming to CEI 60947-5-1; DC-13 24 V CC 2 A conforming to CEI 60947-5-1; AC-1 250 V CA 8 A conforming to CEI 60947-4-1; DC-1 24 V CC 5 A conforming to CEI 60947-4-1 |
| Fréquence De Fonctionnement NFC | 13,56 MHz |
| Puissance RF Maximale Transmise | 0,0002 mW |
| Seuil D'alarme | 166...576 V réglable détection de surtension et de sous-tension (ligne à ligne); 96...332 V réglable détection de surtension et de sous-tension (ligne au neutre); 5...150 V réglable asymétrie; 45...66 Hz réglable surfréquence et sous-fréquence |
| Système D'exploitation | Androidversion >= V7.0; IOSversion >= V14.5 |
Environnement28

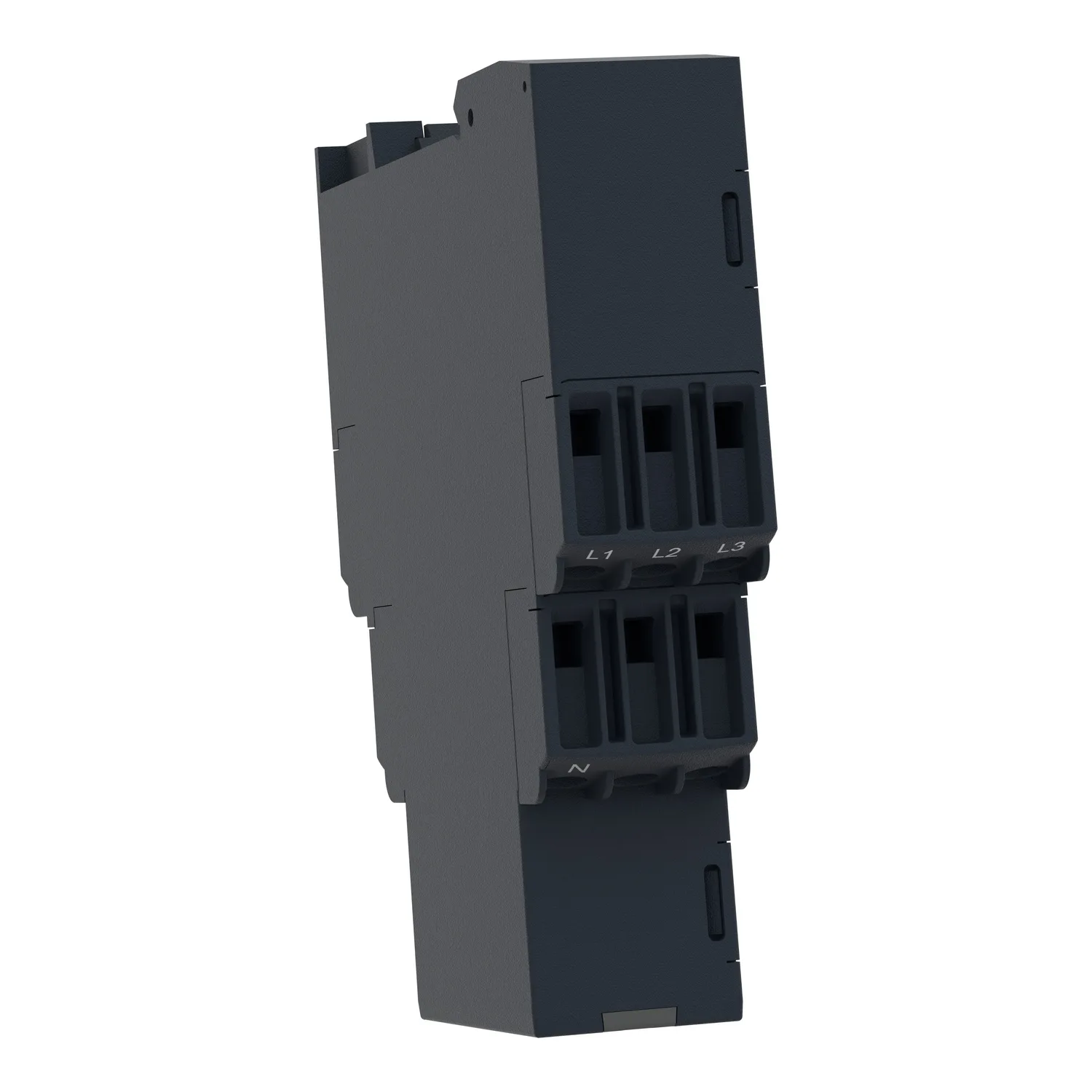

| Compatibilité Électromagnétique | Immunité aux environnements industriels se conformer à CEI 61000-6-2; Test d’immunité aux surtensions - niveau de test : 2 kV niveau 4 (mode différentiel) se conformer à CEI 61000-4-5; Immunité pour les environnements résidentiels/commerciaux/industrie légère se conformer à CEI 61000-6-1; Norme d'émission pour environnements industriels se conformer à CEI 61000-6-4; Test d’immunité aux surtensions |
|---|---|
| Normes | EN/CEI 60255-1 |
| Certifications Du Produit | CE; UL; CSA; CCC; EAC; RCM; UKCA |
| Marquage | WEEE; China RoHS; ROHS |
| Règlement Européen | 2014/30/EU - compatibilité electromagnétique; 2014/35/EU - directive basse tension; 2014/53/EU - directive équipements radioélectriques |
| Température Ambiante Pour Le Stockage | -40…70 °C; -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -30…60 °C; -30…60 °C |
| Humidité Relative | 93…97 % à 25…55 °C se conformer à CEI 60068-2-30; à 25…55 °C |
| Tenue Aux Vibrations | 0,075 mm (f= 10…58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-6; 1 gn (f= 58,1…150 Hz) pas en fonctionnement se conformer à CEI 60068-2-6; 0,035 mm (f= 10…60,1 Hz) en fonctionnement se conformer à CEI 60068-2-6; 0,5 gn (f= 60,1…150 Hz) en fonctionnement se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-27; 5 gn (durée = 11 ms) pour en fonctionnement se conformer à CEI 60068-2-27 |
| Degré De Protection IP | IP20 se conformer à CEI 60529 (bornes); IP40 se conformer à CEI 60529 (enveloppe); IP40 se conformer à CEI 60529 (panneau avant) |
| Degré De Pollution | 3 se conformer à CEI 60664-1; 3 se conformer à UL 508 |
| Catégorie De Surtension | III se conformer à CEI 60664-1; III se conformer à UL 508 |
| Tension D'essai Diélectrique | 2,5 kV CA 50 Hz, 1 mn se conformer à CEI 60255-27 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 4 kV se conformer à CEI 60664-1 |
| Résistance D'isolement | > 100 MOhm à 500 V CC se conformer à CEI 60255-27 |
| [Ui] Tension Assignée D'isolement | 400 V se conformer à CEI 60664-1 |
| Position De Fonctionnement | Toutes positions sans déclassement |
| Mode De Raccordement | Bornes à vis, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) rigide sans embout; Bornes à vis, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexible avec embout; Bornes à vis, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 12) rigide sans embout; Bornes à vis, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexible avec embout |
| Couple De Serrage | 0,6…1 N.m se conformer à CEI 60947-1; 0,6…1,006 N.m |
| Matière Du Boîtier | Polycarbonate |
| Signalisation Locale | Un, vert DEL: (permanent) pour puissance ON; R1, ambre DEL: (permanent) pour relais alimenté; R1, ambre DEL: (clignotant) pour temporisation en cours; R2, ambre DEL: (permanent) pour relais alimenté; R2, ambre DEL: (clignotant) pour temporisation en cours; PL, rouge DEL: (permanent) pour alarme défaut de phase déclenchée; PS, rouge DEL: (clignotant) pour alarme perte séquence de phase déclenchée; |
| Support De Montage | 35 mm DIN rail symmétrique se conformer à CEI 60715 |
| Reliability Data | MTTF = 128.5 years |
| Hauteur | 90 mm; 88,9 mm |
| Largeur | 22,5 mm; 22,9 mm |
| Profondeur | 99 mm; 99,06 mm |
| Poids Net | 0,125 kg; 0,13 kg |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 3,000 cm |
| Largeur De L'emballage 1 | 10,000 cm |
| Longueur De L'emballage 1 | 10,800 cm |
| Poids De L'emballage (Kg) | 138,000 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 36 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 5,578 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 576 |
| Hauteur De L'emballage 3 | 75,000 cm |
| Largeur De L'emballage 3 | 60,000 cm |
| Longueur De L'emballage 3 | 80,000 cm |
| Poids De L'emballage 3 | 98,000 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
