Schneider

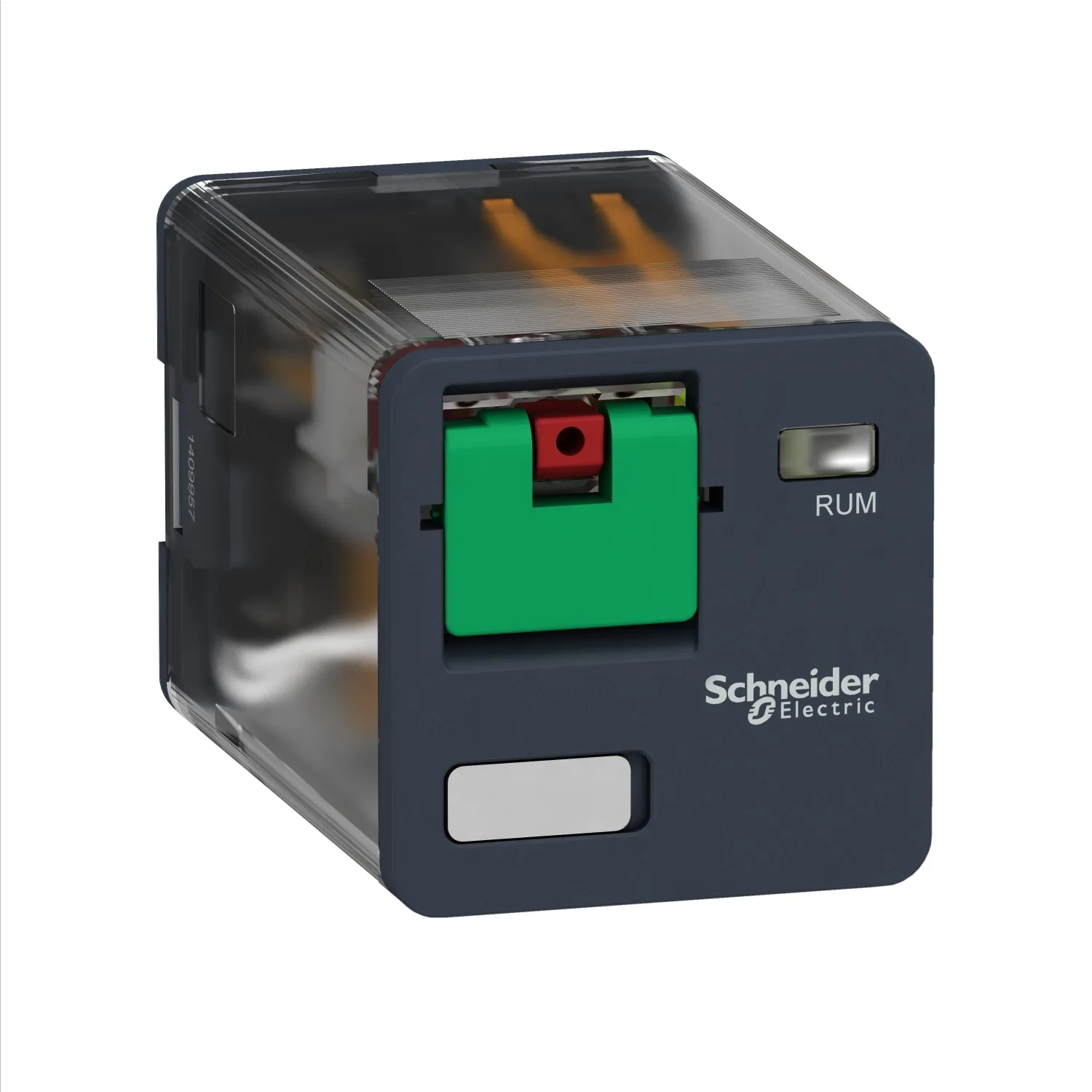

Harmony Relay RUM - relais universel - embrochable - test - 3OF - 10A - 24VAC
Schneider RUMC31B7, Harmony Relay RUM - relais universel - embrochable - test - 3OF - 10A - 24VAC. Catégorie : Harmony Electromechanical Relays. Demandez un devis pour le prix et le délai.
- Référence :RUMC31B7
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :20.80 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony Electromechanical Relays
- Nom De Série
- RUM séries
- Type De Produit Ou Équipement
- Relais embrochable
- Type De Relais
- Relais universel
Description du produit
- Ce relais enfichable universel Harmony RUM utilise des broches cylindriques, possède une tension de bobine de commande de 24V AC et 3 contacts inverseurs tripolaires à double effet évalués à 10A. "Fournit une solution système complète pour les applications les plus exigeantes
- Offre également un bouton de test verrouillable en une seule étape
- Aide à réduire la taille des boîtiers et à augmenter la fiabilité de la machine, peut être monté presque partout
- Le produit est IP40 et dispose d'un couvercle transparent permettant à l'opérateur de contrôler visuellement l'état des contacts
- Offre une opérabilité pour les systèmes automatiques logiques intégrés au matériel pour compléter les fonctions des automates programmables industriels (API)
Caractéristiques principales
- Aide à réduire la taille du boîtier, lui permettant d'être monté presque partout
- Fournit une solution économique pour la mise en œuvre de nombreuses fonctions de commutation avec un grand nombre de contacts.
- C'est une conception flexible pour un gain de place
- Le type à socle assure une installation et une maintenance faciles
- Le dernier relais d'interface doté d'une fonction de test verrouillable en une seule étape pour garantir la sécurité de l'utilisateur
Caractéristiques techniques
Principales9
| Gamme De Produit | Harmony Electromechanical Relays |
|---|---|
| Nom De Série | RUM séries |
| Type De Produit Ou Équipement | Relais embrochable |
| Type De Relais | Relais universel |
| Type Et Composition Des Contacts | 3 "OF" |
| Etat LED | Sans |
| Type De Commande | Bouton de test verrouillable |
| [Uc] Tension Circuit De Commande | 24 V CA 50/60 Hz |
| [Ithe] Courant Thermique D'emploi Sous Enveloppe | 10 A à -40…55 °C |
Complémentaires28
| [Uimp] Tension Assignée De Tenue Aux Chocs | 4 kV (1,2/50 µs) |
|---|---|
| Capacité De Commutation Minimum | 170 mW à 10 mA, 17 V |
| Durée De Vie Électrique | 100000 cycle pour résistive charge |
| Consommation Moyenne De La Bobine En VA | 3 à 60 Hz |
| Temps De Fonctionnement | 20 ms à tension nominale |
| Limites De La Tension Assignée D'emploi | 19.2...26.4 V CA |
| [Ui] Tension Assignée D'isolement | 250 V se conformer à CEI; 300 V se conformer à CSA; 300 V se conformer à UL |
| Temps De Déclenchement | 20 ms à tension nominale |
| Tension De Coupure Max | 250 V se conformer à CEI |
| Seuil De Tension De Retombée | >= 0,15 Uc CA |
| [Ie] Courant Assigné D'emploi | 10 A à 277 V CA se conformer à UL; 10 A à 30 V CC se conformer à UL; 10 A à 277 V CA (même polarité) se conformer à CSA; 10 A à 30 V CC se conformer à CSA; 5 A à 250 V CA (NF) se conformer à CEI; 5 A à 28 V CC (NF) se conformer à CEI; 10 A à 250 V CA (NO) se conformer à CEI; 10 A à 28 V CC (NO) se conformer à CEI |
| Résistance Moyenne De La Bobine | 72 Ohm à 20 °C +/- 15 % |
| Pouvoir De Commutation Max | 2 500 VA/280 W |
| Durée De Vie Mécanique | 5000000 cycle |
| Données De Fiabilité De Sécurité | B10d = 100000 |
| Taux De Fonctionnement | <= 18000 cycles/heure sans charge; <= 1200 cycles/heure sous-charge |
| Coefficient D'utilisation | 20 % |
| Code De Compatibilité | RUM |
| Tenue Diélectrique | 1500 V CA entre contacts avec microcoupure; 2500 V CA entre bobine et contact avec renforcé; 2000 V CA entre pôles avec basique |
| Catégorie De Protection | RT I |
| Degré De Pollution | 2 |
| Position De Fonctionnement | Toutes positions |
| Niveaux De Test | Niveau A groupe de montage |
| Présentation Du Produit | Produit complet |
| Matière Des Contacts | AgNi |
| Forme Des Broches | Cylindrique |
| Poids Net | 0,086 kg |
| Courant De Charge | 10 A à 250 V CA; 10 A à 28 V CC |
Environnement7
| Température De L'air Ambiant En Fonctionnement | -40…55 °C |
|---|---|
| Degré De Protection IP | IP40 |
| Normes | CSA C22.2 No 14; UL 508; CEI 61810-1 |
| Certifications Du Produit | CSA; EAC; UL |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Tenue Aux Vibrations | 3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en fonctionnement; 4 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en non fonctionnement |
| Tenue Aux Chocs Mécaniques | 10 gn (durée = 11 ms) pour en fonctionnement se conformer à CEI 60068-2-27; 10 gn (durée = 11 ms) pour en non fonctionnement se conformer à CEI 60068-2-27 |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 3,500 cm |
| Largeur De L'emballage 1 | 3,500 cm |
| Longueur De L'emballage 1 | 7,000 cm |
| Poids De L'emballage (Kg) | 88,000 g |
| Type D'emballage 2 | BB1 |
| Nb Produits Dans L'emballage 2 | 10 |
| Hauteur De L'emballage 2 | 4,000 cm |
| Largeur De L'emballage 2 | 14,600 cm |
| Longueur De L'emballage 2 | 20,000 cm |
| Poids De L'emballage 2 | 946,000 g |
| Type D'emballage 3 | S02 |
| Nb Produits Dans L'emballage 3 | 60 |
| Hauteur De L'emballage 3 | 15 cm |
| Largeur De L'emballage 3 | 30 cm |
| Longueur De L'emballage 3 | 40 cm |
| Poids De L'emballage 3 | 6,163 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
