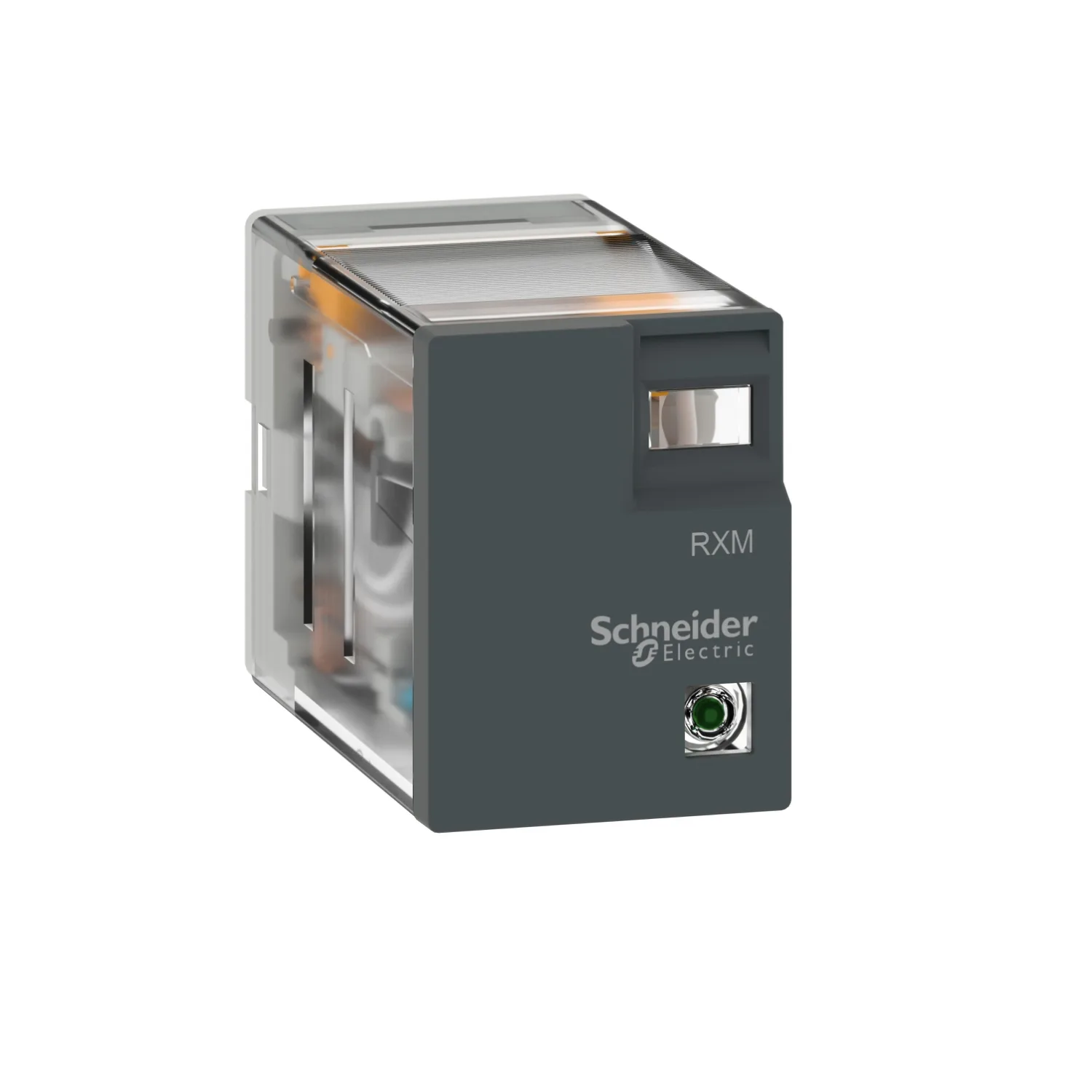

Harmony Relais RXM4L - Embrochable - 4OF - 3A - 24Vcc - LED
Schneider RXM4LB2BD, Harmony Relais RXM4L - Embrochable - 4OF - 3A - 24Vcc - LED. Catégorie : Harmony Electromechanical Relays. Demandez un devis pour le prix et le délai.
- Référence :RXM4LB2BD
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :10.10 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony Electromechanical Relays
- Nom De Série
- RXM séries
- Type De Produit Ou Équipement
- Relais embrochable
- Type De Relais
- Relais miniature
Description du produit
Les relais miniatures RXM font partie des relais électromécaniques Harmony. Il s'agit d'un relais enfichable à monter sur une prise RXZE. Il s'agit d'un relais à 4 contacts de sortie avec un courant nominal de 3A et une tension de circuit de commande de 24Vcc. Il offre également un indicateur mécanique où un drapeau orange indique l'état du contact du relais. Le produit est IP40 et possède un capot transparent permettant à l'opérateur d'inspecter visuellement l'état des contacts. Un voyant vert à l'avant s'allume lorsque le relais est sous tension. Affichage d'état avec LED, signal clair à la fois le jour et la nuit. Sa conception convient aux machines industrielles, à l'emballage, au textile, au CVC, aux panneaux de commande d'automatisation, aux tableaux de distribution basse/moyenne tension, aux commandes de moteur, aux interfaces d'automates programmables industriels, aux alimentations, aux équipements du bâtiment ou médicaux, aux commandes d'éclairage. Ce produit est conforme aux normes internationales et aux certifications telles que IEC, CE. Le relais RXM doit être utilisé avec une prise RXZE RXZE1M4C. Pour protéger contre les vibrations, une pince métallique RXZ410 peut être ajoutée à la prise. Il est commercialisé par lot de 10 et la référence comprend uniquement le relais. Les relais enfichables RXMLB sont une série de relais enfichables industriels conçus pour les systèmes d'automatisation simples et complexes et disponibles avec 2 contacts CO (5A), 4 contacts CO (3A).
Caractéristiques principales
- Adapté aux besoins des clients pour la gestion de la plupart des applications de panneau de commande générales
- Pratique à utiliser la visualisation de l'état du relais grâce à l'indicateur mécanique et à la LED
- Performances sûres, fiabilité des produits, conformité aux normes industrielles et éco-conception
- Facile à sélectionner, sélection simple et grande disponibilité
- Indicateur mécanique de l'état des contacts
- Durabilité électrique de 100 000 cycles
Caractéristiques techniques
Principales7
| Gamme De Produit | Harmony Electromechanical Relays |
|---|---|
| Nom De Série | RXM séries |
| Type De Produit Ou Équipement | Relais embrochable |
| Type De Relais | Relais miniature |
| Type Et Composition Des Contacts | 4 F/O |
| [Uc] Tension Circuit De Commande | 24 V CC |
| [Ithe] Courant Thermique D'emploi Sous Enveloppe | 3 A à -40…55 °C |
Complémentaires27
| Etat LED | Avec |
|---|---|
| Type De Commande | Sans bouton de test verrouillable |
| [Ie] Courant Assigné D'emploi | 1,5 A à 28 V (CC) NF se conformer à CEI; 1,5 A à 250 V (CA) NF se conformer à CEI; 3 A à 28 V (CC) NO se conformer à CEI; 3 A à 250 V (CA) NO se conformer à CEI; 3 A à 24 V (CC) NO se conformer à CEI; 3 A à 220 V (CA) NO se conformer à CEI; 3 A à 28 V (CC) se conformer à UL; 3 A à 250 V (CA) se conformer à UL |
| Capacité De Commutation Minimum | 25 mW sous réserve de la fréquence de commut, l'enviro. ou niveau de fiabilité etc |
| Limites De La Tension Assignée D'emploi | 19.2...26.4 V CC |
| [Ui] Tension Assignée D'isolement | 250 V se conformer à CEI |
| Tension De Coupure Max | 250 V CA; 28 V CC |
| Seuil De Tension De Retombée | >= 0,1 Uc CC |
| Courant De Charge | 3 A à 250 V CA; 3 A à 28 V CC |
| Pouvoir De Commutation Max | 750 VA CA; 84 W CC |
| Courant Commuté Minimum | 5 mA sous réserve de la fréquence de commut, l'enviro. ou niveau de fiabilité etc |
| Tension De Commutation Minimale | 5 V sous réserve de la fréquence de commut, l'enviro. ou niveau de fiabilité etc |
| Résistance Moyenne | 640 Ohm à 23 °C +/- 10 % |
| Consommation Moyenne De La Bobine | 0,9 W, CC |
| Durée De Vie Mécanique | 20000000 cycle |
| Données De Fiabilité De Sécurité | B10d = 100000 |
| Taux De Fonctionnement | <= 1200 cycles/heure sous-charge; <= 18000 cycles/heure sans charge |
| Coefficient D'utilisation | 20 % |
| Tenue Diélectrique | 2000 V CA entre bobine et contact avec isolement de base; 2000 V CA entre pôles avec isolement de base; 1000 V CA entre contacts avec microcoupure |
| Catégorie De Protection | RT I |
| Degré De Pollution | 2 |
| Position De Fonctionnement | Toutes positions |
| Niveaux De Test | Niveau A groupe de montage |
| Vente Par Quantité Indivisible | 10 |
| Matière Des Contacts | Alliage d’argent (Ag/Ni) |
| Forme Des Broches | Plat (type faston) |
| Poids Net | 0,034 kg |
Environnement4
| Normes | CEI 61810-1 (iss. 2); CE; UL 508 |
|---|---|
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Tenue Aux Vibrations | 3 gn, amplitude = +/- 1 mm (f = 10…50 Hz)fonctionnement se conformer à CEI 60068-2-6; 6 gn, amplitude = +/- 1 mm (f = 10…50 Hz)en non fonctionnement se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 30 gn pour en non fonctionnement se conformer à CEI 60068-2-27; 10 gn pour en fonctionnement se conformer à CEI 60068-2-27 |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 2 cm |
| Largeur De L'emballage 1 | 3 cm |
| Longueur De L'emballage 1 | 4,5 cm |
| Poids De L'emballage (Kg) | 35,5 g |
| Type D'emballage 2 | BB1 |
| Nb Produits Dans L'emballage 2 | 10 |
| Hauteur De L'emballage 2 | 3,4 cm |
| Largeur De L'emballage 2 | 10,4 cm |
| Longueur De L'emballage 2 | 12,8 cm |
| Poids De L'emballage 2 | 393 g |
| Type D'emballage 3 | S02 |
| Nb Produits Dans L'emballage 3 | 270 |
| Hauteur De L'emballage 3 | 15 cm |
| Largeur De L'emballage 3 | 30 cm |
| Longueur De L'emballage 3 | 40 cm |
| Poids De L'emballage 3 | 11,102 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
