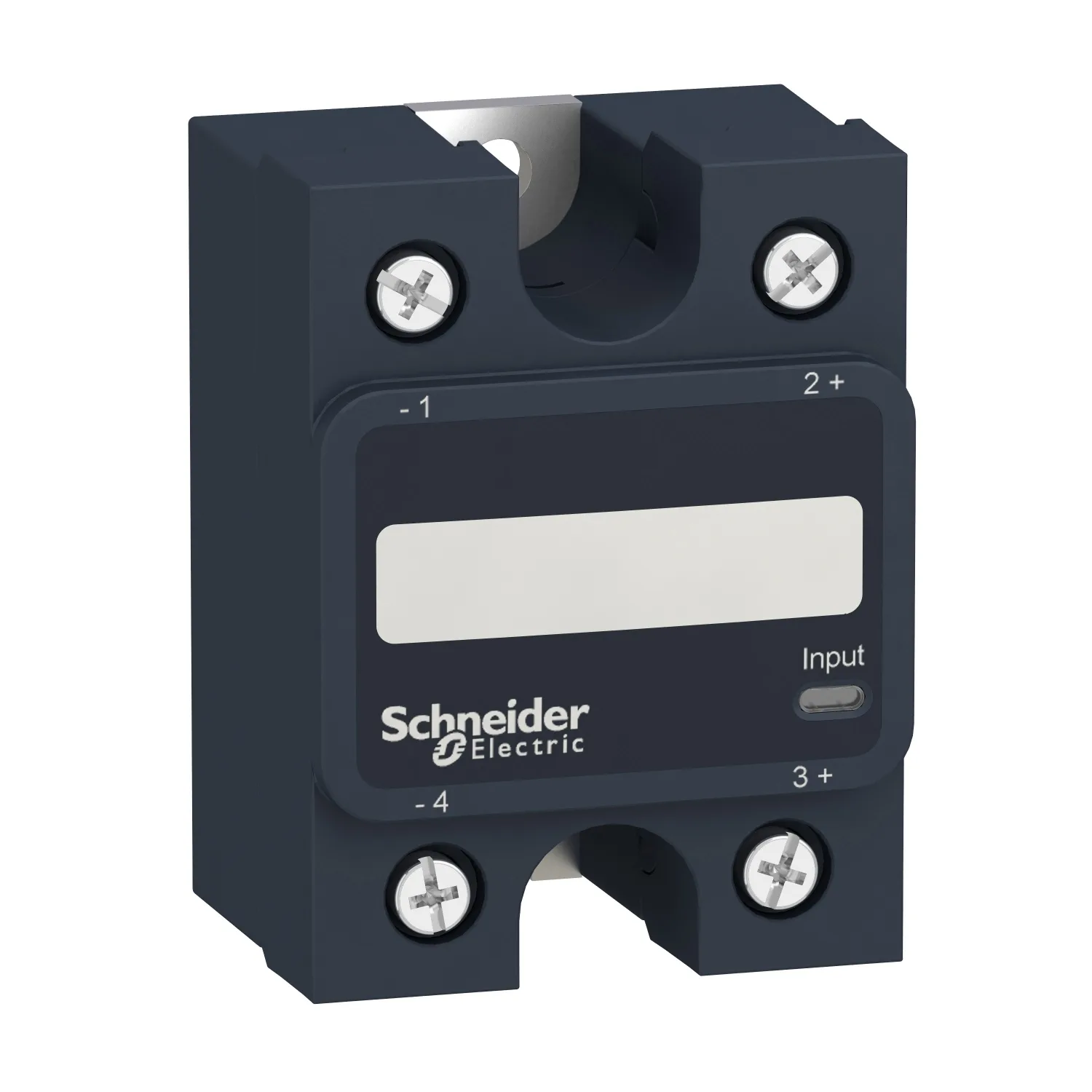

Harmony Relay - Relais statique - panneau - cde 90-280Vca - 24-300Vca - 25A
Schneider SSP1A125M7T, Harmony Relay - Relais statique - panneau - cde 90-280Vca - 24-300Vca - 25A. Catégorie : Harmony Solid State Relays. Demandez un devis pour le prix et le délai.
- Référence :SSP1A125M7T
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :89.50 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony Solid State Relays
- Accessoire Fournis
- Conducteur thermique
- Type De Produit Ou Équipement
- Relais montage panneau
- Nom De L'appareil
- SSP1
Description du produit
Ce relais statique pour montage en fond d’armoire accepte les câblages de type câble nu, embouts de câble sertis, cosses à fourche ou cosses annulaires. Il se monte sur la surface métallique de tableaux avec une excellente capacité de dissipation de la chaleur grâce à son interface thermique installée en usine ou sur des profilés DIN avec radiateur thermique en option. Il est équipé d’un témoin d’état visuel indiquant l’état de son entrée et une sortie d’alarme permettant de fournir une réponse rapide à des événements imprévus. Il est également équipé d’un bouton de test pour faciliter les opérations de débogage, de test et de mise en service.
Caractéristiques techniques
Principales9
| Gamme De Produit | Harmony Solid State Relays |
|---|---|
| Accessoire Fournis | Conducteur thermique |
| Type De Produit Ou Équipement | Relais montage panneau |
| Nom De L'appareil | SSP1 |
| Support De Montage | Panneau |
| Nombre De Phases | Monophasé |
| [In] Courant Nominal | 25 A |
| Type De Sortie Statique | Sortie SCR; Commutation tension nulle |
| Mode De Commutation De Sortie | Commutation tension nulle |
Complémentaires30
| Test Button | Sans bouton de test |
|---|---|
| [Uc] Tension Circuit De Commande | 90...280 V CA |
| Tension De Commutation Minimale | 90 V CA marche |
| Tension De Coupure Max | 10 V CA arrêt |
| Temps De Réponse | 30 ms (arrêt); 25 ms (marche) |
| Courant D'entrée | 5…10 mA |
| Tension De Sortie | 24...300 V CA |
| Courant De Charge | 0,15…25 A |
| Surtension Transitoire | 600 V |
| Courant De Pointe | 250 A pour 16,6 ms |
| Maximum I²t Pour La Fusion | 259 A².s pour 8,33 ms à 60 Hz; 285 A².s pour 10 ms à 50 Hz |
| Type De Coordination | Type 1 - 25 A disjoncteur miniature (MCB) - courbe B; Type 2 - 20 A disjoncteur miniature (MCB) - courbe B |
| Courant De Fuite Maximum | 1 mA arrêt |
| Chute De Tension Maximale | <1,15 V en marche |
| DV/dt | 500 V/µs arrêt à tension maximale |
| Facteur De Puissance | 0,5 (avec charge maximale) |
| Puissance Du Contrôle Moteur | 0,5 hp 120 V CA; 1 hp 240 V CA |
| Résistance D'isolement | 1000 MΩ à 500 V CC |
| Capacitance Maximale | 8 pF pour entrée/sortie |
| Tenue Diélectrique | 4 kV CA pour entrée/sortie; 4 kV CA pour entrée ou sortie du boîtier |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV sortie vers coffret; 6 kV entrée vers sortie |
| Couple De Serrage | 1,5...1,7 N.m pour entrée; 2...2,2 N.m pour sortie |
| Mode De Raccordement | Bornes à vis : 0,2...3,3 mm², (AWG 24...AWG 12) avec embout pour entrée; Bornes à vis : 0,5...5,26 mm², (AWG 20...AWG 10) avec embout pour sortie; Bornes à vis : 0,2...3,3 mm², (AWG 24...AWG 12) sans embout pour entrée; Bornes à vis : 0,5...8,26 mm², (AWG 20...AWG 8) sans embout pour sortie; Connecteurs pour étiquettes à fourche : 9,2 x 4 mm pour entrée; Cosses à œil : 9,2 x 4 mm pour entrée; Conn |
| Résistance Thermique | 0,8 °C/W jonction vers coffret |
| Impédance Du Bloc Thermique | 0,48 °C-in²/W à 25 kg/cm3 |
| Indicateur LED | DEL, vert pour entrée |
| Degré De Protection IP | IP20 |
| Données De Fiabilité De Sécurité | MTTFd = 1875,9 années; B10d = 1731395 |
| Poids Net | 89,2 g |
| Présentation Du Produit | Produit complet |
Environnement7
| Température De L'air Ambiant En Fonctionnement | -40…80 °C |
|---|---|
| Température Ambiante Pour Le Stockage | -40…125 °C |
| Degré De Pollution | 2 |
| Catégorie De Surtension | III |
| Certifications Du Produit | CSA; UL; CE; EAC |
| Marquage | UL; CSA; EAC; CE |
| Normes | CSA C22.2 No 14-13; CEI 62314; CEI 60950-1; UL 508 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 3,8 cm |
| Largeur De L'emballage 1 | 4,8 cm |
| Longueur De L'emballage 1 | 6,5 cm |
| Poids De L'emballage (Kg) | 99,0 g |
| Type D'emballage 2 | S01 |
| Nb Produits Dans L'emballage 2 | 30 |
| Hauteur De L'emballage 2 | 15 cm |
| Largeur De L'emballage 2 | 15 cm |
| Longueur De L'emballage 2 | 40 cm |
| Poids De L'emballage 2 | 3,29 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
