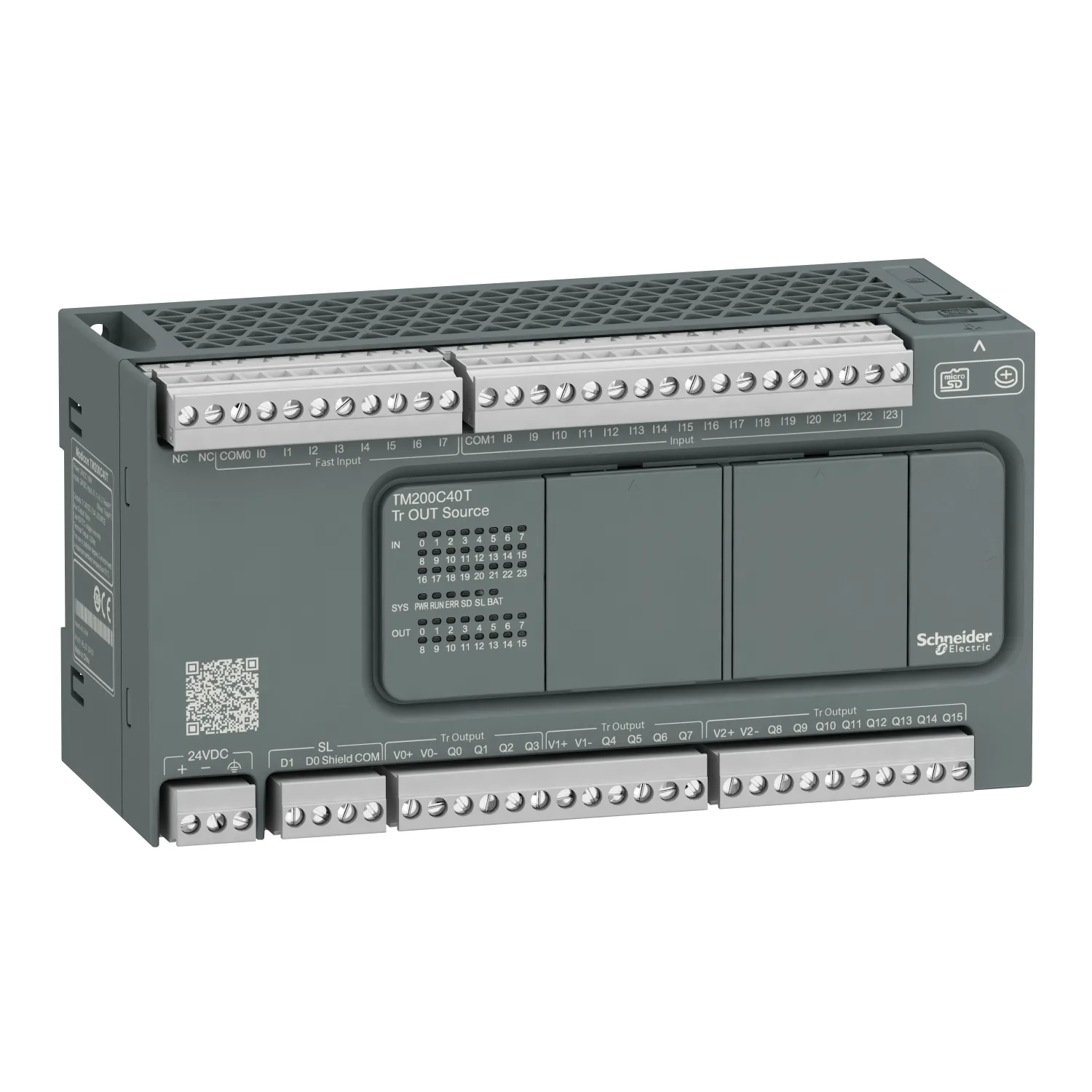

TM200C40T - M200 PLC, 24 DI, 16 DO Transistor
Schneider TM200C40T, M200 PLC, 24 DI, 16 DO Transistor. Catégorie : Modicon M200. Demandez un devis pour le prix et le délai.
- Référence :TM200C40T
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :514.00 EUR (Request a quote)
Caractéristiques clés
- Ürün Serisi
- Modicon M200
- Ürün Ya Da Bileşen Tipi
- Lojik kontrolör
- [Us] Nominal Besleme Gerilimi
- 24 V DC
- Dijital G/Ç Sayısı
- 40
Description du produit
Ce produit fait partie de la gamme Easy Modicon M200, une offre de contrôleurs logiques pour machines simples et contrôle de mouvement à 2 axes avec jusqu'à 196 E/S. Le contrôleur dispose de 16 entrées numériques, 4 entrées numériques rapides, 4 entrées haute vitesse et 16 sorties transistor (Source) incluant 2 sorties numériques rapides. La tension d'alimentation est de 24VDC. Il dispose de 1 port série (RS 485 - Modbus SL / ASCII) et d'un port USB (Mini-B) pour la programmation. Le contrôleur est disponible à un prix abordable sans compromis sur la simplicité, la robustesse, la disponibilité et les services. Il permet le contrôle de processus PID, le contrôle de position PTO, PWM et PLS. La limite de tension (y compris l'ondulation résiduelle) est de 20,4 VDC à 28,8 VDC. La consommation maximale est de 18 W. Les dimensions sont de 175mm x 70mm x 90mm (largeur x profondeur x hauteur) pour un poids de 0.522kg. La gamme Easy Modicon M200 a été spécialement conçue pour les applications dans les domaines du textile, des machines-outils, de l'emballage, du CVC, de la manutention, des pompes, des appareils de levage et des machines pour l'assemblage électronique. Ce produit est certifié CE, CSA, IACS E10, RCM et CULus. Il est conforme aux normes EN/IEC 61010-2-201 et EN/IEC 61131-2. Le contrôleur est compatible avec des modules enfichables optionnels permettant des extensions d'E/S numériques et analogiques ainsi que des extensions de port de communication Serial Link. Le contrôleur prend en charge le montage sur rail DIN. Les contrôleurs Easy Modicon M200 sont des produits d'entrée de gamme parfaitement adaptés pour répondre aux exigences spécifiques des marchés émergents à un prix abordable et sans compromis. Ils offrent les solutions au meilleur rapport qualité-prix pour vos petits systèmes d'automatisation nécessitant de la flexibilité et des mouvements simples.
Caractéristiques principales
- Conçu pour les machines simples
- Test et débogage faciles grâce au port USB standard et aux bornes amovibles
- Duplication facile sans connaissances particulières grâce à la carte mémoire Micro-SD
- Accès facile aux informations en scannant le code QR sur le contrôleur
- Surveillance pour jusqu'à 196 E/S et contrôle de mouvement à 2 axes
Caractéristiques techniques
| Ürün Serisi | Modicon M200 |
|---|---|
| Ürün Ya Da Bileşen Tipi | Lojik kontrolör |
| [Us] Nominal Besleme Gerilimi | 24 V DC |
| Dijital G/Ç Sayısı | 40 |
| Dijital Giriş Sayısı | I2...I5: 4 hızlı giriş; I0, I1, I6, I7: 4 high speed input; I8...I23: 16 düzenli giriş |
| Dijital Çıkış Sayısı | Q0...Q1: 2 fast output (PLS/PWM/PTO mode); Q2...Q15: 14 transistör çıkışı |
| Dijital Giriş Gerilimi | 24 V |
| Dijital Giriş Gerilim Tipi | DC |
| Dijital Giriş Akımı | 7 mA için giriş |
| Dijital Giriş Lojiği | Blok veya kaynak (pozitif/negatif) type 1 'e uygunIEC 61131-2 |
| Dijital Çıkış Gerilimi | 24 V DC |
| Dijital Çıkış Akımı | 0.5 A |
| Dijital Çıkış Tipi | Transistör |
| Dijital Çıkış Lojiği | Pozitif lojik (kaynak) |
| W Cinsinden Güç Tüketimi | 18 W -de 24 V DC (with max I/O) |
| G/Ç Genişleme Modülünün Sayısı | 4ile 64 ayrık çıkış(lar) için röle çıkışı; 4ile 144 ayrık çıkış(lar) için transistör çıkışı |
| Besleme Gerilimi Limitleri | 20,4…28,8 V |
| Kalkış Akımı | 35 A |
| Gerilim Durumu 1 Garantili | >= 15 V için giriş |
| Gerilim Durumu 0 Garantili | <= 5 V için giriş |
| Giriş Empedansı | 3.3 kOhm için Dijital giriş |
| Yanıt Süresi | 35 µs açma, I2...I5 terminaller için giriş; 100 µs kapama, I2...I5 terminaller için giriş; 5 µs açma, I0, I1, I6, I7 terminaller için hızlı giriş; 5 µs kapama, I0, I1, I6, I7 terminaller için hızlı giriş; 35 µs açma, I8...I13 terminaller için giriş; 100 µs kapama, I8...I13 terminaller için giriş; 55 µs açma, I14...I23 terminaller için giriş; 125 µs kapama, I14...I23 terminaller için giriş; 1 ms aç |
| Yapılandırılabilir Filtreleme Süresi | 0 ms için giriş; 3 ms için giriş; 12 ms için giriş |
| Maksimum Gecikme Ilk Yukarı | 2 A -de COM 0; 2 A -de COM 1; 4 A -de COM 2 |
| Çıkış Frekansı (senk’den Ana Girişe) | 100 kHz için hızlı çıkış (PWM/PLS modu) -de Q0...Q1 terminal |
| Maksimum Kaçak Akımı | 0,1 mA için transistör çıkışı |
| Maksimum Gerilim Düşüşü | <1 V |
| Maksimum Tungsten Yükü | <12 W için çıkış ve hızlı çıkış |
| Koruma Tipi | Aşırı yük ve kısa devre koruması -de 2 A |
| Sıfırlama Süresi | 1 s otomatik sıfırlama |
| Bellek Kapasitesi | 512 byte dahili flash bellek için programları yedekleme |
| Veri Depolama Ekipmanı | 32 GB micro SD card (opsiyonel) |
| Pil Tipi | BR2032 Li-CFx (Lithium-Carbon Monofluoride), pil ömrü: 5 yr |
| Yedekleme Süresi | 3 years -de 25 °C (güç kaynağı kesintisi ile) |
| 1 Talimatın Uygulanma Süresi | 0,3 ms için olay ve periyodik görev |
| Komut Başına Yürütme Süresi | 0.2 µs Boolean |
| Saat Sapması | <= 90 s/month -de 25 °C |
| Düzenleme Döngüsü | Ayarlanabilir PID regülatör 14’e kadar eşzamanlı döngü |
| Konumlama Fonksiyonları | PWM/PLS 2 kanal(lar) -de 100 kHz |
| Kontrol Sinyali Tipi | Quadrature (x1, x2, x4) -de 100 kHz için hızlı giriş (HSC modu); Darbe/yön -de 100 kHz için hızlı giriş (HSC modu); Monofaze -de 100 kHz için hızlı giriş (HSC modu); CW/CCW -de 100 kHz için hızlı giriş (HSC modu) |
| Sayım Giriş Sayısı | 4 hızlı giriş (HSC modu) -de 100 kHz 32 bit |
| Entegre Bağlantı Tipi | USB portuile mini B USB 2.0 konnektör; Yalıtımsız seri bağlantı seri 1ile terminal bloğu konnektör ve RS485; Yalıtımsız seri bağlantı seri 2ile terminal bloğu konnektör ve RS232/RS485; Isolated serial link seri 2ile terminal bloğu konnektör ve RS485 |
| Iletim Hızı | 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 15 m için RS485; 1,2...115,2 kbit/sn (varsayılan olarak 115,2 kbit/sn) veriyolu uzunlugu için 3 m için RS232; 12 Mbit/s için USB |
| Haberleşme Port Protokolü | USB portu: USB protokol - SoMachine-Ağ; Yalıtımsız seri bağlantı: Modbus protokol master/slave - RTU/ASCII veya SoMachine-Network |
| Yerel Sinyalleme | 1 LED (yeşil) for PWR; 1 LED (yeşil) for RUN; 1 LED (kırmızı) for modül hatası (ERR); 1 LED (yeşil) for SD kart erişimi (SD); 1 LED (kırmızı) for BAT; 1 LED (yeşil) for SL1; Kanal başına 1 LED (yeşil) for G/Ç durumu |
| Elektrikli Bağlantı | Mini B USB 2.0 konnektörprogramlama terminali için; çıkarılabilir vidalı terminal bloğugirişler için; çıkarılabilir vidalı terminal bloğuçıkışlar için; çıkarılabilir vidalı terminal bloğu, 3 terminal(ler) 24 V DC güç beslemesine bağlantı için; çıkarılabilir vidalı terminal bloğu, 4 terminal(ler) for connecting the serial link1 |
| Aygıtlar Arasında Maksimum Kablo Mesafesi | Ekransız kablo: <50 m için giriş; Ekranlı kablo: <10 m için hızlı giriş; Ekranlı kablo: <10 m için high speed input; Ekransız kablo: <150 m için çıkış |
| Yalıtım | Girişler arasında yalıtımsız; Giriş ve dahili lojik arasında -de 500 V AC; Hızlı giriş ve dahili lojik arasında -de 500 V AC; Giriş grupları arasında -de 500 V AC; Çıkış ve dahili lojik arasında -de 500 V AC; Çıkış grupları arasında -de 500 V AC; Besleme ve dahili lojik arasında -de 500 V DC |
| İşaretleme | CE |
| Montaj Desteği | Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715; Silindir şapka tipi TH35-7.5 sabitleme kitli plaka veya panel 'e uygunIEC 60715 |
| Yükseklik | 90 mm |
| Derinlik | 70 mm |
| Genişlik | 175 mm |
| Ürün Ağırlığı | 0,522 kg |
| IP Koruma Derecesi | IP20 koruyucu kapak yerindeyken |
| Ürün Sertifikaları | CE |
| Standartlar | IEC 61131-2; IEC 61010-2-201 |
| Elektromanyetik Uyumluluk | Elektrostatik deşarj bağışıklık testi - test level: 8 kV (hava deşarjı) conforming to IEC 61000-4-2; Elektrostatik deşarj bağışıklık testi - test level: 6 kV (kontak deşarjı) conforming to IEC 61000-4-2; Elektromanyetik alanlara duyarlılık - test level: 10 V/m (80 MHz...3 GHz) conforming to IEC 61000-4-3; Güç frekansındaki manyetik alan - test level: 30 A/m conforming to IEC 61000-4-8; Elektrik hı |
| Darbe Dayanımı | 15 gn için 11 ms; 30 gn için 6 ms |
| Mikro Kırılmalara Bağışıklık | 2 ms |
| Titreşim Direnci | 3,5 mm -de 5…8,4 Hz üzerinde simetrik ray; 1 gn -de 8,4…150 Hz üzerinde simetrik ray; 3,5 mm -de 5…8,7 Hz üzerinde panel montajı; 2 gn -de 8,7…150 Hz üzerinde panel montajı |
| Bağıl Nem | 10…95 %, yoğuşmasız (çalışma sırasında); 10…95 %, yoğuşmasız (depolama sırasında) |
| Çalışma Için Ortam Hava Sıcaklığı | 0…55 °C (yatay kurulum) |
| Depolama Ortam Koşulları | -25…70 °C |
| Kirletme Derecesi | <= 2 |
| Çalışma Yüksekliği | 0...2000 m |
| Depolama Yüksekliği | 0…3000 m |
| Unit Type Of Package 1 | PCE |
| Paketteki Birim Sayısı | 1 |
| Package 1 Height | 9 cm |
| Package 1 Width | 18,3 cm |
| Package 1 Length | 13,6 cm |
| Paket Ağırlığı (Lbs) | 765,5 g |
| Unit Type Of Package 2 | S03 |
| Number Of Units In Package 2 | 12 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 9686 g |
| Unit Type Of Package 3 | P12 |
| Number Of Units In Package 3 | 288 |
| Package 3 Height | 95 cm |
| Package 3 Width | 80 cm |
| Package 3 Length | 120 cm |
| Package 3 Weight | 241464 g |
| Garanti (ay Olarak) | 18 |
