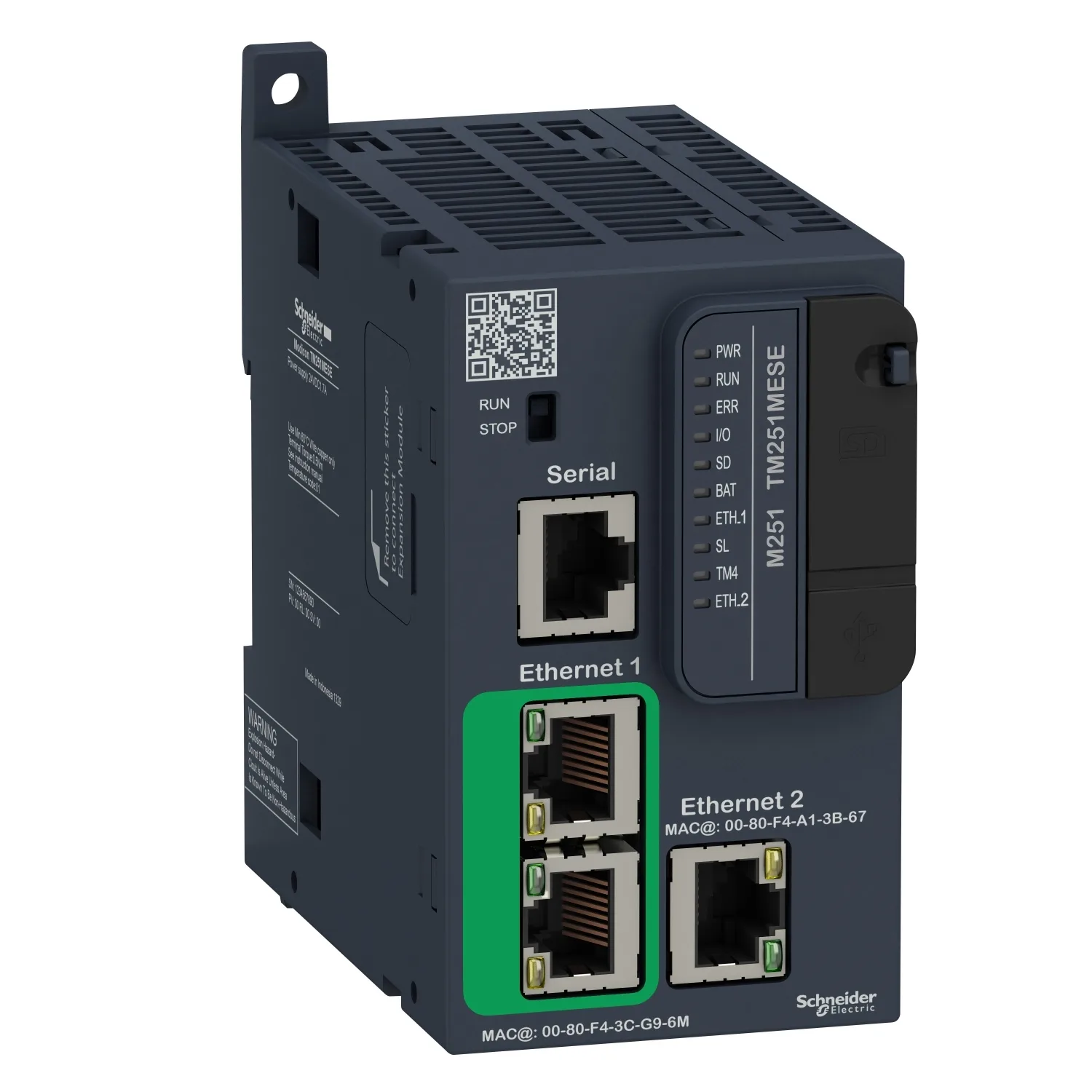

Modicon M251, contrôleur, ports Ethernet+série, 24VCC
Schneider TM251MESE, Modicon M251, contrôleur, ports Ethernet+série, 24VCC. Catégorie : Logic Controller - Modicon M251. En stock.
- Référence :TM251MESE
- Fabricant / Marque :Schneider
- Disponibilité :En stock (1 pièces) ✅
- Prix :1,340.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon M251
- Type De Produit Ou Équipement
- Contrôleur logique
- [Us] Tension D'alimentation
- 24 V CC
- Limites De La Tension D'alimentation
- 20,4…28,8 V
Description du produit
Ce produit fait partie de la gamme Modicon M251, une offre de contrôleurs logiques pour architectures modulaires et distribuées. Ce contrôleur logique dispose de 7 modules locaux et 14 modules d'E/S d'extension distants. Il s'agit d'un contrôleur logique Modicon avec une tension d'alimentation nominale de 24V CC, un courant d'appel de 50 A et une consommation électrique de 32,6W à 40,4W. Augmentez les performances de la machine avec un transfert de données puissant via une carte SD, un serveur Web et FTP intégré, etc. Les connexions intégrées sont le port USB avec connecteur mini B USB 2.0, la liaison série non isolée série avec connecteur RJ45 et interface RS232 / RS485. Il dispose aussi de connexions intégrées Ethernet double port avec connecteur RJ45 et port Ethernet Ethernet 2 avec connecteur RJ45. Il s'agit d'un contrôleur Modicon M251 avec 8 Mo pour le programme, 64 Mo pour la mémoire système RAM, 128 Mo de mémoire flash intégrée pour la sauvegarde des programmes utilisateur et une capacité de mémoire sur carte SD de 32 Go. Ses dimensions sont de 54 mm (largeur) x 95 mm (profondeur) x 90 mm (hauteur). Il pèse 0,22 kg. Les contrôleurs logiques Modicon M251 sont conçus pour des machines compactes hautes performances intégrant des fonctions de contrôle de vitesse et de position. Ce produit est certifié CE, CSA et CULus. Il est conforme aux normes ANSI / ISA 12-12-01, CSA C22.2 No 142, CSA C22.2 No 213, EN / IEC 61131-22007, aux spécifications marines (LR, ABS, DNV, GL), aux normes UL 1604 et UL 508. Il autorise le montage sur rail DIN. Il autorise le montage sur rail DIN. Augmentez la flexibilité tout en économisant de l'espace dans votre armoire avec le contrôleur logique Modicon M251 pour les architectures modulaires et distribuées.
Caractéristiques principales
- Programmation machine intuitive avec EcoStruxure Machine Expert, applications et blocs fonction prêts à l'emploi.
- Toutes les fonctions et fonctionnalités intégrées pour concevoir et construire des machines de manière plus rentable
- Contrôle des machines flexible et évolutif permet une mise à niveau facile vers des plates-formes plus performantes
- Connecté partout via Ethernet, accès sans fil, serveurs Web pour simplifier l'intégration et la maintenance des machines
Caractéristiques techniques
Principales3
| Gamme De Produit | Modicon M251 |
|---|---|
| Type De Produit Ou Équipement | Contrôleur logique |
| [Us] Tension D'alimentation | 24 V CC |
Complémentaires33
| Nombre De Module D'extension E/S Max | 7 (local architecture E/S); 14 (distant architecture E/S) |
|---|---|
| Limites De La Tension D'alimentation | 20,4…28,8 V |
| Courant À L'appel | 50 A |
| Puissance Consommée En W | 32,6…40,4 W (avec un nombre max de modules d'extension E/S) |
| Capacité Mémoire | 64 Mo pour mémoire système RAM |
| Données Sauvegardées | 128 Mo mémoire flash intégrée pour sauvegarde programme utilisateur |
| Equipement De Stockage De Données | <= 16 GB carte SD (en option) |
| Type De Batterie | BR2032 lithium non rechargeable, durée de vie de la batterie : 4 année(s) |
| Temps De Sauvegarde | 2 ans à 25 °C |
| Temps D'exécution Pour Instruction 1 K | 0,3 ms pour tâche évènementielle et périodique; 0,7 ms pour autre instruction |
| Structure D'application | 4 tâches maîtres cycliques; 8 tâches évènement; 3 tâches maîtres cycliques + 1 tâche libre; 8 tâches évènement externe |
| Horodateur | Avec |
| Dérive De L'horloge | <= 60 s/mois à 25 °C |
| Type De Connexion Intégrée | Port USB avec mini B USB 2.0 connecteur; Connexion en série non isolée série avec RJ45 connecteur et RS232/RS485 interface; Double port Ethernet 1 avec RJ45 connecteur; Port Ethernet Ethernet 2 avec RJ45 connecteur |
| Alimentation | (série)alimentation liaison en série: 5 V, <200 mA |
| Vitesse De Transmission | 1,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m pour RS485; 1,2…115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m pour RS232; 480 Mbit/s pour une longueur de bus de 3 m pour USB |
| Protocole De Port De Communication | Port USB: USB protocole - SoMachine-Network; Connexion en série non isolée: Modbus protocole maître /esclave - RTU/ASCII ou SoMachine-Network |
| Port Ethernet | Ethernet 1 marquage 10BASE-T/100BASE-TX - 2 port câble cuivre; Ethernet 2 marquage 10BASE-T/100BASE-TX - 1 port câble cuivre |
| Services Web | Serveur web |
| Service De Communication | Téléchargement; Accès var IEC; Client Modbus TCP; Serveur Modbus TCP; Équipement client Modbus TCP; Surveillance; NGVL; Programmation; Mise à jour firmware; Notifications de SMS; Client DHCP (Eth1); Serveur DHCP (Eth2); Expéditeur Ethernet/IP (Eth2); Cible Ethernet/IP (Eth1, Eth2); Scanner Ethernet/IP (Eth2); Modbus TCP I/O Scanner and Messaging (Eth2); FDR; Client/serveur FTP; Client/serveur SNMP |
| Nombre Maximum De Connexions | 8 serveur Modbus; 8 client Modbus; 16 cible Ethernet/IP; 4 serveur FTP; 10 serveur web; 8 SoMachine protocol |
| Nombre D'esclaves | 16 Ethernet IP:; 64 Modbus TCP: |
| Temps De Cycle | 10 ms 16 Ethernet IP; 64 ms 64 Modbus TCP |
| Signalisation Locale | 1 DEL (vert) pour PWR; 1 DEL (vert) pour RUN; 1 DEL (rouge) pour erreur module (ERR); 1 DEL (rouge) pour erreur E/S; 1 DEL (vert) pour accès par carte SD; 1 DEL (rouge) pour BAT; 1 DEL (vert) pour SL; 1 DEL (rouge) pour défaut bus sur TM4 (TM4); 1 DEL (vert) pour activité Ethernet (ETH1); 1 DEL (vert) pour activité Ethernet (ETH2) |
| Raccordement Électrique | bornier débrochable à visalimentation (pas 5,08 mm) |
| Isolement | Non isolé entre alimentation et logique interne; Entre alimentation et masse à 500 V CA |
| Marquage | CE |
| Tenue Aux Ondes De Choc | 1 kV câble blindé mode commun se conformer à CEI 61000-4-5; 1 kV câbles d'alimentation mode commun se conformer à CEI 61000-4-5; 0,5 kV câbles d'alimentation mode différentiel se conformer à CEI 61000-4-5 |
| Support De Montage | Top hat type TH35-15 rail se conformer à CEI 60715; Top hat type TH35-7.5 rail se conformer à CEI 60715; platine ou panneau avec kit de fixation |
| Hauteur | 90 mm |
| Profondeur | 95 mm |
| Largeur | 54 mm |
| Poids Net | 0,22 kg |
Environnement17
| Normes | ANSI/ISA 12-12-01; CSA C22.2 No 142; CSA C22.2 No 213; CEI 61131-2 :2007; Homologations marine (LR, ABS, DNV, GL); UL 508 |
|---|---|
| Certifications Du Produit | cULus; CE; UKCA; DNV-GL; ABS; LR |
| Tenue Aux Décharges Électrostatiques | 8 kV dans l'air se conformer à CEI 61000-4-2; 4 kV avec contact se conformer à CEI 61000-4-2 |
| Tenue Aux Champs Électromagnétiques Rayonnés | 10 V/m 80 MHz...1 GHz se conformer à CEI 61000-4-3; 3 V/m 1,4 GHz…2 GHz se conformer à CEI 61000-4-3; 1 V/m 2 GHz…3 GHz se conformer à CEI 61000-4-3 |
| Tenue Aux Transitoires Rapides | 2 kV se conformer à CEI 61000-4-4 (câbles d'alimentation); 1 kV se conformer à CEI 61000-4-4 (ligne Ethernet); 1 kV se conformer à CEI 61000-4-4 (liaison série) |
| Résist Perturb Conduites, Induites Par Champs Fréqu Radio | 10 V 0,15 à 80 MHz se conformer à CEI 61000-4-6; 3 V 0.1…80 MHz se conformer à homologations marine (LR, ABS, DNV, GL); 10 V fréquence de détection (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) se conformer à homologations marine (LR, ABS, DNV, GL) |
| Emission Électromagnétique | Émissions conduites - niveau de test : 120...69 dBµV/m QP ( câbles d'alimentation) à 10…150 kHz se conformer à CEI 55011; Émissions conduites - niveau de test : 63 dBμV/m QP ( câbles d'alimentation) à 1,5…30 MHz se conformer à CEI 55011; Émissions rayonnées - niveau de test : 40 dBμV/m QP classe A ( 10 m) à 30…230 MHz se conformer à CEI 55011; Émissions conduites - niveau de test : 79…63 dBμV/m QP |
| Immunité Aux Micro-coupures | 10 ms |
| Température De L'air Ambiant En Fonctionnement | -10…35 °C (installation à la verticale); -10…55 °C (installation à l'horizontale) |
| Température Ambiante Pour Le Stockage | -25…70 °C |
| Humidité Relative | 10…95 %, sans condensation (en fonctionnement); 10…95 %, sans condensation (en mémoire) |
| Degré De Protection IP | IP20 avec couvercle de protection en place |
| Degré De Pollution | 2 |
| Altitude De Fonctionnement | 0...2000 m |
| Altitude De Stockage | 0…3000 m |
| Tenue Aux Vibrations | 3,5 mm à 5…8,4 Hz sur rail symétrique; 3 gn à 8,4…150 Hz sur rail symétrique; 3,5 mm à 5…8,4 Hz sur montage sur panneau; 3 gn à 8,4…150 Hz sur montage sur panneau |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 10,511 cm |
| Largeur De L'emballage 1 | 11,725 cm |
| Longueur De L'emballage 1 | 17,063 cm |
| Poids De L'emballage (Kg) | 371,0 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 10 |
| Hauteur De L'emballage 2 | 30 cm |
| Largeur De L'emballage 2 | 30 cm |
| Longueur De L'emballage 2 | 40 cm |
| Poids De L'emballage 2 | 4,651 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 80 |
| Hauteur De L'emballage 3 | 75,0 cm |
| Largeur De L'emballage 3 | 40,0 cm |
| Longueur De L'emballage 3 | 80,0 cm |
| Poids De L'emballage 3 | 48 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
