Modicon M262 - Contrôleur logique et Motion 24 axes - Ethernet RJ45 - 2 adr. IP

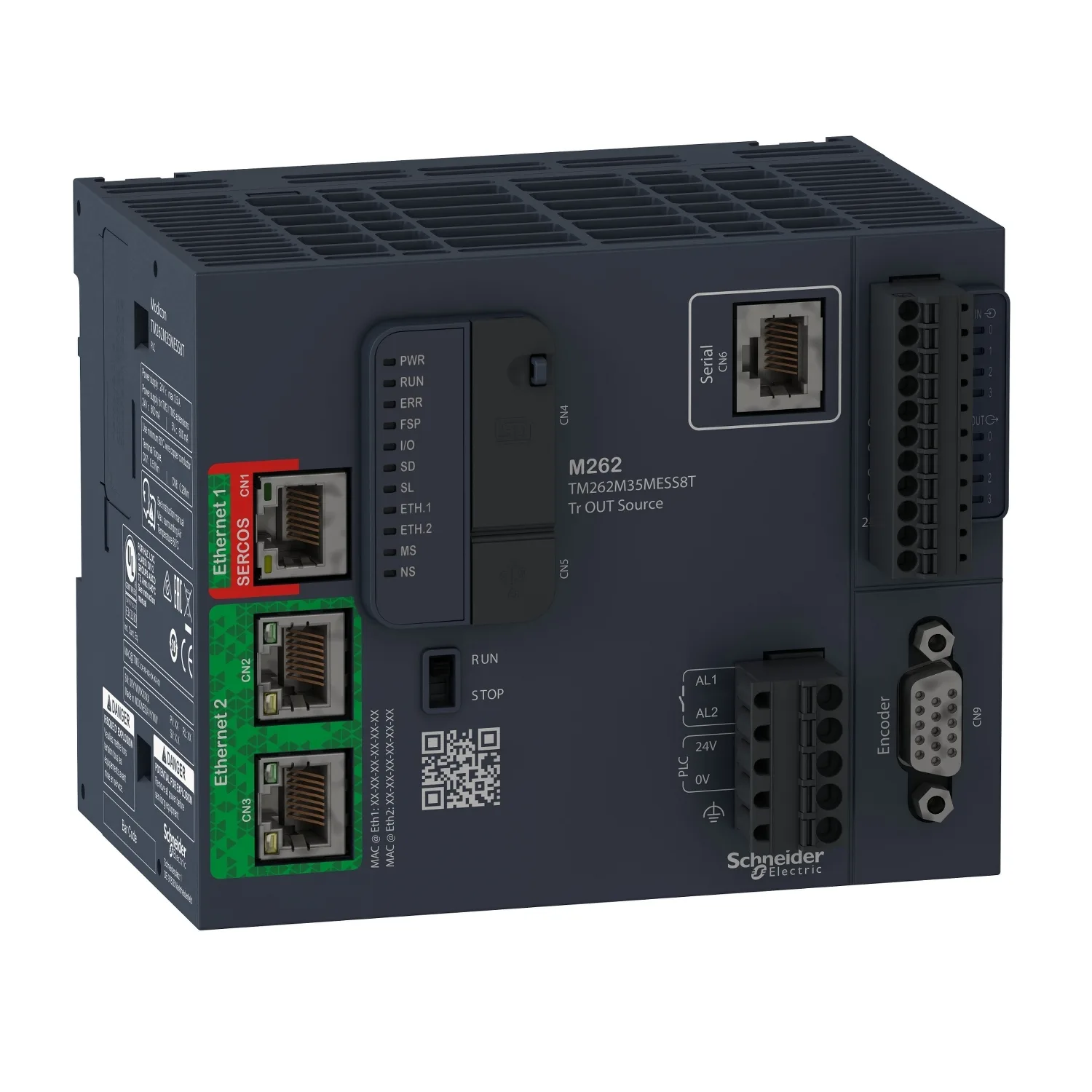

Schneider TM262M35MESS8T, Modicon M262 - Contrôleur logique et Motion 24 axes - Ethernet RJ45 - 2 adr. IP. Catégorie : Logic/Motion controller Modicon M262. Demandez un devis pour le prix et le délai.
- Référence :TM262M35MESS8T
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :6,555.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Contrôleur logique/motion - Modicon M262
- Type De Produit Ou Équipement
- Contrôleur de mouvement
- [Us] Tension D'alimentation
- 24 V CC - 15...20 %
- Nombre E/S Logique
- 8
Description du produit
Les contrôleurs logiques/de mouvement Modicon M262 sont conçus pour les machines exigeantes, compatibles IIoT et associent des applications logiques, de mouvement et de contrôle de sécurité. Le TM262M35MESS8T est spécialisé dans la commande de mouvement de 4 entrées et 4 sorties numériques rapides, 1 entrée de codeur et jusqu'à 24 axes synchronisés, intégrant une application de commande de sécurité conformément à SIL3. Ce contrôleur de mouvement intègre 3 réseaux Ethernet (EtherNet/IP, Modbus/TCP, Sercos), un port série (protocoles Modbus, ASCII, Machine Expert). Les Modicon M262 sont des contrôleurs logiques/de mouvement avec connectivité cloud intégrée, qui configurent les capacités de cybersécurité, prennent en charge la surveillance, l'analyse et la maintenance prédictive. Il est alimenté par une alimentation 24 Vcc non isolée, dispose d'une protection contre les surcharges intégrée, intègre un processeur double coeur, atteint une performance de 5 ns par instruction. Ce dispositif de commande dispose d'un bus de communication (Ethernet, CANopen), d'un bus d'E/S, d'un port d'E/S et d'un connecteur codeur. Il mesure 125 mm de largeur, 90 mm de profondeur et 100 mm de hauteur. Il pèse 0.670 kg. Ce contrôleur est conçu pour les machines nécessitant une connectivité IIoT intégrée ou une communication cryptée. Certifié CE, cULus HazLoc, RCM, EAC, Achilles L2, EU RO Mutual, conforme UL 61010-1/-2-201, CSAC22.2 n° 61010-1/-2-201, ANSI/ISA 12-12-01, EN 61131-2. Ce contrôleur est compatible avec le module de communication intelligent TMS CANopen, les modules d'extension Modicon TM3 d'E/S, et configuré par EcoStruxure Machine Expert. Le contrôleur logique Modicon M262 s'installe sur un rail DIN de 35 mm avec des verrous encliquetables. Les contrôleurs logiques/de mouvement Modicon M262 sont des contrôleurs compatibles IIoT pour les machines à hautes performances. Ils intègrent des protocoles et un chiffrement IIoT (Industrial Internet of Things) pour fournir une connectivité cloud directe et des services numériques.
Caractéristiques principales
- Intégration dans n'importe quel environnement « cloud et sur site », avec une connexion directe aux services cloud
- Grande flexibilité : modules de communication intelligents, performances évolutives avec les modules d'E/S TM3/5 Modicon
- Efficacité et intelligence grâce à Sercos, bus de terrain en temps réel pour des mouvements rapides et un contrôle sûr
- Sécurité et cybersécurité intégrées (communication cryptée, séparation des réseaux, certification Achilles)
- Connectivité et compatibilité IIoT
- Sécurité intégrée
Caractéristiques techniques
Principales5
| Gamme De Produit | Contrôleur logique/motion - Modicon M262 |
|---|---|
| Type De Produit Ou Équipement | Contrôleur de mouvement |
| [Us] Tension D'alimentation | 24 V CC - 15...20 % |
| Nombre E/S Logique | 8 |
| Connectivité Amont | IIoT-ready machine to cloud; Connecté machine to plant |
Complémentaires55
| Limites De La Tension D'alimentation | 20,4…28,8 V CC |
|---|---|
| Puissance Consommée Par Le PLC | 82 W |
| Courant À L'appel | 40 A |
| Protection Surtension | Avec |
| Nombre D'entrée Logique | 4, entrée TOR entrée rapide se conformer à CEI 61131-2 Type 1 |
| Tension D'entrée Logique | 24 V |
| Type De Tension D'entrée Logique | CC |
| Entrée Logique | Sink |
| Tension État 1 Garanti | >= 15 V pour CC |
| Tension État 0 Garanti | <= 5 V pour CC |
| Courant D'entrée Logique | 7,5 mA pour entrée rapide |
| Impédance D'entrée | 2,81 kOhm pour entrée |
| Temps De Réponse | <= 1 µs marche, I0...I3 borne(s) pour entrée rapide; <= 1 µs arrêt, I0...I3 borne(s) pour entrée rapide; <= 1 µs marche, Q0...Q3 borne(s) pour sortie rapide; <= 1 µs arrêt, Q0...Q3 borne(s) pour sortie rapide |
| Temps De Filtrage Configurable | 0,001 ms pour entrée rapide; 0,002 ms pour entrée rapide; 0,005 ms pour entrée rapide; 0,01 ms pour entrée rapide; 0,05 ms pour entrée rapide; 0,1 ms pour entrée rapide; 0,5 ms pour entrée rapide; 1 ms pour entrée rapide; 4 ms pour entrée rapide; 12 ms pour entrée rapide |
| Nombre De Sortie Logique | 4 transistor sortie rapide |
| Tension De Sortie Logique | 24 V CC |
| Courant De Sortie Logique | 0,5 A pour sortie rapide (Q0...Q3) |
| Type De Sortie Logique | Transistor |
| Sortie Logique | Source |
| Limites De La Tension De Sortie | 30 V CC |
| Courant Maxi Par Groupe De Sorties | 0,5 A avec Q0...Q3 pour sortie rapide |
| Fréquence De Sortie Maximale | 300 kHz |
| Précision | +/- 0,1 % à 0,02…0,1 kHz pour sortie rapide; +/- 1 % à 0,1…1 kHz pour sortie rapide |
| Courant De Fuite Maximum | 10 µA pour sortie |
| Charge Sur Lampe À Filament Maximum | <1,5 W |
| Type De Protection | Protection court circuit et surcharge avec réarmement automatique; Protection contre l'inversion de polarité; Protection contre les courts-circuits |
| Temps De Réinitialisation | 200 ms remise à zéro automatique sortie rapide |
| Nombre De Module D'extension E/S Max | 7module E/S TM3 (distant architecture E/S); 7module E/S TM3 (local architecture E/S); 64TM3, TM5 ou TM7 IO island (distribué architecture E/S) |
| Temps D'exécution Pour Instruction 1 K | 0,003 ms |
| Capacité Mémoire | 32 Mo pour programme RAM; 32 Mo pour OS/website RAM; 192 Mo pour mémoire système RAM |
| Données Sauvegardées | 1 Go mémoire flash intégrée pour sauvegarde programme utilisateur |
| Equipement De Stockage De Données | <= 32 GB carte SDHC (en option) |
| Temps De Sauvegarde | 1000 h à 25 °C |
| Structure D'application | 8 tâches évènement; 4 tâches maîtres cycliques; 3 tâches maîtres cycliques + 1 tâche libre; 8 tâches évènement externe |
| Horodateur | Avec |
| Dérive De L'horloge | <= 10 s/mois à 25 °C |
| Temps De Cycle | 0,5 ms |
| Fonctions Du Mouvement | Bibliothèques axes coordonnés fonction; Bibliothèques axes synchrones fonction; Bus motion Sercos 3 fonction |
| Type De Connexion Intégrée | Ethernet/Sercos 1 avec RJ45 connecteur et 10/100BASE-T interface; Ethernet 2 avec 2 RJ45 connecteur et 100/1000BASE-T interface; Liaison série avec RJ45 connecteur et RS232/RS485 interface; 1 codeur avec SUB-D 15 femelle connecteur et RS422/SSI interface; Bus Communication Smart; Bus E/S TM3; USB type mini B |
| Vitesse De Transmission | 115 kbit/s pour une longueur de bus de 15 m pour RS485; 115 kbit/s pour une longueur de bus de 3 m pour RS232; 480 Mbit/s pour une longueur de bus de 3 m pour USB; 10/100 Mbit/s pour Ethernet1; 10/100/1000 Mbit/s pour Ethernet2 |
| Protocole De Port De Communication | Ethernet IP adaptateur; Ethernet IP scanner; Modbus TCP client/serveur; Modbus TCP IO scanner; Modbus TCP NVL; Ethernet RSTP; Modbus SL client/serveur; Modbus SL IO scanner; Modbus SL gestion modem; Machine Expert; ASCII manager; ASCII gestion modem; Sercos III maître |
| Nombre D'appareils Connectés Max | Ethernet IP : 64; Modbus TCP : 64; Modbus TCP/EtherNet/IP : 128 |
| Service De Communication | MQTTs; OPC UA server (Encrypt); Client OPC UA (Encrypt); Méthodes HTTPs (API); Serveur Web; Visu web; TLS 1.2; TLS 1.3; SNTP; Client/serveur NTP; Client/serveur FTP; Serveur FTP; Client SQL (remote access); Client DHCP; Serveur DHCP; Client DNS; Client POP3s; Client SMTP; Client/serveur SNMP |
| Signalisation Locale | 1 DEL (vert/rouge) pour PWR; 1 DEL (vert/rouge) pour RUN; 1 DEL (vert/rouge) pour ERREUR (défaut); 1 DEL (vert/rouge) pour stop forcé; 1 DEL (vert/rouge) pour erreur E/S; 1 DEL (vert/orange) pour activité carte SD; 1 DEL (vert/orange) pour activité SL; 1 DEL (vert/rouge) pour état ETH1; 1 DEL (vert/rouge) pour état ETH2; 1 DEL (vert/rouge) pour EIP MS; 1 DEL (vert/rouge) pour EIP NS; 1 DEL (vert/r |
| Raccordement Électrique | bornier débrochable à ressortspour entrées / sorties; bornier débrochable à ressortspour connexion de l’alimentation électrique 24 V CC |
| Compatibilité Produit | Codeur externe 5/24 V CC pas d'alimentation du codeur |
| Distance Maximale De Câble Entre Les Appareils | Câble blindé: <3 m pour entrée rapide; Câble blindé: <3 m pour sortie rapide; Câble non blindé: <50 m pour entrée; Câble non blindé: <50 m pour sortie; Câble blindé: <30 m pour liaison RS485; Câble blindé: <15 m pour RS232 |
| Isolement | Entre entrée rapide et logique interne à 550 V CA; Non isolé entre entrées; Entre sortie et logique interne à 550 V CA; Non isolé entre sorties; Entre entrée et sortie à 550 V CA; Entre alimentation et logique interne à 550 V CA; Non isolé entre alimentation et masse |
| Type De Codeur | Codeur incrémental |
| Tenue Aux Ondes De Choc | 1 kV lignes d'alimentation CC mode commun se conformer à CEI 61000-4-5; 1 kV câble blindé mode commun se conformer à CEI 61000-4-5; 0,5 kV sortie relais mode différentiel se conformer à CEI 61000-4-5; 1 kV entrée mode commun se conformer à CEI 61000-4-5; 1 kV sortie transistor mode commun se conformer à CEI 61000-4-5 |
| Support De Montage | Top hat type TH35-15 rail se conformer à CEI 60715; Top hat type TH35-7.5 rail se conformer à CEI 60715; platine ou panneau avec kit de fixation |
| Hauteur | 100 mm |
| Profondeur | 90 mm |
| Largeur | 125 mm |
| Poids Net | 0,67 kg |
Environnement17
| Normes | UL 61010-1; UL 61010-2-201; CSA C22.2 No 61010-1; CSA C22.2 No 61010-2-201; CSA C22.2 No 213; ANSI/ISA 12-12-01; CEI 61131-2 |
|---|---|
| Certifications Du Produit | CE; cULus; cULus HazLoc Classe I Division 2 CSA 22-2 No 213; RCM; EAC; Achilles; KC |
| Tenue Aux Décharges Électrostatiques | 4 kV avec contact se conformer à CEI 61000-4-2; 8 kV dans l'air se conformer à CEI 61000-4-2 |
| Tenue Aux Champs Électromagnétiques Rayonnés | 10 V/m 80 MHz...1 GHz se conformer à CEI 61000-4-3; 3 V/m 1,4 GHz…2 GHz se conformer à CEI 61000-4-3; 1 V/m 2 GHz…3 GHz se conformer à CEI 61000-4-3 |
| Tenue Aux Transitoires Rapides | 2 kV se conformer à CEI 61000-4-4 (câbles d'alimentation); 1 kV se conformer à CEI 61000-4-4 (ligne Ethernet); 1 kV se conformer à CEI 61000-4-4 (liaison série); 1 kV se conformer à CEI 61000-4-4 (entrée); 1 kV se conformer à CEI 61000-4-4 (sortie transistor) |
| Résist Perturb Conduites, Induites Par Champs Fréqu Radio | 10 V 0,15 à 80 MHz se conformer à CEI 61000-4-4; 3 V 0.1…80 MHz; 10 V fréquence de détection (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) |
| Emission Électromagnétique | Émissions conduites - niveau de test : 120...69 dBµV/m QP ( câbles d'alimentation) à 10…150 kHz se conformer à CEI 55011; Émissions conduites - niveau de test : 63 dBμV/m QP ( câbles d'alimentation) à 1,5…30 MHz se conformer à CEI 55011; Émissions rayonnées - niveau de test : 40 dBµV/m à 30…230 kHz se conformer à CEI 55011; Émissions conduites - niveau de test : 79…63 dBμV/m QP ( câbles d'alimenta |
| Immunité Aux Micro-coupures | 0,01 ms |
| Température De L'air Ambiant En Fonctionnement | -20…60 °C (installation à l'horizontale); -20…50 °C (installation à la verticale); -20…45 °C (montage à plat) |
| Température Ambiante Pour Le Stockage | -40…85 °C |
| Humidité Relative | 10…95 %, sans condensation (en fonctionnement); 10…95 %, sans condensation (en mémoire) |
| Degré De Protection IP | IP20 |
| Degré De Pollution | 2 |
| Altitude De Fonctionnement | 0...2000 m |
| Altitude De Stockage | 0…3000 m |
| Tenue Aux Vibrations | 3,5 mm à 2…8,4 Hz sur rail symétrique; 1 gn à 8,4…200 Hz sur rail symétrique; 3,5 mm à 2…8,4 Hz sur montage sur panneau; 1 gn à 8,4…200 Hz sur montage sur panneau |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 13,8 cm |
| Largeur De L'emballage 1 | 18,3 cm |
| Longueur De L'emballage 1 | 13,1 cm |
| Poids De L'emballage (Kg) | 850,0 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 8 |
| Hauteur De L'emballage 2 | 30 cm |
| Largeur De L'emballage 2 | 30 cm |
| Longueur De L'emballage 2 | 40 cm |
| Poids De L'emballage 2 | 7,5 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 64 |
| Hauteur De L'emballage 3 | 75,0 cm |
| Largeur De L'emballage 3 | 40,0 cm |
| Longueur De L'emballage 3 | 80,0 cm |
| Poids De L'emballage 3 | 69 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
