Schneider

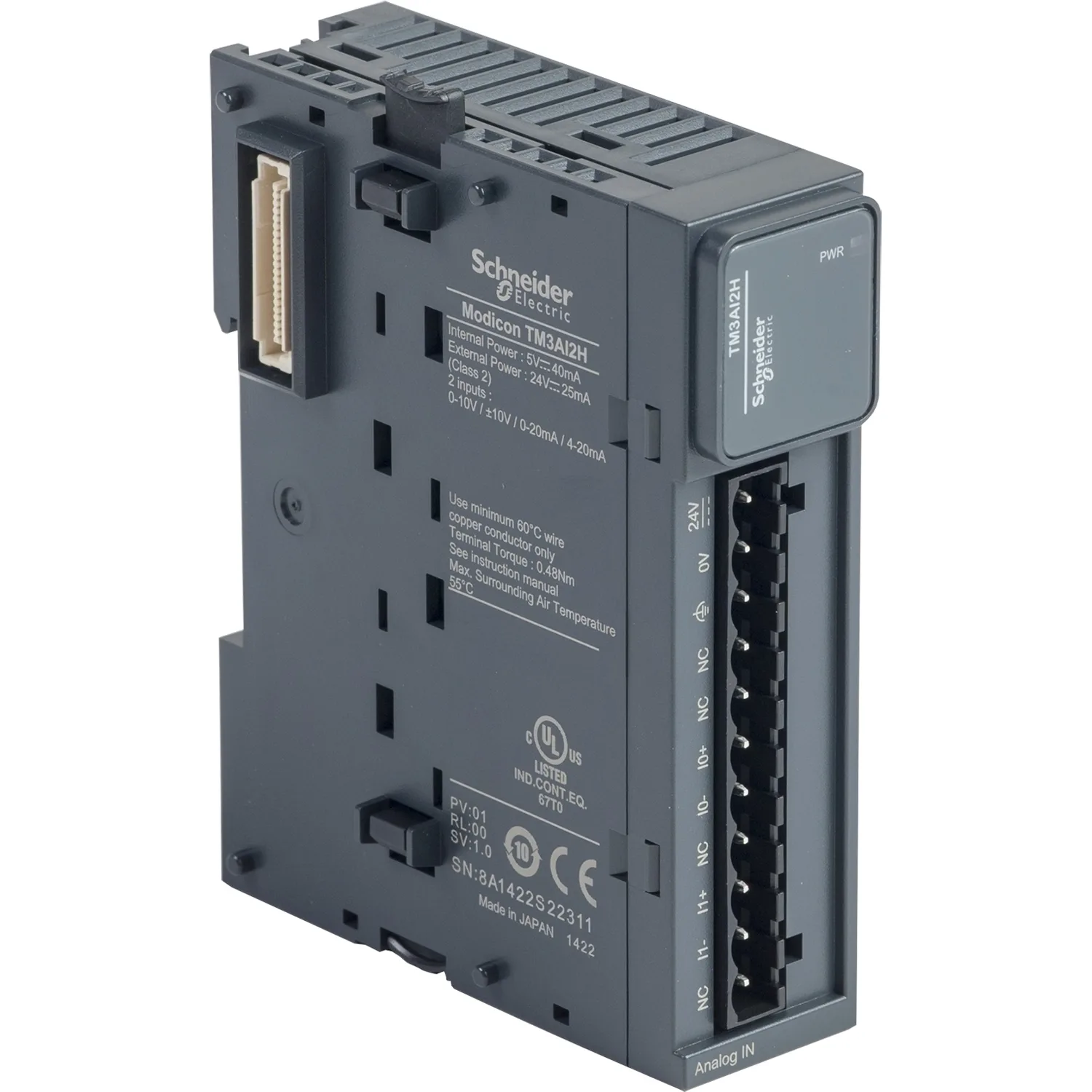

Modicon TM3, module 2 entrées ana haute résolution, -10-0-10V, 0/4-20mA, vis
Schneider TM3AI2H, Modicon TM3, module 2 entrées ana haute résolution, -10-0-10V, 0/4-20mA, vis. Catégorie : Modicon TM3. Demandez un devis pour le prix et le délai.
- Référence :TM3AI2H
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :395.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon TM3
- Type De Produit Ou Équipement
- Module d'entrée analogique
- Nombre D'entrées Analogiques
- 2
- Résolution D'entrée Analogique
- 16 bits; 15 bits + signe
Description du produit
- <strong><p>A quoi sert le produit ? Où l'installer ?</p></strong>
- <p>Le module d'extension analogique TM3AI2H propose 2 entrées en tension +/- 10V continue ou en courant 4-20mA et un bornier à vis débrochable. Ce module s'utilise avec les automates Modicon M221/241/251/262 et le bus coupleur TM3BC.
- L’offre Modicon TM3 enrichit les capacités des contrôleurs logiques Modicon M221, M221 Book, M241 et M251, du contrôleur logique/de mouvement Modicon M262 et des modules coupleurs de bus TM3BC (temps de transfert configurable de 0 à 10ms).
- Il a été conçu pour fonctionner dans les environnements industriels les plus variés comme l'agroalimentaire, cosmétique, manufacturiers, bâtiments, transport, pharmaceutique etc ….</p>
- <strong><p>Qu'est-ce que je reçois quand j'achète cette référence ?</p></strong>
- <p>Les modules de sorties analogiques TM3AQ sont utilisés pour piloter des actionneurs, tels que des variateurs de vitesse ou des vannes, et dans des applications nécessitant le contrôle de process industriel.
- Le montage se fait directement sur un rail DIN en position horizontale.</p>
- <strong><p>A quels standards et normes le produit répond-il ?</p></strong>
- <p>Les performances des modules d'extension E/S Modicon répondent à la plupart des normes internationales et homologations les plus exigeantes : EN/IEC, marquage CE, UL, CSA,EAC, cULus, produit conforme RoHS UE et Chine, Déclaration Reach.
- </p>
- <strong><p>Le saviez-vous ?</p></strong>
- <p>Vous paramètrez les modules TM3 soit avec le logiciel EcoStruxure Machine Expert ou soit avec le configurateur à télécharger "TM3BC IO Configurator" avec en autre la possibilité d'un usage avec des automates tiers.
- Accédez dès maintenant au configurateur "Modicon PLC configurator" pour définir votre installation et obtenir l'ensemble des informations pour l'installation, programmation.</p>
Caractéristiques principales
- 2 sorties tension/courant 11 bits+signe
- Indice de protection IP20
- Produit sans PVC et mercure
- Borniers débrochables à vis
- Module Bus coupler Ethernet, modbus, Canopen
Caractéristiques techniques
Principales4
| Gamme De Produit | Modicon TM3 |
|---|---|
| Type De Produit Ou Équipement | Module d'entrée analogique |
| Compatibilité De Gamme | Modicon M221; Modicon M241; Modicon M251; Modicon M262 |
| Nombre D'entrées Analogiques | 2 |
Complémentaires23
| Type D'entrée Analogique | Courant 4...20 mA; Courant 0...20 mA; Tension 0...10 V; Tension - 10...10 V |
|---|---|
| Résolution D'entrée Analogique | 16 bits; 15 bits + signe |
| Surcharge Permanente Autorisée | 13 V, type d'entrée analogique: tension; 40 mA, type d'entrée analogique: courant |
| Impédance D'entrée | <= 50 Ohm; >= 1 MOhm |
| Durée D'échantillonnage | 1 ms |
| Temps De Conversion | 1 ms + 1 ms par voie + 1 cycle contrôleur |
| Erreur De Précision Absolue | +/-0,1% de la pleine échelle at 25 °C; +/- 1 % pleine échelle |
| Précision De Répétition | +/-0,5 %PE |
| Diaphonie | <= 1 LSB |
| Type De Câble | Câble à paire blindée torsadée <30 m pour entrée circuit |
| Raccordement Électrique | 11 x 2,5 mm² bornier débrochable à vis with pas 5,08 mm adjustment pour entrées et alimentation |
| Valeur Du Bit De Poids Faible | 0,153 mV, 0...10 V; 0,305 mV, - 10...10 V; 0,305 µA, 0...20 mA; 0,244 µA, 4...20 mA |
| Isolement | Entre entrées et alimentation à 1500 V CA; Entre entrée et logique interne à 500 V CA |
| Immunité Aux Micro-coupures | 10 ms |
| Dérive En Température | +/- 0,006 %FS/°C |
| Non-linéarité | +/- 0,01 %FS |
| Consommation Électrique Typique | 30 mA à 5 V CC à vide; 40 mA à 5 V CC pleine charge; 25 mA à 24 V CC |
| Signalisation Locale | 1 DEL vert pour PWR |
| Support De Montage | Top hat type TH35-15 rail se conformer à CEI 60715; Top hat type TH35-7.5 rail se conformer à CEI 60715; platine ou panneau avec kit de fixation |
| Hauteur | 90 mm |
| Largeur | 23,6 mm |
| Profondeur | 70 mm |
| Poids Net | 0,115 kg |
Environnement12
| Degré De Protection IP | IP20 |
|---|---|
| Marquage | CE |
| Certifications Du Produit | CE; UKCA; RCM; EAC; CULus; CULus HazLoc |
| Normes | CEI 61131-2 |
| Emission Électromagnétique | Émissions rayonnées - niveau de test : 40 dBμV/m QP classe A ( 10 m) à 30…230 MHz se conformer à CEI 55011; Émissions rayonnées - niveau de test : 47 dBμV/m QP classe A ( 10 m) à 230…1000 MHz se conformer à CEI 55011 |
| Température De L'air Ambiant En Fonctionnement | -10…55 °C (installation à l'horizontale); -10…35 °C (installation à la verticale) |
| Température Ambiante Pour Le Stockage | -25…70 °C |
| Humidité Relative | 10…95 % sans condensation |
| Altitude De Fonctionnement | 0...2000 m |
| Degré De Pollution | 2 |
| Tenue Aux Vibrations | 3,5 mm (f = 5…8,4 Hz)sur rail DIN; 3 gn (f = 8,4…150 Hz)sur rail DIN |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 7,46 cm |
| Largeur De L'emballage 1 | 10,645 cm |
| Longueur De L'emballage 1 | 12,707 cm |
| Poids De L'emballage (Kg) | 220,0 g |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 42 |
| Hauteur De L'emballage 2 | 30 cm |
| Largeur De L'emballage 2 | 40 cm |
| Longueur De L'emballage 2 | 60 cm |
| Poids De L'emballage 2 | 10,341 kg |
| Type D'emballage 3 | P12 |
| Nb Produits Dans L'emballage 3 | 504 |
| Hauteur De L'emballage 3 | 105 cm |
| Largeur De L'emballage 3 | 120 cm |
| Longueur De L'emballage 3 | 80 cm |
| Poids De L'emballage 3 | 134 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
