Modicon TM3, module 4 sorties analogiques, -10-0-10V, 0/4-20mA, à vis

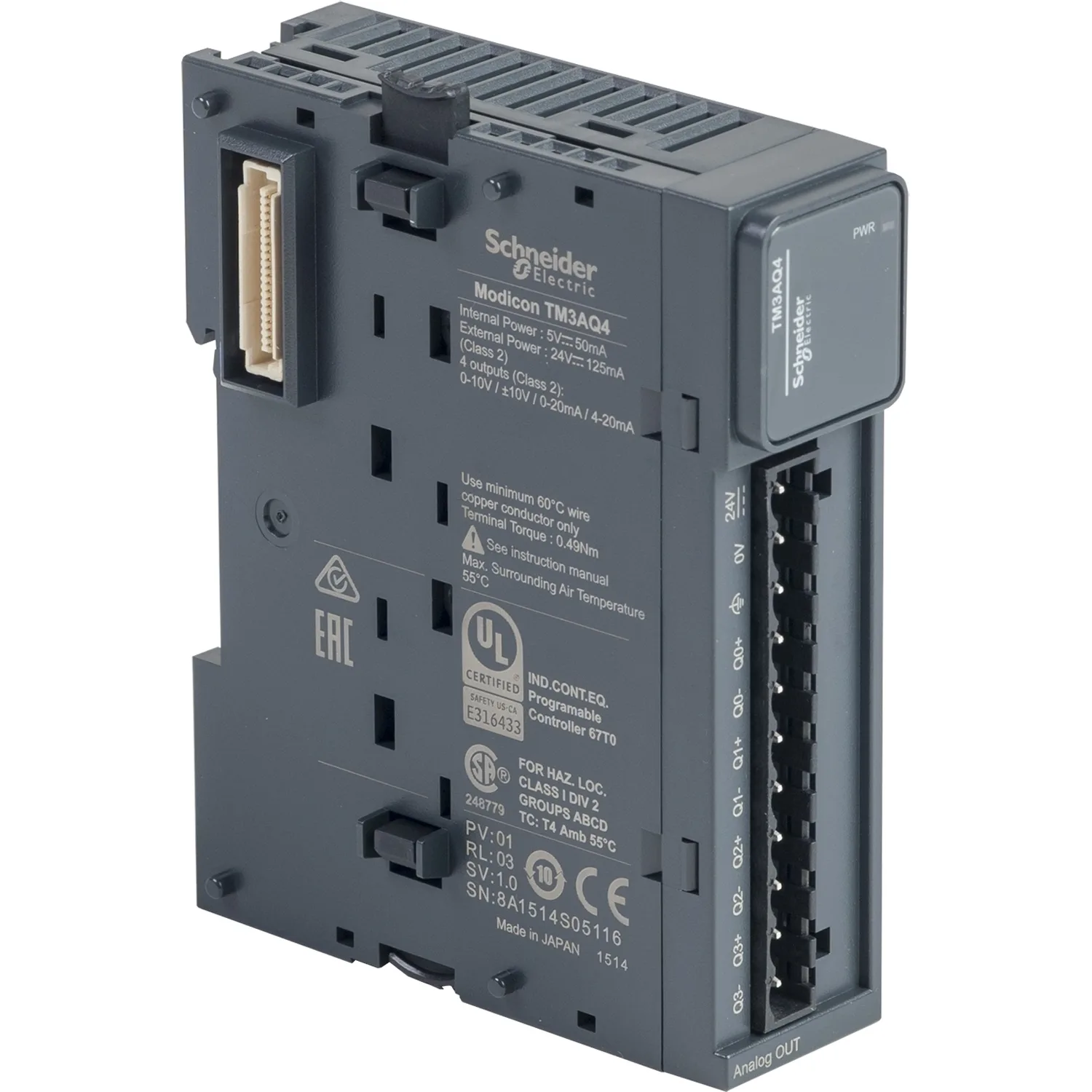

Schneider TM3AQ4, Modicon TM3, module 4 sorties analogiques, -10-0-10V, 0/4-20mA, à vis. Catégorie : Modicon TM3. Demandez un devis pour le prix et le délai.
- Référence :TM3AQ4
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :558.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon TM3
- Type De Produit Ou Équipement
- Module sortie analogique
- Nombre De Sorties Analogiques
- 4
- Résolution D'entrée Analogique
- 12 bits; 11 bits + sign
Description du produit
Ce produit fait partie de la gamme Modicon TM3, une offre de modules d'extension d'E/S pour Modicon M221, M241, M251 et M262. Le module de sortie analogique dispose de 4 sorties avec une résolution de 11 bits + signe et 12 bits. Il s'agit d'un module de sortie avec une tension d'alimentation nominale de 24V CC et une consommation de courant de 125mA à 24V CC via une alimentation externe à pleine charge. Ce produit est capable de contrôler des variateurs de vitesse ou tout appareil équipé d'une entrée de courant ou de tension. Il y a une isolation entre la sortie et l'alimentation à 1500V CA, la sortie et la logique interne à 500V CA. Il est fourni avec une borne à vis amovible pour la connexion électrique avec un réglage de pas de 5,08 mm pour les sorties et l'alimentation. L'indice de protection est IP20. Ses dimensions sont de 23,6 mm (largeur) x 70 mm (profondeur) x 90 mm (hauteur). Il pèse 0,115 kg. Ce produit est certifié CE. Il répond aux normes EN / CEI 61131-2 et EN / CEI 61010-2-201. Ce module est compatible avec les contrôleurs logiques Modicon M241, Modicon M251 et Modicon M221. Il accepte les montages avec le Top hat type TH35-15, le Top hat type TH35-7.5 conformes à la norme CEI 60715 ou sur platine ou sur panneau avec un kit de fixation. Les modules d'extension Modicon TM3 ont été conçus avec un mécanisme d'assemblage à verrouillage simple. Les modules d'extension Modicon TM3 ont été conçus avec un mécanisme d'assemblage à verrouillage simple. Boostez les performances de votre contrôleur avec le système d'E/S Modicon TM3 spécialement conçu pour les contrôleurs logiques Modicon M221, M241 et M251.
Caractéristiques principales
- Modules d’expansion d’E/S pour contrôleurs Modicon M221, M241, M251 et M262
- Modularité et facilité d'installation
- Large choix de système d’entrées/sorties pour enrichir les capacités de l’automate Modicon M2xx
- Programmation machine intuitive avec EcoStruxure Machine Expert
- Le système Modicon TM3 permet à l'automate Modicon M2xx de bénéficier d'une extension E/S flexible et personnalisable
- Les coupleurs de bus TM3 permettent aux automates Modicon de distribuer les E/S sur EtherNet/IP, Sercos ou CANopen
Caractéristiques techniques
Principales4
| Gamme De Produit | Modicon TM3 |
|---|---|
| Type De Produit Ou Équipement | Module sortie analogique |
| Compatibilité De Gamme | Modicon M221; Modicon M241; Modicon M251; Modicon M262 |
| Nombre De Sorties Analogiques | 4 |
Complémentaires24
| Résolution D'entrée Analogique | 12 bits; 11 bits + sign |
|---|---|
| Temps De Stabilisation | 1 ms |
| Type De Sortie Analogique | Courant: 4...20 mA; Courant: 0...20 mA; Tension: 0...10 V; Tension: - 10...10 V |
| Temps De Conversion | 1 ms + 1 ms par voie + 1 cycle contrôleur |
| Erreur De Précision Absolue | +/- 1 % pleine échelle; +/- 0,2 % de la pleine échelle at 25 °C |
| Précision De Répétition | +/- 0,4 %FS |
| Ondulation De Sortie | 20 mV |
| Diaphonie | <= 1 LSB |
| Type De Câble | Câble à paire blindée torsadée <30 m pour sortie circuit |
| Raccordement Électrique | 11 x 2,5 mm² bornier débrochable à vis with pas 5,08 mm adjustment pour sorties et alimentation |
| Valeur Du Bit De Poids Faible | 2,44 mV, 0...10 V; 4,88 mV, - 10...10 V; 4,88 µA, 0...20 mA; 3,91 µA, 4...20 mA |
| Isolement | Entre sorties et alimentation à 1500 V CA; Entre sortie et logique interne à 500 V CA |
| Immunité Aux Micro-coupures | 10 ms |
| Impédance De Charge Ohmique | 1 kOhm tension; 300 Ohm courant |
| Type De Charge | Résistive |
| Dérive En Température | +/- 0,01 %FS/°C |
| Non-linéarité | +/- 0,2 %FS |
| Consommation Électrique Typique | 40 mA à 5 V CC à vide; 50 mA à 5 V CC pleine charge; 50 mA à 24 V CC à vide; 125 mA à 24 V CC pleine charge |
| Signalisation Locale | 1 DEL vert pour PWR |
| Support De Montage | Top hat type TH35-15 rail se conformer à CEI 60715; Top hat type TH35-7.5 rail se conformer à CEI 60715; platine ou panneau avec kit de fixation |
| Hauteur | 90 mm |
| Largeur | 23,6 mm |
| Profondeur | 70 mm |
| Poids Net | 0,115 kg |
Environnement12
| Degré De Protection IP | IP20 |
|---|---|
| Marquage | CE |
| Certifications Du Produit | CE; UKCA; RCM; EAC; CULus; CULus HazLoc |
| Normes | CEI 61131-2 |
| Emission Électromagnétique | Émissions rayonnées - niveau de test : 40 dBμV/m QP classe A ( 10 m) à 30…230 MHz se conformer à CEI 55011; Émissions rayonnées - niveau de test : 47 dBμV/m QP classe A ( 10 m) à 230…1000 MHz se conformer à CEI 55011 |
| Température De L'air Ambiant En Fonctionnement | -10…55 °C (installation à l'horizontale); -10…35 °C (installation à la verticale) |
| Température Ambiante Pour Le Stockage | -25…70 °C |
| Humidité Relative | 10…95 % sans condensation |
| Altitude De Fonctionnement | 0...2000 m |
| Degré De Pollution | 2 |
| Tenue Aux Vibrations | 3,5 mm (f = 5…8,4 Hz)sur rail DIN; 3 gn (f = 8,4…150 Hz)sur rail DIN |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 7,500 cm |
| Largeur De L'emballage 1 | 10,500 cm |
| Longueur De L'emballage 1 | 12,700 cm |
| Poids De L'emballage (Kg) | 200,000 g |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 42 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 40,000 cm |
| Longueur De L'emballage 2 | 60,000 cm |
| Poids De L'emballage 2 | 10,246 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
