Schneider

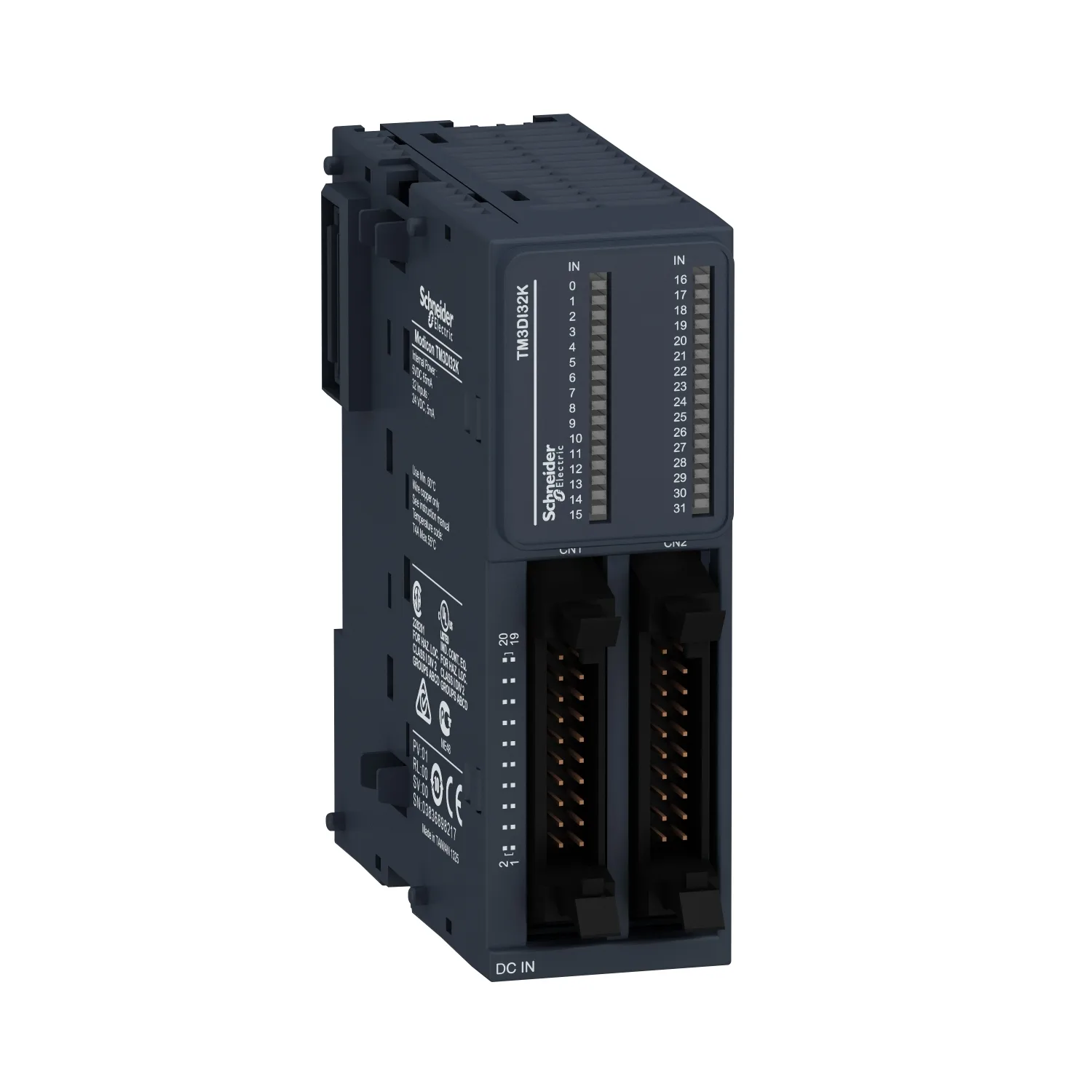

Modicon TM3, module 32 entrées 24VCC, connecteur HE 10
Schneider TM3DI32K, Modicon TM3, module 32 entrées 24VCC, connecteur HE 10. Catégorie : Modicon TM3. Demandez un devis pour le prix et le délai.
- Référence :TM3DI32K
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :395.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Modicon TM3
- Type De Produit Ou Équipement
- Module d'entrée TOR
- Application De L'appareil
- Application industrielle
- Nombre D'entrée Logique
- 32
Description du produit
Ce module d'entrées TOR fait partie de la gamme Modicon TM3 de modules d'extension d'E/S pour contrôleurs Modicon. Il se compose de 32 entrées logiques et est alimenté en 24V CC. Il est équipé d'un connecteur HE10 amovible et peut être monté sur un rail DIN symétrique de 35 mm. Ce module d'E/S numériques complète les E/S intégrées des contrôleurs logiques Modicon M221, M221 Book, M241 et M251.
Caractéristiques principales
- Modules d’expansion d’E/S pour contrôleurs Modicon M221, M241, M251 et M262
- Modularité et facilité d'installation
- Large choix de système d’entrées/sorties pour enrichir les capacités de l’automate Modicon M2xx
- Programmation machine intuitive avec EcoStruxure Machine Expert
- Le système Modicon TM3 permet à l'automate Modicon M2xx de bénéficier d'une extension E/S flexible et personnalisable
- Les coupleurs de bus TM3 permettent aux automates Modicon de distribuer les E/S sur EtherNet/IP, Sercos ou CANopen
Caractéristiques techniques
Principales7
| Gamme De Produit | Modicon TM3 |
|---|---|
| Type De Produit Ou Équipement | Module d'entrée TOR |
| Compatibilité De Gamme | Modicon M241; Modicon M251; Modicon M221; Modicon M262 |
| Application De L'appareil | Application industrielle |
| Nombre D'entrée Logique | 32 |
| Tension D'entrée Logique | 24 V CC |
| Entrée Logique | PNP ou NPN (positive/négative) |
Complémentaires23
| Discrete Input Compatibility | 32 conforming to CEI 61131-2 type 3 |
|---|---|
| Courant D'entrée Logique | 5 mA |
| Tension État 1 Garanti | 15…28,8 V CC |
| Tension État 0 Garanti | 0…5 V CC |
| Etat Actuel 1 Garanti | >= 2,5 mA |
| Etat Actuel 0 Garanti | <= 1 mA |
| Impédance D'entrée | 4,4 kOhm |
| Temps De Réponse En Entrée | 4 ms (maximum (turn on)); 4 ms (maximum (turn off)) |
| Données De Fiabilité De Sécurité | MTBF = 130 years 40 °C |
| Alimentation Électrique Du Capteur | 19,2…28,8 V |
| Type D'alimentation | Electronic powered by internal bus |
| Consommation Électrique Typique | 34 mA à 5 V CC; 5 mA |
| Raccordement Électrique | connecteur HE-10 pour les entrées |
| Distance Maximale De Câble Entre Les Appareils | Câble non blindé: <30 m pour entrée régulière |
| Isolement Entre Les Groupes | 500 V AC |
| Isolement Entre Voies Et Bus | 500 V CA |
| Signalisation Locale | 1 DEL par voie (vert) pour état d'entrée |
| Couleur Du Boitier | Gris |
| Support De Montage | Top hat type TH35-15 rail se conformer à CEI 60715; Top hat type TH35-7.5 rail se conformer à CEI 60715; platine ou panneau avec kit de fixation |
| Hauteur | 90 mm |
| Largeur | 33,5 mm |
| Profondeur | 81,3 mm |
| Poids Net | 0,1 kg |
Environnement12
| Degré De Protection IP | IP20 |
|---|---|
| Traitement De Protection | Aucun |
| Marquage | CE |
| Certifications Du Produit | CE; CULus; UKCA; RCM; EAC; CULus HazLoc |
| Normes | CEI 61131-2 |
| Température De L'air Ambiant En Fonctionnement | -10…35 °C (installation à la verticale); -10…55 °C (installation à l'horizontale) |
| Température Ambiante Pour Le Stockage | -25…70 °C |
| Humidité Relative | 10…95 % sans condensation pendant le fonctionnement; 10…95 % sans condensation pendant le stockage |
| Altitude De Fonctionnement | 0...2000 m |
| Degré De Pollution | 2 |
| Tenue Aux Vibrations | 3,5 mm (f = 5…8,4 Hz)sur rail DIN; 3 gn (f = 8,4…150 Hz)sur rail DIN; 3,5 mm (f = 5…8,4 Hz)montage en tableau; 3 gn (f = 8,4…150 Hz)montage en tableau |
| Tenue Aux Chocs Mécaniques | 15 gn pour 11 ms |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,000 cm |
| Largeur De L'emballage 1 | 10,000 cm |
| Longueur De L'emballage 1 | 12,000 cm |
| Poids De L'emballage (Kg) | 205,000 g |
| Type D'emballage 2 | S04 |
| Nb Produits Dans L'emballage 2 | 42 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 40,000 cm |
| Longueur De L'emballage 2 | 60,000 cm |
| Poids De L'emballage 2 | 9,695 kg |
| Type D'emballage 3 | P12 |
| Nb Produits Dans L'emballage 3 | 504 |
| Hauteur De L'emballage 3 | 105,000 cm |
| Largeur De L'emballage 3 | 80,000 cm |
| Longueur De L'emballage 3 | 120,000 cm |
| Poids De L'emballage 3 | 133,000 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
