Schneider

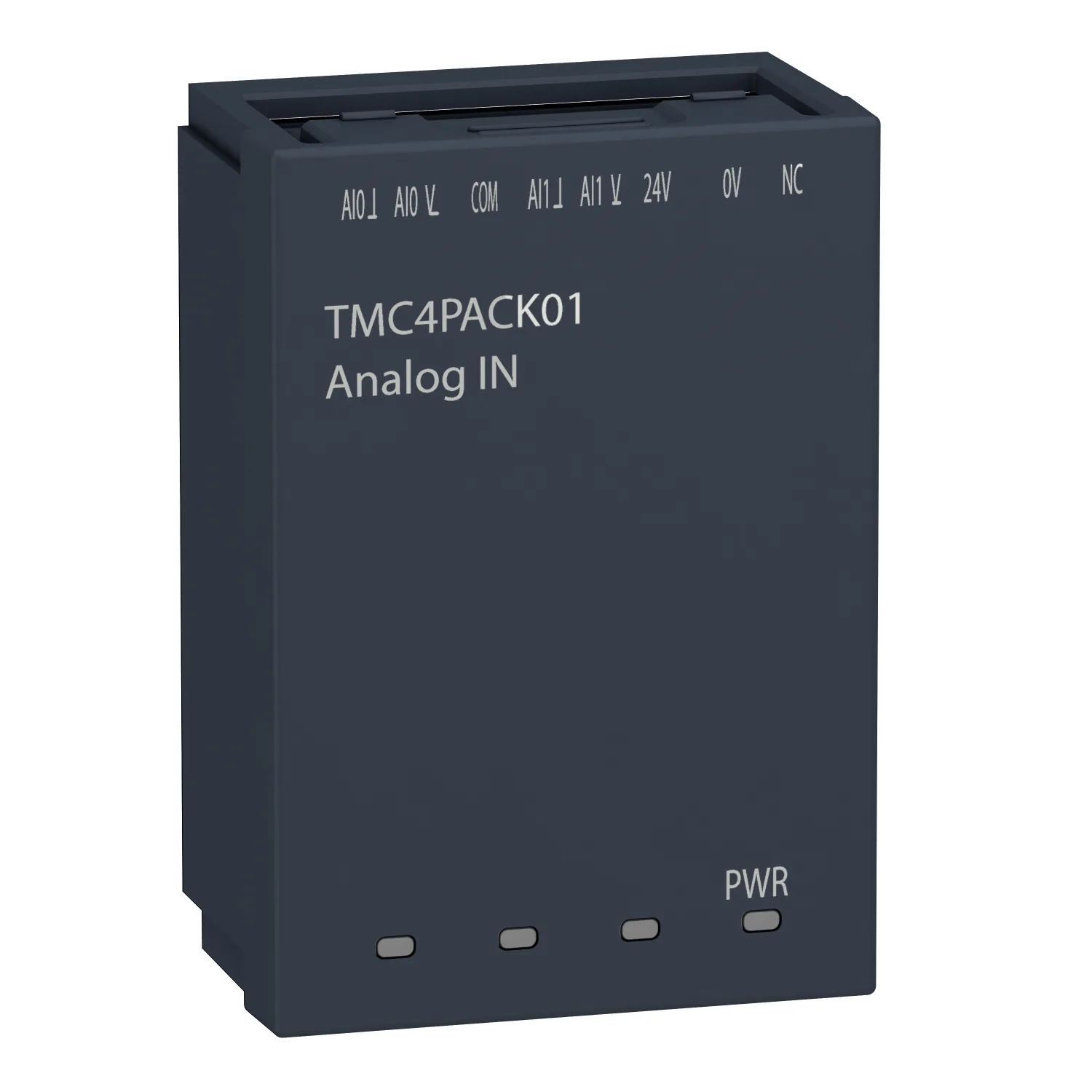

Modicon M241, module application emballage, 2 entrées analogiques
Pas en vente
Schneider TMC4PACK01, Modicon M241, module application emballage, 2 entrées analogiques. Catégorie : Logic Controller - Modicon M241. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :TMC4PACK01
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme De Produit
- Modicon M241
- Type De Produit Ou Équipement
- Cartouche d'entrée analogique
- Application Spécifique Du Produit
- Emballage
- Compatibilité Produit
- Modicon M241C
Description du produit
- cartouche M241 - emballage 2 entrées analogiques
- Ce produit fait partie de la gamme Modicon M241, une offre de contrôleurs logiques pour les applications exigeantes en performances. • Cette cartouche d'application est destinée aux contrôleurs logiques Modicon M241. • Il fournit 2 entrées analogiques (tension ou courant) pour un conditionnement avec une résolution de 16 bits. • La distance maximale des câbles à paires torsadées blindées entre les appareils est inférieure à 30 m pour l’entrée. • Il existe une isolation entre l'entrée et la logique interne à 500 V CC et aucune isolation entre les entrées. Il est équipé d'une borne à ressort pour la connexion électrique. • Ses dimensions sont 34 mm (largeur) x 21 mm (profondeur) x 50 mm (hauteur). Il pèse 0,055 kg. • Les contrôleurs logiques Modicon M241 sont conçus pour des machines compactes hautes performances intégrant des fonctions de contrôle de vitesse et de position. • Ce produit est certifié CE, IACS E10, RCM, CSA, CULus. Il est conforme aux normes ANSI/ISA 12-12-01, CSA C22.2 n° 142, CSA C22.2 n° 213, EN/IEC 61131-22007, aux spécifications maritimes (LR, ABS, DNV, GL), UL 1604 et UL 508. • Cette cartouche de sortie analogique est compatible avec l'automate Modicon M241C. • Il y a 1 emplacement pour cartouche d'application sur le TM241C24. Il y a 2 emplacements pour cartouche d'application sur le TM241C40. • Programmation machine intuitive avec EcoStruxure Machine Expert. • Applications et blocs fonction prêts à l’emploi. • Contrôle machine flexible/évolutif : mise à niveau facile vers plateformes plus performantes pour améliorer efficacité. • Connecté partout via Ethernet, accès sans fil, serveurs Web pour simplifier l’intégration et la maintenance des machines
Caractéristiques techniques
Principales5
| Gamme De Produit | Modicon M241 |
|---|---|
| Type De Produit Ou Équipement | Cartouche d'entrée analogique |
| Application Spécifique Du Produit | Emballage |
| Compatibilité Produit | Modicon M241C |
| Nombre D'entrées Analogiques | 2 |
Complémentaires21
| Type D'entrée Analogique | courant 4...20 mA; courant 0...20 mA; tension 0...10 V |
|---|---|
| Résolution D'entrée Analogique | 16 bits |
| Valeur Du Bit De Poids Faible | 1 mVtension 0...10 V; 2 µAcourant 0...20 mA; 2 µAcourant 4...20 mA |
| Durée D'échantillonnage | 10 ms |
| Erreur De Précision Absolue | +/- 0,2 % de la pleine échelle at 25 °C |
| Dérive En Température | +/- 0,006 %FS/°C |
| Précision De Répétition | +/- 0,2 %FS |
| Non-linéarité | +/- 0,05 %FS |
| Diaphonie | 80 dB |
| Type De Câble | Câble à paire blindée torsadée |
| Raccordement Électrique | 1 x 1,5 mm² 1 bornier à ressort with pas 3,81 mm adjustment pour entrées et alimentation |
| Distance Maximale De Câble Entre Les Appareils | Câble à paire blindée torsadée: <30 m pour entrée |
| Isolement | Entre entrée et logique interne à 500 V CC; Non isolé entre entrées |
| Limites De La Tension D'alimentation | 20,4…28,8 V |
| Signalisation Locale | 1 DEL (vert) pour PWR |
| Hauteur | 50 mm |
| Profondeur | 21 mm |
| Largeur | 34 mm |
| Poids Net | 0,055 kg |
| Surcharge Permanente Autorisée | 40 mA, type d'entrée analogique: courant; 30 V, type d'entrée analogique: tension |
| Impédance D'entrée | <= 250 Ohm courant; >= 1 MOhm tension |
Environnement1
| Immunité Aux Micro-coupures | 10 ms |
|---|
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 3,56 cm |
| Largeur De L'emballage 1 | 8,38 cm |
| Longueur De L'emballage 1 | 11,18 cm |
| Poids De L'emballage (Kg) | 0,07 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
