TeSys island - démarreur contacteur + relais thermique SIL - 25A / 7,5kW

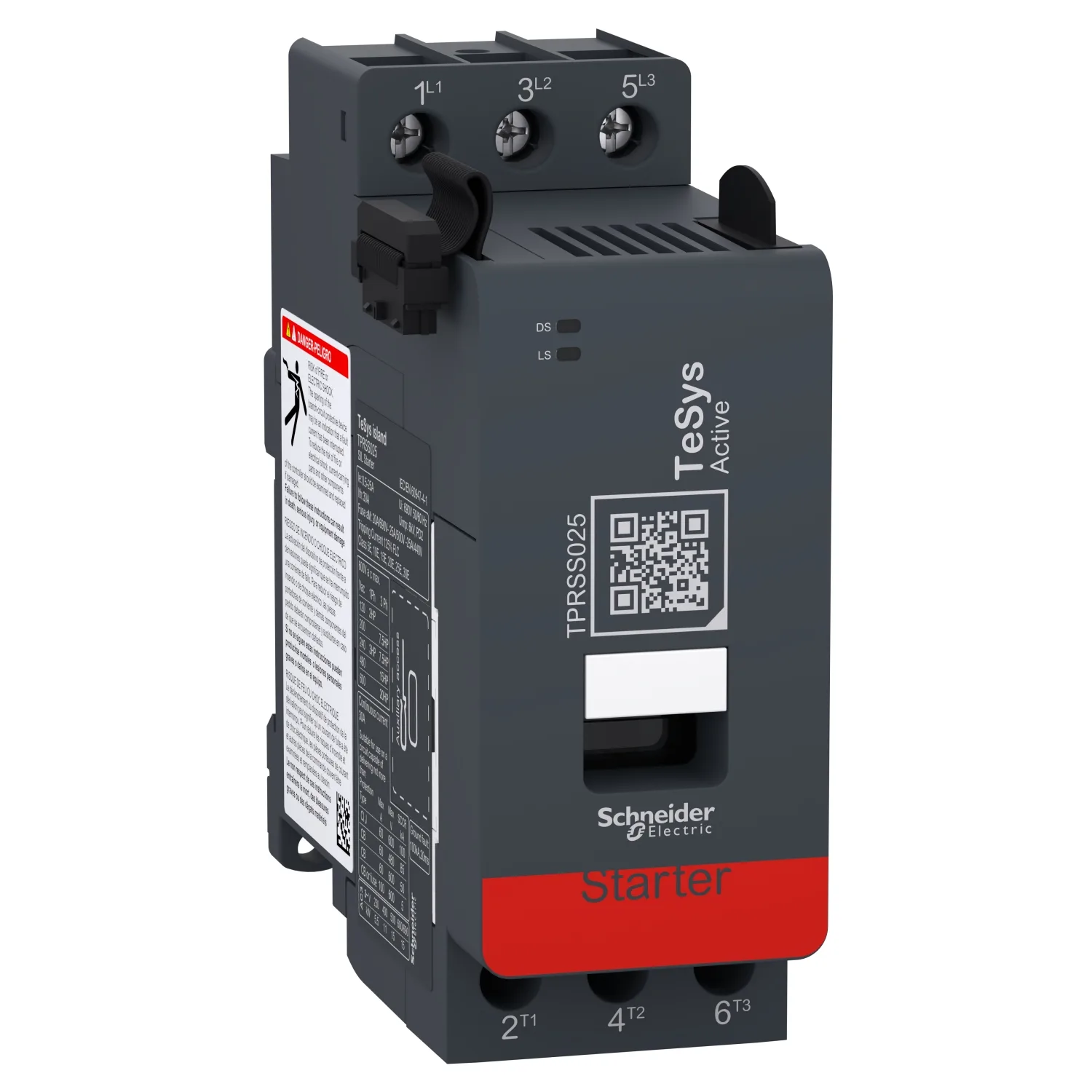

Schneider TPRSS025, TeSys island - démarreur contacteur + relais thermique SIL - 25A / 7,5kW. Catégorie : TeSys island. Demandez un devis pour le prix et le délai.
- Référence :TPRSS025
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :280.80 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys
- Nom Du Produit
- TeSys island
- Nom De L'appareil
- TPRSS
- Type De Produit Ou Équipement
- Démarreur moteur SIL
Description du produit
Ce démarreur direct SIL TeSys island dispose de 3 pôles, 25A/690V. Il est connecté à un coupleur de bus TPRBC, il contrôle, protège et surveille des charges jusqu'à 25A et des moteurs jusqu'à 11kW à 400V / 15hp à 480V. En association avec un module TPRSM001 et un dispositif de sécurité externe, il peut être utilisé pour les systèmes de sécurité conformes à la norme CEI 61508. Il protège le moteur, notamment la surcharge thermique (réglage 0,5-25A), la perte de phase, le déséquilibre et l'inversion, le démarrage long, le bourrage, le verrouillage du cycle rapide, la détection du courant de terre. La surveillance de la charge comprend les tensions et courants maximum/moyens, le nombre de cycles de commutation, le nombre de défauts, la puissance/énergie active et réactive lorsqu'elle est associée à un module de tension TPRVM001. Il se monte sur rail DIN avec les autres modules de la configuration TeSys island. Il est certifié multinormes (IEC, UL, CSA, CCC, EAC) et est conforme à la directive RoHS et à la règlementation REACh.
Caractéristiques principales
- Détection de présence de tension amont.
- Fonction d'arrêt sécurisé disponible en cas de connexion avec un module TPRSM.
- Gère les moteurs et autres charges électriques jusqu'à 80 A (AC-3) / 37 kW/40 HP.
- Tous les ajustements et réglages sont numérisés, sans cadrans mécaniques ni micro-interrupteurs.
- Cybersécurité intégrée (Achilles niveau 2).
Caractéristiques techniques
Principales29
| Gamme | TeSys |
|---|---|
| Nom Du Produit | TeSys island |
| Nom De L'appareil | TPRSS |
| Type De Produit Ou Équipement | Démarreur moteur SIL |
| Type De Démarreur Moteur | Direct sur ligne |
| Présentation Du Produit | Démarreur direct connecté à un contrôleur d'automatisation via coupleur de bus; Opérationnel uniquement lorsqu'il est connecté à un coupleur de bus |
| Fonction Disponible | Détection de présence tension amont; Protection de la ligne électrique et de la charge; Surveillance de la puissance/énergie lorsque connecté au module tension TPRVM; Fonction d'arrêt de sécurité dispo lorsqu'elle est connectée à un module TPRSM |
| Compatibilité Produit | TPRBC coupleur de bus; TPRVM module interface tension; TPRSM module interface SIL |
| Description Des Pôles | 3P 3 NO |
| Catégorie D'emploi | AC-1; AC-2; AC-3; AC-4; AC-3e |
| Puissance Moteur KW | 5,5 kW at 230 V 50 Hz (AC-3); 11 kW at 380...415 V 50 Hz (AC-3); 11 kW at 440 V 50 Hz (AC-3); 15 kW at 500 V 50 Hz (AC-3); 15 kW at 690 V 50 Hz (AC-3) |
| Puissance Moteur HP (UL / CSA) | 2 hp at 120 V CA 60 Hz for monophasé motors; 3 hp at 240 V CA 60 Hz for monophasé motors; 7,5 hp at 208 V CA 60 Hz for 3 phases motors; 7,5 hp at 240 V CA 60 Hz for 3 phases motors; 15 hp at 480 V CA 60 Hz for 3 phases motors; 20 hp at 600 V CA 60 Hz for 3 phases motors |
| [Ue] Tension Assignée D'emploi | <= 480 V CA 47...63 Hz for overvoltage cat. III; <= 690 V CA 47...63 Hz for overvoltage cat. II |
| [Ie] Courant Assigné D'emploi | 25 A (at <50 °C) at <= 440 V AC-3; 30 A (at <50 °C) at <= 440 V AC-1 |
| [Ith] Courant Thermique Conventionnel | 30 A (à 50 °C) |
| [Ui] Tension Assignée D'isolement | 690 V se conformer à CEI 60947-4-1; 600 V se conformer à UL 60947-4-1; 600 V se conformer à CSA C22.2 No 60947-4-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-1 |
| Catégorie De Surtension | III for Ue <= 480 V; II for Ue <= 690 V |
| Zone De Réglage De Protection Thermique | 0,5…25 A |
| Classe De Surcharge Thermique | Classe 5…30 |
| Remise À Zéro | À distance ou automatiquement |
| Pouvoir Nominal D'enclenchement Irms | 450 A at 440 V conforming to CEI 60947 |
| Pouvoir Assigné De Coupure | 450 A at 440 V conforming to CEI 60947 |
| [Icw] Courant Assigné De Courte Durée Admissible | 380 A 40 °C - 1 s; 240 A 40 °C - 10 s; 120 A 40 °C - 1 min; 50 A 40 °C - 10 min |
| Impédance Moyenne | 2 mOhm - Ith 30 A 50 Hz |
| Puissance Dissipée Par Pôle | 1,25 W AC-3 - Ith 25 A; 1,8 W AC-1 - Ith 30 A |
| [Uc] Tension Circuit De Commande | 24 V CC alimenté par le coupleur de bus |
| Consommation Électrique | 160 mA contacteur scellé; 160 mA fermeture contacteur |
| Puissance Dissipée En W | 6,6 W à Ie AC-3 |
Complémentaires19
| Durée De Vie Mécanique | 30 Mcycles |
|---|---|
| Durée De Vie Électrique | 1,65 Mcycles 25 A AC-3 à Ue 440 V; 2 Mcycles 30 A AC-1 à Ue 440 V |
| Vitesse De Commande Maximale | 3600 cyc/mn AC-3 |
| Temps De Fonctionnement | < 100 ms fermeture; < 30 ms ouverture |
| Fonction De Sécurité | Arrêt sécurisé: catégorie 0 conforming to CEI 60204-1 lorsqu'il est associé à un module TPRSM; Arrêt sécurisé: catégorie 1 conforming to CEI 60204-1 lorsqu'il est associé à un module TPRSM |
| Niveau D'intégrité De Sécurité | SIL 2 conforming to CEI 61508 dans une architecture de système monovoie; SILCL 2 conforming to CEI 62061 dans une architecture de système monovoie; PL = d catégorie 2 conforming to ISO 13849-1 dans une architecture de système monovoie |
| Niveau De Performance De Sécurité | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1; B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Type De Protection | Surcharge thermique; Surchauffe moteur; Surintensité; Sous intensité; Panne; Long départ; Décrochage; Verrouillage du cycle rapide; Séquence de phase; Verrouillage de redémarrage rapide; Inversion de phase; Perte de phase; Déséquilibre de phase; Courant de terre |
| Type De Surveillance | Dispositif de temps ON; Mise en marche de l'appareil horaire; Nombre de pannes; Nombre de cycles de commutation; Nombre de cycles d'alimentation de l'appareil; Courant moyen Imoy; Tension moyenne Vavg; Courant max Imax; Tension maximale Vmax; Puissance active et réactive avec module tension; Énergie active et réactive avec module tension; Facteur de puissance réel avec module tension |
| Signalisation Locale | 1 DEL (vert/rouge) pour DS (état de l'appareil); 1 DEL (vert/rouge) pour LS (état charge) |
| Normes | EN/IEC 60947-1; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 No 60947-4-1 |
| Certifications Du Produit | CCC; EAC; UL; CSA |
| Mode D'installation | Horizontal et vertical (35 mm DIN rail symmétrique) |
| Mode De Raccordement | Borniers à vis-étrier 1 câble(s) 1,5…10 mm² (AWG 16...AWG 8)rigide; Borniers à vis-étrier 2 câble(s) 1,5…10 mm² (AWG 16...AWG 8)rigide; Borniers à vis-étrier 1 câble(s) 2,5…10 mm² (AWG 14...AWG 8)flexible sans embout; Borniers à vis-étrier 2 câble(s) 2,5…10 mm² (AWG 14...AWG 8)flexible sans embout; Borniers à vis-étrier 1 câble(s) 1,5…10 mm² (AWG 16...AWG 10)flexible avec embout; Borniers à vis-ét |
| Couple De Serrage | 2,5 N.m - avec tournevis plat Ø 6 mm; 2,5 N.m - avec tournevis cruciforme Philips n° 3 |
| Largeur | 45 mm |
| Hauteur | 121 mm |
| Profondeur | 115 mm |
| Poids Net | 0,718 kg |
Environnement11
| Température Ambiante Pour Le Stockage | -25…70 °C |
|---|---|
| Température De L'air Ambiant En Fonctionnement | -10…50 °C sans déclassement; 50…60 °C avec réduction de courant |
| Humidité Relative | 5…95 % |
| Altitude De Fonctionnement | 0...2000 m sans déclassement |
| Degré De Protection IP | IP20 |
| Degré De Pollution | 2 |
| Traitement De Protection | TC |
| Tenue Au Feu | 960 °C se conformer à UL 94; 850 °C se conformer à CEI 60695-2-1; 650 °C se conformer à CEI 60695-2-12 |
| Tenue Aux Chocs Mécaniques | 15 gn (durée = 11 ms) se conformer à CEI 60068-2-27 |
| Tenue Aux Vibrations | 1,5 mm crête-à-crête (f= 3…13 Hz) se conformer à CEI 60068-2-6; 1 gn (f= 13…200 Hz) se conformer à CEI 60068-2-6 |
| Compatibilité Électromagnétique | Test d'immunité aux transitoires électriques rapides, niveau 3, 8 kV air, 6 kV contact, conforming to EN/IEC 61000-4-2; Test d'immunité aux champs RF rayonnés, niveau 3, 10 V/m, conforming to EN/IEC 61000-4-3; Test d'immunité transitoire rapide, niveau 4, 4 kV, conforming to EN/IEC 61000-4-4; Test d’immunité aux surtensions (mode différentiel), niveau 3, 2 kV, conforming to EN/IEC 61000-4-5; Test |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,0 cm |
| Largeur De L'emballage 1 | 12,5 cm |
| Longueur De L'emballage 1 | 13,0 cm |
| Poids De L'emballage (Kg) | 772,0 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 14 |
| Hauteur De L'emballage 2 | 15,0 cm |
| Largeur De L'emballage 2 | 30,0 cm |
| Longueur De L'emballage 2 | 40,0 cm |
| Poids De L'emballage 2 | 11,104 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
