Twido - base compacte extensible - 24Vcc - 24 entrées 24Vcc - 16 sorties
Pas en vente

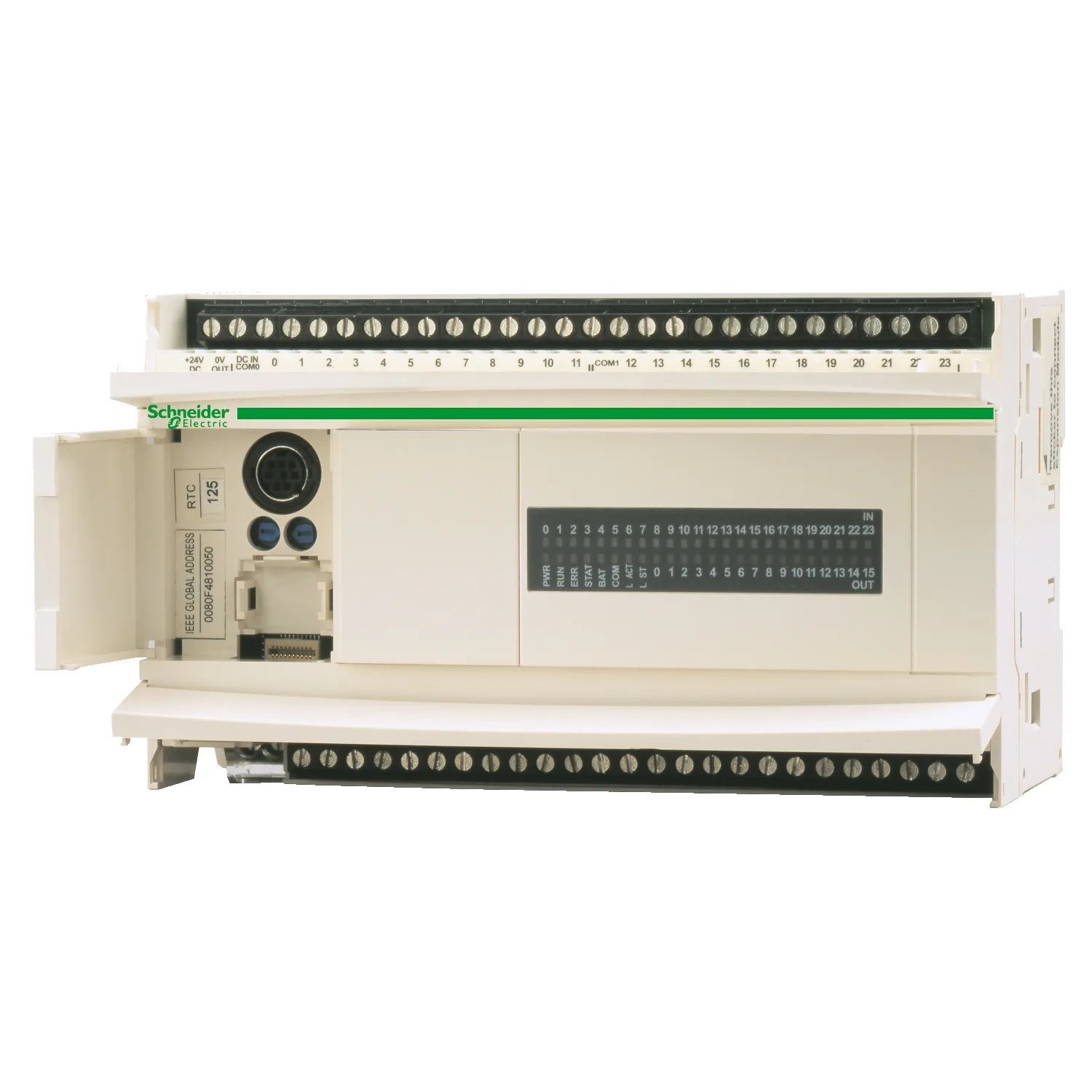

Schneider TWDLCDE40DRF, Twido - base compacte extensible - 24Vcc - 24 entrées 24Vcc - 16 sorties. Catégorie : Twido. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :TWDLCDE40DRF
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme De Produits
- Twido
- Type De Produit Ou De Composant
- Contrôleur de base compact
- Concept
- Transparent Ready
- Nombre D'E/S Numériques
- 40
Description du produit
API compact Twido - Alimentation 24 V CC - 24 E 24 V CC - 16 S
Caractéristiques techniques
| Gamme De Produits | Twido |
|---|---|
| Type De Produit Ou De Composant | Contrôleur de base compact |
| Concept | Transparent Ready |
| Nombre D'E/S Numériques | 40 |
| Nombre D'entrées Numériques | 24 |
| Tension D'entrée Numérique | 24 V |
| Type De Tension D'entrée Numérique | DC |
| Nombre De Sorties Numériques | 14 pour relais, 2 pour transistor |
| [Us] Tension D'alimentation Nominale | 24 V DC |
| Nombre De Module D'extension D'E/S | 7 |
| Utilisation De L'emplacement | Cartouche mémoire |
| Données De Sauvegarde | RAM interne (lithium) 30 jours, temps de charge = 10 h, durée de vie de la pile = 10 yr |
| Type De Connexion Intégrée | Ethernet TCP/IP RJ45, , 10/100 Mbit/s, 1 paire torsadée transparent ready classe A10, Alimentation, Adaptateur de liaison série (RS232C/RS485), Liaison série non isolée mini DIN, Modbus/mode caractère maître/esclave RTU/ASCII (RS485) semi-duplex, 38,4 kbit/s |
| Fonction Complémentaire | Traitement d'événements, PID |
| Logique D'entrée Numérique | Sink ou source |
| Limites De Tension D'entrée | 20,4...26,4 V |
| Courant D'entrée Numérique | 11 mA pour I0,0 - I0,1, 11 mA pour I0,6 - I0,7, 7 mA pour I0,2 - I0,5, 7 mA pour I0,8 - I0,23 |
| Impédance D'entrée | 2100 Ohm pour I0,0 - I0,1, 2100 Ohm pour I0,6 - I0,7, 3400 Ohm pour I0,2 - I0,5, 3400 Ohm pour I0,8 - I0,23 |
| Temps De Filtrage | 150 µs pour I0,6 à I0,23 + temps de filtre programmé à l'état 0, 35 µs pour I0,0 à I0,5 + temps de filtre programmé à l'état 1, 40 µs pour I0,0 à I0,5 + temps de filtre programmé à l'état 0, 40 µs pour I0,6 à I0,23 + temps de filtre programmé à l'état 1 |
| Isolement Entre Le Canal Et La Logique Interne | 1500 Vrms pendant 1 minute |
| Résistance D'isolement Entre Les Canaux | Aucune |
| Charge Minimale | 0.1 mA |
| Courant De Charge | 2 A à 240 V AC charge inductive, vitesse de fonctionnement = 30 cyc/mn pour sortie relais, 2 A à 240 V AC charge résistive, vitesse de fonctionnement = 30 cyc/mn pour sortie relais, 2 A à 30 V DC charge inductive, vitesse de fonctionnement = 30 cyc/mn pour sortie relais, 2 A à 30 V DC charge résistive, vitesse de fonctionnement = 30 cyc/mn pour sortie relais |
| Durabilité Mécanique | >= 20000000 cycles pour sortie relais |
| Durabilité Électrique | >= 100000 cycles pour sortie relais |
| Consommation De Courant | 128 mA à 24 V DC à l'état 1, 128 mA à 24 V DC état 1 + entrée ON, 170 mA à 5 V DC à l'état 0, 240 mA à 5 V DC état 1 + entrée ON, 5 mA à 24 V DC à l'état 0, 90 mA à 5 V DC à l'état 1 |
| Connexion D'E/S | Bloc de bornes à vis non amovible |
| Limites De Tension D'alimentation | 20.4...28.8 V |
| Type De Protection | Protection d'alimentation avec fusible interne |
| Résistance D'isolement | > 10 MOhm à 500 V, entre les bornes d'E/S et la terre, > 10 MOhm à 500 V, entre les bornes d'alimentation et la terre |
| Mémoire Programme | 3000 instructions |
| Temps D'exécution Pour 1 K Instruction | 1 ms |
| Surcharge Système | 0.5 ms |
| Description De La Mémoire | RAM interne, 128 compteurs, fixe, non trigonométrique, RAM interne, 128 temporisateurs, fixe, non trigonométrique, RAM interne, 256 bits internes, fixe, non trigonométrique, RAM interne, 3000 mots internes, fixe, non trigonométrique, RAM interne, mot double, fixe, non trigonométrique, RAM interne, non fixe, trigonométrique |
| Emplacements Libres | 1 |
| Horloge Temps Réel | Avec, dérive : |
| Port Ethernet | 10BASE-T/100BASE-TX |
| Service De Communication | Client BOOTP Ethernet TCP/IP, Messagerie Modbus Ethernet TCP/IP |
| Fonctions De Positionnement | PWM/PLS 2 channel(s) à 7 kHz |
| Nombre D'entrées De Comptage | 2 channel(s) à 20000 Hz 32 bit, 4 channel(s) à 5000 Hz 16 bit |
| Consignes Analogiques | 1 point réglable de 0...1023, 1 point réglable de 0 - 511 |
| LED D'état | 1 LED pour vitesse 10 ou 100 Mbit/s (LACT), 1 LED pour état Ethernet (LAN ST), 1 LED pour voyant pilote utilisateur (STAT), 1 LED vert pour PWR, 1 LED vert pour RUN, 1 LED vert par canal pour état des E/S, 1 LED rouge pour erreur module (ERR) |
| Poids Du Produit | 0.525 kg |
| Immunité Aux Microcoupures | 10 ms |
| Rigidité Diélectrique | 1500 V pendant 1 minute, entre les bornes d'E/S et la terre, 500 V pendant 1 minute, entre les bornes d'alimentation et la terre |
| Certifications Du Produit | CSA, UL |
| Marquage | CE |
| Température Ambiante De Fonctionnement | 0...55 °C |
| Température Ambiante De Stockage | -25...70 °C |
| Humidité Relative | 30...95 % sans condensation |
| Degré De Protection IP | IP20 |
| Altitude De Fonctionnement | 0...2000 m |
| Altitude De Stockage | 0...3000 m |
| Tenue Aux Vibrations | 0,075 mm, 10...57 Hz montage sur : rail DIN symétrique 35 mm, 1 gn, 57...150 Hz montage sur : rail DIN symétrique 35 mm, 1,6 mm, 2...25 Hz montage sur : platine ou panneau avec kit de fixation, 4 gn, 25...100 Hz montage sur : platine ou panneau avec kit de fixation |
| Tenue Aux Chocs | 15 gn pour 11 ms |
