Schneider

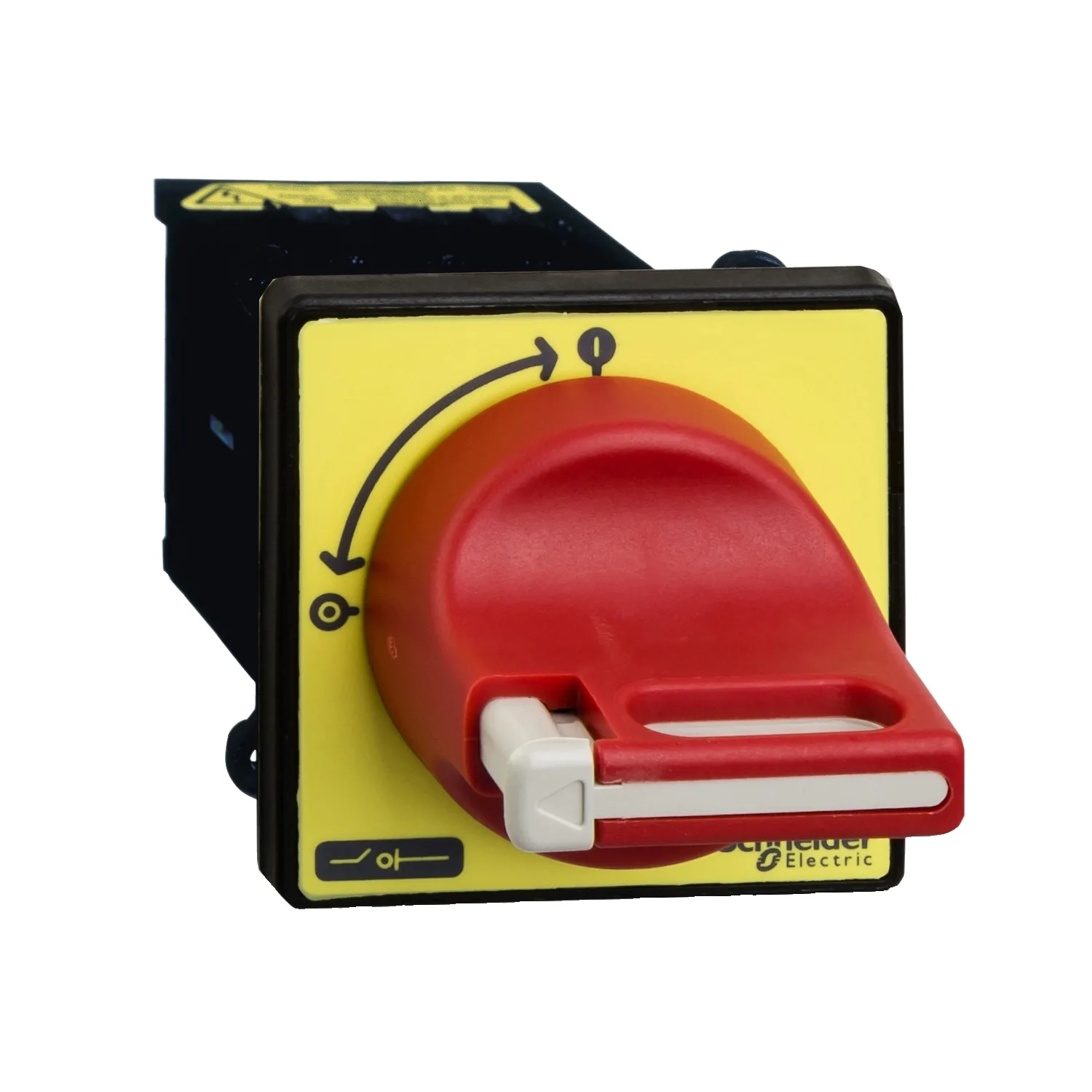

TeSys VCDN - interr.-sectionneur - 3P - 690V 12A - poignée rouge cadenassable
Schneider VCDN12, TeSys VCDN - interr.-sectionneur - 3P - 690V 12A - poignée rouge cadenassable. Catégorie : TeSys mini-vario, vario. Demandez un devis pour le prix et le délai.
- Référence :VCDN12
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :34.90 EUR (Request a quote)
Caractéristiques clés
- Gamme
- TeSys
- Nom Du Produit
- TeSys Mini-VARIO
- Nom De L'appareil
- VCDN
- Type De Produit Ou Équipement
- Interrupteur-sectionneur d'arrêt d'urgence
Description du produit
- Interrupteur-sectionneur TeSys Vario pour montage sur porte, 3 pôles, 12A / 690V, pour applications de commutation de moteur jusqu'à 4kW à 400V en AC-23
- Unité complète composée d'un corps d'interrupteur VN12, d'une poignée rouge avec face avant jaune 60x60mm KCD1PZ
- Destiné à la déconnexion de l'interrupteur principal et de l'interrupteur d'arrêt d'urgence
- Poignée cadenassable, pour 3 cadenas (à commander séparément)
- Poignée avec fixation centrale sur la porte, assurant un indice de protection IP65 après montage
- Certifié multi normes (CEI, UL, CSA).
Caractéristiques principales
- Multi-usage pour déconnexion du commutateur d'arrêt principal et d'urgence
- Pratique à utiliser avec 3 options de poignée de commande cadenassable
- Garantir un degré de protection élevé dans un environnement difficile
- Certifié multi-normes
Caractéristiques techniques
Principales13
| Gamme | TeSys |
|---|---|
| Nom Du Produit | TeSys Mini-VARIO |
| Nom De L'appareil | VCDN |
| Type De Produit Ou Équipement | Interrupteur-sectionneur d'arrêt d'urgence |
| Niveau De Performance | Standard |
| Description Des Pôles | 3P |
| Type Et Composition Des Contacts | 3 NO |
| Type De Réseau | CA; CC |
| Type De Commande | Poignée rotative |
| Style De Montage De La Commande Rotative | Directe |
| Couleur De Poignée | Rouge |
| Couleur Du Plastron De La Commande | Jaune |
| Cadenassage De La Commande Rotative | 1 à 3 cadenas 4…8 mm |
Complémentaires25
| Marquage | 0 - 1 |
|---|---|
| Support De Montage | Poignée: porte; Interrupteur: porte |
| Mode De Fixation | Trou avec 22,5 mm pour poignée |
| [Ue] Tension Assignée D'emploi | 690 V CA 50/60 Hz |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV |
| [Ith] Courant Thermique Conventionnel | 12 A |
| [Ithe] Courant Thermique D'emploi Sous Enveloppe | 10 A |
| [Ie] Courant Assigné D'emploi | 8,1 A (AC-23) à 400 V |
| Puissance Assignée D'emploi En W | 3 kW à 230...240 V (AC-23A); 4 kW à 400...415 V (AC-23A); 5,5 kW à 500 V (AC-23A); 7,5 kW à 690 V (AC-23A); 1,5 kW à 230...240 V (AC-3); 3 kW à 400...415 V (AC-3); 4 kW à 500 V (AC-3); 4 kW à 690 V (AC-3) |
| Classe De Service Intermittent | 30 |
| Pouvoir De Fermeture (I Rms) | 120 A à 400 V AC-21A; 120 A à 400 V AC-22A; 120 A à 400 V AC-23A |
| [Icm] Pouvoir Assigné De Fermeture En Court-circuit | 0,5 kA à 400 V à I crête |
| Courant Efficace Assigné De Courte Durée Admissible [Icw] | 140 A à 400 V durée: 1 s |
| Courant Nominal De Court-circuit Conditionnel | 6 kA à 400 V - fusible associé 12 A aM; 6 kA à 400 V - fusible associé 12 A gG |
| Pouvoir De Coupure | 120 kA à 400 V (AC-21A); 120 kA à 400 V (AC-22A); 120 kA à 400 V (AC-23A) |
| Composition De L'appareil | Poignée; Interrupteur |
| Durée De Vie Mécanique | 50000 cycle |
| Durée De Vie Électrique | 30000 cycle DC-1 à 5; 50000 cycle AC-21 |
| Aptitude Au Sectionnement | Oui |
| Mode De Raccordement | Circuit de puissance: borniers à vis-étrier câble 4 mm² - rigidité du câble: flexible - avec embout; Circuit de puissance: borniers à vis-étrier câble 4 mm² - rigidité du câble: rigide |
| Couple De Serrage | Circuit de puissance: 0,7 N.m - sur borniers à vis-étrier |
| Dimension De La Plaque Avant De La Poignée | 60 x 60 mm |
| Hauteur | 60 mm |
| Largeur | 60 mm |
| Poids Net | 0,177 kg |
Environnement7
| Normes | CEI 60947-3 |
|---|---|
| Certifications Du Produit | GL; CCC; UL; CSA; UKCA |
| Traitement De Protection | TC |
| Degré De Protection IP | IP65 |
| Tenue Mécanique | Vibrations 10...150 Hz (5 gn) se conformer à CEI 60068-2-6; Chocs 11 ms (15 gn) se conformer à CEI 60068-2-27 |
| Température De L'air Ambiant En Fonctionnement | -20…50 °C |
| Tenue Au Feu | 960 °C se conformer à CEI 60695-2-1 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,5 cm |
| Largeur De L'emballage 1 | 9,0 cm |
| Longueur De L'emballage 1 | 12,5 cm |
| Poids De L'emballage (Kg) | 179,0 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 24 |
| Hauteur De L'emballage 2 | 30,0 cm |
| Largeur De L'emballage 2 | 30,0 cm |
| Longueur De L'emballage 2 | 40,0 cm |
| Poids De L'emballage 2 | 4,817 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
