Schneider
Altivar - module de communication ethernet IP/modbus TCP - deux ports
Schneider VW3A3720, Altivar - module de communication ethernet IP/modbus TCP - deux ports. Catégorie : Altivar Process ATV600. Demandez un devis pour le prix et le délai.
- Référence :VW3A3720
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :274.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Altivar
- Type De Produit Ou Équipement
- Module de communication
- Compatibilité De Gamme
- Altivar Process ATV600; Altivar Process Modular
- Protocole De Port De Communication
- Modbus TCP; Ethernet IP
Description du produit
Ce module de communication Ethernet/IP, ModbusTCP permet l'intégration de votre variateur dans votre réseau de contrôle de processus. Il est compatible avec les variateurs Altivar Process ATV600 et Altivar Process Modular. Il est facile à installer et à retirer des variateurs Altivar grâce à sa conception modulaire amovible. Il dispose de 2 connecteurs RJ45.
Caractéristiques principales
- Pour variateurs de vitesse
- Topologie en chaînage

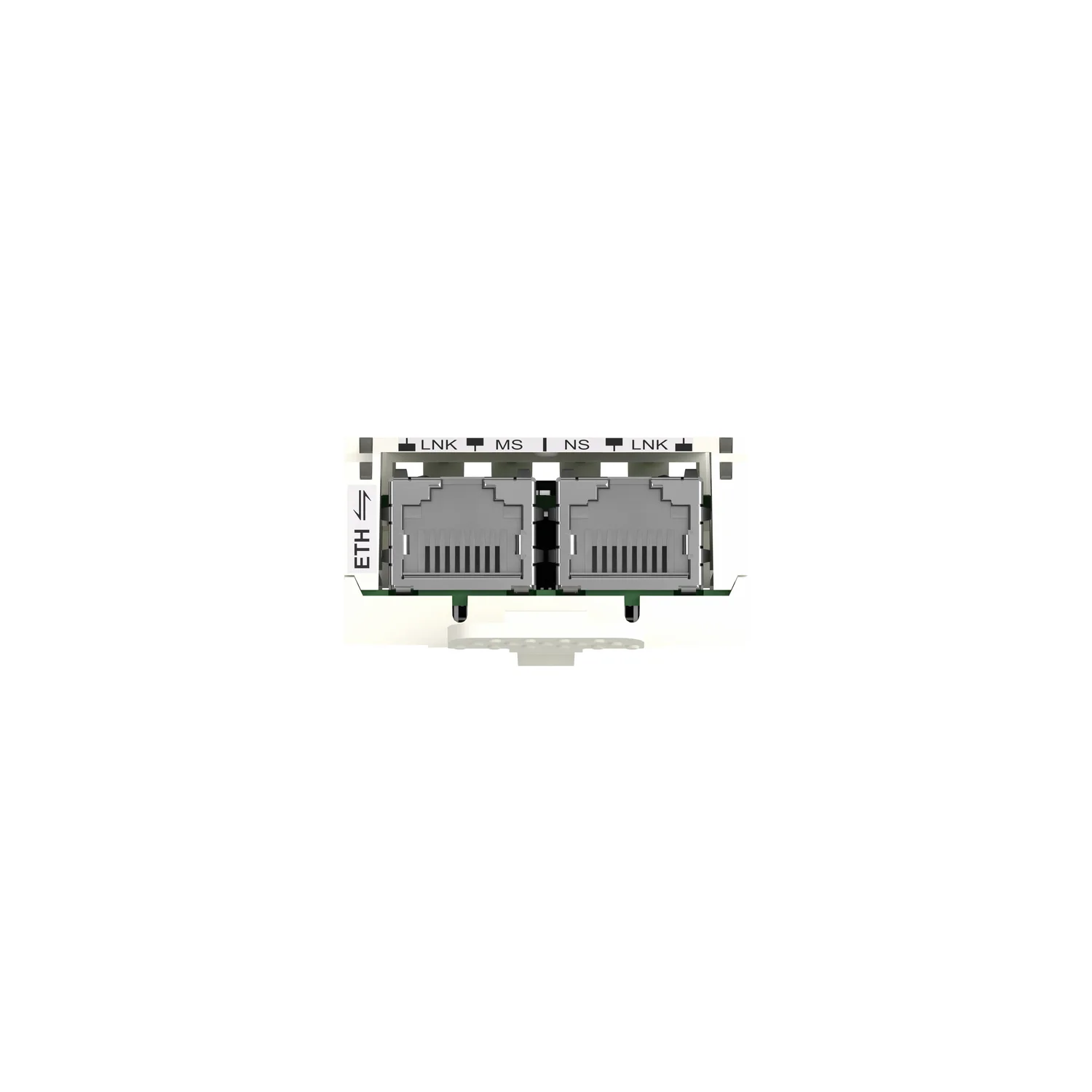

- 2 connecteurs RJ45 connexion électrique
- Protocole de synchronisation SNTP
- Serveur Web HTTP intégré
- Indice de protection IPV6
Caractéristiques techniques
Principales2
| Gamme De Produit | Altivar |
|---|---|
| Type De Produit Ou Équipement | Module de communication |
Complémentaires14
| Compatibilité De Gamme | Altivar Process ATV600; Altivar Process Modular |
|---|---|
| Protocole De Port De Communication | Modbus TCP; Ethernet IP |
| Raccordement Électrique | 2 connecteurs RJ45, Ethernet IP/Modbus TCP |
| Vitesse De Transmission | 10/100 Mbps |
| Mode D'échange | Half duplex et full duplex |
| Service De Communication | SNMP agent pour Ethernet IP; Serveur Modbus TCP pour Ethernet IP/Modbus TCP; Adaptateur Ethernet/IP pour Ethernet IP; Support RSTP pour Ethernet IP; FTP pour Ethernet IP; ODVA drive AC et profil CiA 402 pour Ethernet IP/Modbus TCP; Auto-MDIX pour Ethernet IP/Modbus TCP; Messagerie implicite 31 paramètres ENTREE - 32 paramètres SORTIE pour Ethernet IP/Modbus TCP; FDR pour Ethernet IP/Modbus TCP |
| Type De Réseau De Communication | IPv6 (protocole Internet) |
| Topologie | Daisy chain |
| Protocole De Synchronisation | SNTP |
| Serveur Web | Serveur HTTP intégré |
| Services Web | Sauver/restaurer une configuration variateur; Paramétrage et diagnostic du variateur; Surveillance de l'énergie; Widgets (ID, contrôle, tableau de données, diagnostic, diagrammes); Mise à jour du firmware du variateur; Page d'accueil personnalisée; Surveillance du variateur; Réglage et surveillance de la fonction pompe; Paramétrage et diagnostic Ethernet |
| Type D'afficheur | 1 DEL pour MS (état du module); 1 DEL pour NS (état du réseau); 1 DEL pour TX/RX (port de transmission/réception 1); 1 DEL pour TX/RX (port de transmission/réception 2) |
| Profil De Bus | CIP Variateur CA; CiA 402 |
| Poids Net | 0,2 kg |
Environnement1
| Certifications Du Produit | ODVA; Achilles: niveau 2 |
|---|
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 6,700 cm |
| Largeur De L'emballage 1 | 13,000 cm |
| Longueur De L'emballage 1 | 18,800 cm |
| Poids De L'emballage (Kg) | 159,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 16 |
| Hauteur De L'emballage 2 | 30 cm |
| Largeur De L'emballage 2 | 30 cm |
| Longueur De L'emballage 2 | 40 cm |
| Poids De L'emballage 2 | 3,290 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
