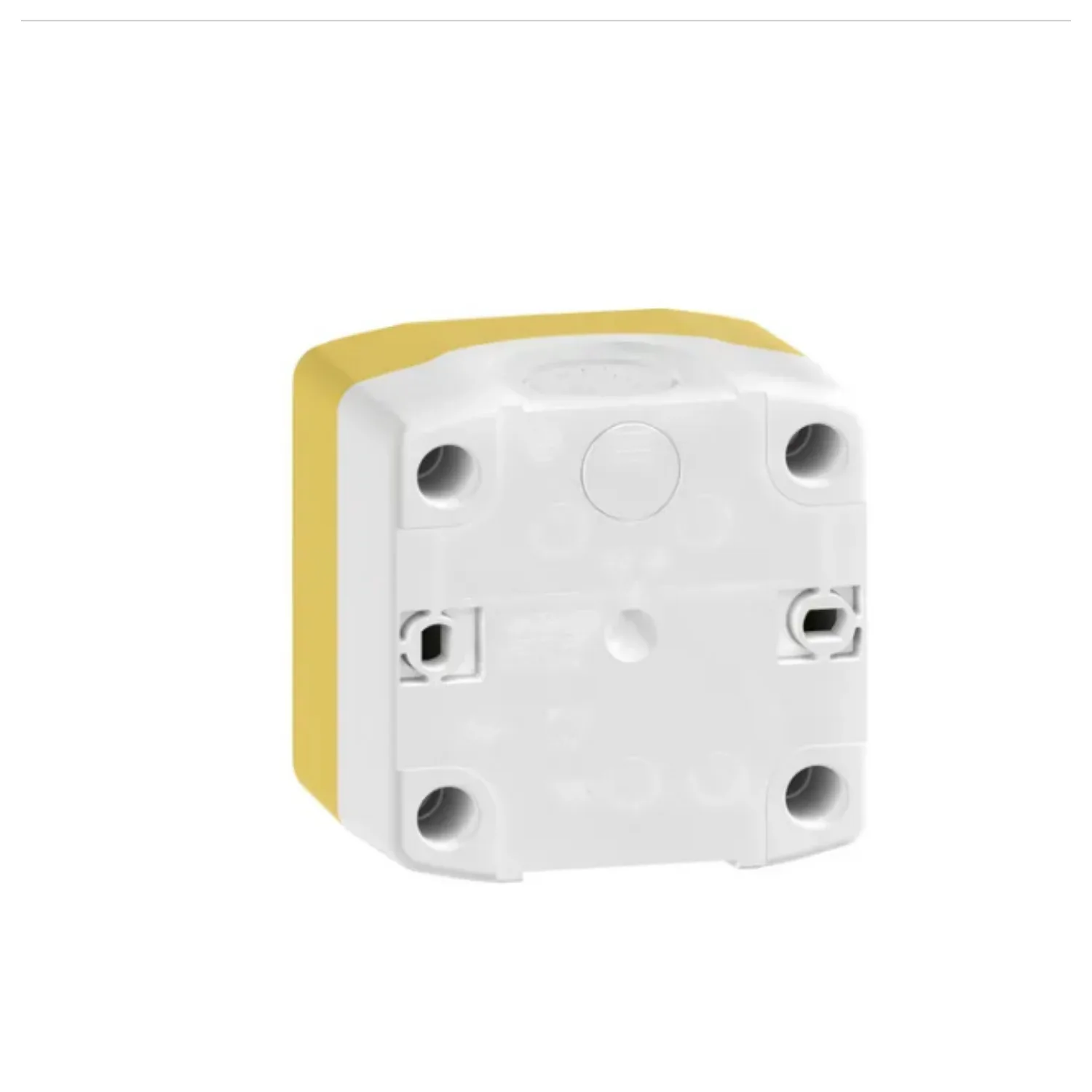

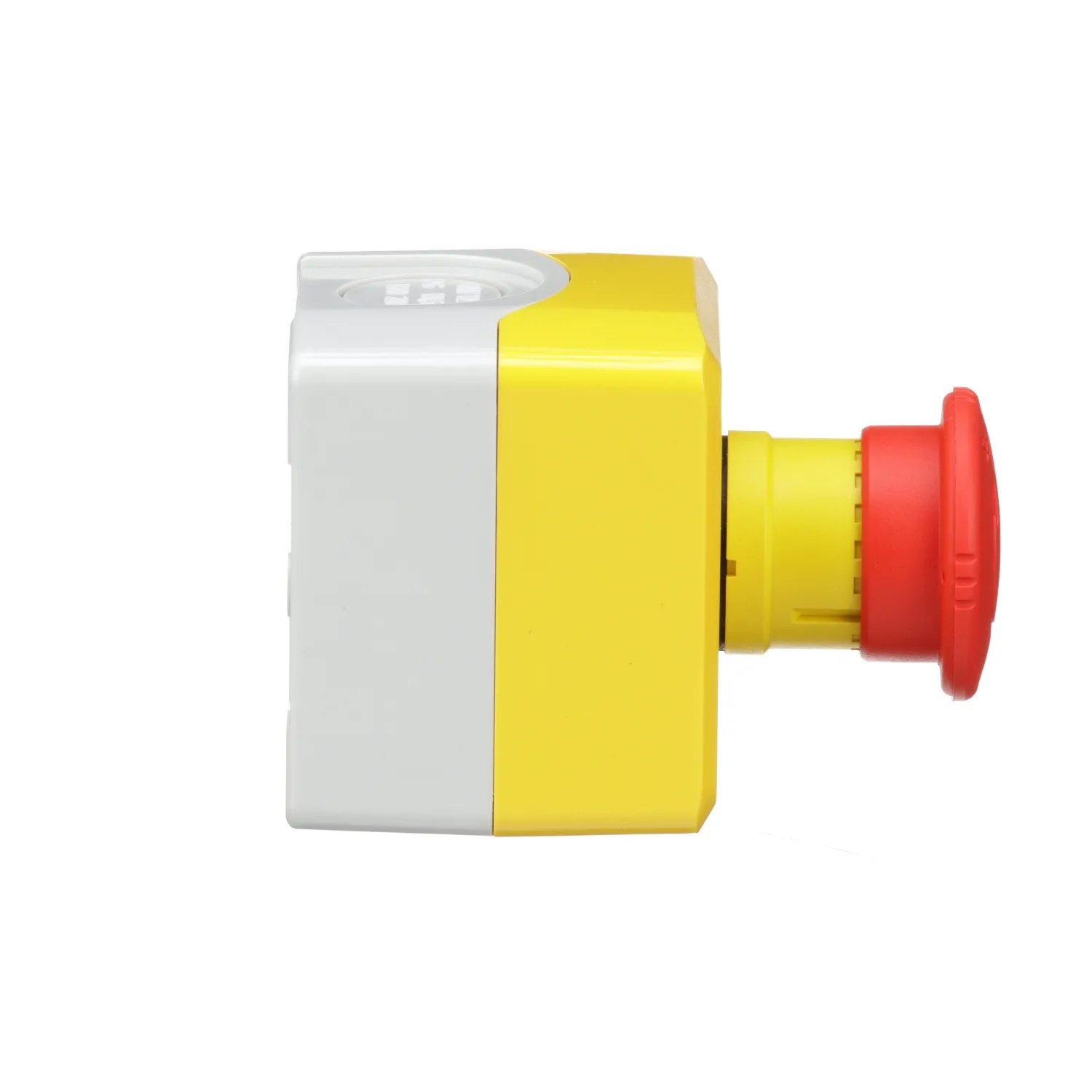

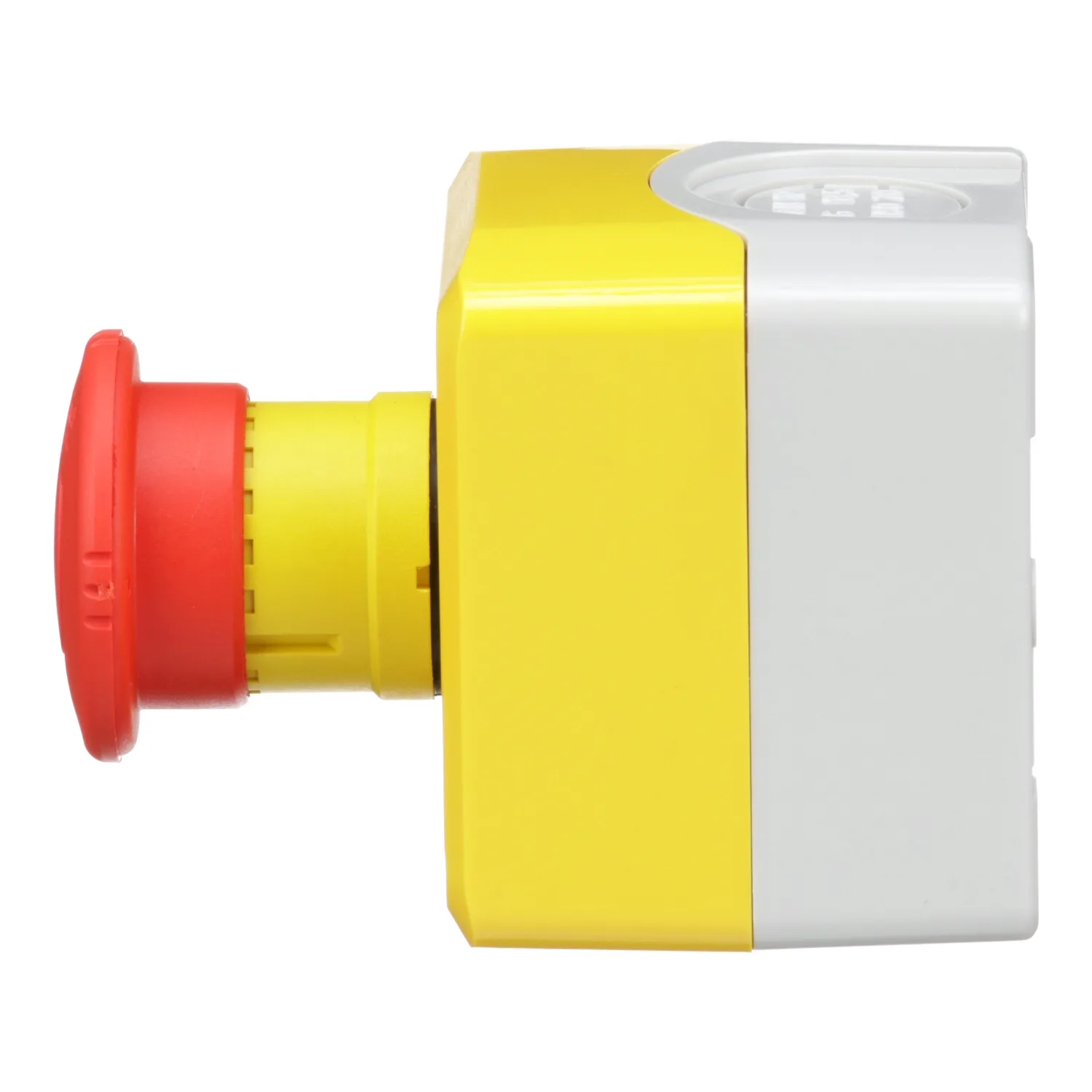

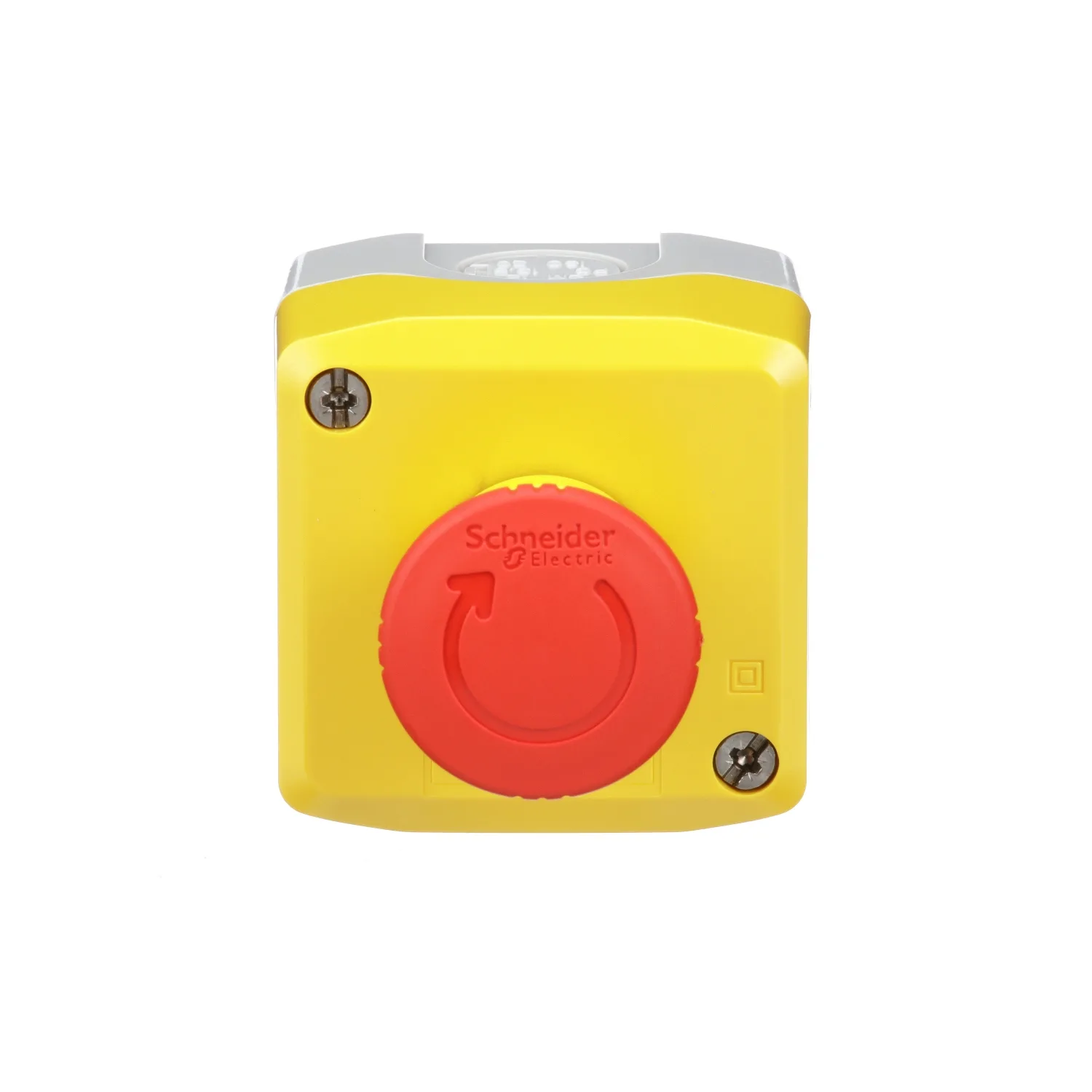

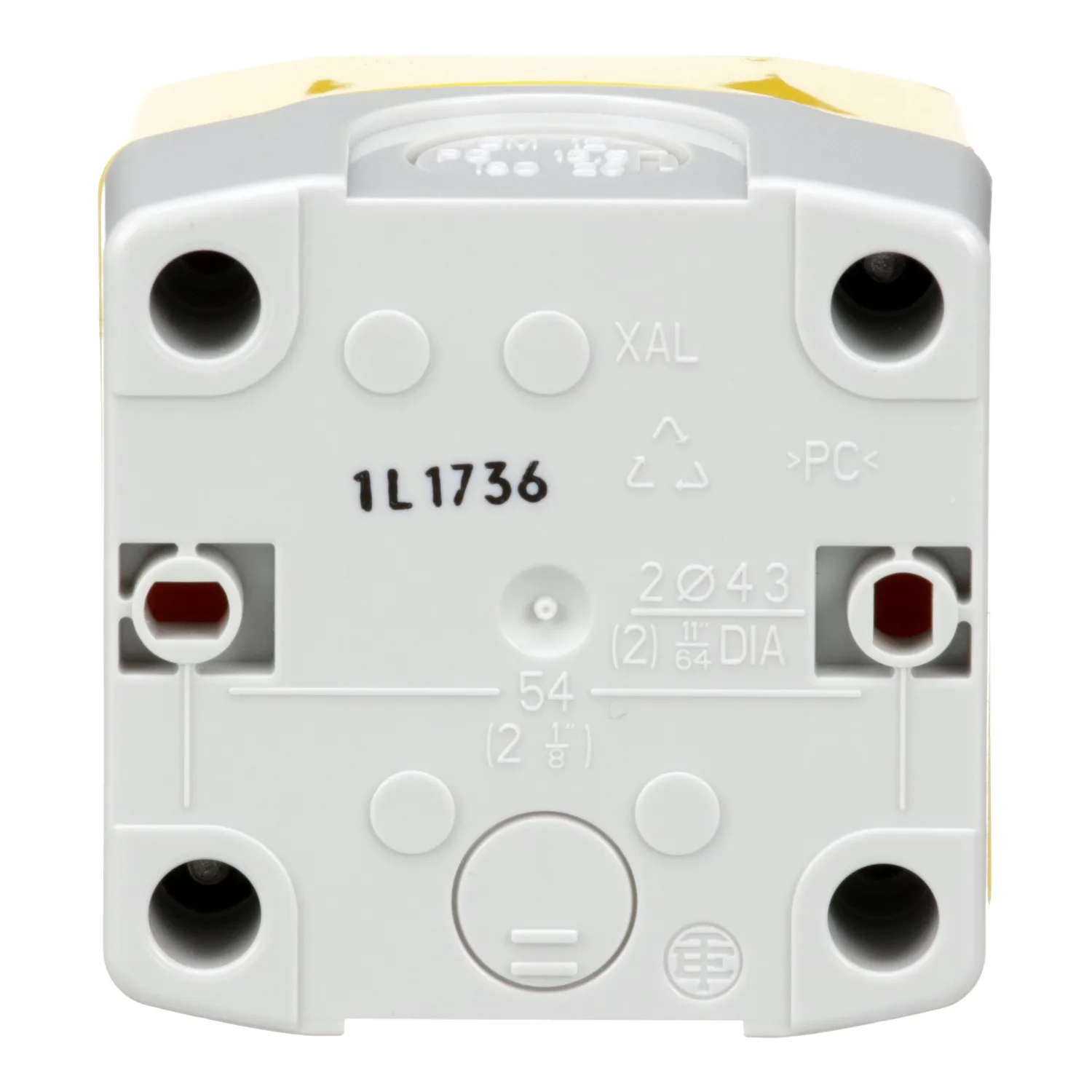

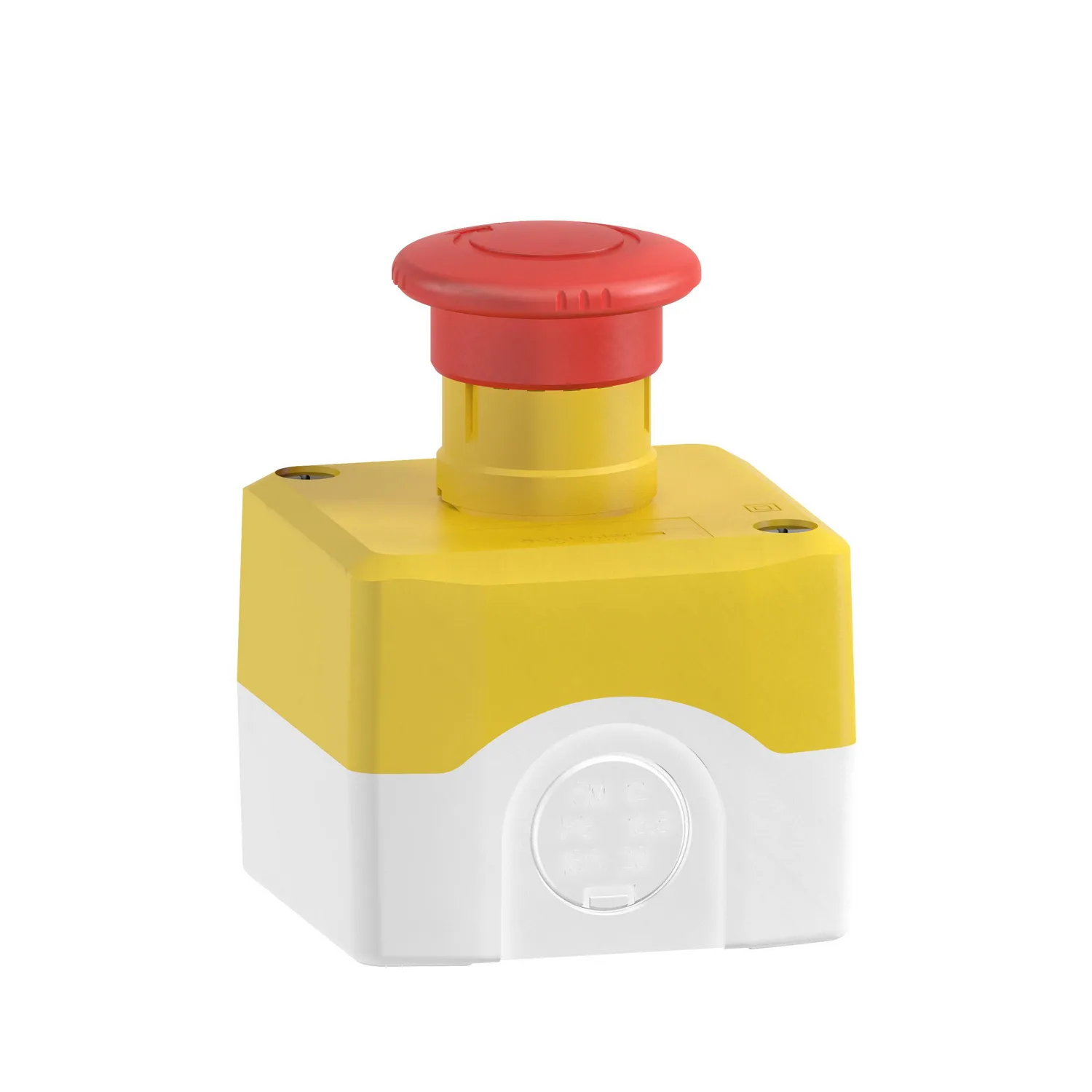

Harmony XAL - boite jaune arrêt urgence rouge - pousser tourner - 1O - Ø40
Schneider XALK178, Harmony XAL - boite jaune arrêt urgence rouge - pousser tourner - 1O - Ø40. Catégorie : Harmony XALD, XALK. Demandez un devis pour le prix et le délai.
- Référence :XALK178
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :56.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XALK
- Type De Produit Ou Équipement
- Poste de commande complet
- Nom De L'appareil
- XALK
- Couleur De La Base Du Boîtier
- Gris clair (RAL 7035)
Description du produit
Cette boîte de couleur jaune permet aux constructeurs de machines d’ajouter des fonctions de contrôle et de signalisation sur leurs machines sans avoir à procéder à des modifications permanentes ou à endommager le corps de leur machine. Elle est conçue pour les machines de production simples et de série dans les domaines suivants : textile, emballage, manutention de petits systèmes de levage, contrôle de portes de garage, volets roulants, exutoires de fumée. Elle propose des fonctions d’arrêt d’urgence ou de coupure d’urgence.
Caractéristiques principales
- Compatibilité totale avec les boutons-poussoirs, interrupteurs et voyants en plastique Ø 22 mm de la gamme Harmony XB5
- Stations complètes, prêtes à l'emploi avec 1 à 3 boutons pour les fonctions les plus courantes
- Système modulaire et gamme universelle simple à câbler
- Possibilité d'ajouter jusqu'à 3 blocs de contacts NO ou NC par tête de commande
- Stations de contrôle pré-percées en polycarbonate
- Large gamme d'accessoires pour personnaliser vos panneaux
Caractéristiques techniques
Principales13
| Gamme De Produit | Harmony XALK |
|---|---|
| Type De Produit Ou Équipement | Poste de commande complet |
| Nom De L'appareil | XALK |
| Destination Du Produit | Pour unités de commande et signalisation XB5 Ø 22 mm |
| Application De La Boîte Pendante | Fonction coupure d'urgence; Fonction d'arrêt d'urgence |
| Couleur De La Base Du Boîtier | Gris clair (RAL 7035) |
| Couleur Du Capot | Jaune (RAL 1021) |
| Matière | Polycarbonate |
| Profil De Fonctionnement | 1 bouton-poussoir coup de poing |
| Description Des Fonctionnements | Rouge sans marquage 1 NF |
| Remise À Zéro | Tourner pour déverrouiller |
| Composition De La Boîte De Commande | 1 bouton-poussoir Ø 40 mm coup de poing, rouge 1 NF sans marquage marquage |
| Fonctionnement Des Contacts | Coupure lente |
Complémentaires34
| Tension De Commande AC 50 HZ | 120…600 V |
|---|---|
| Entrée De Câble | 1 découpe pour entrée de câble 0…14 mm; 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 0…12 mm |
| Tension De Commande AC 60 HZ | 120…600 V |
| Poids Net | 0,194 kg |
| Tension De Contrôle CC | 125…600 V |
| Tenue Au Nettoyage Haute Pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Number Of Command Positions | 1 |
| Number Of Indicator Lights | 0 |
| Number Of Push Buttons | 0 |
| Ouverture Positive | Avec se conformer à CEI 60947-5-1 annexe K |
| Course D'actionnement | 1,5 mm (état électrique modifié NF); 2,6 mm (état électrique modifié NO); 4,3 mm (course totale) |
| Force D'actionnement | 44 N état électrique modifié NO + NF |
| Number Of Selector Switches | 0 |
| Durée De Vie Mécanique | 300000 cycle |
| Mode De Raccordement | Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1; Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1 |
| Number Of Key Switches | 0 |
| Couple De Serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme De La Tête De Vis | Transversal compatible avec cruciforme Philips n° 1 tournevis; Transversal compatible avec pozidriv No 1 tournevis; Fendu compatible avec plat Ø 4 mm tournevis; Fendu compatible avec plat Ø 5,5 mm tournevis |
| Matière Des Contacts | Alliage d’argent (Ag/Ni) |
| Protection Contre Les Courts-circuits | 10 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ith] Courant Thermique Conventionnel | 10 A se conformer à CEI 60947-5-1 |
| Number Of Mushroom-shaped Push-buttons | 1 |
| [Ui] Tension Assignée D'isolement | 600 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-1 |
| [Ie] Courant Assigné D'emploi | 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1; 6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1; 0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1; 1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1 |
| Durée De Vie Électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 |
| Interrupteur D'arrêt D'urgence | Non |
| Fiabilité Électrique | Λ < 10exp(-6) à 5 V, 1 mA se conformer à CEI 60947-5-4; Λ < 10exp(-8) à 17 V, 5 mA se conformer à CEI 60947-5-4 |
| Nombre De Contacts Comme Contact Normalement Fermé | 1 |
| Nombre De Contacts Comme Contact Normalement Ouvert | 0 |
| Nombre De Contacts Comme Contact Inverseur | 0 |
| Matière Du Boîtier | Plastique |
| Couleur Du Boitier | Jaune |
| Couleur Du Capot | Jaune |
Environnement10
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -40…70 °C |
| Catégorie De Surtension | Classe II se conformer à CEI 60536 |
| Degré De Protection IP | IP66 se conformer à CEI 60529; IP67; IP69; IP69K |
| Degré De Protection NEMA | NEMA 13; NEMA 4X |
| Tenue Aux Chocs IK | IK03 se conformer à CEI 62262 |
| Normes | CEI 60204-1; CEI 60947-1; CEI 60947-5-4; ISO 13850; JIS C 4520; CEI 60364-5-53; CEI 60947-5-5; UL 508; CSA C22.2 No 14; CEI 60947-5-1 |
| Tenue Aux Vibrations | 5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 9,700 cm |
| Largeur De L'emballage 1 | 7,000 cm |
| Longueur De L'emballage 1 | 7,000 cm |
| Poids De L'emballage (Kg) | 161,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 40 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 6,786 kg |
| Type D'emballage 3 | P06 |
| Nb Produits Dans L'emballage 3 | 320 |
| Hauteur De L'emballage 3 | 75,000 cm |
| Largeur De L'emballage 3 | 60,000 cm |
| Longueur De L'emballage 3 | 80,000 cm |
| Poids De L'emballage 3 | 62,788 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
