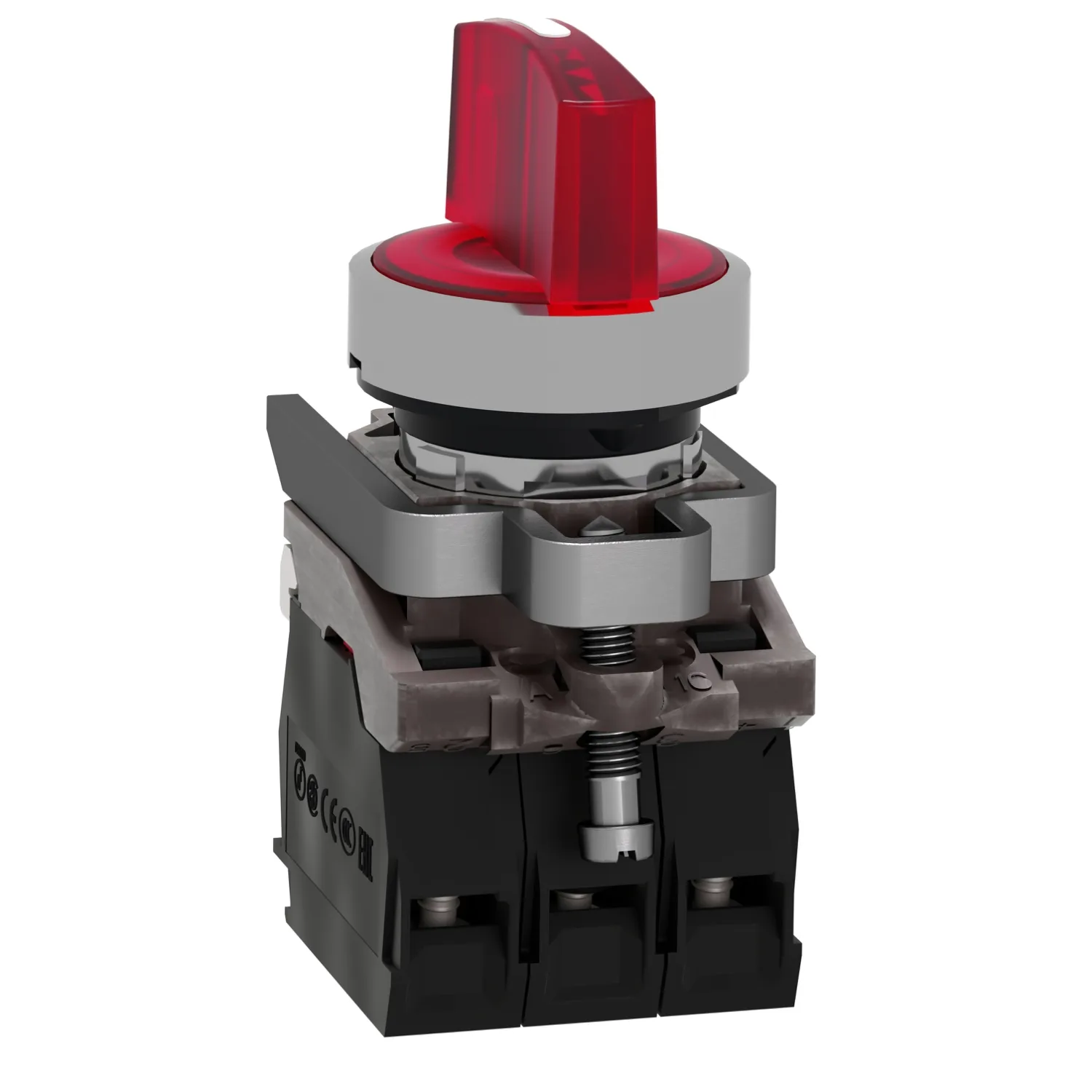

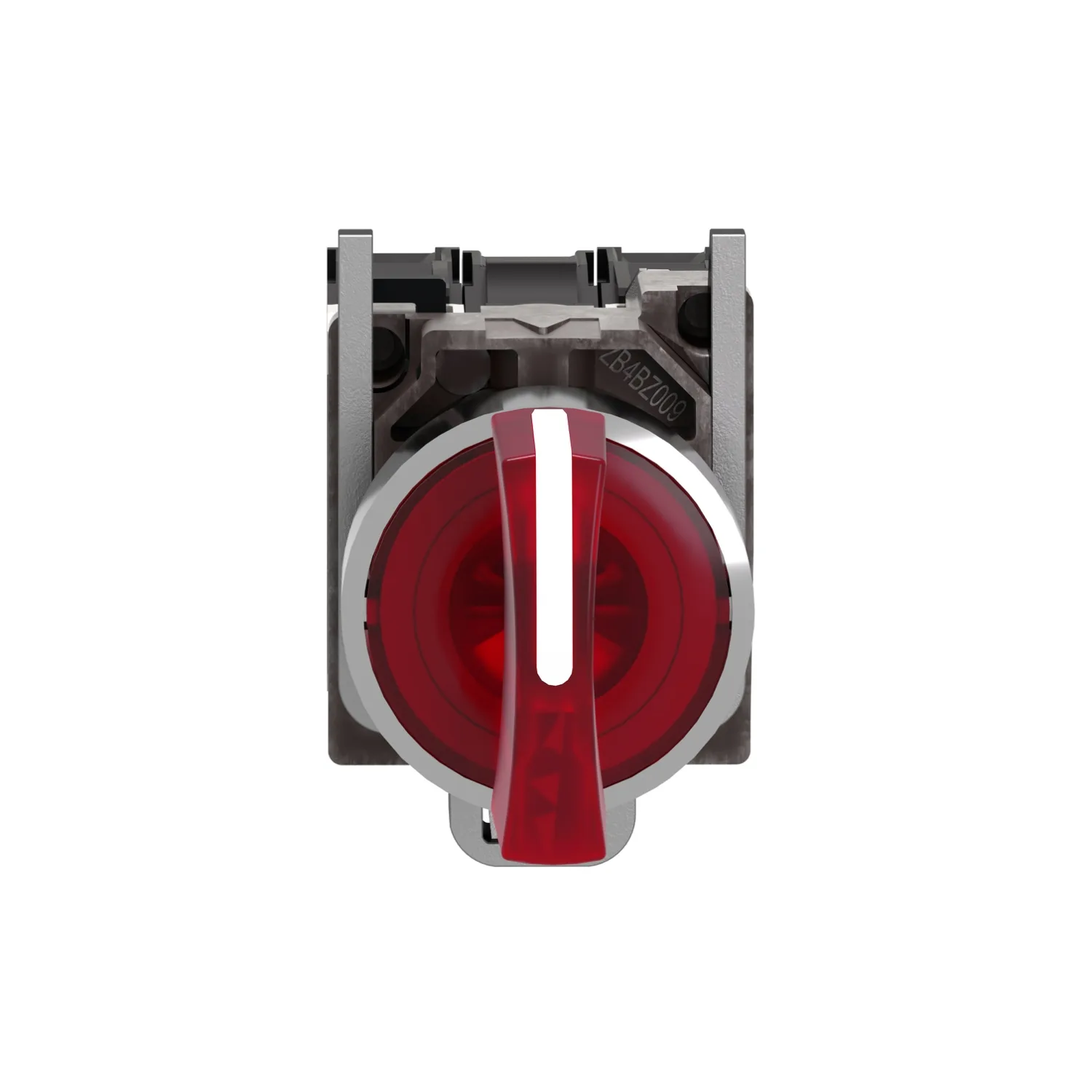

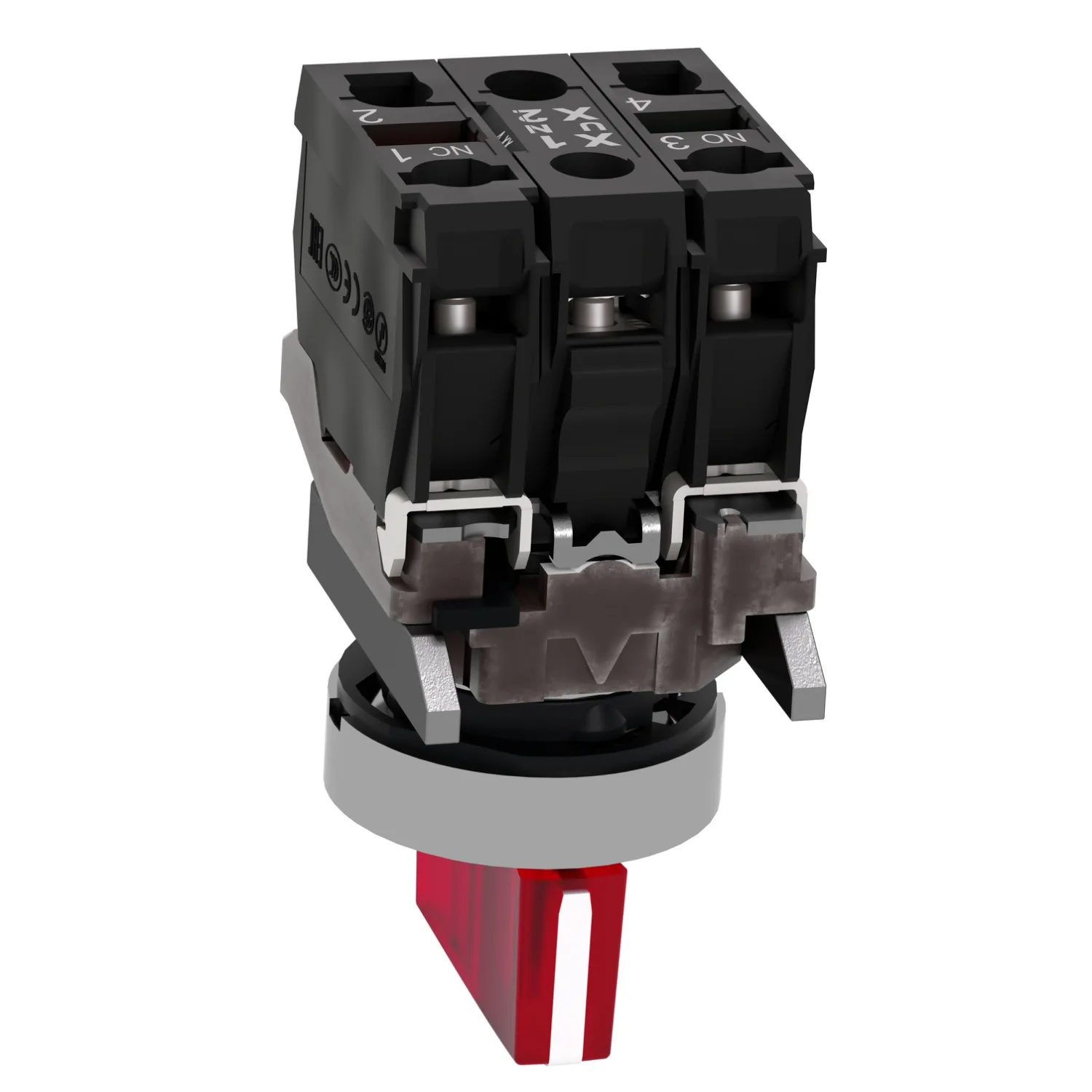

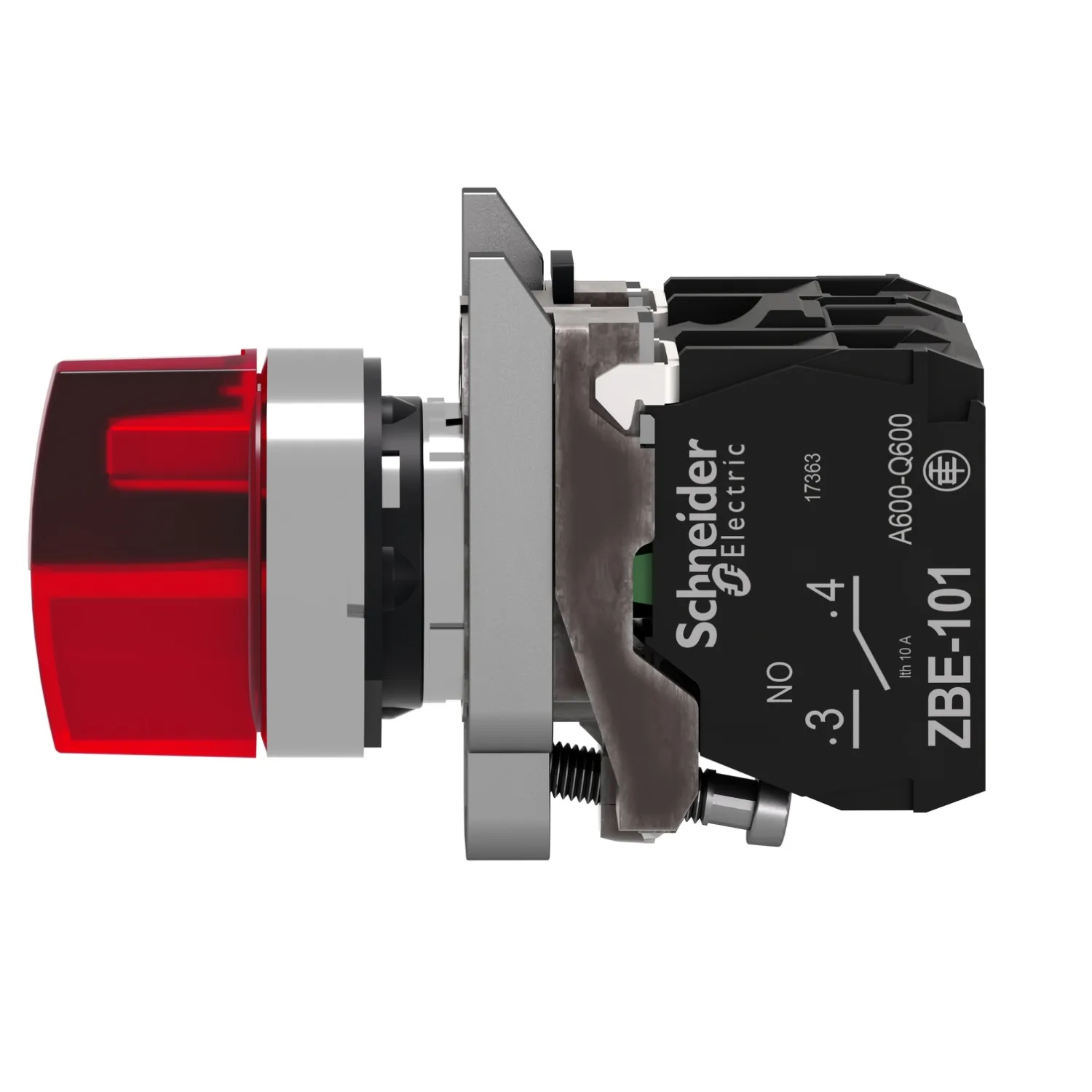

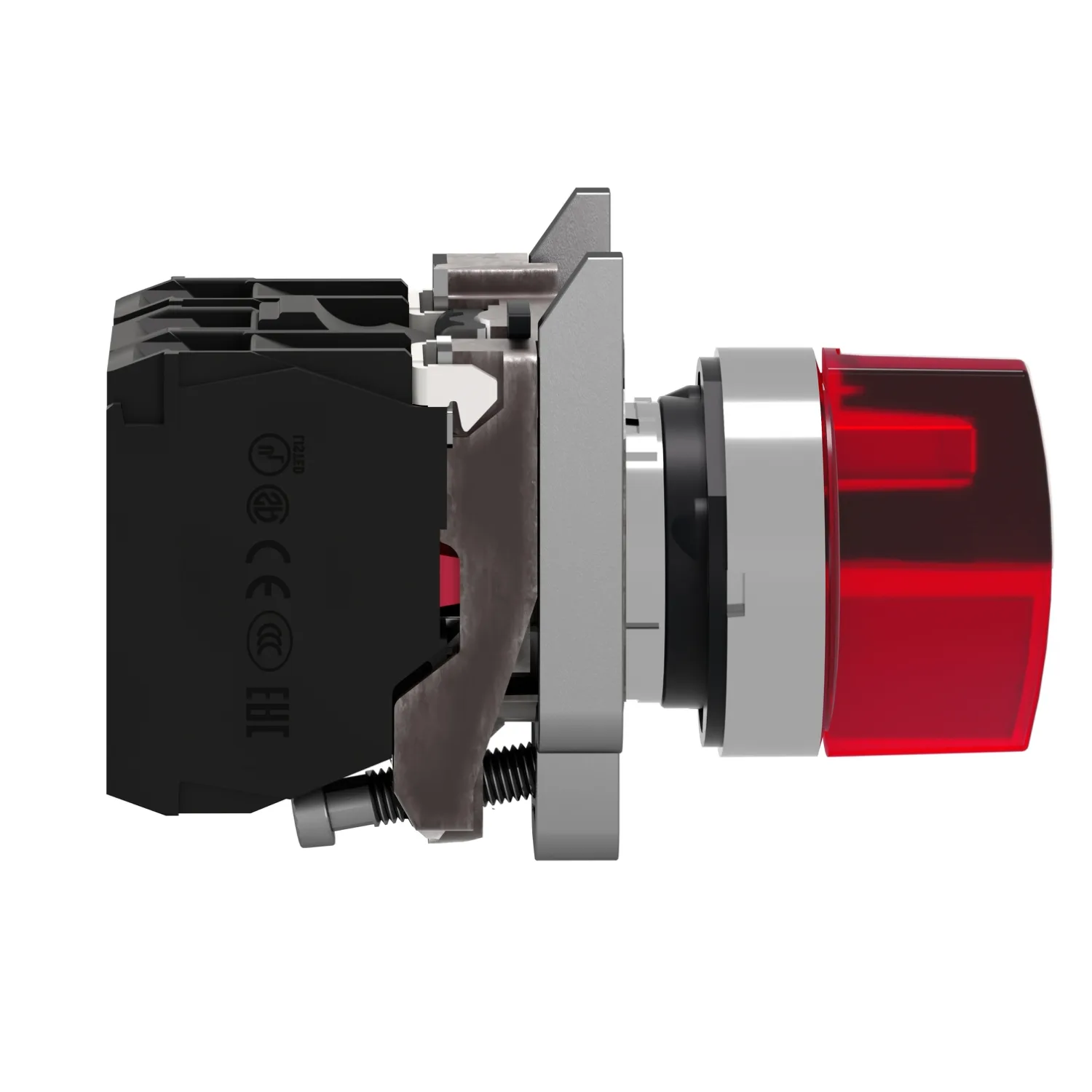

Harmony XB4 - bouton à manette lumin - Ø22 - 3 pos fix - rouge - 1O+1F - 24V
Schneider XB4BK134B5, Harmony XB4 - bouton à manette lumin - Ø22 - 3 pos fix - rouge - 1O+1F - 24V. Catégorie : Harmony XB4. En stock.
- Référence :XB4BK134B5
- Fabricant / Marque :Schneider
- Disponibilité :En stock (7 pièces) ✅
- Prix :50.90 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XB4
- Type De Produit Ou Équipement
- Sélecteur lumineux
- Nom De L'appareil
- XB4
- Matériau De La Collerette
- Métal chromé
Description du produit
Ce sélecteur rouge modulaire lumineux Harmony XB4 a 3 positions, fonctionne avec un mécanisme maintenu et utilise une LED universelle 24V AC. Il est doté d'une collerette métallique. Ce sélecteur lumineux offre une interface polyvalente et très visible pour la commande de vos machines. Il s'installe facilement dans les découpes standard de 22 mm de diamètre et se connecte à vos circuits de commande avec des connexions à vis simples. Il fournit une aide claire pour le réglage de vos machines dans divers modes de fonctionnement, même dans les salles de contrôle plus sombres, avec un retour visuel clair. Il est résistant aux chocs, à la poussière, à l'eau et aux vibrations grâce à son indice IP66 / IP67 / IP69 / IP69K, ce qui le rend idéal pour le fonctionnement dans des environnements difficiles.
Caractéristiques principales
- Bloc LED universel à utiliser pour toutes les couleurs
- Intensité et luminosité des couleurs améliorées
- Montage et démontage rapides et faciles
- Robustesse pour résister aux environnements difficiles
- Un large choix de blocs de contacts pour applications générales ou spécifiques (courant faible, standard)
Caractéristiques techniques
Principales18
| Gamme De Produit | Harmony XB4 |
|---|---|
| Type De Produit Ou Équipement | Sélecteur lumineux |
| Nom De L'appareil | XB4 |
| Matériau De La Collerette | Métal chromé |
| Matière De L'embase De Fixation | Zamak |
| Type De Tête | Standard |
| Diamètre De Fixation | 22,5 mm |
| Vente Par Quantité Indivisible | 1 |
| Forme De La Tête De L'unité De Signalisation | Rond |
| Type De Commande | bouton maintenu |
| Profil De Fonctionnement | Rouge poignée standard |
| Information Sur Position De Fonctionnement | 3 positions +/- 45° |
| Type Et Composition Des Contacts | 1 NO + 1 NF |
| Fonctionnement Des Contacts | Coupure lente |
| Mode De Raccordement | Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1; Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1 |
| Source Lumineuse | LED universelle |
| Culot De Lampe | DEL intégrée |
| [Us] Tension D'alimentation | 24 V CA/CC à 50/60 Hz |
Complémentaires24
| Hauteur | 46,5 mm |
|---|---|
| Largeur | 30 mm |
| Profondeur | 70 mm |
| Tenue Au Nettoyage Haute Pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Utilisation Des Contacts | Contacts standards |
| Ouverture Positive | Avec se conformer à CEI 60947-5-1 annexe K |
| Couple De Fonctionnement | 0,14 N.m état électrique modifié NO |
| Durée De Vie Mécanique | 500000 cycle |
| Couple De Serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme De La Tête De Vis | Transversal compatible avec cruciforme Philips n° 1 tournevis; Transversal compatible avec pozidriv No 1 tournevis; Fendu compatible avec plat Ø 4 mm tournevis; Fendu compatible avec plat Ø 5,5 mm tournevis |
| Matière Des Contacts | Alliage d’argent (Ag/Ni) |
| Protection Contre Les Courts-circuits | 10 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ith] Courant Thermique Conventionnel | 10 A se conformer à CEI 60947-5-1 |
| [Ui] Tension Assignée D'isolement | 600 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-1 |
| [Ie] Courant Assigné D'emploi | 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1; 6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1; 0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1; 1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1 |
| Durée De Vie Électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à EN 60947-5-1 annexe C; 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à EN 60947-5-1 annexe C; 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à EN 60947-5-1 ann |
| Fiabilité Électrique | Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4; Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4 |
| Type De Signalisation | Permanent |
| Limites De La Tension D'alimentation | 19,2…30 V CC; 21,6…26,4 V CA |
| Consommation Électrique | 18 mA |
| Durée De Vie | 100000 H à tension nominale et 25°C |
| Tenue Aux Ondes De Choc | 1 kV se conformer à CEI 61000-4-5 |
| Présentation Du Produit | Produit complet |
Environnement15
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -40…70 °C |
| Classe De Protection Contre Les Chocs Électriques | Classe I se conformer à CEI 60536 |
| Degré De Protection IP | IP66 se conformer à CEI 60529; IP67; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| Tenue Aux Chocs IK | IK04 se conformer à CEI 50102 |
| Normes | CEI 60947-5-1; CEI 60947-1; CEI 60947-5-4; CEI 60947-5-5; JIS C8201-5-1; CSA C22.2 No 14; UL 508; JIS C8201-1 |
| Certifications Du Produit | BV; UL; CSA; DNV; LROS (Lloyds register of shipping) |
| Tenue Aux Vibrations | 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
| Tenue Aux Transitoires Rapides | 2 kV se conformer à CEI 61000-4-4 |
| Tenue Aux Champs Électromagnétiques Rayonnés | 10 V/m se conformer à CEI 61000-4-3 |
| Tenue Aux Décharges Électrostatiques | 6 kV avec contact (sur partie métallique) se conformer à CEI 61000-4-2; 8 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-4-2 |
| Emission Électromagnétique | Classe B se conformer à CEI 55011 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 3,400 cm |
| Largeur De L'emballage 1 | 5,400 cm |
| Longueur De L'emballage 1 | 8,900 cm |
| Poids De L'emballage (Kg) | 110,0 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 50 |
| Hauteur De L'emballage 2 | 15,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 5,750 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
