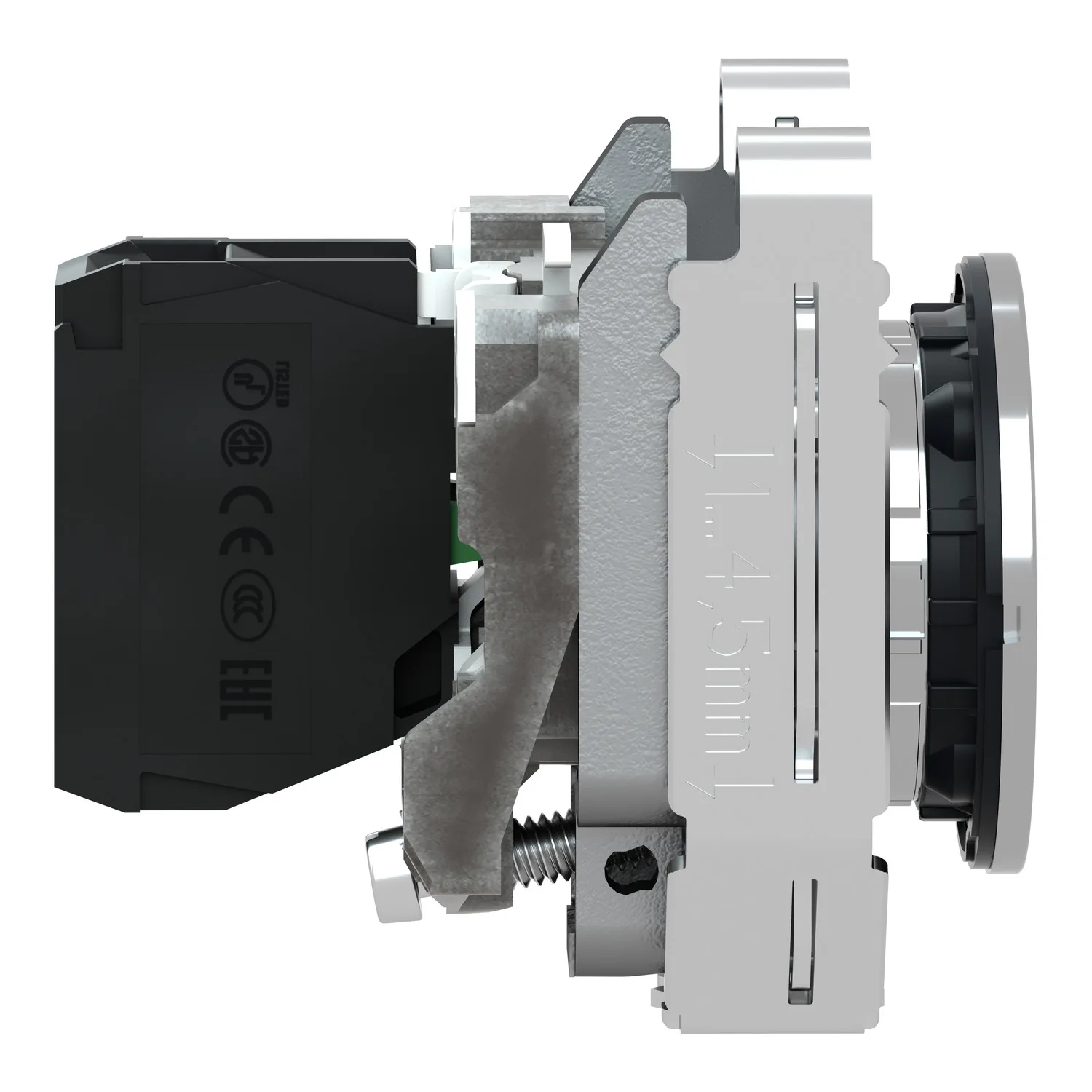

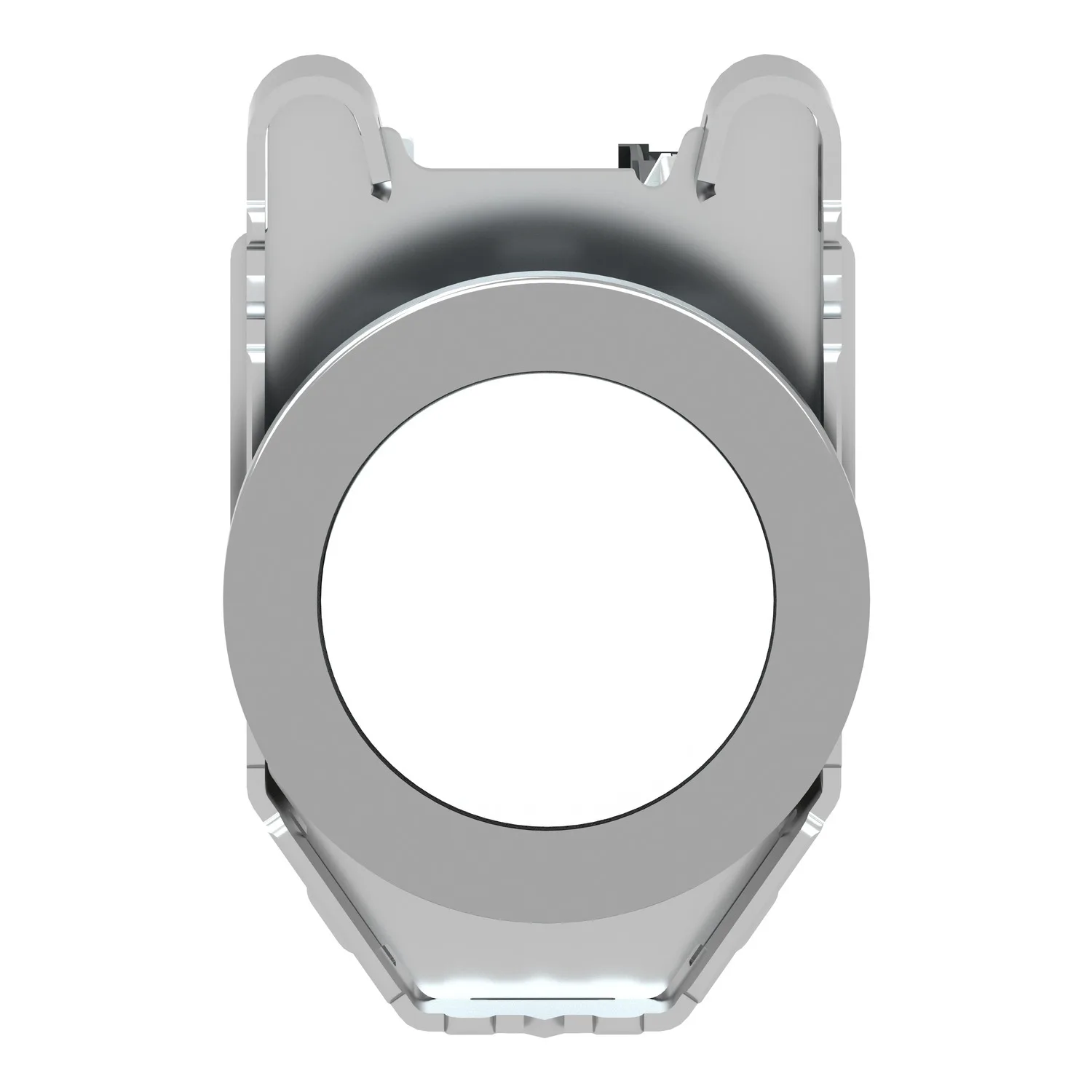

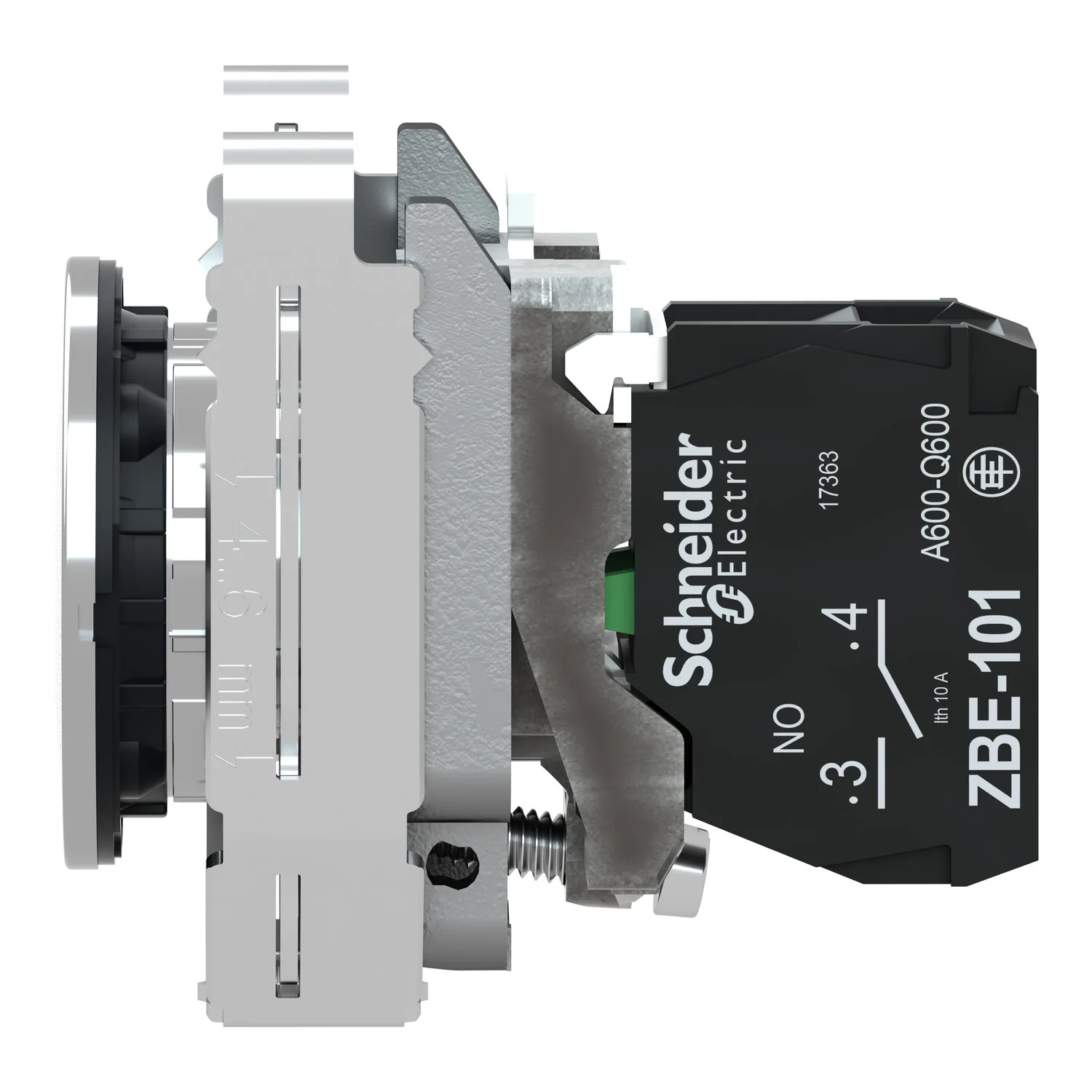

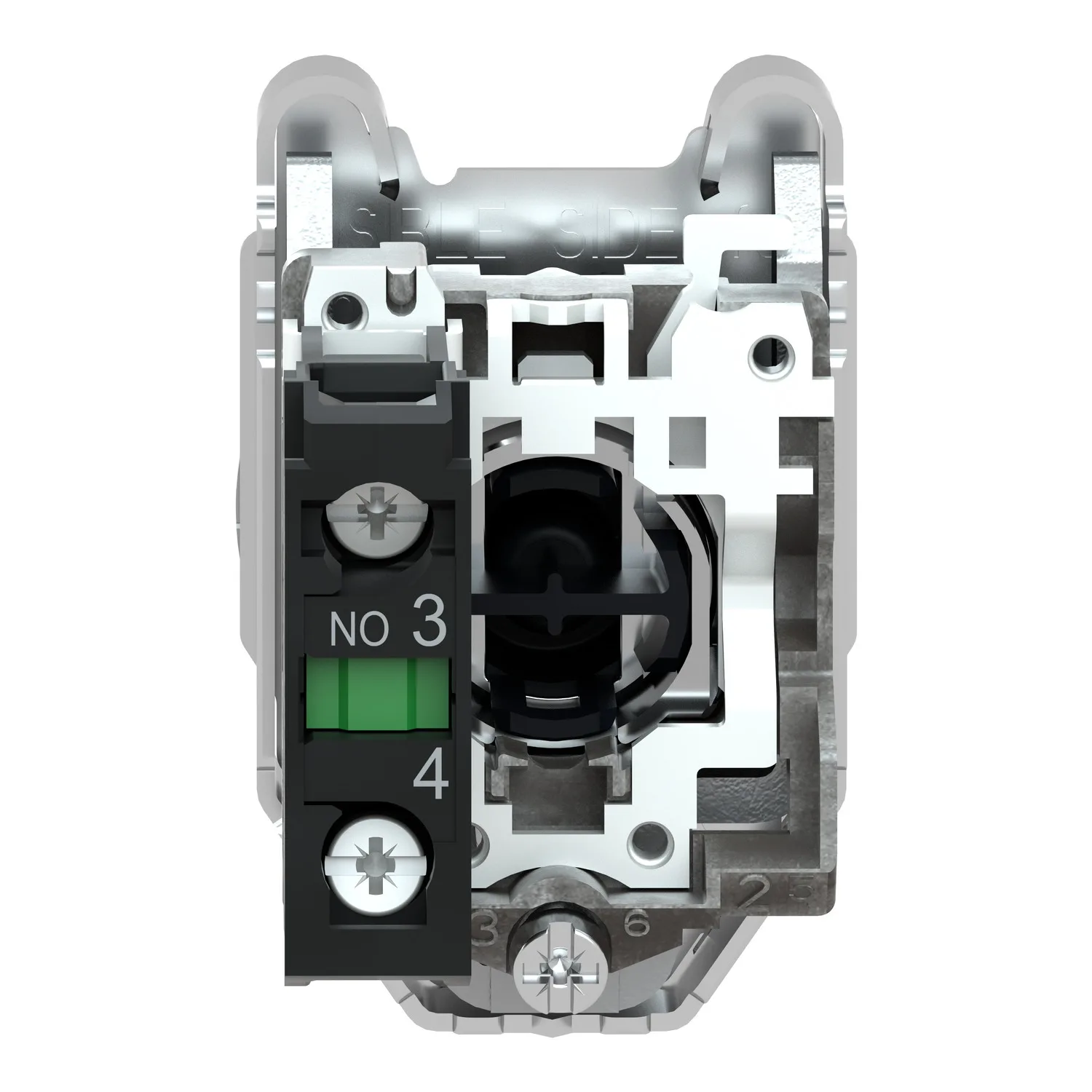

Harmony XB4 - bouton poussoir à impulsion - flush - blanc - 1F - vis étr
Schneider XB4FA11, Harmony XB4 - bouton poussoir à impulsion - flush - blanc - 1F - vis étr. Catégorie : Harmony XB4. Demandez un devis pour le prix et le délai.
- Référence :XB4FA11
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :24.50 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XB4
- Nom De L'appareil
- XB4F
- Type De Produit Ou Équipement
- Bouton-poussoir
- Compatibilité Produit
- ZBYF...; ZBZF32; ZBZF33
Description du produit
- Pas de marquage
- Option de marquage personnalisé disponible via l'outil de personnalisation Web sur le site Web de Schneider Electric
- La conception à encastrer de ce bouton répond aux exigences du marché en matière d'ergonomie et d'esthétique
- Le type de contact est 1 NO à rupture lente et la borne de raccordement est à vis
- Le mécanisme de l'opérateur est à rappel par ressort et le mécanisme de poussée est affleurant
- La forme de la tête est ronde et blanche
- La collerette est en chrome plaqué et l'anneau de fixation en zamak
- Poids du bouton 116 grammes, hauteur 47 mm et largeur 36,6 mm
- La simplicité, la flexibilité et la robustesse de l'installation le rendent adapté à la plupart des segments industriels et applications
- Protection contre les corps solides, la poussière, l'eau et les chocs violents grâce à IP66, 67, 69 et 69K, Type 13 et 4X, IK06
- Certifié par les homologations EN/IEC, UL, CSA, JIS, NEMA et marine
- Le paquet contient 1 de ces boutons
- Se monte facilement sur la découpe du panneau à l'aide d'un tournevis cruciforme
- Les contacts et les têtes sont conçus pour éviter les vibrations, ce qui contribue à garantir un montage et un câblage sûrs
- Respectueux de l'environnement et conforme aux directives RoHS, DEEE, etc. relatives à la protection de l'environnement.
Caractéristiques principales
- Montage et démontage rapides et faciles
- Robuste pour résister aux environnements difficiles
- Divers types de raccordement : bornes à vis, connecteur, connecteur Faston ou borne à ressort
- Excellente liaison mécanique avec la tête de l'opérateur
- Grande variété de blocs de contacts pour usages généraux ou applications spéciales (courant faible, standard)
Caractéristiques techniques
Principales15
| Gamme De Produit | Harmony XB4 |
|---|---|
| Nom De L'appareil | XB4F |
| Type De Produit Ou Équipement | Bouton-poussoir |
| Compatibilité Produit | ZBYF...; ZBZF32; ZBZF33 |
| Matériau De La Collerette | Métal chromé |
| Matière De L'embase De Fixation | Zamak |
| Diamètre De Fixation | 30,5 mm |
| Vente Par Quantité Indivisible | 1 |
| Forme De La Tête De L'unité De Signalisation | Rond |
| Type De Commande | rappel à ressort |
| Profil De Fonctionnement | Blanc affleurant, sans marquage |
| Type De Tête | Encastrable |
| Type Et Composition Des Contacts | 1 NO |
| Fonctionnement Des Contacts | Coupure lente |
| Mode De Raccordement | Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1; Borniers à vis-étrier, 1 x 0,22...2 x 2,5 mm² sans embout se conformer à CEI 60947-1 |
Complémentaires24
| Hauteur | 47 mm |
|---|---|
| Largeur | 36,6 mm |
| Profondeur | 55 mm |
| Description Des Bornes ISO N°1 | (13-14)NO |
| Poids Net | 0,116 kg |
| Tenue Au Nettoyage Haute Pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Montage De L'appareil | Composable |
| Mode De Fixation | Par vis |
| Utilisation Des Contacts | Contacts standards |
| Ouverture Positive | Sans |
| Course D'actionnement | 2,6 mm (état électrique modifié NO); 4,3 mm (course totale) |
| Force D'actionnement | 3,8 N état électrique modifié NO |
| Durée De Vie Mécanique | 10000000 cycle |
| Couple De Serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme De La Tête De Vis | Transversal compatible avec cruciforme Philips n° 1 tournevis; Transversal compatible avec pozidriv No 1 tournevis; Fendu compatible avec plat Ø 4 mm tournevis; Fendu compatible avec plat Ø 5,5 mm tournevis |
| Matière Des Contacts | Alliage d’argent (Ag/Ni) |
| Protection Contre Les Courts-circuits | 10 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ith] Courant Thermique Conventionnel | 10 A se conformer à CEI 60947-5-1 |
| [Ui] Tension Assignée D'isolement | 600 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-1 |
| [Ie] Courant Assigné D'emploi | 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1; 6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1; 0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1; 1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1 |
| Durée De Vie Électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 |
| Fiabilité Électrique | Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4; Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4 |
| Présentation Du Produit | Produit complet |
Environnement11
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -40…70 °C |
| Catégorie De Surtension | Classe I se conformer à CEI 60536 |
| Degré De Protection IP | IP66 se conformer à CEI 60529; IP67; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| Tenue Aux Chocs IK | IK06 se conformer à CEI 50102 |
| Normes | CSA C22.2 No 14; CEI 60947-5-1; CEI 60947-5-4; UL 508; CEI 60947-1; JIS C8201-5-1; JIS C8201-1 |
| Certifications Du Produit | UL listed; CSA |
| Tenue Aux Vibrations | 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 4,300 cm |
| Largeur De L'emballage 1 | 5,400 cm |
| Longueur De L'emballage 1 | 9,200 cm |
| Poids De L'emballage (Kg) | 110,000 g |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
