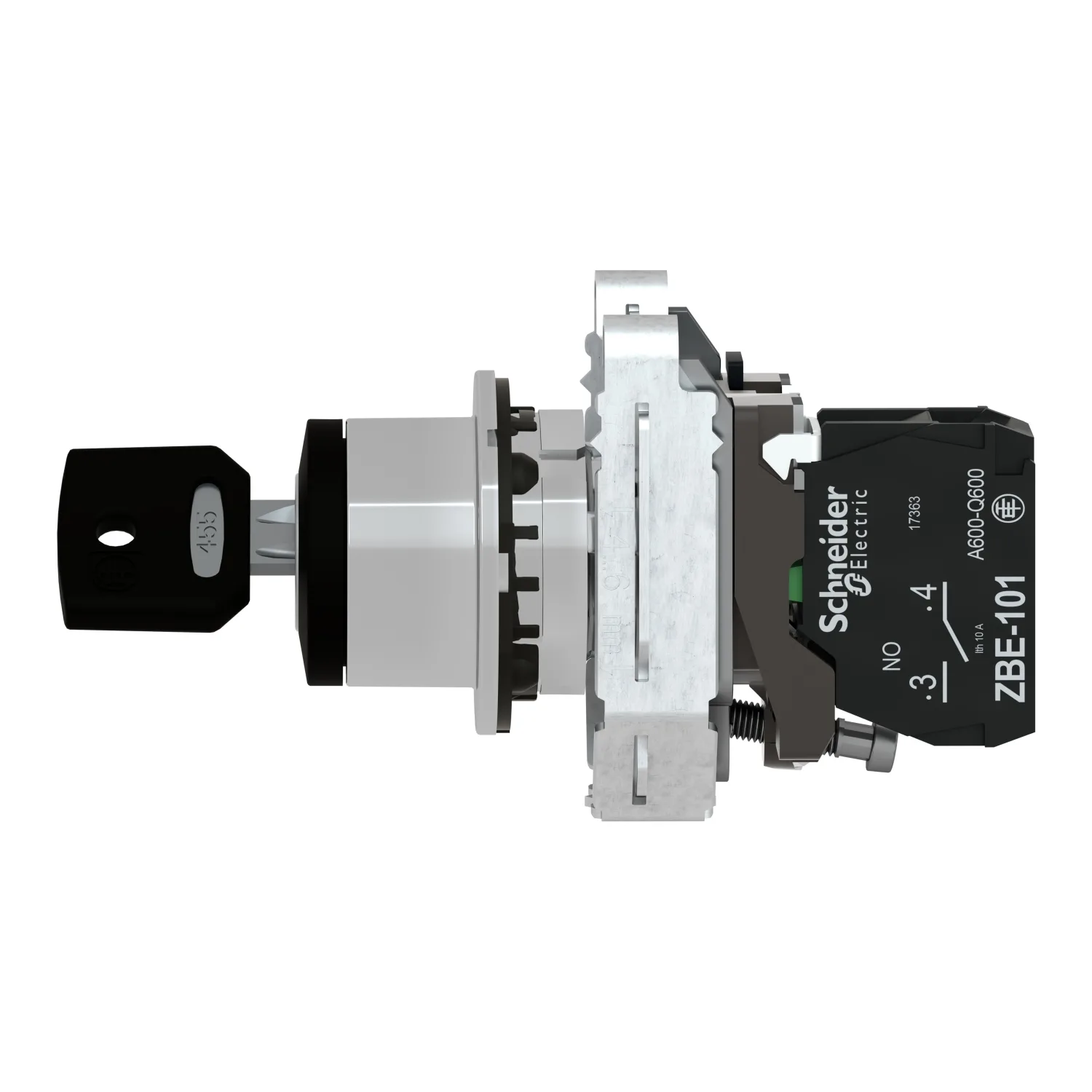

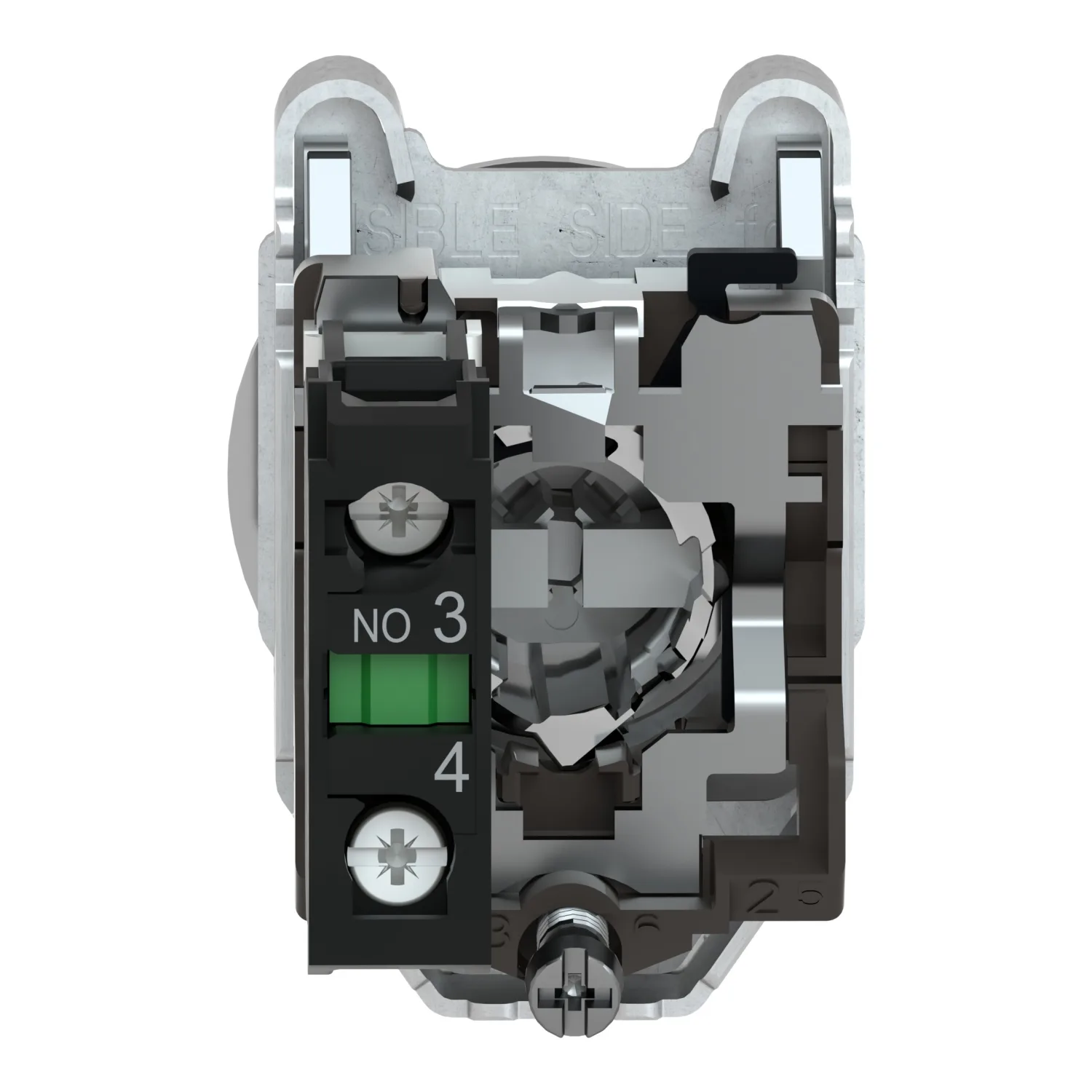

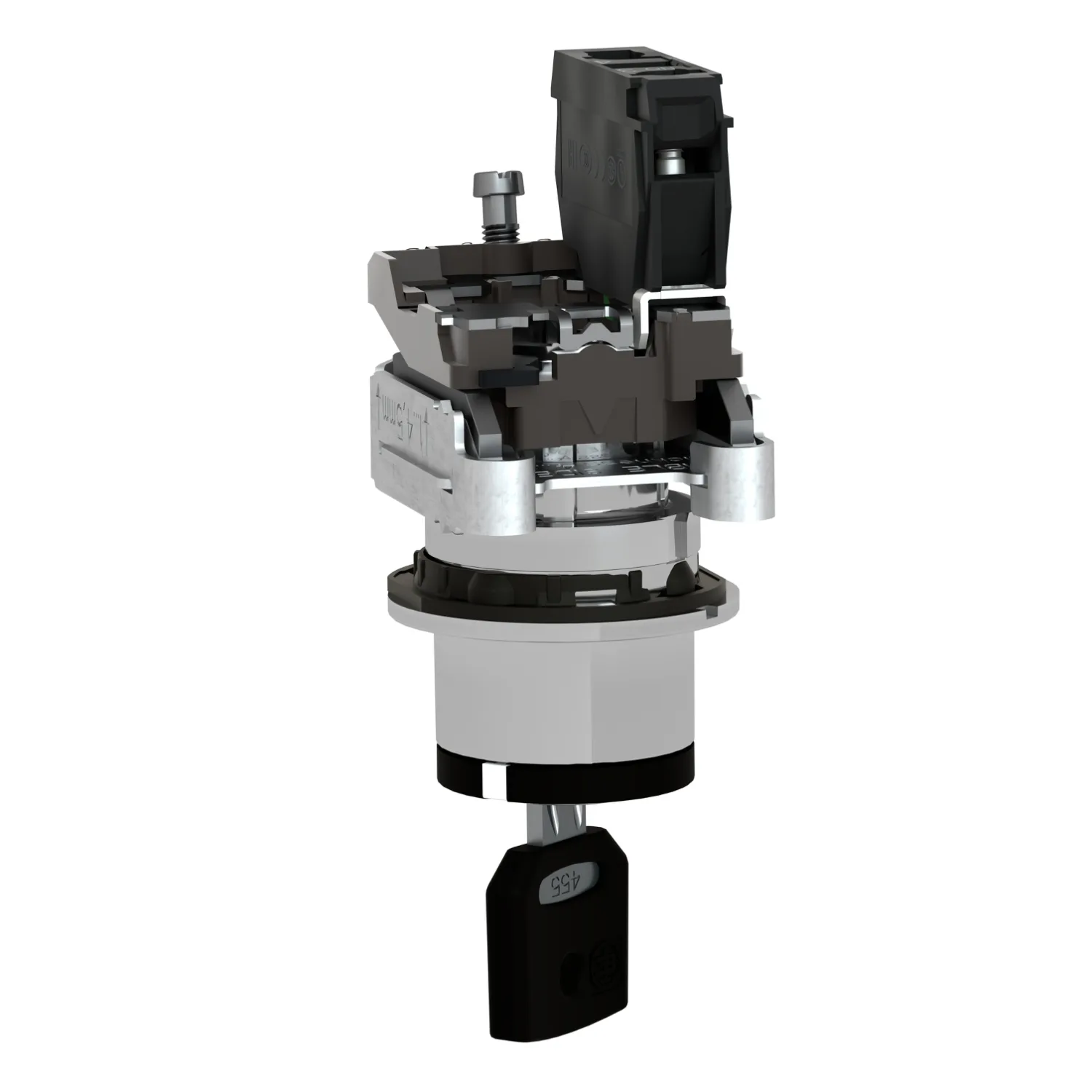

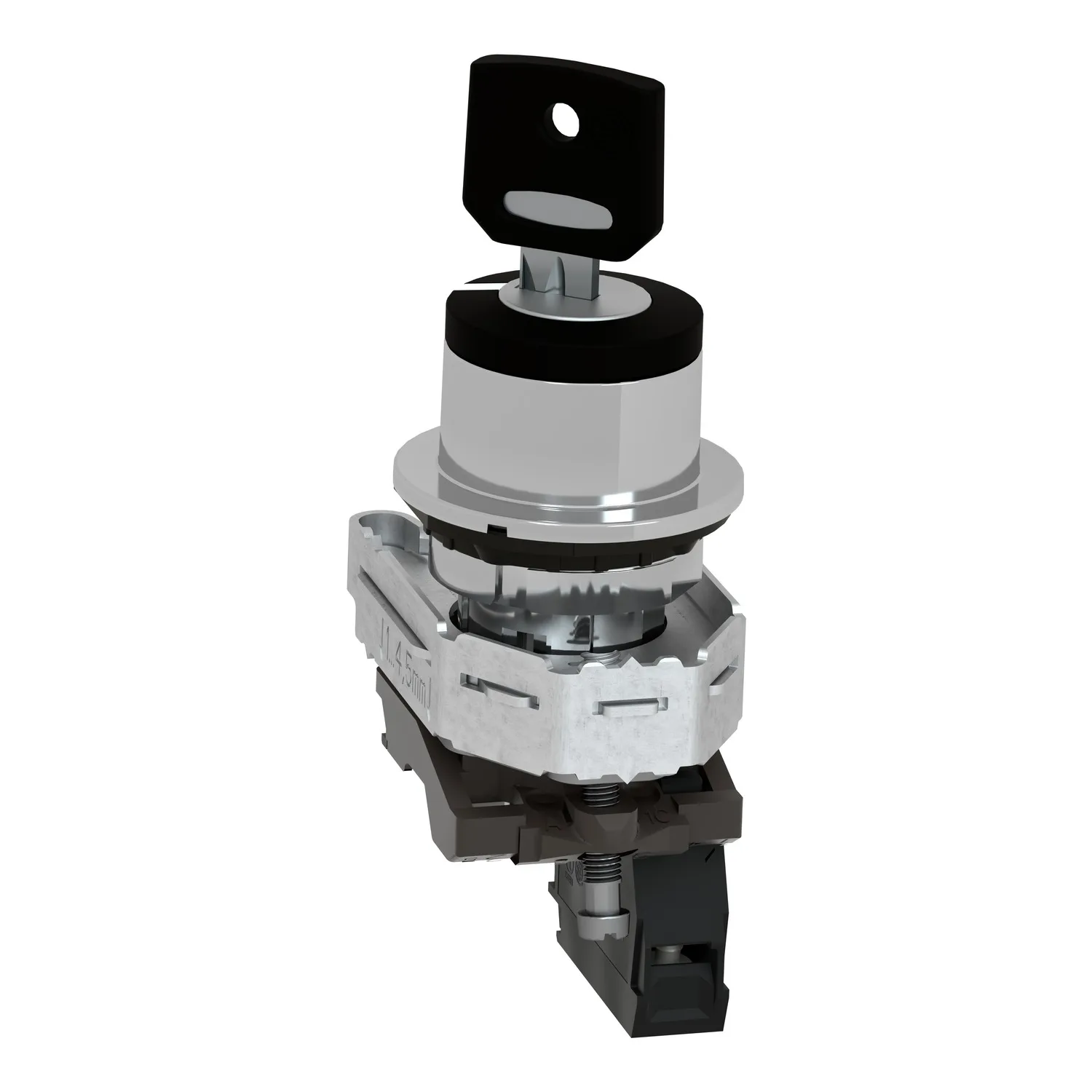

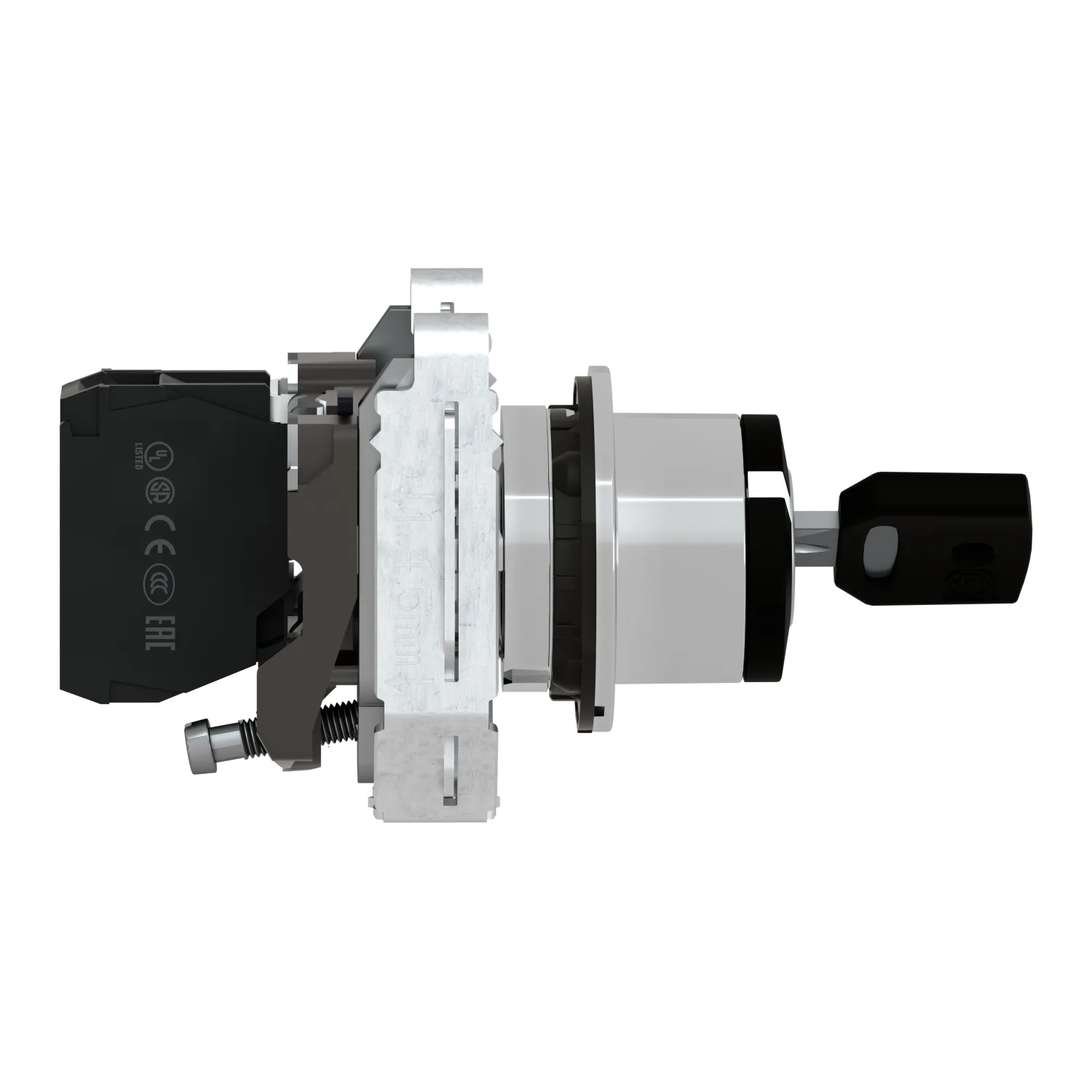

Harmony XB4 - bouton à clé 455 - flush - 2 pos fix - retr G - 1F - vis étr

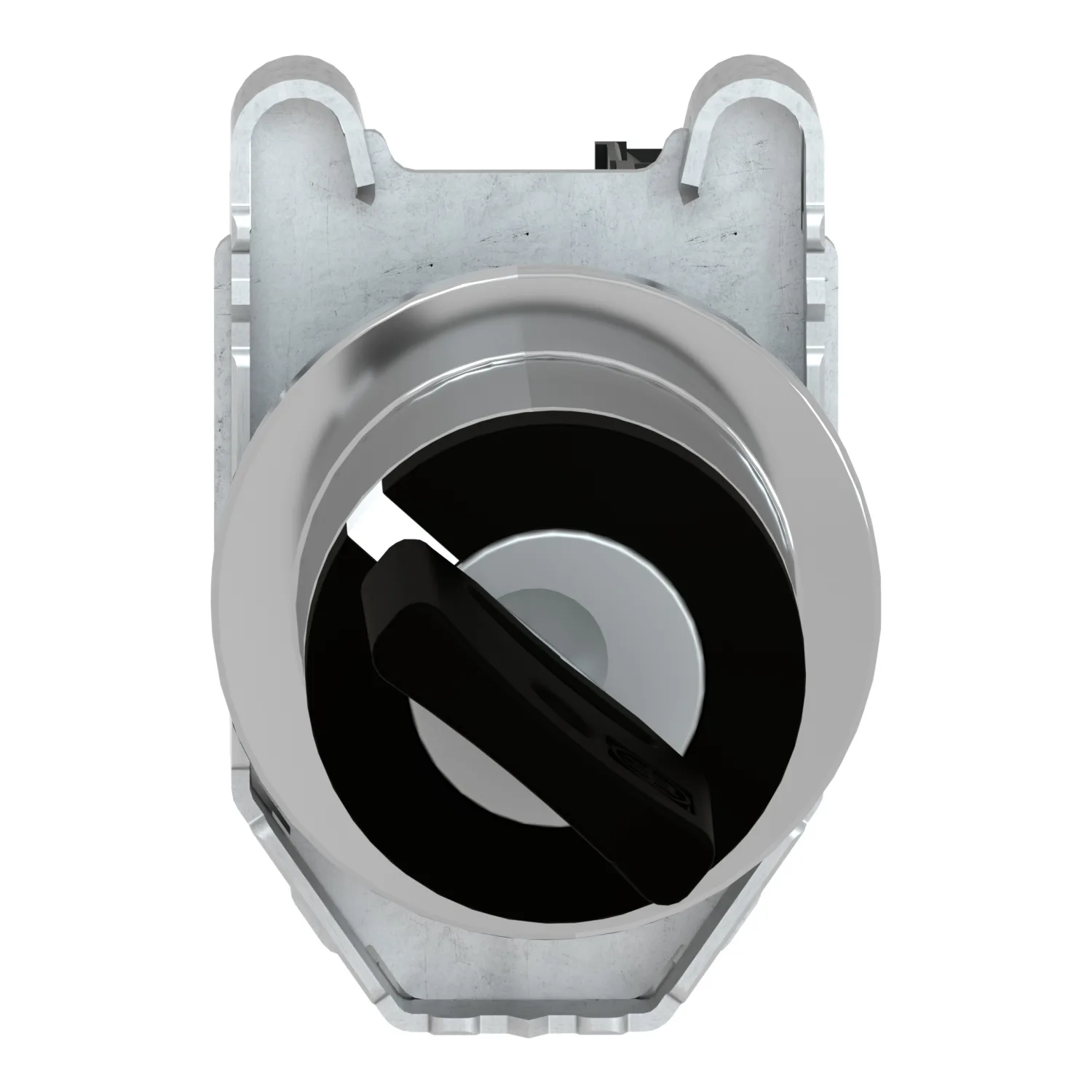

Schneider XB4FG21, Harmony XB4 - bouton à clé 455 - flush - 2 pos fix - retr G - 1F - vis étr. Catégorie : Harmony XB4. Demandez un devis pour le prix et le délai.
- Référence :XB4FG21
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :55.50 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XB4
- Type De Produit Ou Équipement
- Sélecteur
- Nom De L'appareil
- XB4F
- Matériau De La Collerette
- Métal chromé
Description du produit
- Option de marquage personnalisé disponible via l'outil de personnalisation Web sur le site Web de Schneider Electric
- La conception à encastrer de ce commutateur répond aux exigences du marché en matière d'ergonomie et d'esthétique
- Ce commutateur noir est compatible avec le commutateur numéro 455 et prend en charge 2 positions fixes de 90 degrés
- Le type de contact est 1 NO à rupture lente et la borne de raccordement est à vis
- La forme de la tête est ronde
- La collerette est en chrome plaqué et l'anneau de fixation en zamak
- Poids du commutateur 127 grammes, hauteur 47 mm et largeur 36,6 mm
- La simplicité, la flexibilité et la robustesse de l'installation le rendent adapté à la plupart des segments industriels et applications
- Protection contre les corps solides, la poussière, l'eau et les chocs violents grâce à IP66, 67, 69 et 69K, Type 12, 13, 4 et 4X, IK06
- Certifié par les homologations EN/IEC, marquage CE, UL, CSA, CCC, EAC, JIS et marine
- Le bouchon borgne circulaire métallique pour montage encastré, la bague métallique, l'entretoise, la rondelle de protection et le kit de montage encastré, pour n'en citer que quelques-uns, sont des accessoires spéciaux qui peuvent être commandés séparément pour faciliter l'installation
- Se monte facilement sur la découpe du panneau à l'aide d'un tournevis cruciforme
- Les contacts et les têtes sont conçus pour éviter les vibrations, ce qui contribue à garantir un montage et un câblage sûrs
- Respectueux de l'environnement et conforme aux directives RoHS, DEEE, etc. relatives à la protection de l'environnement.
Caractéristiques principales
- Montage et démontage rapides et faciles
- Robuste pour résister aux environnements difficiles
- Divers types de raccordement : bornes à vis, connecteur, connecteur Faston ou borne à ressort
- Excellente liaison mécanique avec la tête de l'opérateur
- Grande variété de blocs de contacts pour usages généraux ou applications spéciales (courant faible, standard)
Caractéristiques techniques
Principales15
| Gamme De Produit | Harmony XB4 |
|---|---|
| Type De Produit Ou Équipement | Sélecteur |
| Nom De L'appareil | XB4F |
| Matériau De La Collerette | Métal chromé |
| Matière De L'embase De Fixation | Zamak |
| Diamètre De Fixation | 30,5 mm |
| Vente Par Quantité Indivisible | 1 |
| Type De Tête | Encastrable |
| Forme De La Tête De L'unité De Signalisation | Rond |
| Type De Commande | bouton maintenu |
| Profil De Fonctionnement | Noir interrupteur à clé |
| Information Sur Position De Fonctionnement | 2 positions 90° |
| Type Et Composition Des Contacts | 1 NO |
| Fonctionnement Des Contacts | Coupure lente |
| Mode De Raccordement | Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1; Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1 |
Complémentaires26
| Hauteur | 47 mm |
|---|---|
| Largeur | 36,6 mm |
| Profondeur | 100 mm |
| Description Des Bornes ISO N°1 | (13-14)NO |
| Poids Net | 0,117 kg |
| Tenue Au Nettoyage Haute Pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Montage De L'appareil | Composable |
| Entraxe De Fixation | 40 x 50 mm (1…6 mm d'épaisseur de paroie) |
| Mode De Fixation | Par vis |
| Type De Verrouillage | Clé 455 |
| Position De Retrait De La Clé | À gauche maintenu |
| Utilisation Des Contacts | Contacts standards |
| Ouverture Positive | Sans |
| Valeur Du Couple | 0,14 N.m état électrique modifié NO |
| Durée De Vie Mécanique | 1000000 cycle |
| Couple De Serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme De La Tête De Vis | Transversal compatible avec cruciforme Philips n° 1 tournevis; Transversal compatible avec pozidriv No 1 tournevis; Fendu compatible avec plat Ø 4 mm tournevis; Fendu compatible avec plat Ø 5,5 mm tournevis |
| Matière Des Contacts | Alliage d’argent (Ag/Ni) |
| Protection Contre Les Courts-circuits | 10 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ith] Courant Thermique Conventionnel | 10 A se conformer à CEI 60947-5-1 |
| [Ui] Tension Assignée D'isolement | 600 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-1 |
| [Ie] Courant Assigné D'emploi | 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1; 6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1; 0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1; 1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1 |
| Durée De Vie Électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à EN 60947-5-1 annexe C; 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à EN 60947-5-1 annexe C; 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à EN 60947-5-1 ann |
| Fiabilité Électrique | Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4; Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4 |
| Présentation Du Produit | Produit complet |
Environnement10
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -40…70 °C |
| Catégorie De Surtension | Classe I se conformer à CEI 60536 |
| Degré De Protection IP | IP66 se conformer à CEI 60529; IP67 se conformer à CEI 60529; IP69 se conformer à CEI 60529; IP69K se conformer à ISO 20653; Type 13 se conformer à UL 50 E; Type 12 se conformer à UL 50 E; Type 4 se conformer à UL 50 E; Type 4X se conformer à UL 50 E |
| Tenue Aux Chocs IK | IK04 conforming to CEI 50102 |
| Normes | CSA C22.2 No 14; CEI 60947-5-1; CEI 60947-5-4; UL 508; CEI 60947-1; JIS C8201-5-1; CE; JIS C8201-1 |
| Certifications Du Produit | UL listed; CSA; CCC; EAC |
| Tenue Aux Vibrations | 5 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6; 2 mm crête à crête (f= 2…10 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 25 gn (durée = 6 ms) pour 1000 chocs sur chaque axe se conformer à CEI 60068-2-27 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 12,700 cm |
| Largeur De L'emballage 1 | 5,200 cm |
| Longueur De L'emballage 1 | 4,300 cm |
| Poids De L'emballage (Kg) | 183,000 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 40 |
| Hauteur De L'emballage 2 | 15 cm |
| Largeur De L'emballage 2 | 30 cm |
| Longueur De L'emballage 2 | 40 cm |
| Poids De L'emballage 2 | 7,724 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
