Schneider

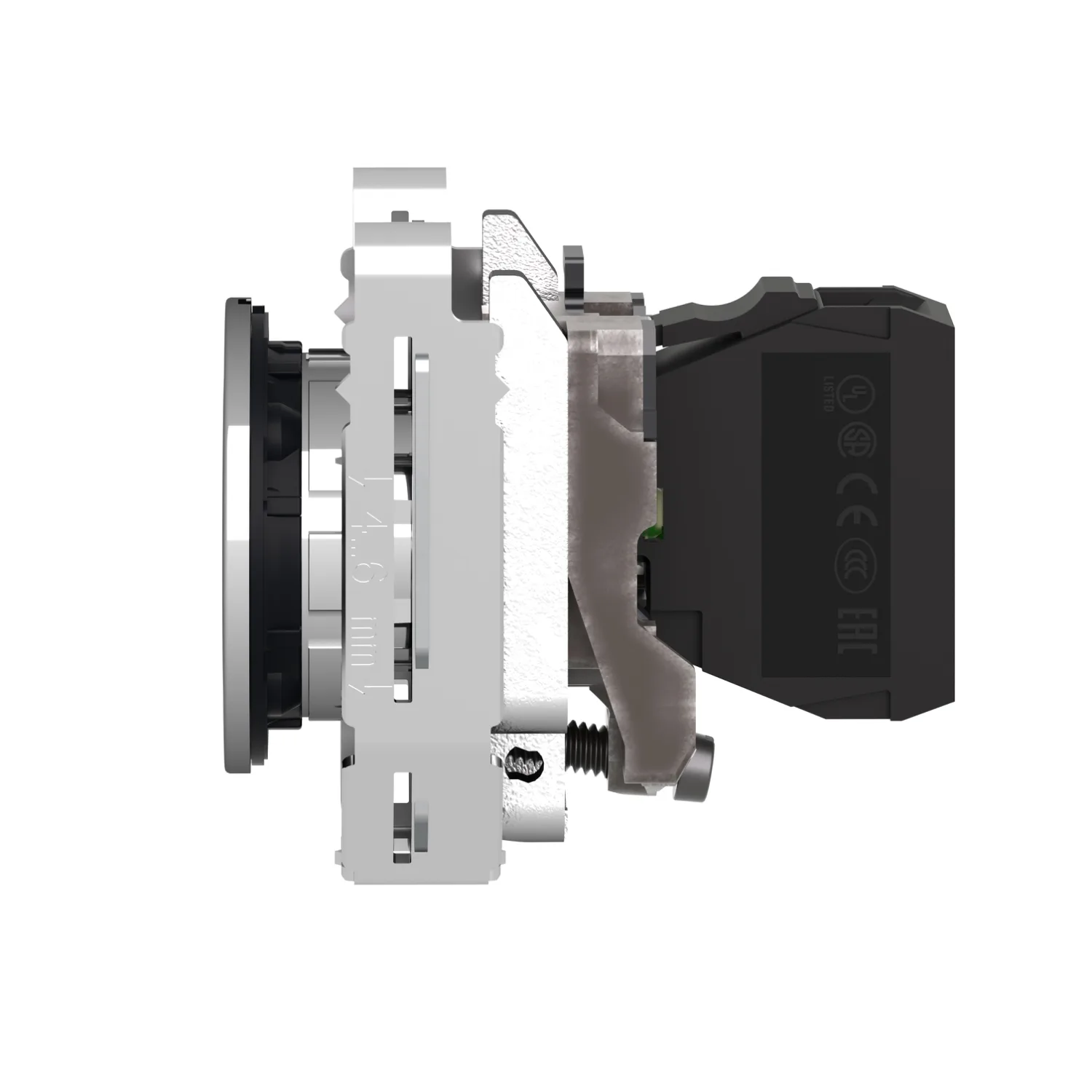

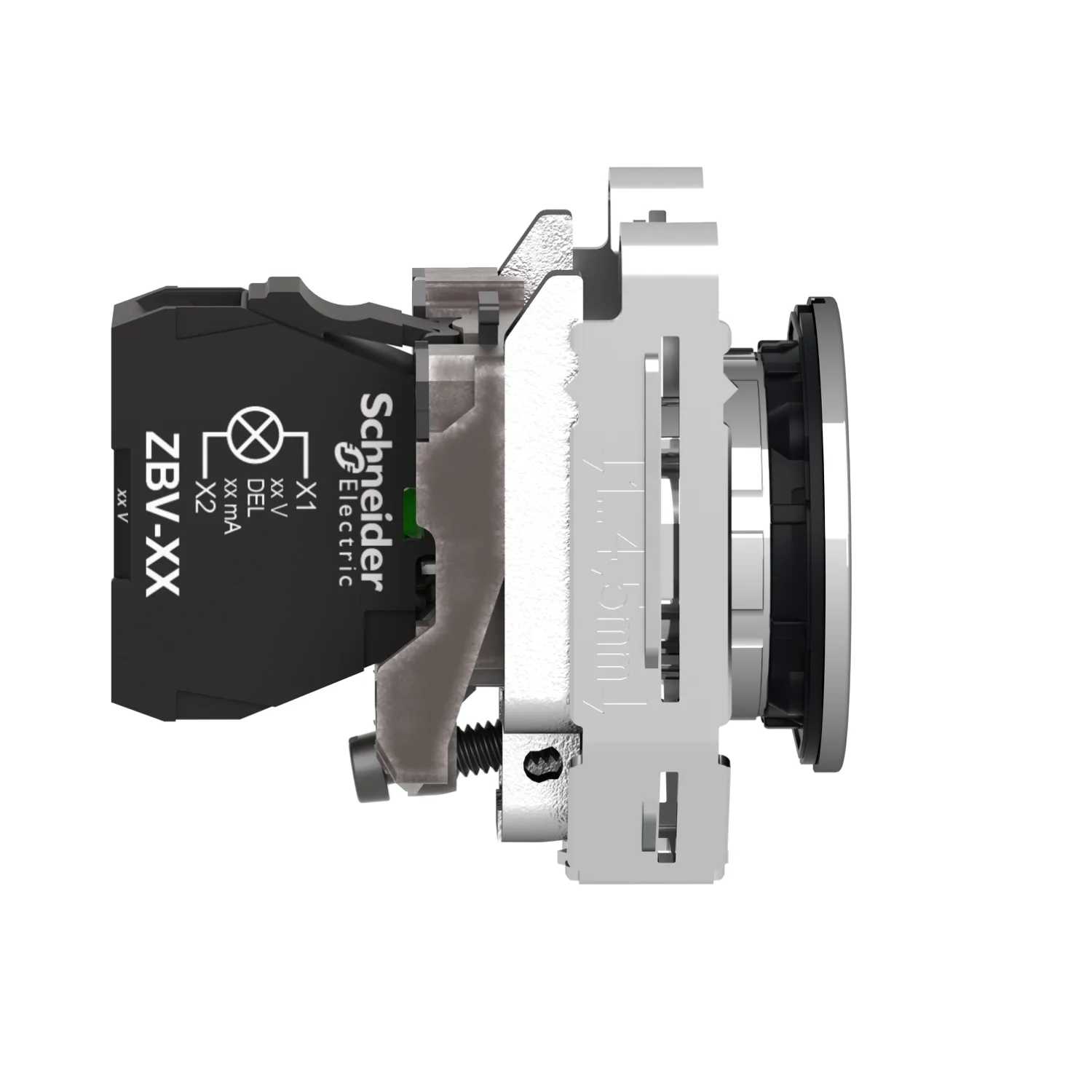

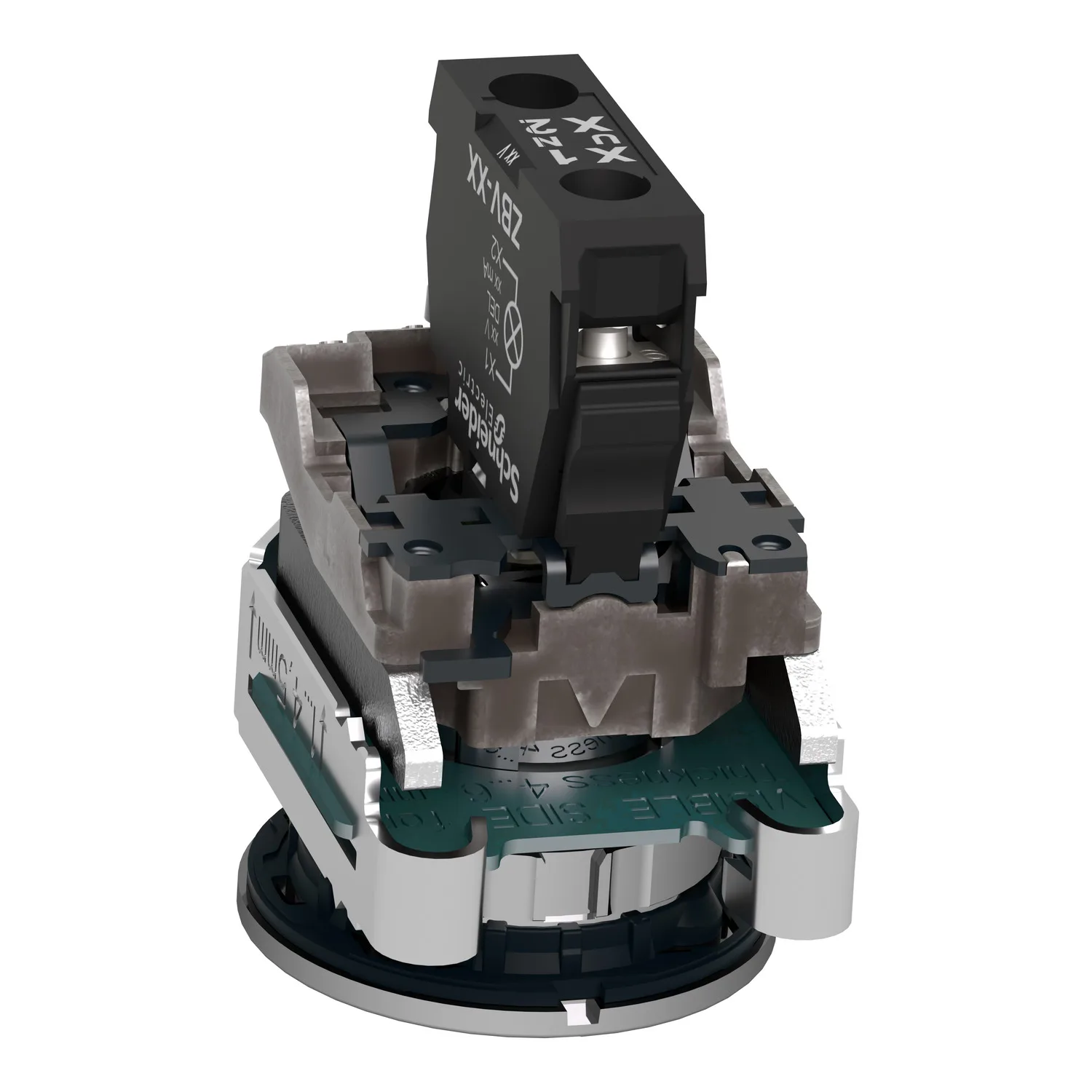

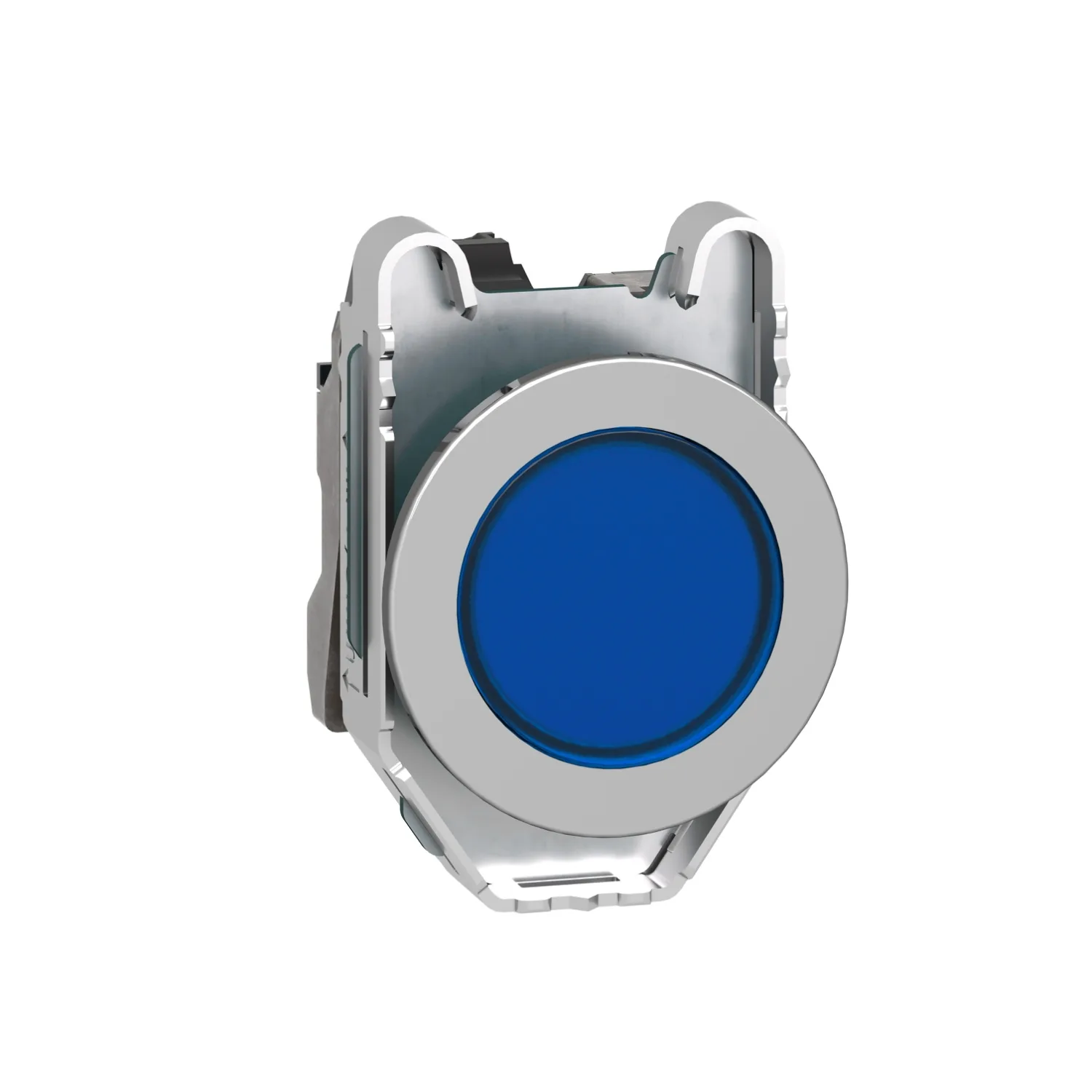

Harmony XB4 - voyant lumineux DEL - flush - bleu - 24V - vis étrier
Schneider XB4FVB6, Harmony XB4 - voyant lumineux DEL - flush - bleu - 24V - vis étrier. Catégorie : Harmony XB4. Demandez un devis pour le prix et le délai.
- Référence :XB4FVB6
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :30.70 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XB4
- Type De Produit Ou Équipement
- Témoin
- Nom De L'appareil
- XB4F
- Matériau De La Collerette
- Métal chromé
Description du produit
- Ce voyant lumineux encastré fait partie de la gamme métallique Harmony XB4 et est un produit complet.
- Il a un diamètre de montage de 30,5 mm.
- La tension d'alimentation nominale est de 24 V AC/DC.
- Une option de marquage personnalisé via l'outil de personnalisation web est disponible sur le site de Schneider Electric. La conception encastrée de ce bouton-poussoir répond aux exigences du marché en matière d'ergonomie et d'esthétique.
- Il possède une lentille lisse et la source lumineuse est une LED universelle. L'éclairage lumineux et durable le rend clairement identifiable même à distance.
- La borne de connexion est à vis.
- La forme de la tête est ronde et bleue. La collerette est chromée et le collier de fixation est en zamak. Le poids de ce voyant est de 112 grammes, sa hauteur et sa largeur sont de 36,6 mm.
- La simplicité d'installation, la flexibilité et la robustesse le rendent adapté à la majorité des segments industriels et des applications.
- Avec IP66, 67, 69 et 69K, type 12, 13, 4 et 4X, IK06, une protection contre les objets solides, la poussière, l'eau et les chocs importants est obtenue. Il est certifié avec les approbations EN/IEC, marquage CE, UL, CSA, CCC, EAC, JIS et marines.
- Pour n'en nommer que quelques-uns, le bouchon d'obturation circulaire métallique encastré, la bague métallique, l'entretoise, la rondelle de protection et le kit de montage encastré sont quelques-uns des accessoires dédiés à commander séparément, disponibles pour faciliter l'installation.
- L'emballage comprend 1 unité de ce bouton-poussoir.
- Il peut être facilement installé dans une découpe de panneau à l'aide d'un tournevis cruciforme.
- Les contacts et les têtes sont conçus pour éviter les vibrations, contribuant à assurer un montage et un câblage sécurisés.
- Conforme aux directives telles que RoHS, WEEE
Caractéristiques principales
- Bloc LED universel utilisable pour toutes les couleurs
- Intensité et luminosité des couleurs améliorées
- Montage et démontage rapides et faciles
- Robustesse pour résister aux environnements difficiles
- Large choix de blocs de contacts pour des usages généraux ou des applications spécifiques (courant faible, standard)
Caractéristiques techniques
Principales14
| Gamme De Produit | Harmony XB4 |
|---|---|
| Type De Produit Ou Équipement | Témoin |
| Nom De L'appareil | XB4F |
| Matériau De La Collerette | Métal chromé |
| Matière De L'embase De Fixation | Zamak |
| Type De Tête | Encastrable |
| Diamètre De Fixation | 30,5 mm |
| Vente Par Quantité Indivisible | 1 |
| Forme De La Tête De L'unité De Signalisation | Rond |
| Couleur De La Capsule | Bleu |
| Informations Complémentaires Pour Le Fonctionnement | Avec lentille lisse |
| Source Lumineuse | LED universelle |
| Culot De Lampe | DEL intégrée |
| [Us] Tension D'alimentation | 24 V CA/CC à 50/60 Hz |
Complémentaires17
| Largeur Hors Tout CAO | 36,6 mm |
|---|---|
| Hauteur Hors Tout CAO | 36,6 mm |
| Profondeur Hors Tout CAO | 53,6 mm |
| Poids Net | 0,112 kg |
| Tenue Au Nettoyage Haute Pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Montage De L'appareil | Trou de fixation - (diamètre: 30,75 mm +/- 0,25 mm |
| Mode De Fixation | Par vis |
| Mode De Raccordement | Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1; Borniers à vis-étrier, 1 x 0,22...2 x 2,5 mm² sans embout se conformer à CEI 60947-1 |
| Couple De Serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme De La Tête De Vis | Transversal compatible avec cruciforme Philips n° 1 tournevis; Transversal compatible avec pozidriv No 1 tournevis; Fendu compatible avec plat Ø 4 mm tournevis; Fendu compatible avec plat Ø 5,5 mm tournevis |
| [Ui] Tension Assignée D'isolement | 600 V (degré de pollution 3) se conformer à CEI 60947-1 |
| Type De Signalisation | Permanent |
| Consommation Électrique | 18 mA |
| Durée De Vie | 100000 H à tension nominale et 25°C |
| Tenue Aux Ondes De Choc | 1 kV se conformer à CEI 61000-4-5 |
| Présentation Du Produit | Produit complet |
| Limites De La Tension D'alimentation | 19,2…30 V CC; 21,6…26,4 V CA |
Environnement14
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -40…55 °C |
| Classe De Protection Contre Les Chocs Électriques | Classe I se conformer à CEI 60536 |
| Degré De Protection IP | IP66 se conformer à CEI 60529; IP67 se conformer à CEI 60529; IP69 se conformer à CEI 60529; IP69K se conformer à ISO 20653; Type 13 se conformer à UL 50 E; Type 12 se conformer à UL 50 E; Type 4 se conformer à UL 50 E; Type 4X se conformer à UL 50 E |
| Tenue Aux Chocs IK | IK06 se conformer à CEI 50102 |
| Normes | CSA C22.2 No 14; CEI 60947-5-1; CEI 60947-5-4; UL 508; CEI 60947-1; JIS C8201-5-1; CE; JIS C8201-1 |
| Certifications Du Produit | UL listed; CSA; CCC; EAC |
| Tenue Aux Vibrations | 5 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6; 2 mm crête à crête (f= 2…10 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 25 gn (durée = 6 ms) pour 1000 chocs sur chaque axe se conformer à CEI 60068-2-27 |
| Tenue Aux Transitoires Rapides | 2 kV se conformer à CEI 61000-4-4 |
| Tenue Aux Champs Électromagnétiques Rayonnés | 10 V/m se conformer à CEI 61000-4-3 |
| Tenue Aux Décharges Électrostatiques | 6 kV avec contact (sur partie métallique) se conformer à CEI 61000-4-2; 8 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-4-2 |
| Emission Électromagnétique | Classe B se conformer à CEI 55011 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,800 cm |
| Largeur De L'emballage 1 | 4,400 cm |
| Longueur De L'emballage 1 | 5,200 cm |
| Poids De L'emballage (Kg) | 109 g |
| Type D'emballage 2 | S02 |
| Nb Produits Dans L'emballage 2 | 40 |
| Hauteur De L'emballage 2 | 15 cm |
| Largeur De L'emballage 2 | 30 cm |
| Longueur De L'emballage 2 | 40 cm |
| Poids De L'emballage 2 | 4,700 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
