Schneider

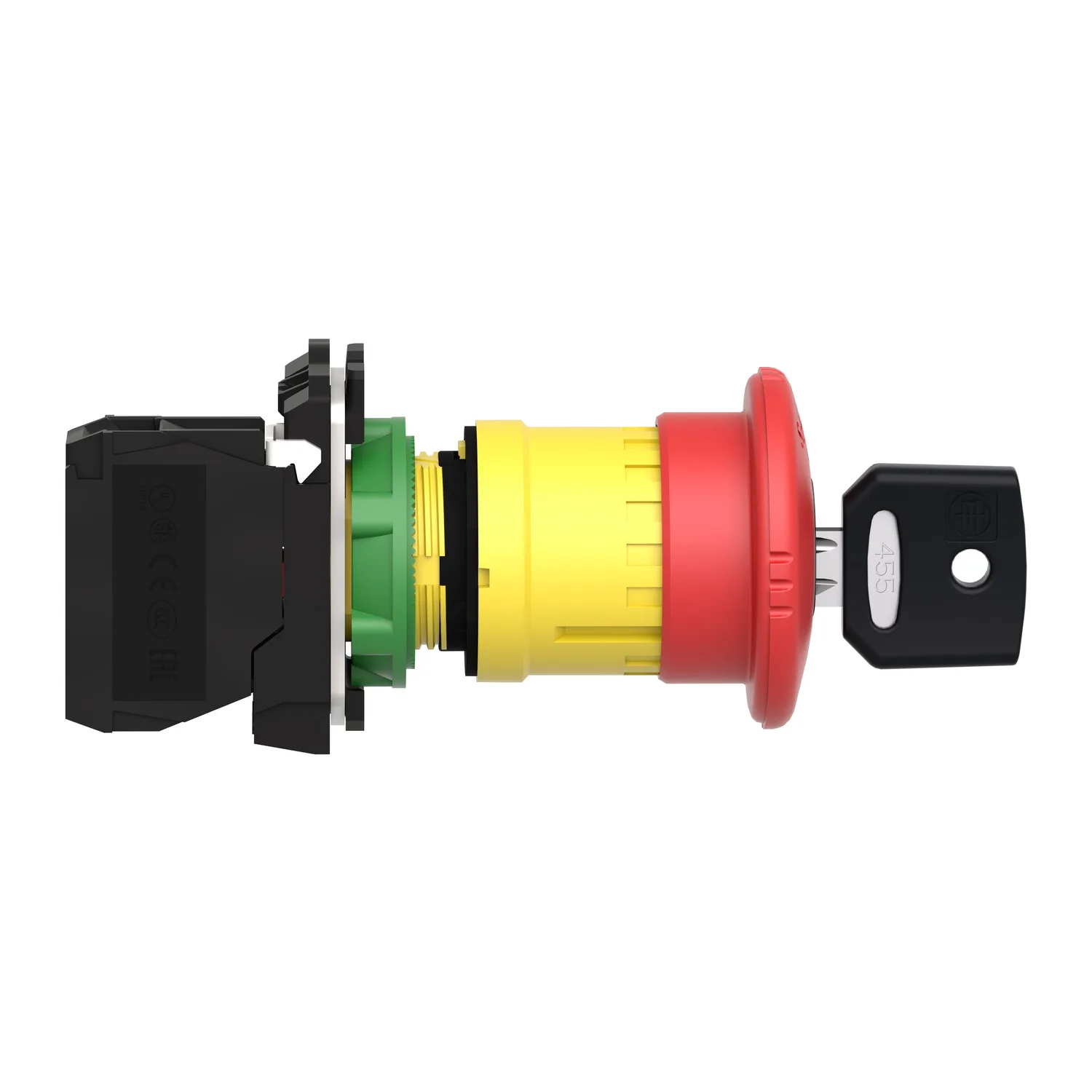

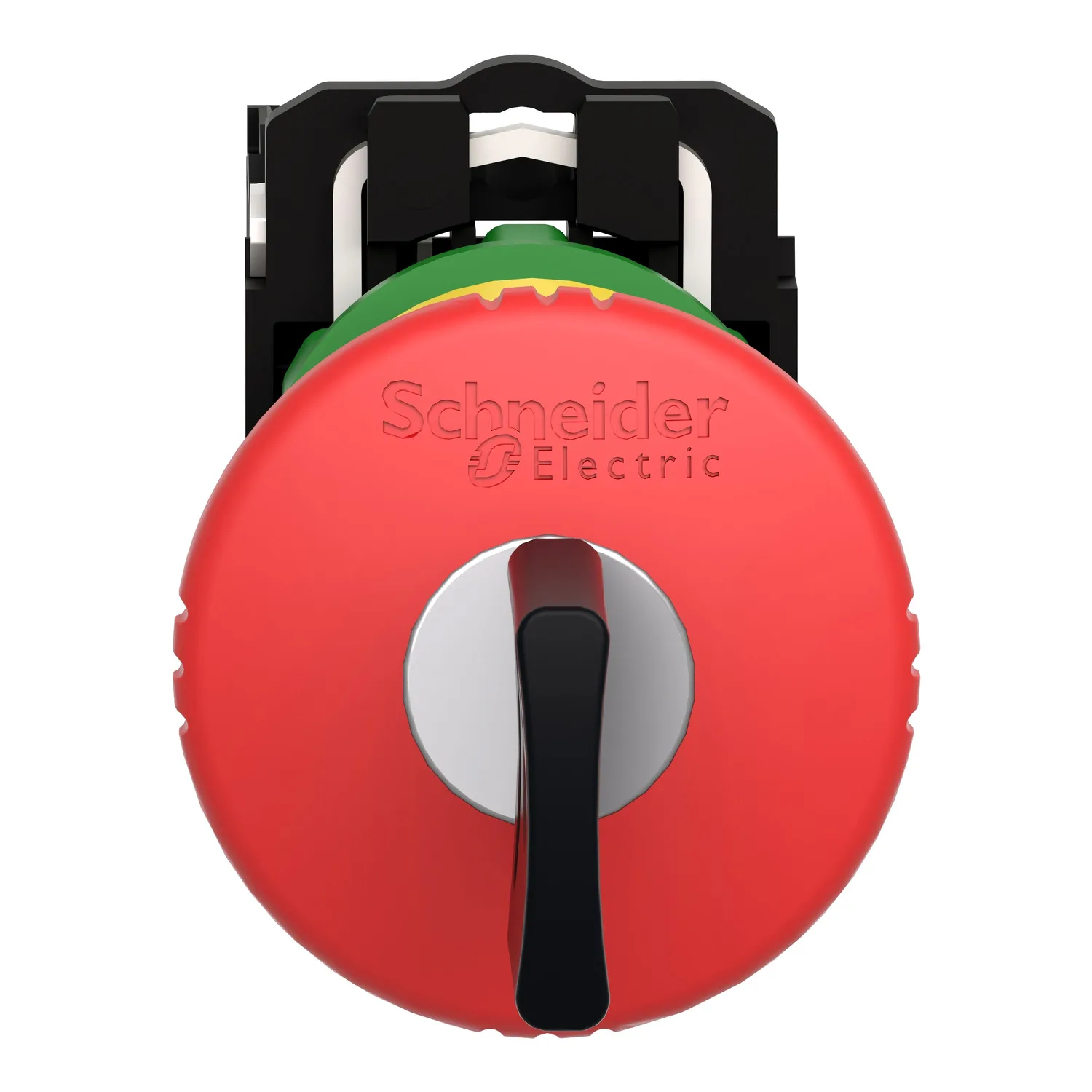

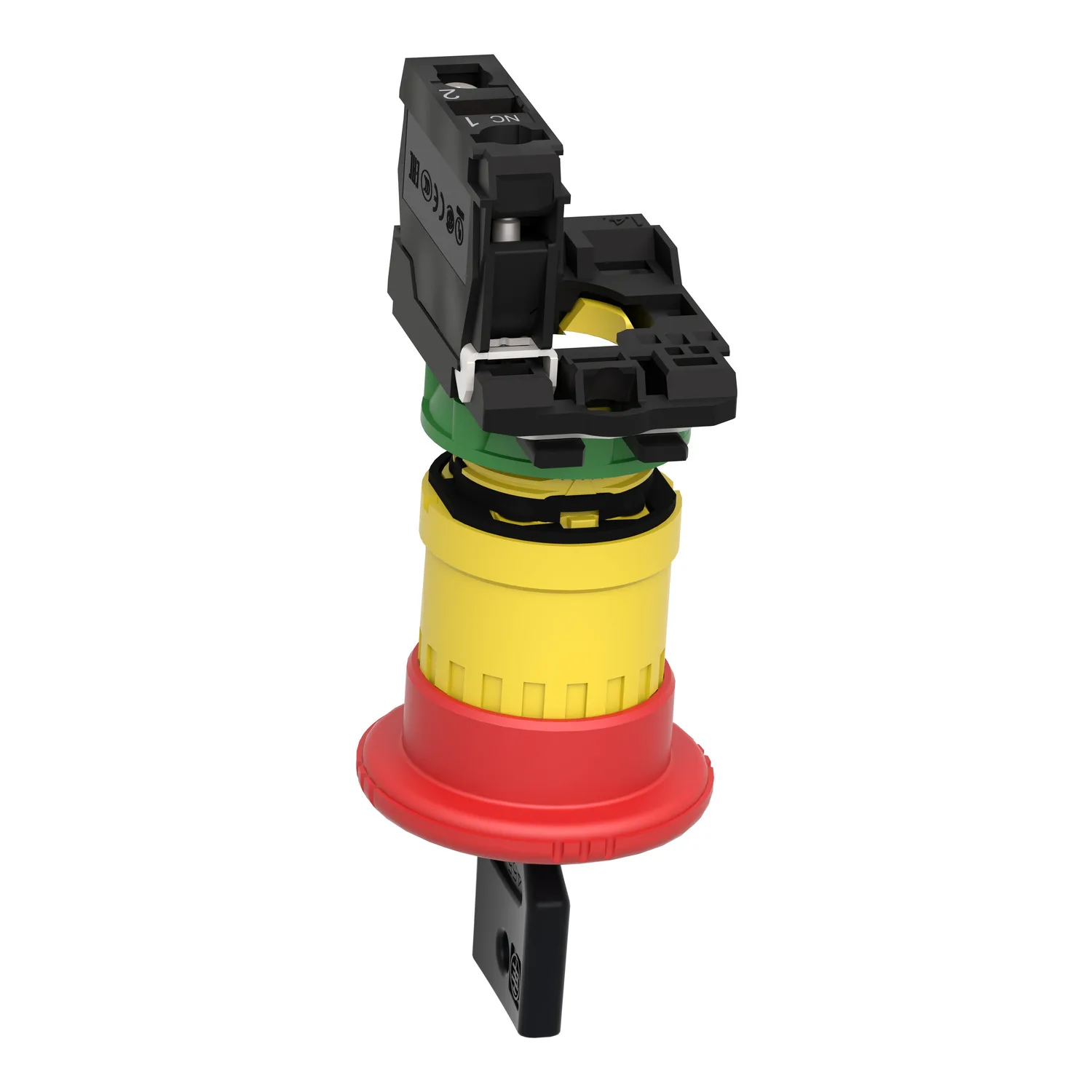

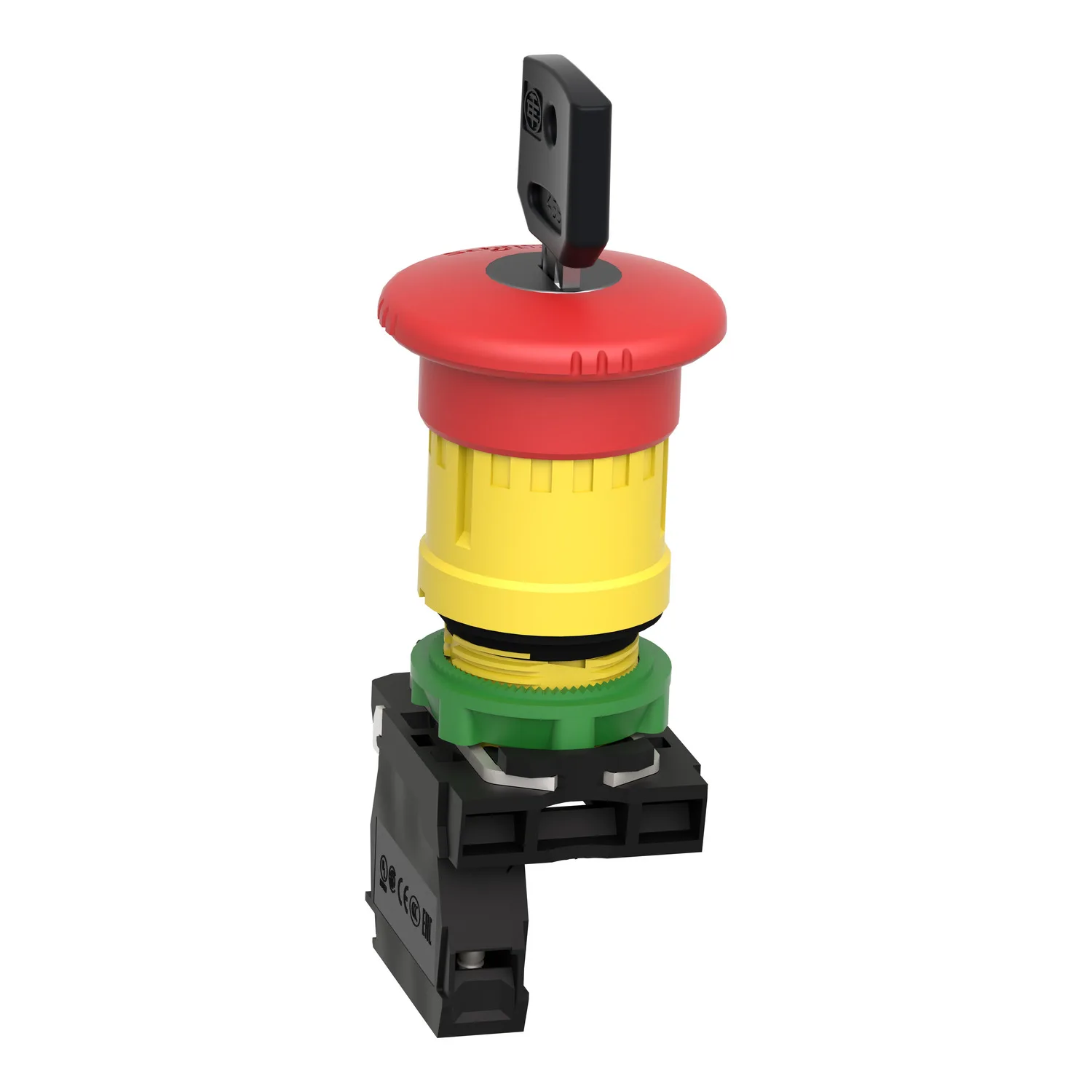

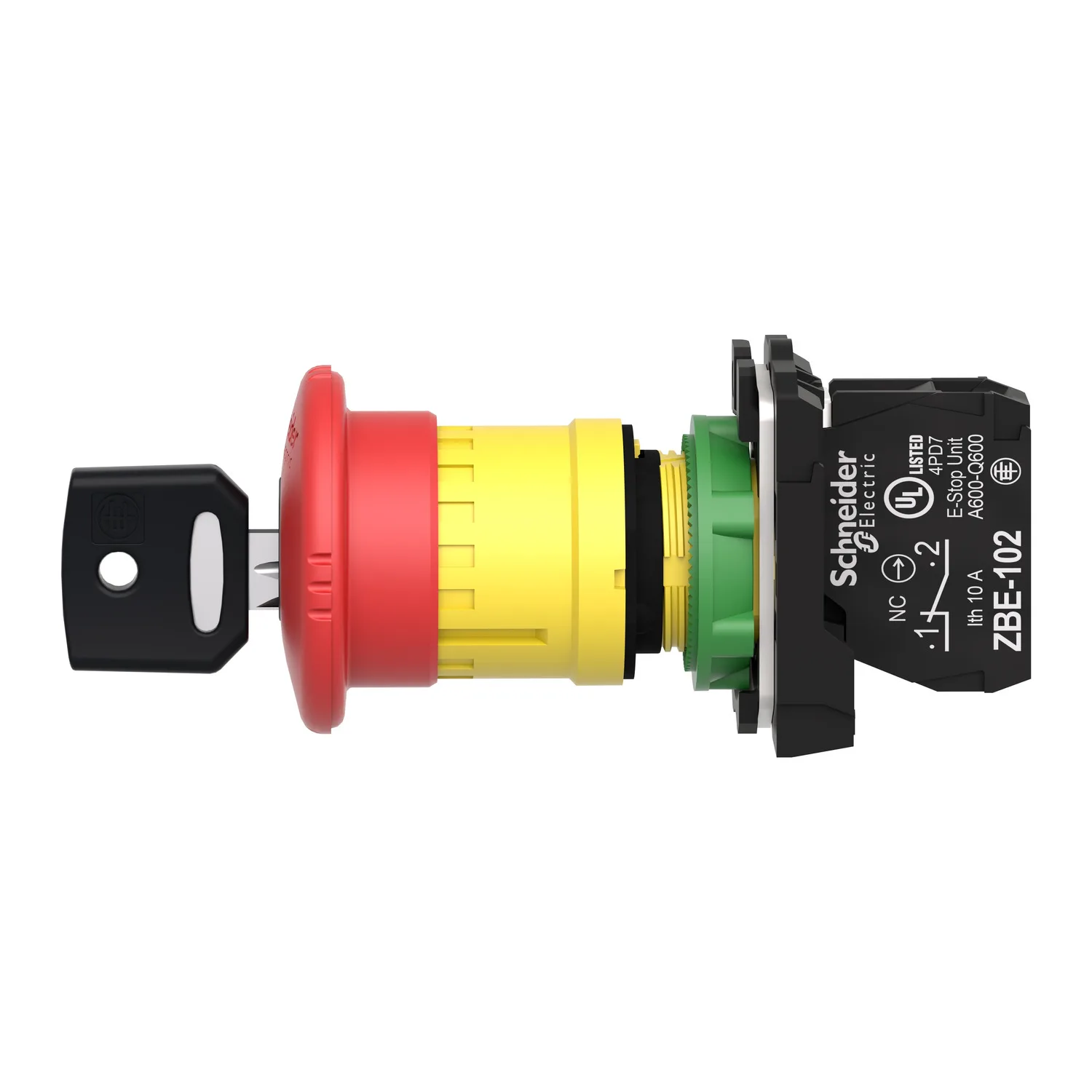

Harmony - bouton arrêt d'urgence à clé XB5 - rouge
Schneider XB5AS9442, Harmony - bouton arrêt d'urgence à clé XB5 - rouge. Catégorie : Harmony XB5. Demandez un devis pour le prix et le délai.
- Référence :XB5AS9442
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :34.60 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XB5
- Nom De L'appareil
- XB5
- Matériau De La Collerette
- Plastique gris foncé
- Matière De L'embase De Fixation
- Plastique
Description du produit
- <strong><p>A quoi sert le produit ? Où l'installer ?</p></strong>
- <p>Le bouton d'arrêt d'urgence à clé Harmony XB5A vous permet de perfectionner le design de votre machine ou armoire électrique industrielle et d'optimiser votre interface opérateur.
- Avec sa fonction d'auto-maintien de l'actionneur, son système d'encliquetage des éléments et d'anti-desserage pour les vis-étriers des blocs contacts, l'installation et la maintenance deviennent beaucoup plus rapides et simples.
- Ce produit répond à la plupart des applications industrielles, des besoins du secteur tertiaire et des infrastructures : travail des matériaux, emballage, pompage, biens de consommation courante, eau/eaux usées, pétrole et gaz, manutention.
- Il a été conçu pour résister aux environnements les plus difficiles tels que les environnements maritimes ou poussiéreux. </p>
- <strong><p>A quels standards et normes le produit répond-il ?</p></strong>
- <p>Les performances de la gamme Harmony XB5 répondent à la plupart des normes internationales et homologations les plus exigeantes : EN/IEC, marquage CE, UL, CSA, CCC, EAC, JIS, NEMA et certifications Marine. Produit conforme ROHS UE.
- </p>
- <strong><p>Le saviez-vous ?</p></strong>
- <p>Associez ou complétez votre tableau électrique avec d'autres accessoires pour une efficacité optimale : caches de protection, étiquettes et porte-étiquettes, capsules, capuchons, lampes.
- Accédez dès maintenant au configurateur Harmony en ligne pour vous aider à identifier la référence qui convient à votre application et à personnaliser votre produit.</p>
Caractéristiques principales
- Robustesse : résiste aux environnements difficiles
- Design : touche de style pour tableaux de contrôle, machines
- Personnalisation : marquages capsules et collerettes
- Simplicité d'installation : innovation et ergonomie
- Economies d'installation : réduction des coûts
Caractéristiques techniques
Principales18
| Gamme De Produit | Harmony XB5 |
|---|---|
| Type De Produit Ou Équipement | Bouton-poussoir d'arrêt d'urgence; Bouton poussoir d'arrêt d'urgence |
| Nom De L'appareil | XB5 |
| Matériau De La Collerette | Plastique gris foncé |
| Matière De L'embase De Fixation | Plastique |
| Type De Tête | Standard |
| Diamètre De Fixation | 22 mm |
| Vente Par Quantité Indivisible | 1 |
| Forme De La Tête De L'unité De Signalisation | Rond |
| Type De Commande | déclenchement et accrochage mécanique |
| Remise À Zéro | Déverrouillage par clé |
| Profil De Fonctionnement | Rouge coup de poing Ø 40 mm, sans marquage |
| Type De Verrouillage | Clé 455 |
| Position De Retrait De La Clé | Centre |

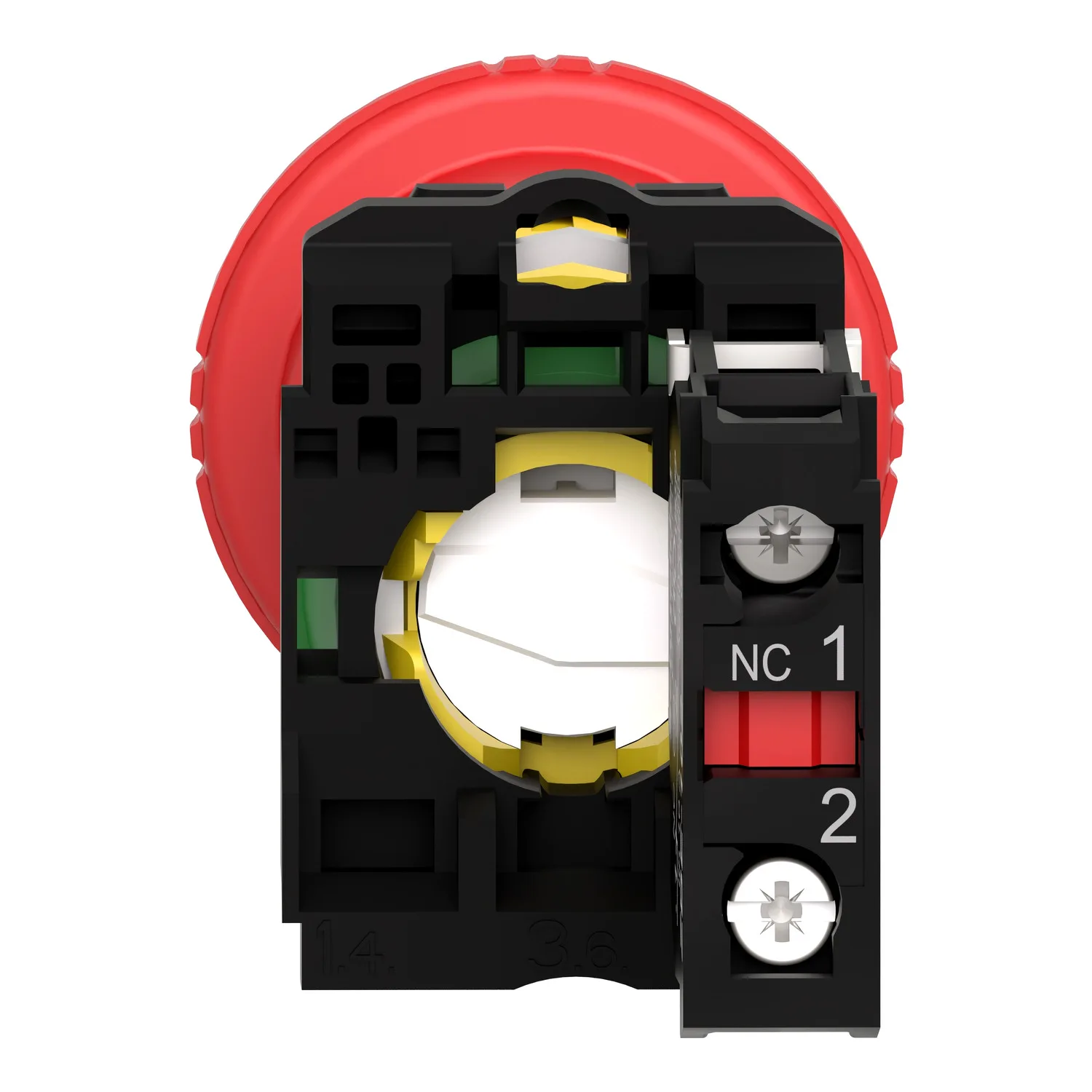

| Type Et Composition Des Contacts | 1 NF |
| Fonctionnement Des Contacts | Coupure lente |
| Mode De Raccordement | Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1; Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1 |
| Présentation Du Produit | Produit complet |
Complémentaires20
| Hauteur | 43 mm |
|---|---|
| Largeur | 40 mm |
| Profondeur | 100 mm |
| Description Des Bornes ISO N°1 | (11-12)NF |
| Poids Net | 0,075 kg |
| Tenue Au Nettoyage Haute Pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Utilisation Des Contacts | Contacts standards |
| Ouverture Positive | Avec se conformer à CEI 60947-5-1 annexe K |
| Course D'actionnement | 1,5 mm (état électrique modifié NF); 4,3 mm (course totale) |
| Durée De Vie Mécanique | 300000 cycle |
| Couple De Serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme De La Tête De Vis | Transversal compatible avec cruciforme Philips n° 1 tournevis; Transversal compatible avec pozidriv No 1 tournevis; Fendu compatible avec plat Ø 4 mm tournevis; Fendu compatible avec plat Ø 5,5 mm tournevis |
| Matière Des Contacts | Alliage d’argent (Ag/Ni) |
| Protection Contre Les Courts-circuits | 10 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ith] Courant Thermique Conventionnel | 10 A se conformer à CEI 60947-5-1 |
| [Ui] Tension Assignée D'isolement | 600 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-1 |
| [Ie] Courant Assigné D'emploi | 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1; 6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1; 0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1; 1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1 |
| Durée De Vie Électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 |
| Fiabilité Électrique | Λ < 10exp(-6) à 5 V, 1 mA dans environnement sain se conformer à CEI 60947-5-4; Λ < 10exp(-8) à 17 V, 5 mA dans environnement sain se conformer à CEI 60947-5-4 |
Environnement11
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -40…70 °C |
| Catégorie De Surtension | Classe II se conformer à CEI 60536 |
| Degré De Protection IP | IP66 se conformer à CEI 60529; IP67; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| Tenue Aux Chocs IK | IK03 se conformer à CEI 50102 |
| Normes | JIS C8201-5-1; CEI 60947-5-5; CEI 60947-1; CEI 60947-5-1; CSA C22.2 No 14; ISO 13850; CEI 60204-1; UL 508; CEI 60364-5-53; CEI 60947-5-4; JIS C8201-1 |
| Certifications Du Produit | CSA; LROS (Lloyds register of shipping); BV; UL listed; DNV |
| Tenue Aux Vibrations | 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
Emballage12
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 8,800 cm |
| Largeur De L'emballage 1 | 5,300 cm |
| Longueur De L'emballage 1 | 4,300 cm |
| Poids De L'emballage (Kg) | 86,000 g |
| Type D'emballage 2 | S03 |
| Nb Produits Dans L'emballage 2 | 80 |
| Hauteur De L'emballage 2 | 30,000 cm |
| Largeur De L'emballage 2 | 30,000 cm |
| Longueur De L'emballage 2 | 40,000 cm |
| Poids De L'emballage 2 | 7,310 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
