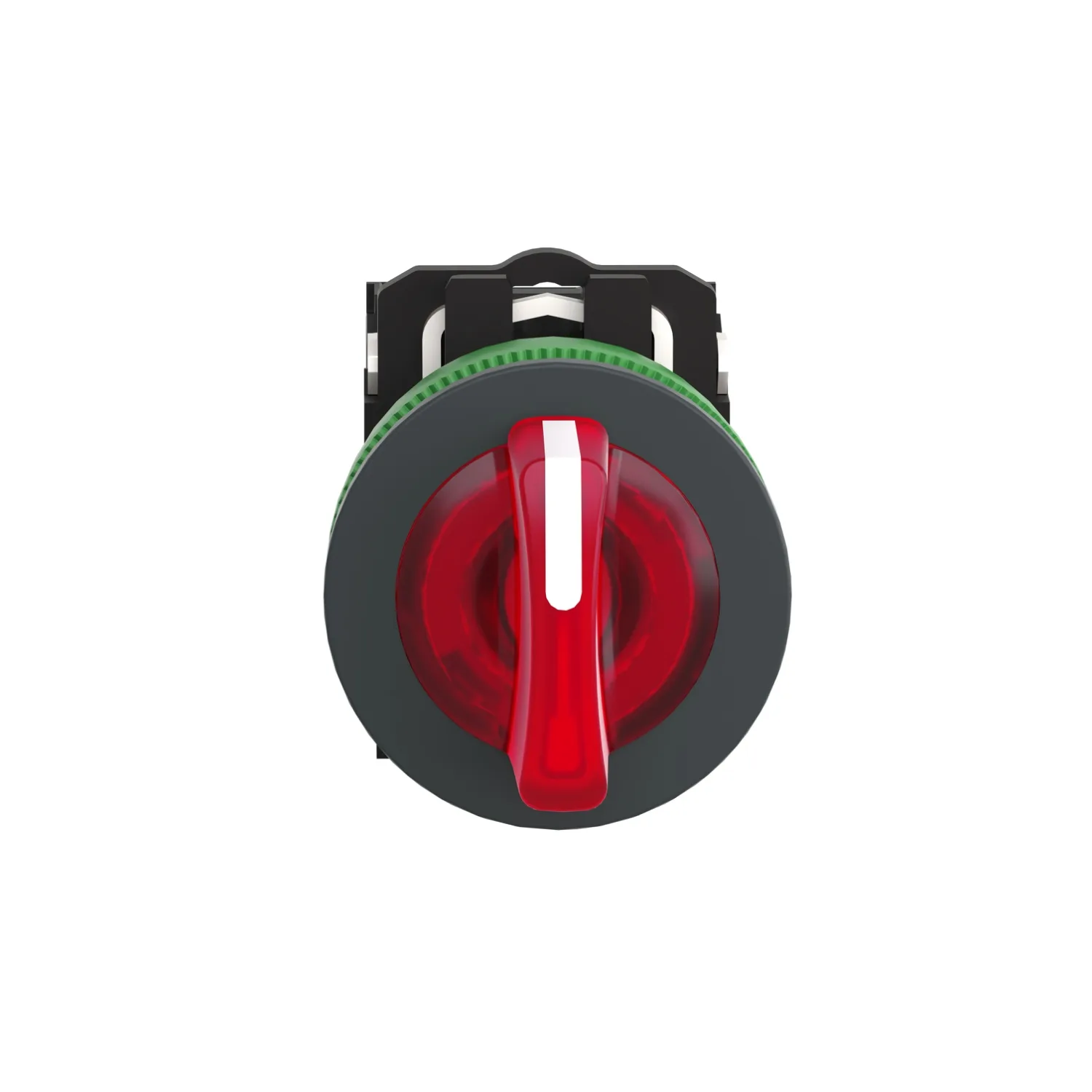

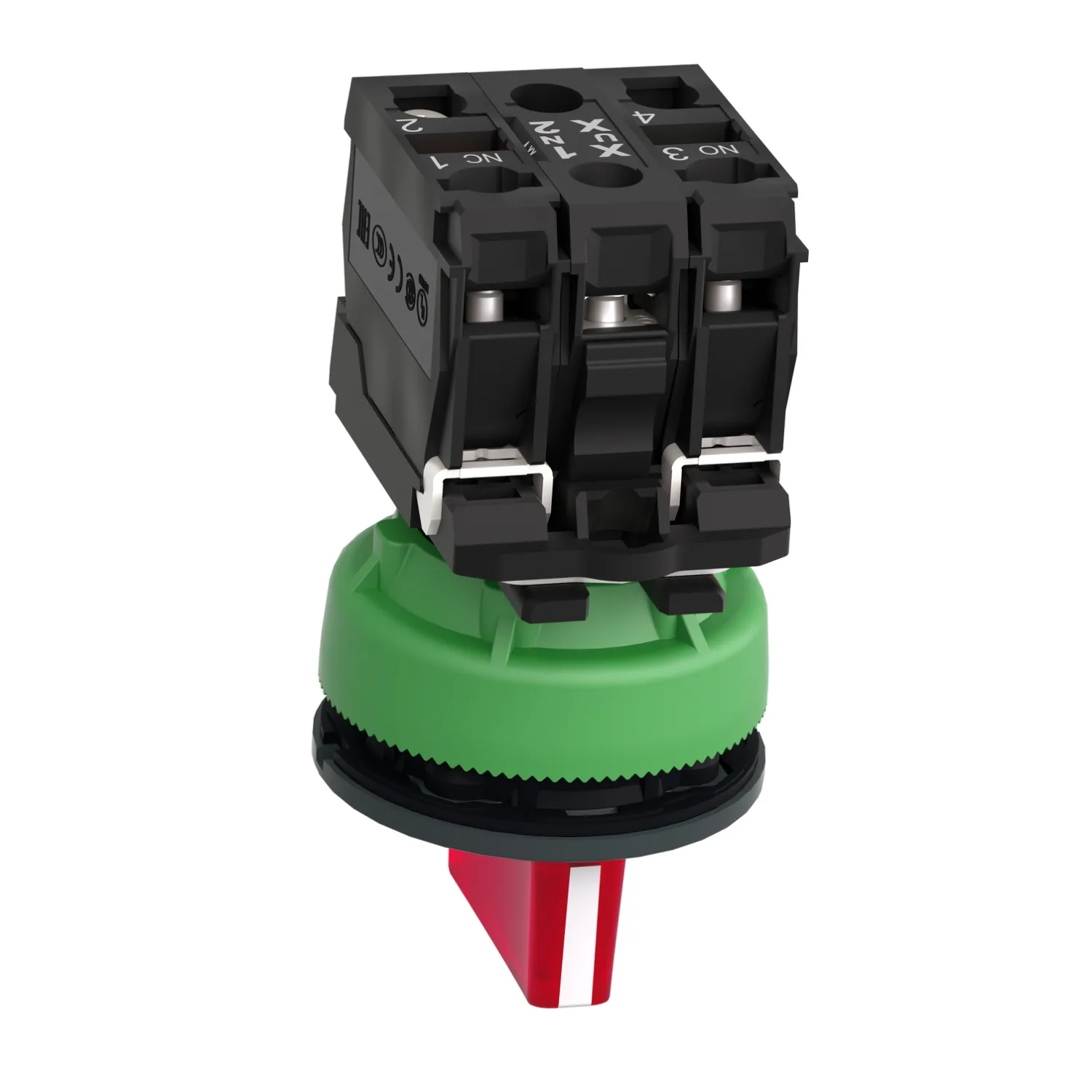

Harmony XB5 - bouton man lumin - flush - 3 pos fix - rouge - 1O+1F - 230V
Schneider XB5FK134M5, Harmony XB5 - bouton man lumin - flush - 3 pos fix - rouge - 1O+1F - 230V. Catégorie : Harmony XB5. Demandez un devis pour le prix et le délai.
- Référence :XB5FK134M5
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :57.50 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XB5
- Type De Produit Ou Équipement
- Sélecteur lumineux
- Nom De L'appareil
- XB5F
- Matériau De La Collerette
- Plastique gris foncé
Description du produit
- Tension d'alimentation assignée de 230 V à 240 V AC
- La source lumineuse est une LED universelle
- Une option de marquage personnalisé via l'outil de personnalisation Web est disponible sur le site Web de Schneider Electric
- La conception à encastrer de ce commutateur sélecteur répond aux demandes du marché en matière d'ergonomie et d'esthétique
- Possède un levier standard rouge maintenu à 3 positions ± 45 degrés
- Le type de contact est 1NO et 1NC à rupture lente et la borne de raccordement est à vis
- La forme de la tête est ronde
- La collerette est chromée et l'collier de fixation est en zamak
- Le poids du commutateur sélecteur est de 151 grammes, la hauteur de 53 mm et la largeur de 36,6 mm
- La simplicité, la flexibilité et la robustesse de l'installation le rendent adapté à la plupart des segments et applications industriels
- Protection contre les corps solides, la poussière, l'eau et les impacts violents grâce à IP66, 67, 69 et 69K, Type 13 et 4X, IK03
- Pour n'en citer que quelques-uns, le bouchon borgne circulaire métallique encastré, l'anneau métallique, l'entretoise, la rondelle de protection et le kit de montage encastré font partie des accessoires spéciaux pouvant être commandés séparément pour faciliter l'installation
- Le paquet contient 1 unité de ce commutateur sélecteur
- S'installe facilement sur la découpe du panneau à l'aide d'un tournevis cruciforme
- Les contacts et les têtes sont conçus pour éviter les vibrations, ce qui contribue à garantir un montage et un câblage sûrs
- Il est respectueux de l'environnement et conforme aux directives RoHS, DEEE, etc. concernant la protection de l'environnement.
Caractéristiques principales
- Bloc LED universel à utiliser pour toutes les couleurs
- Intensité de couleur et luminosité améliorées
- Montage et démontage rapides et faciles
- Robustesse pour résister aux environnements difficiles
- Large gamme de blocs de contacts pour usages généraux ou applications spéciales (faible courant, standard)
Caractéristiques techniques
Principales16
| Gamme De Produit | Harmony XB5 |
|---|---|
| Type De Produit Ou Équipement | Sélecteur lumineux |
| Nom De L'appareil | XB5F |
| Matériau De La Collerette | Plastique gris foncé |
| Type De Tête | Encastrable |
| Diamètre De Fixation | 30,5 mm |
| Vente Par Quantité Indivisible | 1 |
| Forme De La Tête De L'unité De Signalisation | Rond |
| Type De Commande | bouton maintenu |
| Profil De Fonctionnement | Rouge poignée standard, sans marquage |
| Information Sur Position De Fonctionnement | 3 positions +/- 45° |
| Type Et Composition Des Contacts | 1 NO + 1 NF |
| Fonctionnement Des Contacts | Coupure lente |
| Mode De Raccordement | Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1; Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1 |
| Culot De Lampe | DEL intégrée |
| [Us] Tension D'alimentation | 230...240 V CA à 50/60 Hz |
Complémentaires21
| Hauteur | 42 mm |
|---|---|
| Largeur | 36,6 mm |
| Profondeur | 71 mm |
| Description Des Bornes ISO N°1 | (21-22)NF; (13-14)NO |
| Tenue Au Nettoyage Haute Pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Utilisation Des Contacts | Contacts standards |
| Ouverture Positive | Avec contact NF se conformer à CEI 60947-5-1 annexe K |
| Durée De Vie Mécanique | 500000 cycle |
| Couple De Serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme De La Tête De Vis | Transversal compatible avec cruciforme Philips n° 1 tournevis; Transversal compatible avec pozidriv No 1 tournevis; Fendu compatible avec plat Ø 4 mm tournevis; Fendu compatible avec plat Ø 5,5 mm tournevis |
| Matière Des Contacts | Alliage d’argent (Ag/Ni) |
| Protection Contre Les Courts-circuits | 10 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ith] Courant Thermique Conventionnel | 10 A se conformer à CEI 60947-5-1 |
| [Ui] Tension Assignée D'isolement | 600 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV se conformer à CEI 60947-1 |
| [Ie] Courant Assigné D'emploi | 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1; 6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1; 0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1; 0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1; 1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1 |
| Durée De Vie Électrique | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge : 0,5 se conformer à CEI 60947-5-1 |
| Fiabilité Électrique | Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4; Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4 |
| Source Lumineuse | LED universelle |
| Limites De La Tension D'alimentation | 195…264 V CA |
| Présentation Du Produit | Produit complet |
Environnement11
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -40…70 °C |
| Classe De Protection Contre Les Chocs Électriques | Classe II se conformer à CEI 60536 |
| Degré De Protection IP | IP66 se conformer à CEI 60529; IP67; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| Tenue Aux Chocs IK | IK03 se conformer à CEI 50102 |
| Normes | CEI 60947-1; UL 508; JIS C8201-5-1; CEI 60947-5-4; CEI 60947-5-1; CSA C22.2 No 14; JIS C8201-1 |
| Certifications Du Produit | UL listed; CSA |
| Tenue Aux Vibrations | 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 5,33 cm |
| Largeur De L'emballage 1 | 4,32 cm |
| Longueur De L'emballage 1 | 8,89 cm |
| Poids De L'emballage (Kg) | 0,07 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
