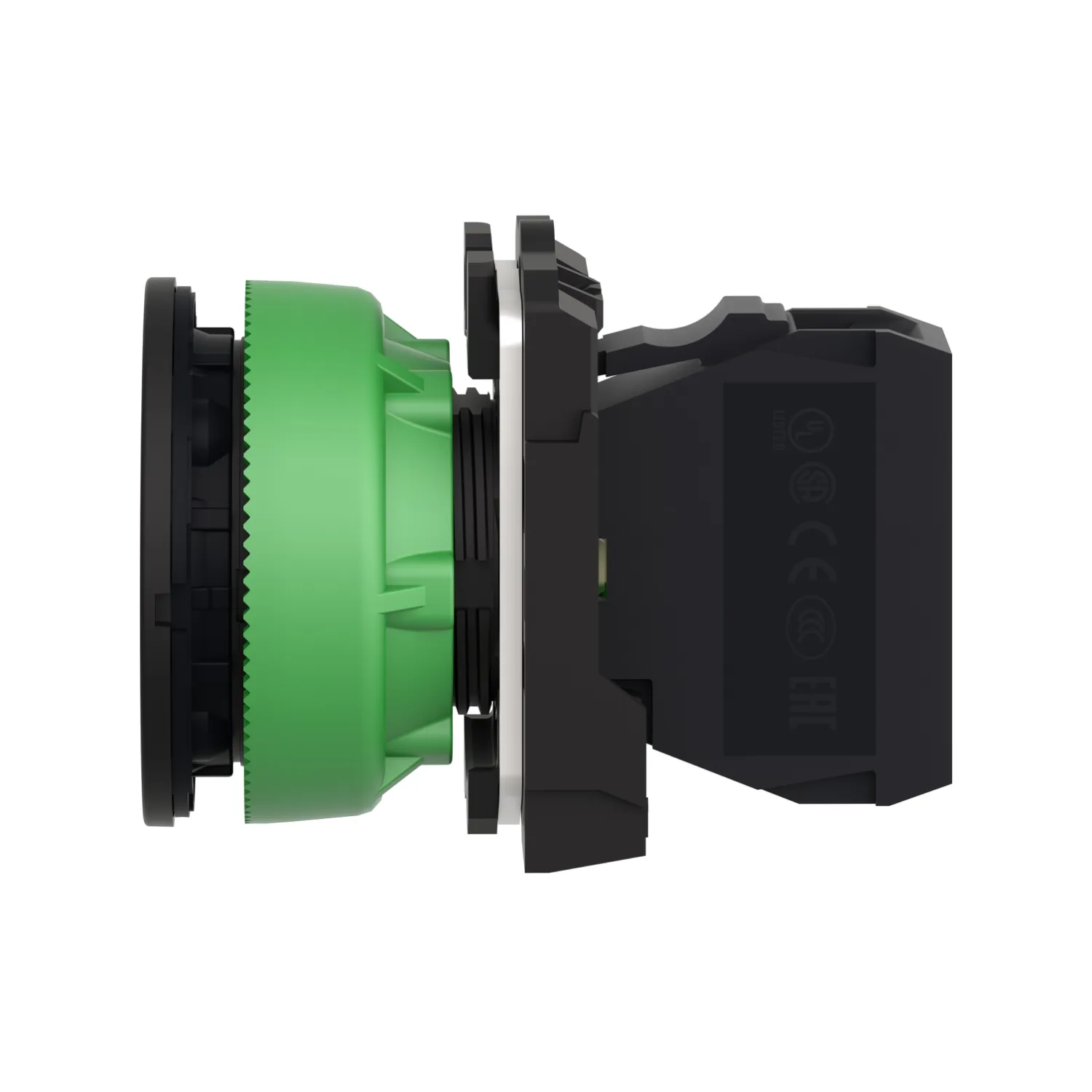

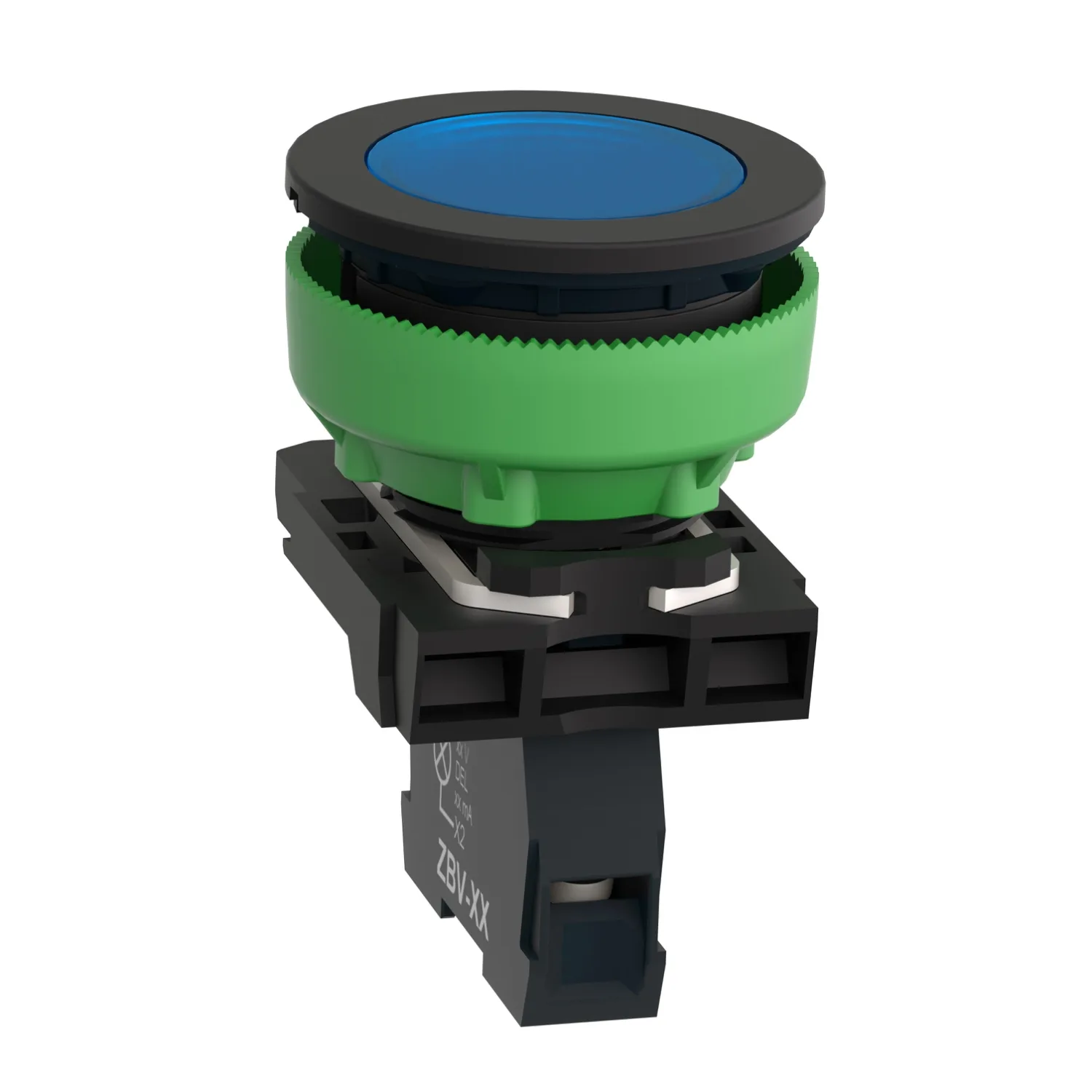

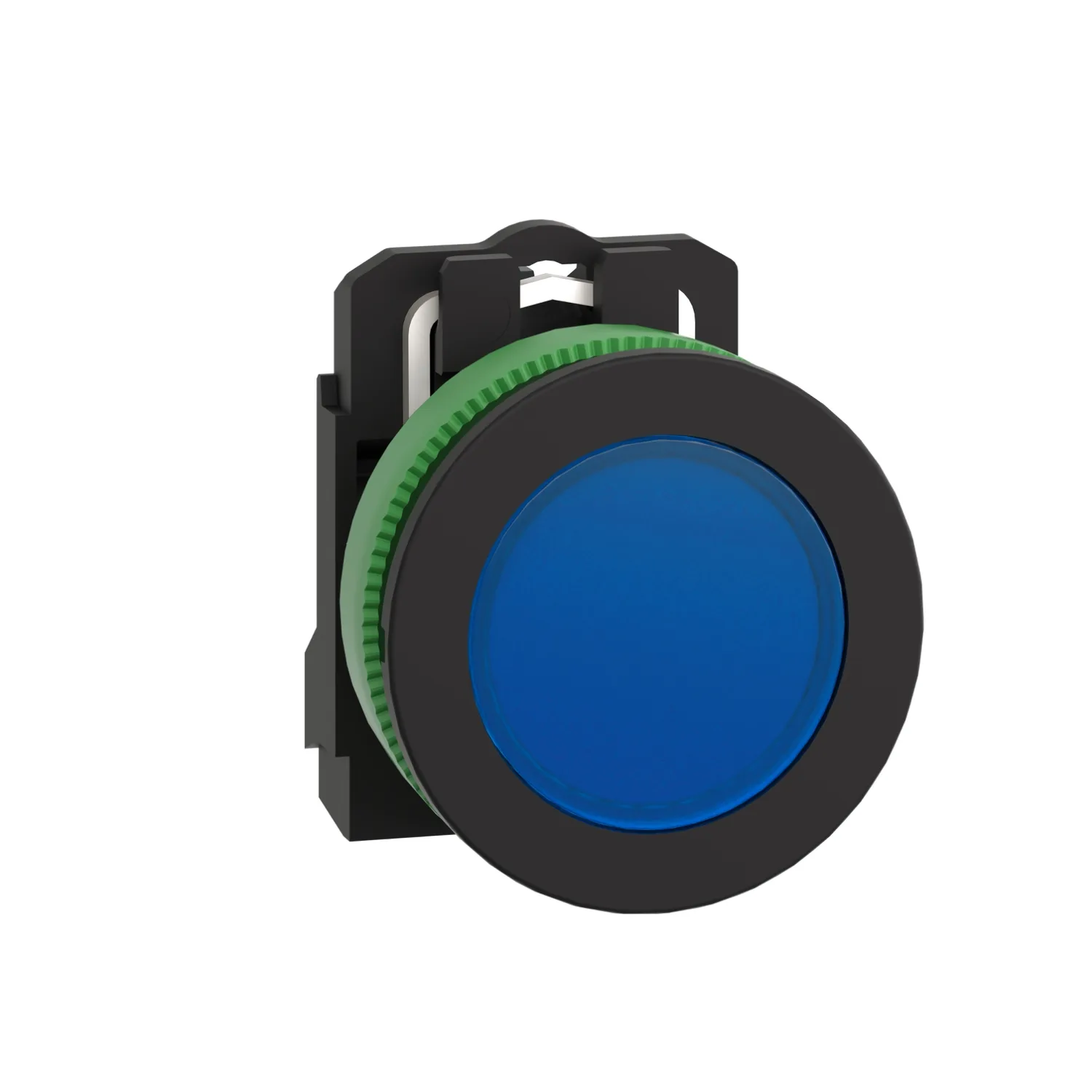

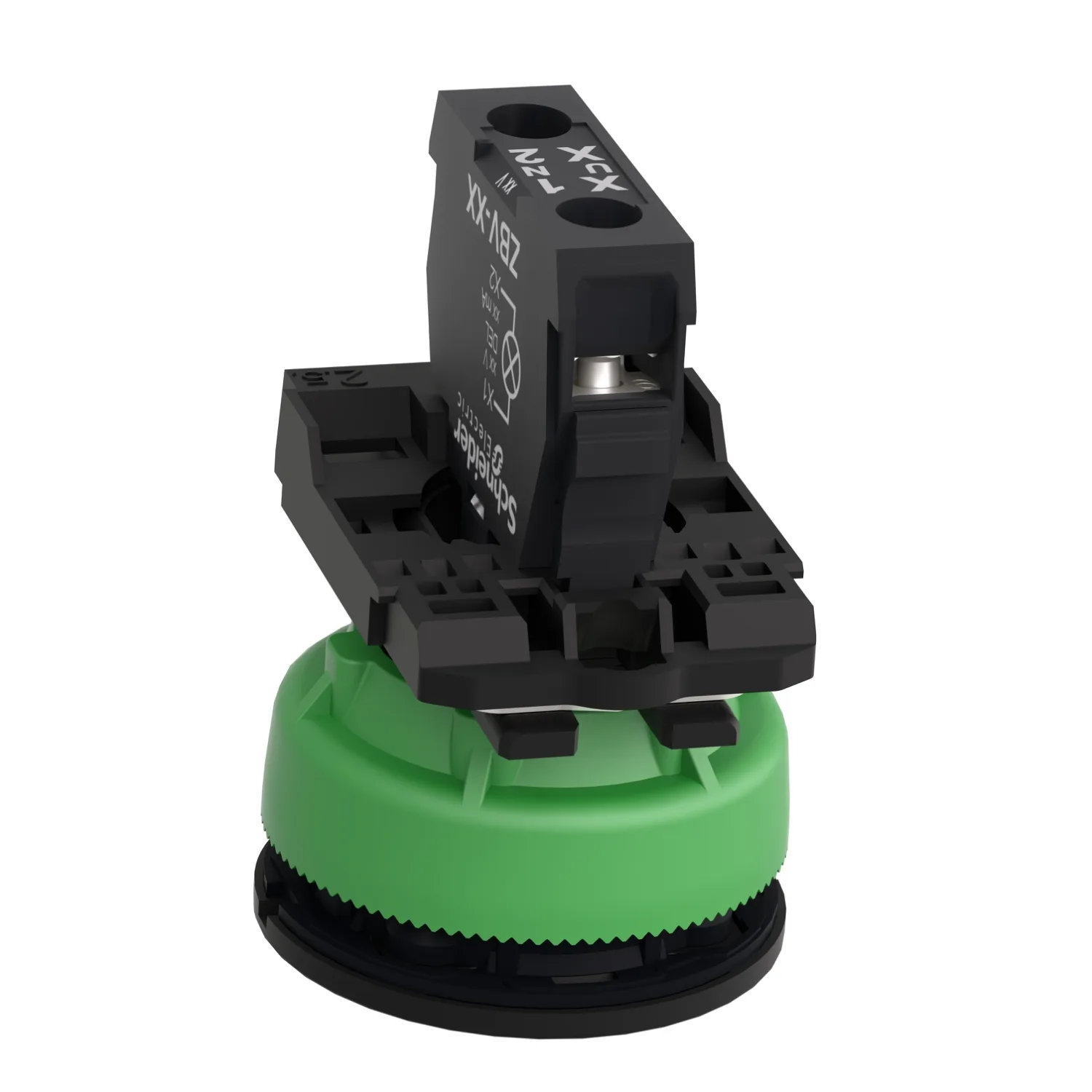

Harmony XB5 - voyant lumineux DEL - flush - bleu - 24V - vis étrier
Schneider XB5FVB6, Harmony XB5 - voyant lumineux DEL - flush - bleu - 24V - vis étrier. Catégorie : Harmony XB5. Demandez un devis pour le prix et le délai.
- Référence :XB5FVB6
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :20.70 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XB5
- Type De Produit Ou Équipement
- Témoin
- Nom De L'appareil
- XB5F
- Matériau De La Collerette
- Plastique gris foncé
Description du produit
- Tension d'alimentation assignée de 24 V AC/DC
- Option de marquage personnalisé disponible via l'outil de personnalisation Web sur le site Web de Schneider Electric
- Ergonomie et esthétique améliorées grâce à la conception à encastrer
- Possède des propriétés antimicrobiennes
- A une lentille plate et la source lumineuse est une LED universelle
- Un éclairage lumineux et durable permet de le distinguer clairement même de loin

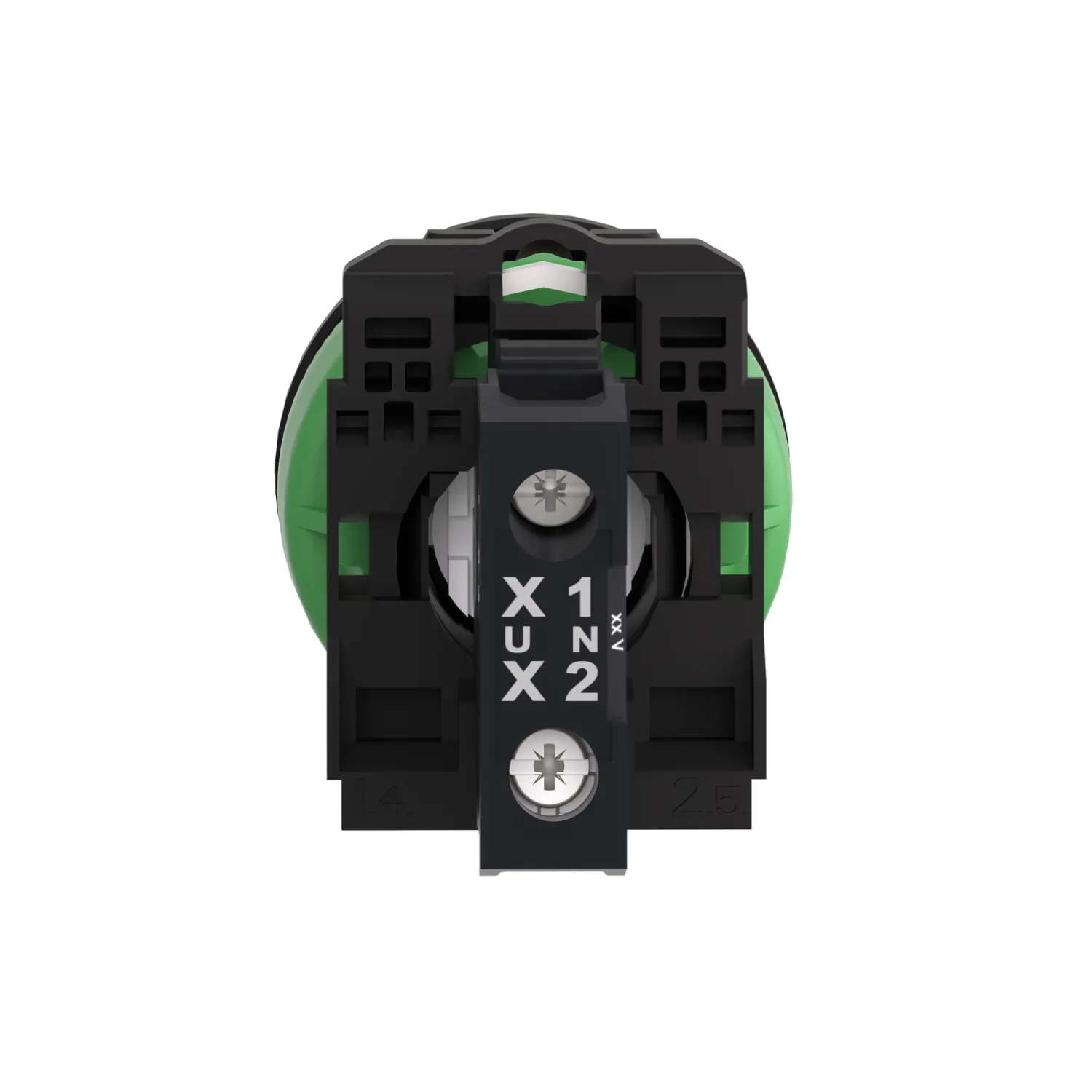

- La borne de raccordement est à vis

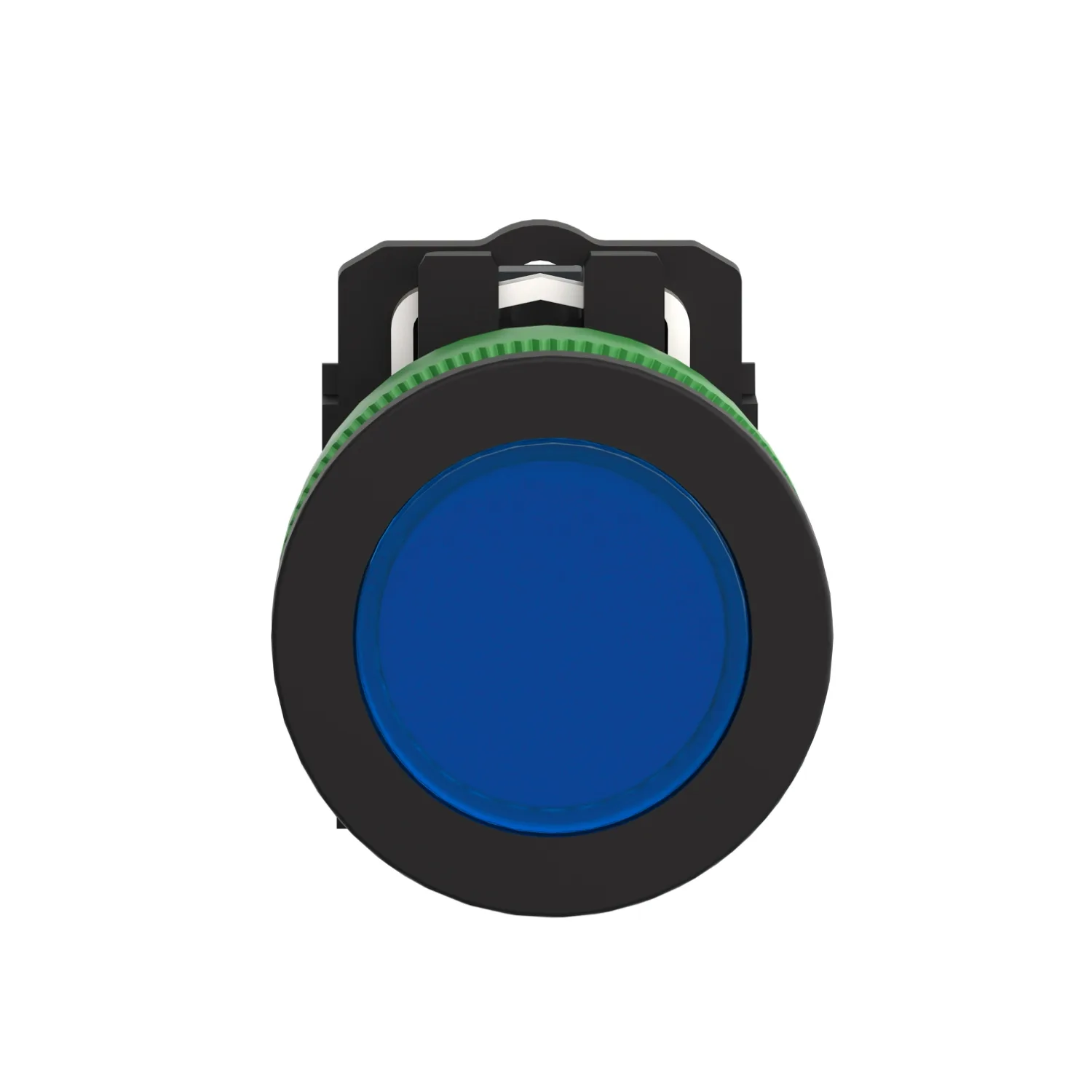

- La forme de la tête est ronde et bleue
- La collerette et l'collier de fixation sont en plastique
- Le poids du bouton lumineux est de 38 grammes, la hauteur de 42 mm et la largeur de 36,6 mm
- La simplicité, la flexibilité et la robustesse de l'installation le rendent adapté à la plupart des segments et applications industriels
- Certifié avec les homologations EN/IEC, marquage CE, UL, CSA, JIS, NEMA et marine
- Pour n'en citer que quelques-uns, le bouchon borgne circulaire métallique encastré, l'anneau métallique, l'entretoise, la rondelle de protection et le kit de montage encastré font partie des accessoires spéciaux pouvant être commandés séparément pour faciliter l'installation
- Le paquet contient 1 unité de ce bouton
- S'installe facilement sur la découpe du panneau à l'aide d'un tournevis cruciforme
- Les contacts et les têtes sont conçus pour éviter les vibrations, ce qui contribue à garantir un montage et un câblage sûrs
- Il est respectueux de l'environnement et conforme aux directives RoHS, DEEE, etc. concernant la protection de l'environnement.
Caractéristiques principales
- Bloc LED universel à utiliser pour toutes les couleurs
- Intensité de couleur et luminosité améliorées
- Montage et démontage rapides et faciles
- Robustesse pour résister aux environnements difficiles
- Large gamme de blocs de contacts pour usages généraux ou applications spéciales (faible courant, standard)
Caractéristiques techniques
Principales16
| Gamme De Produit | Harmony XB5 |
|---|---|
| Type De Produit Ou Équipement | Témoin |
| Nom De L'appareil | XB5F |
| Matériau De La Collerette | Plastique gris foncé |
| Matière De L'embase De Fixation | Plastique |
| Type De Tête | Encastrable |
| Diamètre De Fixation | 30,5 mm |
| Vente Par Quantité Indivisible | 1 |
| Forme De La Tête De L'unité De Signalisation | Rond |
| Couleur De La Capsule | Bleu |
| Informations Complémentaires Pour Le Fonctionnement | Avec lentille lisse |
| Source Lumineuse | LED universelle |
| Culot De Lampe | DEL intégrée |
| Couleur De La Source Lumineuse | Bleu |
| [Us] Tension D'alimentation | 24 V CA/CC à 50/60 Hz |
| Présentation Du Produit | Produit complet |
Complémentaires16
| Hauteur | 42 mm |
|---|---|
| Largeur | 36,6 mm |
| Profondeur | 55 mm |
| Description Des Bornes ISO N°1 | (X1-X2)PL |
| Poids Net | 0,038 kg |
| Tenue Au Nettoyage Haute Pression | 7000000 Pa à 55 °C, distance : 0,1 m |
| Mode De Raccordement | Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1; Borniers à vis-étrier, 1 x 0,22...2 x 2,5 mm² sans embout se conformer à CEI 60947-1 |
| [Ui] Tension Assignée D'isolement | 250 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 4 kV se conformer à CEI 60947-1 |
| Type De Signalisation | Permanent |
| GCR BRIDGE | XB5FVCUST01 |
| Code De Compatibilité | XB5 |
| Limites De La Tension D'alimentation | 19,2…30 V CC; 21,6…26,4 V CA |
| Consommation Électrique | 18 mA |
| Durée De Vie | 100000 H à tension nominale et 25°C |
| Tenue Aux Ondes De Choc | 1 kV se conformer à CEI 61000-4-5 |
Environnement16
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -40…70 °C |
| Catégorie De Surtension | Classe II se conformer à CEI 60536 |
| Degré De Protection IP | IP66 se conformer à CEI 60529; IP67 se conformer à CEI 60529; IP69 se conformer à CEI 60529; IP69K se conformer à ISO 20653 |
| Enclosure Type | UL type 4X/13 |
| Tenue Aux Chocs IK | IK03 se conformer à CEI 50102 |
| Normes | JIS C8201-5-1; CSA C22.2 No 14; UL 508; CEI 60947-1; CEI 60947-5-4; CEI 60947-5-1; JIS C8201-1; ISO 21702; ISO 22196 :2011 |
| Certifications Du Produit | UL listed; CSA |
| Tenue Aux Vibrations | 5 gn (f= 12…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 50 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 30 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27 |
| Tenue Aux Transitoires Rapides | 2 kV se conformer à CEI 61000-4-4 |
| Tenue Aux Champs Électromagnétiques Rayonnés | 10 V/m se conformer à CEI 61000-4-3 |
| Compatibilité Électromagnétique | Décharge électrostatique - niveau de test : 6 kV (avec contact (sur partie métallique)) se conformer à CEI 61000-4-2; Décharge électrostatique - niveau de test : 8 kV (à l’air libre (dans les pièces d'isolation)) se conformer à CEI 61000-4-2; Émission électromagnétique classe B se conformer à CEI 55011 |
| Tenue Aux Décharges Électrostatiques | 6 kV avec contact (sur partie métallique) se conformer à CEI 61000-4-2; 8 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-4-2 |
| Emission Électromagnétique | Classe B se conformer à CEI 55011 |
Emballage6
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 4,300 cm |
| Largeur De L'emballage 1 | 5,300 cm |
| Longueur De L'emballage 1 | 8,600 cm |
| Poids De L'emballage (Kg) | 42,000 g |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
