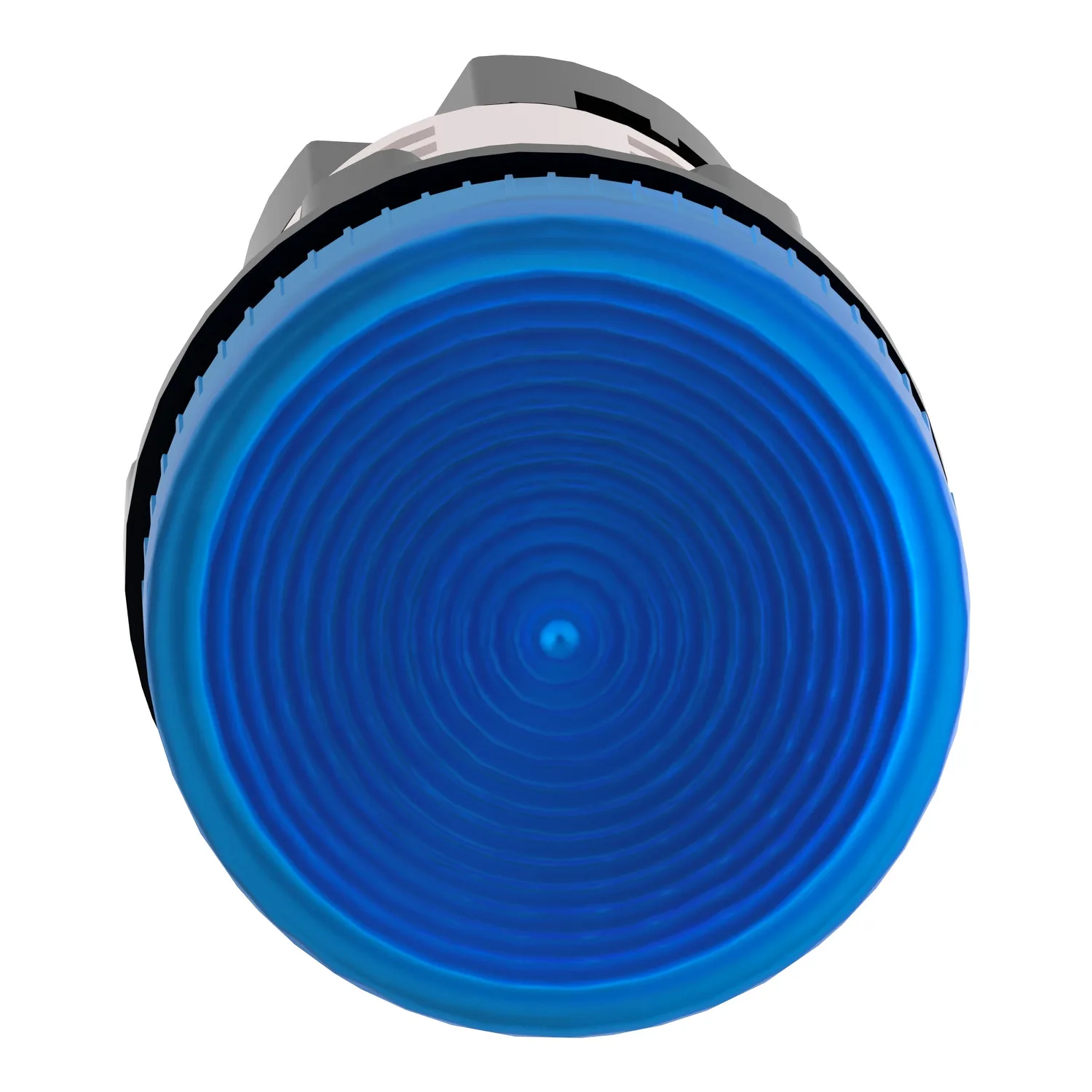

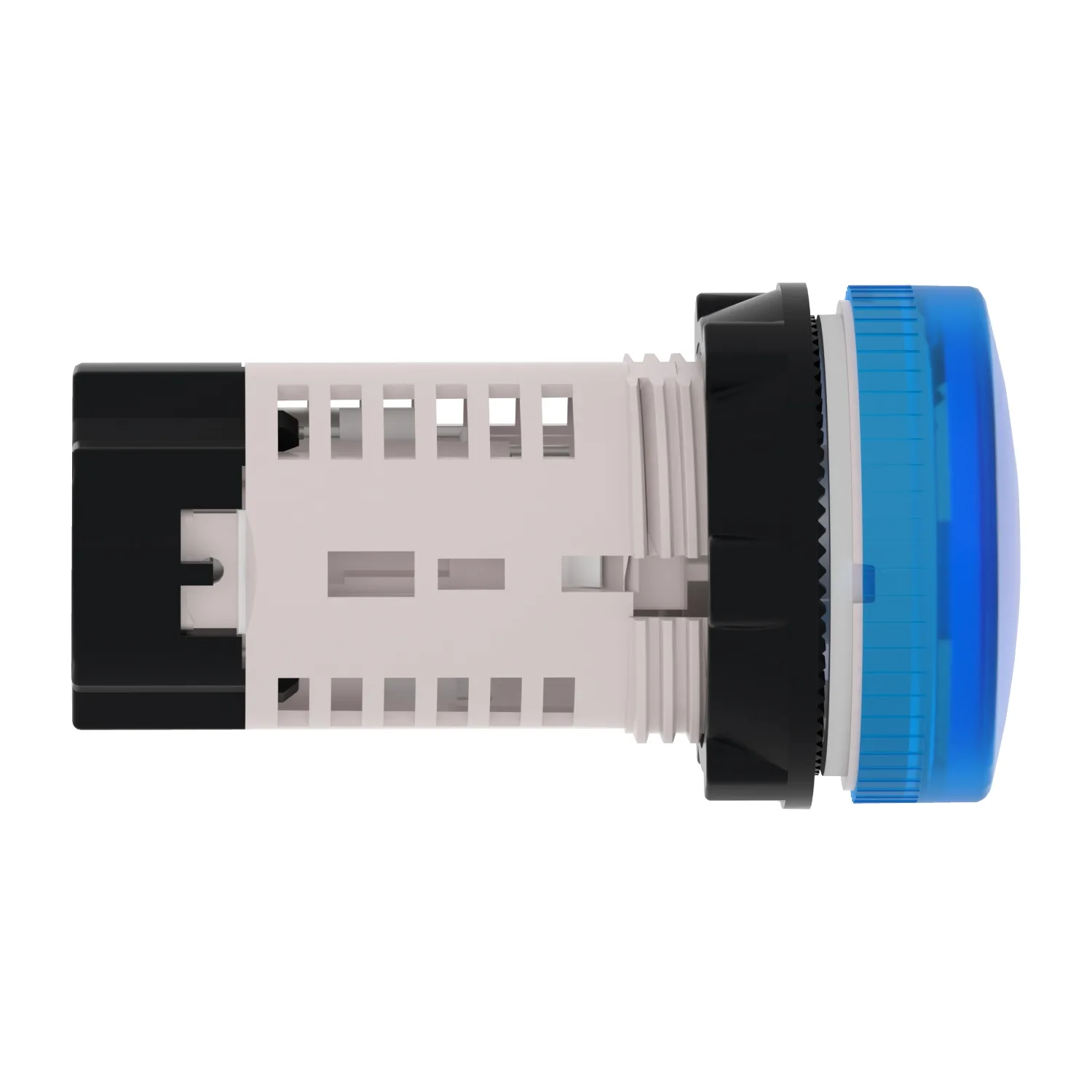

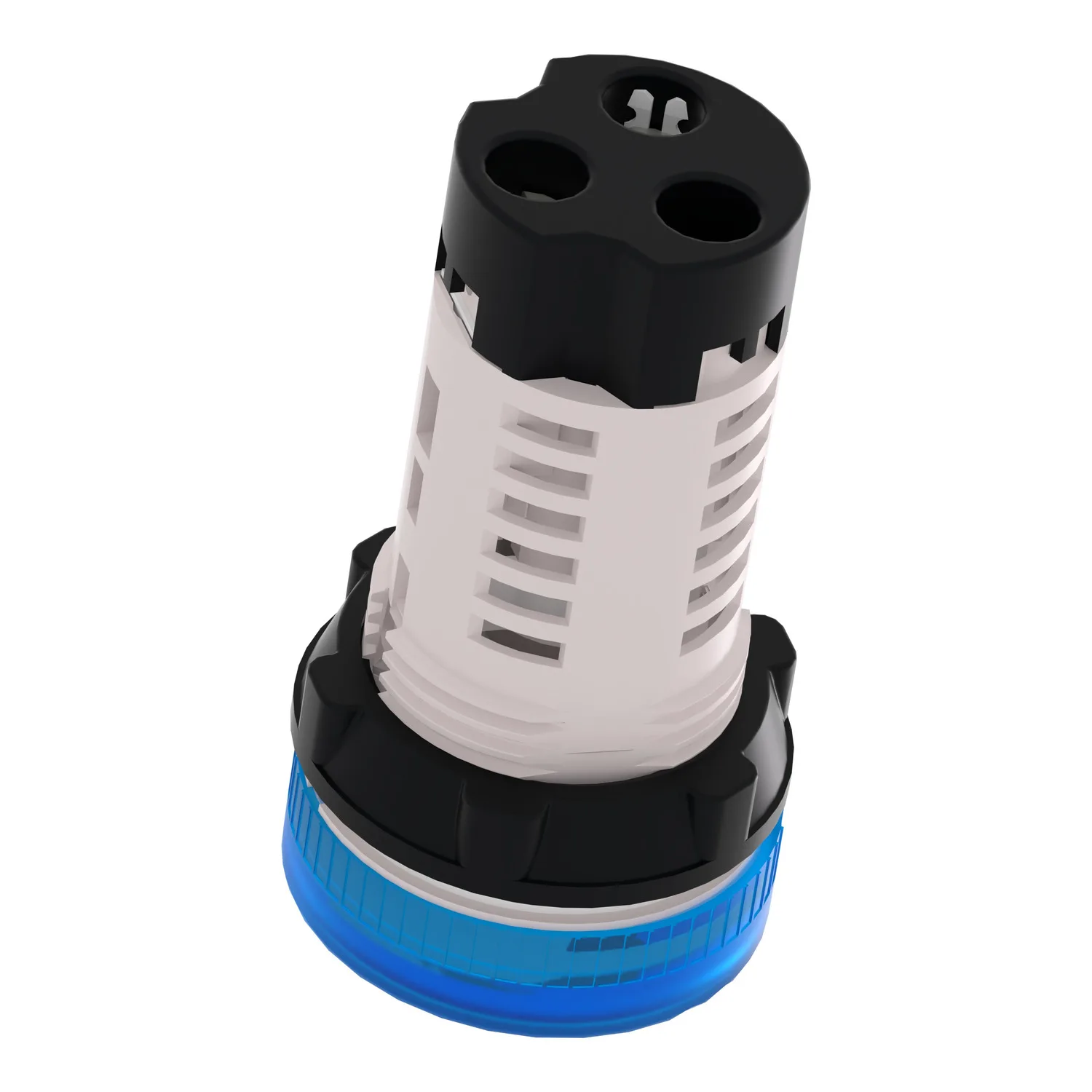

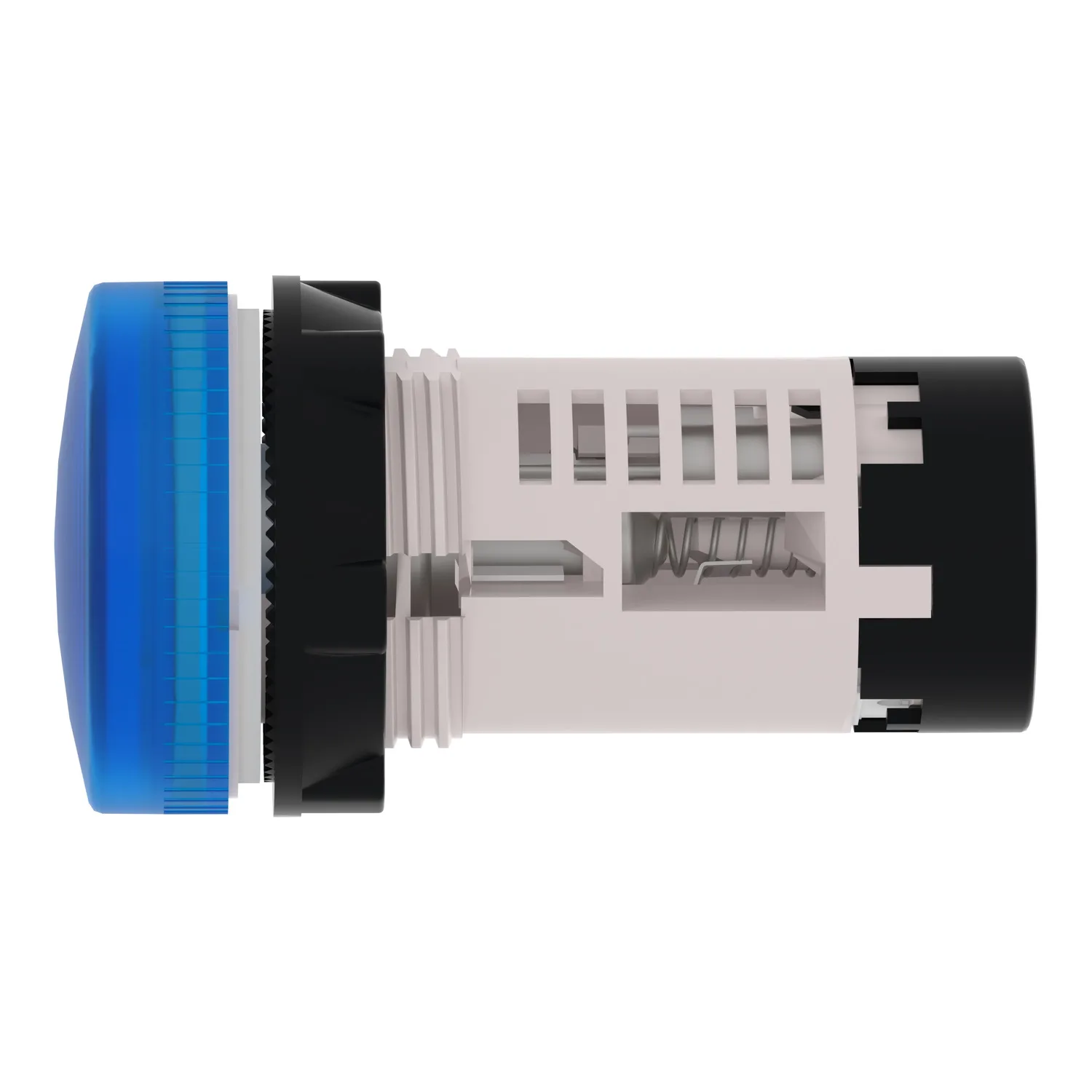

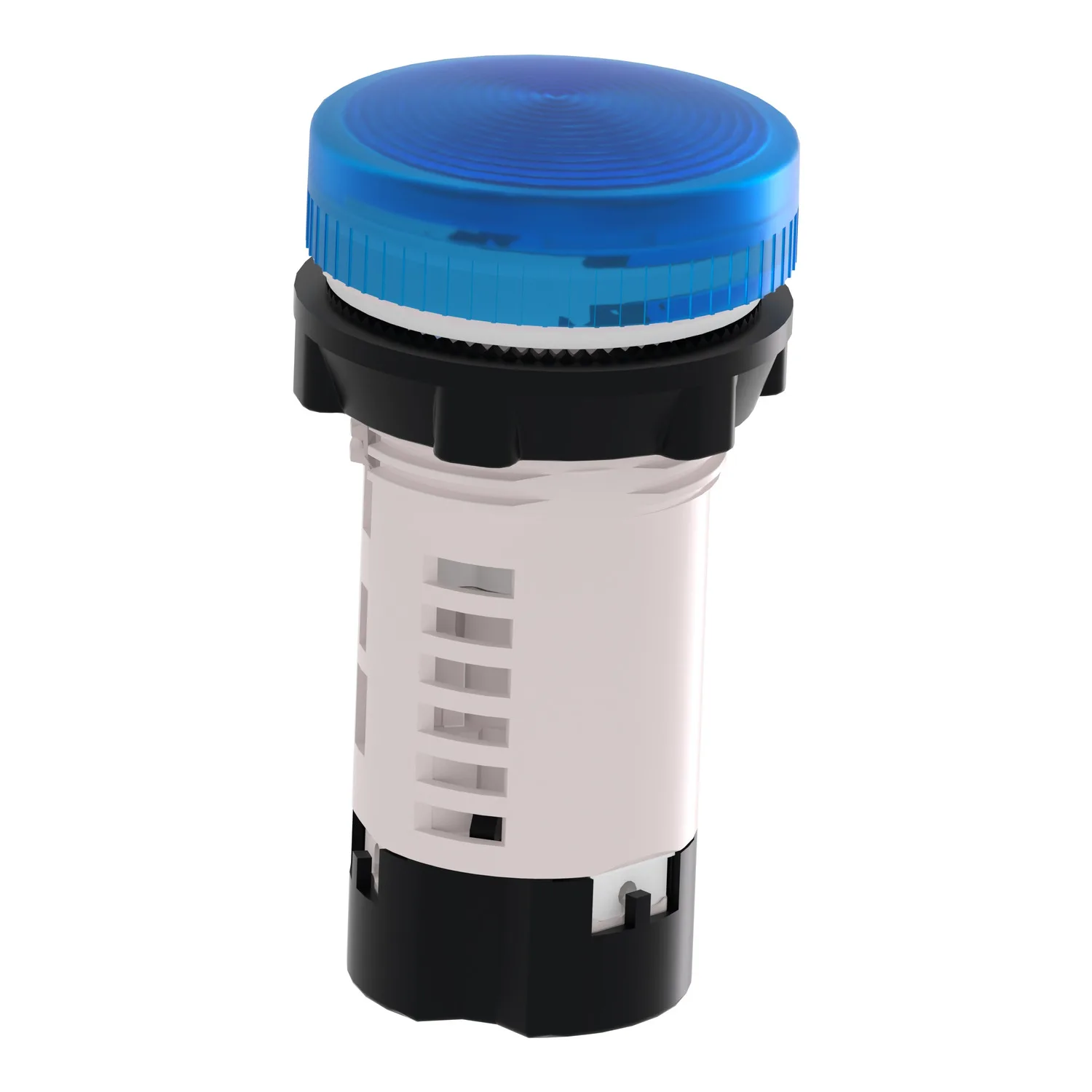

Harmony voyant rond - Ø22 - bleu - BA 9s base - <= 250V
Schneider XB7EV66P, Harmony voyant rond - Ø22 - bleu - BA 9s base - <= 250V. Catégorie : Harmony XB7. En stock.
- Référence :XB7EV66P
- Fabricant / Marque :Schneider
- Disponibilité :En stock (15 pièces) ✅
- Prix :5.30 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produits
- Harmony XB7
- Type De Produit Ou De Composant
- Voyant monobloc
- Nom Abrégé De L'appareil
- XB7
- Diamètre De Fixation
- 22 mm
Description du produit
Ce voyant lumineux Harmony XB7, monolithique bleu, n'inclut pas d'ampoule et est alimenté en 250V AC, utilise une base BA9s et possède des bornes à vis. Il s'installe facilement dans des découpes standard de 22mm de diamètre et se connecte avec des connexions simples à vis. Il est clairement distinguable visuellement à distance grâce à des couleurs claires et un éclairage via la base BA9s, permettant de lire des états de machine complexes en un coup d'œil. Il est résistant aux chocs, à la poussière et à l'eau grâce à son IP54, ce qui le rend idéal pour un fonctionnement dans des environnements à basse pression. Il possède une lunette en plastique à double isolation. Sa large plage de températures de fonctionnement de -25°C à 70°C permet une polyvalence dans l'utilisation du produit.
Caractéristiques techniques
| Gamme De Produits | Harmony XB7 |
|---|---|
| Type De Produit Ou De Composant | Voyant monobloc |
| Nom Abrégé De L'appareil | XB7 |
| Diamètre De Fixation | 22 mm |
| Quantité Par Lot | 10 |
| Forme De La Tête De L'unité De Signalisation | Rond |
| Couleur De La Collerette/d'opérateur Ou De La Lentille | Bleu |
| Source Lumineuse | À incandescence (ampoule non incluse) |
| Culot D'ampoule | BA 9s |
| Alimentation Du Bloc Lumineux | Directe |
| Hauteur | 29 mm |
| Largeur | 29 mm |
| Profondeur | 54 mm |
| Description Des Bornes ISO N°1 | (X1-X2)PL |
| Poids Du Produit | 0.018 kg |
| Montage De L'appareil | Trou de fixation : Ø 22,5 mm (22,3 +0,4/0) conforme à la norme EN/IEC 60947-5-1 |
| Centre De Fixation | >= 30 x 40 mm panneau de support ouvert, métal, épaisseur : 1...6 mm, >= 30 x 40 mm panneau de support ouvert, plastique, épaisseur : 2...6 mm |
| Mode De Fixation | Écrou de fixation sous la tête couple recommandé : 2,2 N.m (+/- 0,2 N.m) |

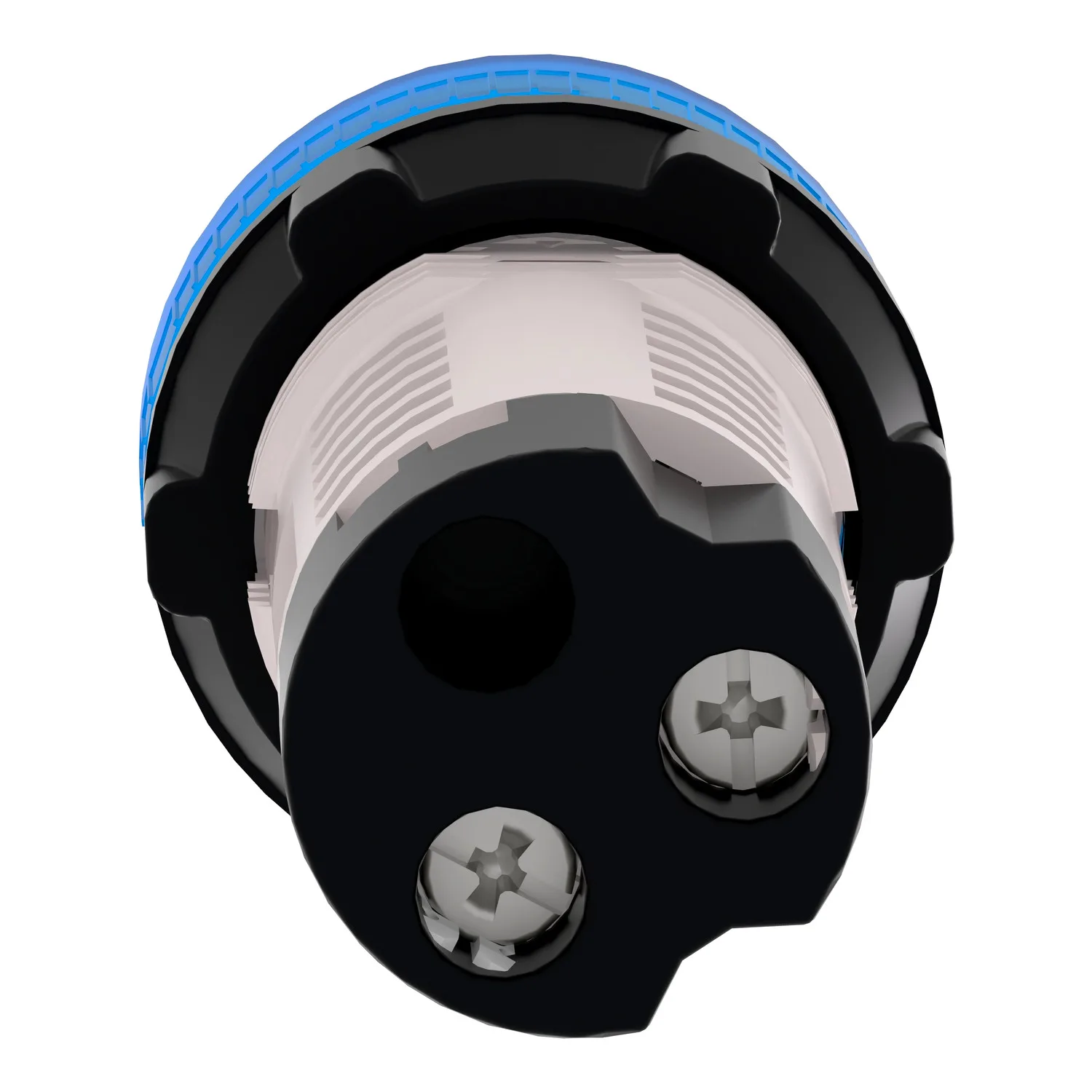

| Connexions - Bornes | Bornes à vis : |
| Couple De Serrage | 0.8...1.2 N.m conforme à la norme EN 60947-1 |
| Forme De La Tête De Vis | Compatible avec tournevis JIS No 1, Compatible avec tournevis Philips no 1, Compatible avec tournevis pozidriv No 1, Compatible avec tournevis plat Ø 4 mm, Compatible avec tournevis plat Ø 5,5 mm |
| [Ui] Tension Assignée D'isolement | 250 V (degré de pollution : 3) conforme à la norme EN/IEC 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV conforme à la norme EN/IEC 60947-1 |
| Type De Signalisation | Fixe |
| Traitement De Protection | TH |
| Température Ambiante De Stockage | -40...70 °C |
| Température Ambiante De Fonctionnement | -25...55 °C |
| Catégorie De Surtension | Classe II conforme à la norme IEC 60536 |
| Degré De Protection IP | IP20 (face arrière) conforme à la norme IEC 60529, IP54 (face avant) conforme à la norme IEC 60529 |
| Degré De Protection NEMA | NEMA 12 |
| Normes | EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C 4520, UL 508, CSA C22.2 No 14 |
| Tenue Aux Vibrations | 5 gn (f = 2...500 Hz) conforme à la norme IEC 60068-2-6 |
| Tenue Aux Chocs | 50 gn (durée = 11 ms) pour une demi-sinusoïde d'accélération conforme à la norme IEC 60068-2-27 |
| Compatibilité Électromagnétique | Émission par champ perturbateur, classe B conforme à la norme EN 55011 |
