Schneider
voyant rond diam 22 IP 54 rouge douille BA 9s 230 V bornes
Pas en vente

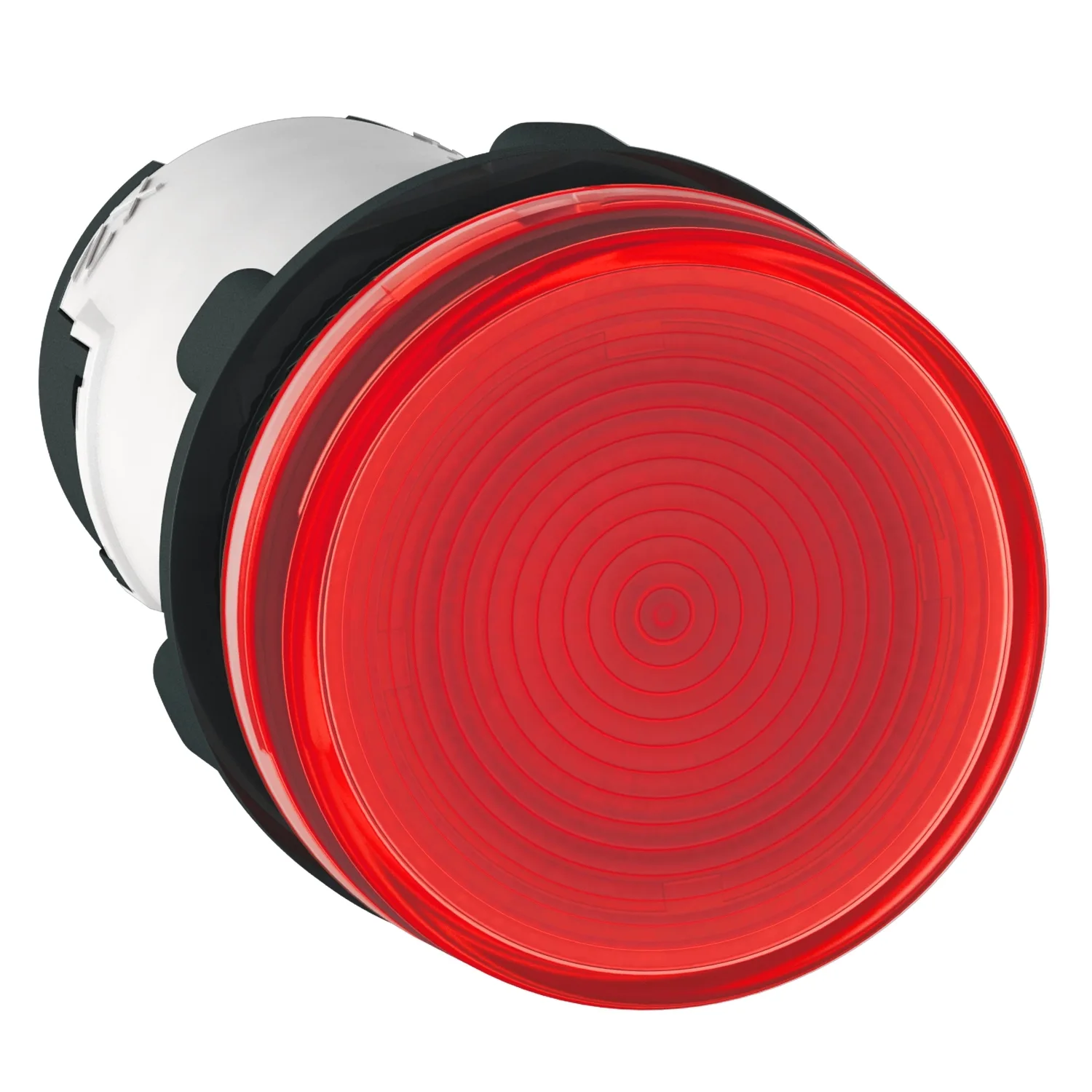

Schneider XB7EV740P, voyant rond diam 22 IP 54 rouge douille BA 9s 230 V bornes. Catégorie : Harmony XB7. Pas en vente ; aucun prix ni devis n’est proposé pour ce produit.
- Référence :XB7EV740P
- Fabricant / Marque :Schneider
Caractéristiques clés
- Gamme De Produits
- Harmony XB7
- Type De Produit Ou De Composant
- Voyant monobloc
- Nom Abrégé De L'appareil
- XB7
- Diamètre De Montage
- 22 mm
Description du produit
Voyant lumineux rond Ø 22 - Rouge - Base Ba 9s - 230 V - Borne à vis étrier
Caractéristiques techniques
| Gamme De Produits | Harmony XB7 |
|---|---|
| Type De Produit Ou De Composant | Voyant monobloc |
| Nom Abrégé De L'appareil | XB7 |
| Diamètre De Montage | 22 mm |
| Quantité Par Paquet Indivisible | 10 |
| Forme De La Tête De L'unité De Signalisation | Rond |
| Couleur De La Tête/de L'opérateur Ou De La Lentille | Rouge |
| Source Lumineuse | À incandescence (ampoule non incluse) |
| Culot D'ampoule | BA 9s |
| Alimentation Du Bloc Lumineux | Résistance directe / 2.6 W - 130 V) |
| [Us] Tension D'alimentation Assignée | 230 V AC, 50/60 Hz |
| Hauteur | 29 mm |
| Largeur | 29 mm |
| Profondeur | 54 mm |
| Description Des Bornes ISO N°1 | (X1-X2)PL |
| Poids Du Produit | 0.02 kg |
| Montage De L'appareil | Trou de fixation : Ø 22,5 mm (22,3 +0,4/0) conformité à la norme EN/IEC 60947-5-1 |
| Centre De Fixation | >= 30 x 40 mm panneau de support ouvert, métal, épaisseur : 1...6 mm, >= 30 x 40 mm panneau de support ouvert, plastique, épaisseur : 2...6 mm |
| Mode De Fixation | Couple recommandé sous la tête de l'écrou de fixation : 2,2 N.m (+/- 0,2 N.m) |
| Connexions - Bornes | Bornes à vis : |
| Couple De Serrage | 0.8...1.2 N.m conformité à la norme EN 60947-1 |
| Forme De La Tête De Vis | Compatible avec tournevis cruciforme JIS No 1, Compatible avec tournevis cruciforme Philips no 1, Compatible avec tournevis cruciforme pozidriv No 1, Compatible avec tournevis plat tête fendue Ø 4 mm, Compatible avec tournevis plat tête fendue Ø 5,5 mm |
| [Ui] Tension Assignée D'isolement | 250 V (degré de pollution : 3) conformité à la norme EN/IEC 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV conformité à la norme EN/IEC 60947-1 |
| Type De Signalisation | Fixe |
| Limites De La Tension D'alimentation | 195...264 V AC |
| Traitement De Protection | TH |
| Température Ambiante De Stockage | -40...70 °C |
| Température Ambiante De Fonctionnement | -25...55 °C |
| Catégorie De Surtension | Classe II conformité à la norme IEC 60536 |
| Degré De Protection IP | IP20 (face arrière) conformité à la norme IEC 60529, IP54 (face avant) conformité à la norme IEC 60529 |
| Degré De Protection NEMA | NEMA 12 |
| Normes | EN/IEC 60947-1, EN/IEC 60947-5-1, JIS C 4520, UL 508, CSA C22.2 No 14 |
| Tenue Aux Vibrations | 5 gn (f = 2...500 Hz) conformité à la norme IEC 60068-2-6 |
| Tenue Aux Chocs | 50 gn (durée = 11 ms) pour accélération demi-sinusoïdale conformité à la norme IEC 60068-2-27 |
| Compatibilité Électromagnétique | Émission par rayonnement perturbateur, classe B conformité à la norme EN 55011 |
