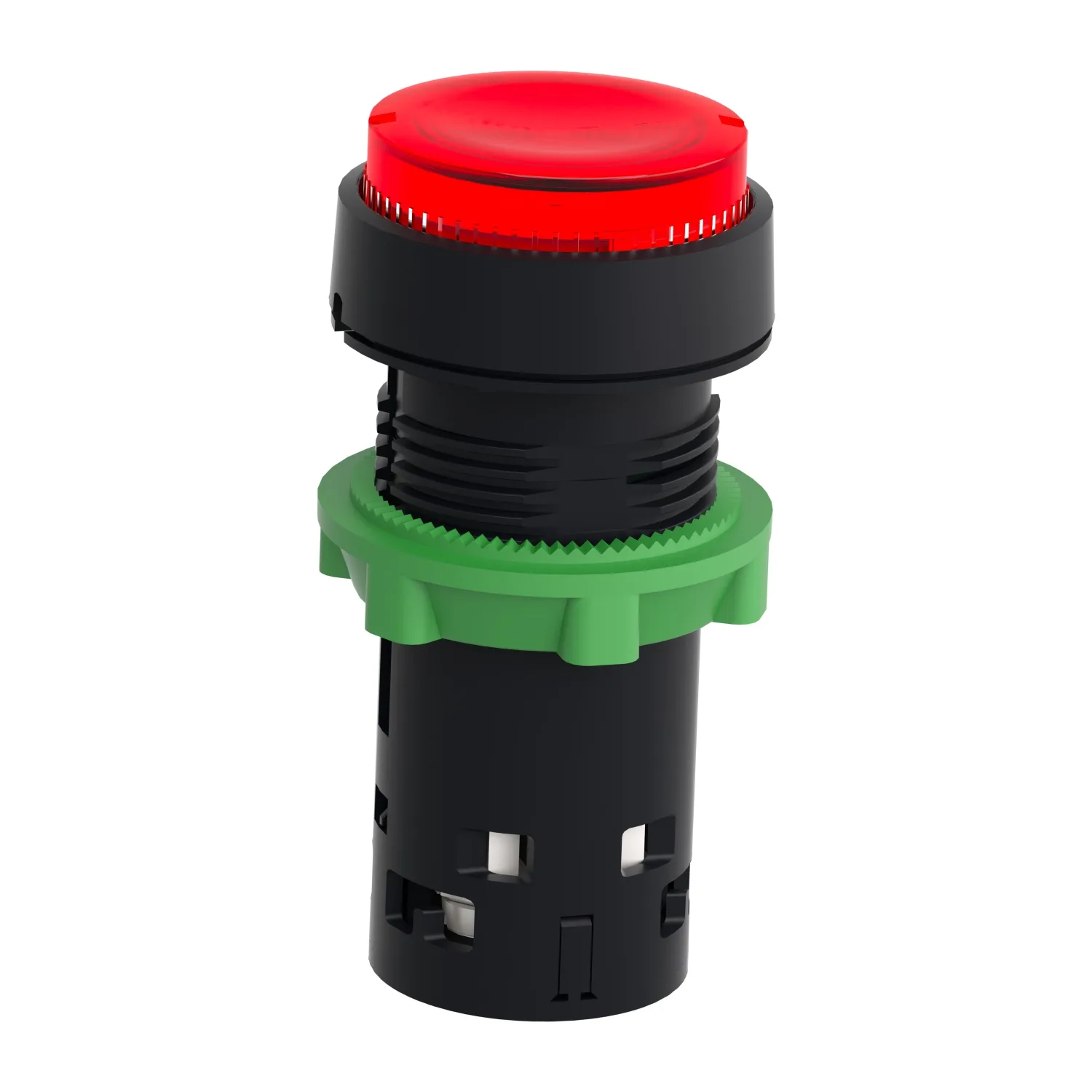

Harmony bouton poussoir lumineux - Ø22 - LED rouge - à impulsion - 1O - 24v
Schneider XB7NW34B2, Harmony bouton poussoir lumineux - Ø22 - LED rouge - à impulsion - 1O - 24v. Catégorie : Harmony XB7. Demandez un devis pour le prix et le délai.
- Référence :XB7NW34B2
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :18.70 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XB7
- Type De Produit Ou Équipement
- Bouton-poussoir lumineux
- Nom De L'appareil
- XB7
- Diamètre De Fixation
- 22 mm
Description du produit
La gamme Harmony XB7 offre une multitude d'unités complètes de 22 mm telles que des boutons-poussoirs, des voyants lumineux et des sélecteurs jusqu'aux boutons d'arrêt d'urgence. Ainsi, ce bouton-poussoir lumineux en plastique à conception monobloc est idéal pour une utilisation universelle et économique dans l'industrie, la construction de machines et la fabrication d'armoires électriques. Ce bouton-poussoir lumineux de couleur rouge dispose d'un indice de protection IP élevé et nécessite une tension auxiliaire assignée de 24 V ACDC. Monté dans un perçage de 22 mm, le bouton-poussoir lumineux est raccordé avec un contact NF grâce aux bornes à vis situées à l'arrière. Le raccordement de l'appareil s'effectue par des bornes à vis à l'arrière du produit. En raison de la multitude de normes de produits et de certifications existantes, il convient à une utilisation internationale. Grâce au label environnemental Green Premium, vous pouvez obtenir des informations détaillées sur la composition des matériaux, les impacts environnementaux et l'économie circulaire qui soutiennent vos objectifs de durabilité.
Caractéristiques principales
- Idéal pour une utilisation universelle et économique dans l'industrie, la construction de machines et la fabrication d'armoires électriques
- Conception monobloc en plastique pour un design optimisé, une commande et une installation simples
- Le raccordement de l'appareil s'effectue par des bornes à vis à l'arrière du produit
- Convient pour une utilisation à des températures de fonctionnement de -25 à +70 °C
- Multitude de normes de produits et de certifications existantes pour une utilisation internationale
Caractéristiques techniques
Principales16
| Gamme De Produit | Harmony XB7 |
|---|---|
| Type De Produit Ou Équipement | Bouton-poussoir lumineux |
| Nom De L'appareil | XB7 |
| Diamètre De Fixation | 22 mm |
| Vente Par Quantité Indivisible | 10 |
| Degré De Protection IP | IP20 se conformer à CEI 60529 (face arrière); IP65 se conformer à CEI 60529 (face avant) |
| Forme De La Tête De L'unité De Signalisation | Rond |
| Type De Commande | rappel à ressort |
| Profil De Fonctionnement | Rouge dépassant, sans marquage |
| Informations Complémentaires Pour Le Fonctionnement | Avec lentille lisse |
| Type Et Composition Des Contacts | 1 NF |
| Mode De Raccordement | Borniers à vis-étrier, <= 2 x 1,5 mm² avec embout se conformer à CEI 60947-1; Borniers à vis-étrier, 1 x 0,34…2 x 2,5 mm² sans embout se conformer à CEI 60947-1 |
| Source Lumineuse | DEL |
| Culot De Lampe | DEL intégrée |
| [Us] Tension D'alimentation | 24 V CA/CC |
| Présentation Du Produit | Produit monolithique |
Complémentaires23
| Largeur Hors Tout CAO | 29 mm |
|---|---|
| Hauteur Hors Tout CAO | 29 mm |
| Profondeur Hors Tout CAO | 57,5 mm |
| Description Des Bornes ISO N°1 | (11-12)NF |
| Poids Net | 0,023 kg |
| Montage De L'appareil | Trou de fixation - (diamètre: 22,5 mm 22,3 +0.4/0 se conformer à CEI 60947-1 |
| Entraxe De Fixation | >= 30 x 40 mm (support) métal - épaisseur: 1…6 mm; >= 30 x 40 mm (support) plastique - épaisseur: 2…6 mm |
| Mode De Fixation | Écrou de fixation sous la tête: 2…2,4 N.m |
| Fonctionnement Des Contacts | Coupure lente |
| Ouverture Positive | Avec se conformer à CEI 60947-5-1 annexe K |
| Durée De Vie Mécanique | 300000 cycle |
| Couple De Serrage | 0,8…1,2 N.m se conformer à CEI 60947-1 |
| Forme De La Tête De Vis | Transversal compatible avec JIS No 1 tournevis; Transversal compatible avec cruciforme Philips n° 1 tournevis; Transversal compatible avec pozidriv No 1 tournevis; Fendu compatible avec plat Ø 4 mm tournevis; Fendu compatible avec plat Ø 5,5 mm tournevis |
| Protection Contre Les Courts-circuits | 4 A cartouche fusible type gG se conformer à CEI 60947-5-1 |
| [Ui] Tension Assignée D'isolement | 250 V (degré de pollution 3) se conformer à CEI 60947-1 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 4 kV se conformer à CEI 60947-1 |
| [Ie] Courant Assigné D'emploi | 0,1 A à 250 V, DC-13, R300 se conformer à CEI 60947-5-1; 0,22 A à 125 V, DC-13, R300 se conformer à CEI 60947-5-1; 0,3 A à 240 V, AC-14, D300 se conformer à CEI 60947-5-1; 0,6 A à 120 V, AC-14, D300 se conformer à CEI 60947-5-1 |
| Durée De Vie Électrique | 1000000 cycle, DC-13, 0,3 A à 24 V, cadence de fonctionnement <216000 cyc/mn, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 0,03 A à 230 V, cadence de fonctionnement <216000 cyc/mn, facteur de charge : 0,5 se conformer à CEI 60947-5-1 annexe C; 1000000 cycle, AC-15, 0,09 A à 240 V, cadence de fonctionnement <108000 cyc/mn, facteur de charge : 0,5 se conformer |
| Fiabilité Électrique | Λ <= 10exp(-6) à 17 V et 5 mA se conformer à CEI 60947-5-4 |
| Type De Signalisation | Permanent |
| Limites De La Tension D'alimentation | 19,2…30 V CC; 21,6…26,4 V CA |
| Consommation Électrique | 18…27 mA |
| Durée De Vie | 70000 H à tension nominale et 25°C |
Environnement10
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -25…70 °C |
| Classe De Protection Contre Les Chocs Électriques | Classe II se conformer à CEI 61140 |
| Enclosure Type | UL type 12 |
| Normes | CSA C22.2 No 14; UL 508; CEI 60947-5-1; CEI 60947-1; JIS C8201-5-1; JIS C8201-1 |
| Certifications Du Produit | GOST; CCC |
| Tenue Aux Vibrations | 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6 |
| Tenue Aux Chocs Mécaniques | 50 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27; 30 gn (durée = 18 ms) pour accélération d'une demi-onde sinusoïdale |
| Emission Électromagnétique | Classe B se conformer à CEI 55011 |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 6,000 cm |
| Largeur De L'emballage 1 | 3,200 cm |
| Longueur De L'emballage 1 | 3,200 cm |
| Poids De L'emballage (Kg) | 25,000 g |
| Type D'emballage 2 | BB1 |
| Nb Produits Dans L'emballage 2 | 10 |
| Hauteur De L'emballage 2 | 6,000 cm |
| Largeur De L'emballage 2 | 3,200 cm |
| Longueur De L'emballage 2 | 3,200 cm |
| Poids De L'emballage 2 | 250,000 g |
| Type D'emballage 3 | S01 |
| Nb Produits Dans L'emballage 3 | 100 |
| Hauteur De L'emballage 3 | 15 cm |
| Largeur De L'emballage 3 | 15 cm |
| Longueur De L'emballage 3 | 40 cm |
| Poids De L'emballage 3 | 2,725 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
