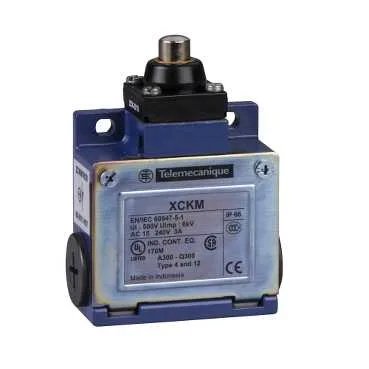

XCKM110 - Interrupteur de position XCKM, poussoir d'extrémité en métal, 1NC+1NO, action brusque, entrée de câble Pg11
Telemecanique Sensors XCKM110, Interrupteur de position XCKM, poussoir d'extrémité en métal, 1NC+1NO, action brusque, entrée de câble Pg11. Catégorie : XCKM / XCKL / XCKML Medium Duty Metal. En stock.
- Référence :XCKM110
- Fabricant / Marque :Telemecanique Sensors
- Disponibilité :En stock (165 pièces) ✅
- Prix :53.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produits
- OsiSense XC
- Nom De Série
- Format standard
- Type De Produit Ou De Composant
- Interrupteur de position
- Nom Abrégé De L'appareil
- XCKM
Description du produit
Interrupteur de position XCKM - Poussoir métallique - 1NF+1NO - Action brusque - Pg11
Caractéristiques techniques
| Gamme De Produits | OsiSense XC |
|---|---|
| Nom De Série | Format standard |
| Type De Produit Ou De Composant | Interrupteur de position |
| Nom Abrégé De L'appareil | XCKM |
| Type De Corps | Fixe |
| Type De Tête | Tête à poussoir |
| Matériau | Métal |
| Matériau Du Corps | Zamak |
| Mode De Fixation | Par le corps |
| Mouvement De La Tête De Commande | Linéaire |
| Type D'opérateur | Poussoir à rappel par ressort métal |
| Type D'approche | Approche verticale 1 direction |
| Entrée De Câble | 3 entrées taraudées pour presse-étoupe Pg 11 |
| Nombre De Pôles | 2 |
| Type Et Composition Des Contacts | 1 NF + 1 NO |
| Fonctionnement Des Contacts | Action brusque |
| Actionnement De L'interrupteur | Par l'extrémité |
| Raccordement Électrique | Bornes à vis étriers, capacité de serrage : 1 x 0,34...2 x 1,5 mm² |
| Forme D'isolation De Contact | Zb |
| Nombre De Pas | 1 |
| Ouverture Positive | Avec |
| Force Minimale D'ouverture Positive | 45 N |
| Force Minimale De Déclenchement | 15 N |
| Vitesse D'actionnement Minimale | 0.01 m/min |
| Vitesse D'actionnement Maximale | 0.5 m/s |
| Précision De Répétition | 0,05 mm sur les points de déclenchement avec 1 million de cycles de fonctionnement |
| Affichage Du Code De Contact | A300, AC-15 (Ue = 240 V, Ie = 3 A) norme de conformité EN/IEC 60947-5-1 annexe A, Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) norme de conformité EN/IEC 60947-5-1 annexe A |
| [Ithe] Courant Thermique Conventionnel En Boîtier | 10 A AC |
| [Ui] Tension Assignée D'isolement | 500 V degré de pollution 3 norme de conformité IEC 60947-1, 300 V norme de conformité UL 508, 300 V norme de conformité CSA C22.2 No 14 |
| [Uimp] Tension Assignée De Tenue Aux Chocs | 6 kV norme de conformité IEC 60664, 6 kV norme de conformité IEC 60947-1 |
| Protection Contre Les Courts-circuits | 10 A par fusible à cartouche gG |
| Endurance Électrique | 5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi: |
| Endurance Mécanique | 20000000 cycles |
| Largeur | 64 mm |
| Hauteur | 64 mm |
| Profondeur | 30 mm |
| Poids Du Produit | 0.25 kg |
| Description Des Bornes ISO N°1 | (13-14)NO, (21-22)NC |
| Tenue Aux Chocs | 50 gn (durée = 11 ms) norme de conformité EN/IEC 60068-2-27 |
| Tenue Aux Vibrations | 25 gn[Alan](f =[Alan]10...500 Hz) norme de conformité EN/IEC 60068-2-6 |
| Degré De Protection IP | IP66 norme de conformité EN/IEC 60529 |
| Degré De Protection IK | IK05 norme de conformité EN 50102 |
| Classe De Protection Contre Les Chocs Électriques | Classe I norme de conformité IEC 61140, Classe I norme de conformité NF C 20-030 |
| Température Ambiante De Fonctionnement | -25...70 °C |
| Température Ambiante De Stockage | -40...70 °C |
| Traitement De Protection | TC |
| Certifications Du Produit | CCC, CSA, UL |
| Normes | EN 60204-1, EN 60947-5-1, IEC 60204-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14 |
| Statut Offre Durable | Produit Green Premium |
| ROHS | Compliant - since 1007 - Schneider Electric declaration of conformity |
| REACH | Ne contient pas de SVHC au-dessus du seuil |
| Instructions De Fin De Vie Du Produit | Aucune opération de recyclage spécifique n'est requise |
