Name: Interrupteur de position XCKT, tige à ressort, 1NC+1NO, entrée de câble M16
Brand: Telemecanique Sensors
SKU: XCKT2106P16
Price: 46.00 EUR
Availability: BackOrder

Telemecanique Sensors XCKT2106P16, Interrupteur de position XCKT, tige à ressort, 1NC+1NO, entrée de câble M16. Catégorie : XCKP / XCKT Light Duty Body & XCKD Heavy Duty Metal. Demandez un devis pour le prix et le délai.

Caractéristiques clés

Gamme De Produits: OsiSense XC
Nom De Série: Format standard
Type De Produit Ou De Composant: Interrupteur de position
Nom Abrégé De L'appareil: XCKT

← Retour au catalogue

Description du produit

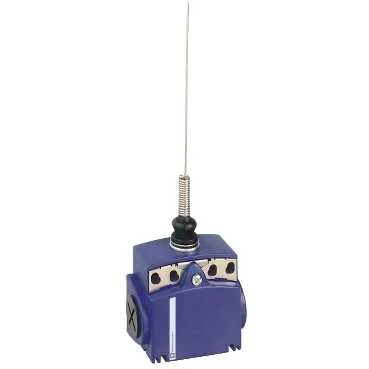

Le Telemecanique Sensors XCKT2106P16 est un interrupteur de fin de course compact doté d'un actionneur à ressort et d'un boîtier en plastique. Il dispose d'une configuration de contact à action brusque 1NF + 1NO et peut être déclenché par une approche multidirectionnelle. L'appareil possède 2 entrées pour presse-étoupe M16 x 1.5 et prend en charge les indices de protection IP66 et IP67.

Caractéristiques techniques

Gamme De Produits	OsiSense XC
Nom De Série	Format standard
Type De Produit Ou De Composant	Interrupteur de position
Nom Abrégé De L'appareil	XCKT
Conception De Capteur	Compact
Type De Corps	Fixe
Type De Tête	Tête multidiractionnelle
Matériau	Plastique
Matériau Du Boîtier	Plastique
Matériau De La Tête	Zamak
Mode De Fixation	Par le corps
Mouvement De La Tête De Commande	Multidirectionnel
Type D'opérateur	Ressort souple à rappel par ressort
Type D'approche	Approche multidirectionnelle
Nombre De Pôles	2
Type Et Composition Des Contacts	1 NF + 1 NO
Fonctionnement Des Contacts	Action brusque
Actionnement Du Commutateur	Par pièces mobiles
Connexion Électrique	Bornes à vis, capacité de serrage: 1 x 0,34...2 x 1,5 mm²
Entrée De Câble	2 entrées taraudées pour presse-étoupe M16 x 1,5, diam. externe du câble: 4...8 mm
Forme D'isolation Des Contacts	Zb
Ouverture Positive	Sans
Couple Minimal De Déclenchement	0.13 N.m
Vitesse Maximale D'actionnement	1 m/s
Précision De Répétition	0,1 mm sur les points de déclenchement avec 1 million de cycles de fonctionnement
Affichage Du Code De Contact	Q300, DC-13 (Ue = 250 V, Ie = 0,27 A) norme de conformité EN/IEC 60947-5-1 annexe A, A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 A norme de conformité EN/IEC 60947-5-1 annexe A
[Ui] Tension Nominale D'isolement	500 V degré de pollution 3 norme de conformité IEC 60947-1, 300 V norme de conformité UL 508, 300 V norme de conformité CSA C22.2 No 14
[Uimp] Tension Assignée De Tenue Aux Chocs	6 kV norme de conformité IEC 60664, 6 kV norme de conformité IEC 60947-1
Protection Contre Les Courts-circuits	10 A par cartouche fusible gG
Endurance Électrique	5000000 cycles, DC-13, 120 V, 4 W, vitesse de fonctionnement :
Endurance Mécanique	5000000 cycles
Largeur	58 mm
Hauteur	51 mm
Profondeur	30 mm
Poids Du Produit	0.095 kg
Description Des Bornes ISO N°1	(13-14)NO, (21-22)NC
Tenue Aux Chocs	50 gn (durée = 11 ms) norme de conformité IEC 60068-2-27
Tenue Aux Vibrations	25 gn[Alan](f =[Alan]10...500 Hz) norme de conformité IEC 60068-2-6
Degré De Protection IP	IP66 norme de conformité IEC 60529, IP67 norme de conformité IEC 60529
Degré De Protection IK	IK04 norme de conformité EN 50102
Classe De Protection Contre Les Chocs Électriques	Classe II norme de conformité IEC 61140, Classe II norme de conformité NF C 20-030
Température Ambiante De Fonctionnement	-25...70 °C
Température Ambiante De Stockage	-40...70 °C
Traitement De Protection	TC
Certifications Du Produit	CCC, CSA, UL
Normes	EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14
Statut Offre Durable	Produit Green Premium
ROHS	Konform - ab 1002 - Schneider Electric Konformitätserklärung
REACH	Ne contient pas de SVHC au-dessus du seuil
