Telemecanique Sensors

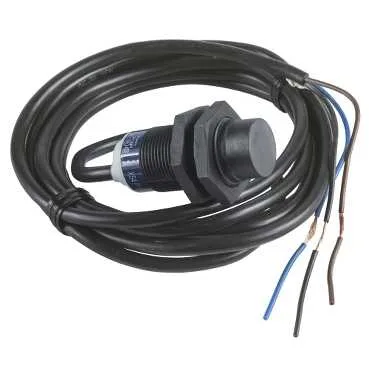

Capteur inductif, XS4, M18, PPS, Sn 8 mm, NPN, NO, connecteur M12, L48 mm, 12...24 VDC
Telemecanique Sensors XS4P18NA340D, Capteur inductif, XS4, M18, PPS, Sn 8 mm, NPN, NO, connecteur M12, L48 mm, 12...24 VDC. Catégorie : Cylindrical design. Demandez un devis pour le prix et le délai.
- Référence :XS4P18NA340D
- Fabricant / Marque :Telemecanique Sensors
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :65.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produits
- OsiSense XS
- Nom De Série
- Usage général
- Type De Capteur
- Détecteur de proximité inductif
- Application De L'appareil
- -
Description du produit
Le Telemecanique Sensors XS4P18NA340D est un détecteur de proximité inductif cylindrique M18 pour des applications industrielles générales. Il est équipé d'un connecteur M12, d'une alimentation 12-24V DC et d'un type de sortie NPN. Grâce à son boîtier en plastique et son indice de protection IP67, il offre une solution de détection fiable.
Caractéristiques techniques
| Gamme De Produits | OsiSense XS |
|---|---|
| Nom De Série | Usage général |
| Type De Capteur | Détecteur de proximité inductif |
| Application De L'appareil | - |
| Nom Du Capteur | XS4 |
| Conception Du Capteur | Cylindre M18 |
| Taille | 48 mm |
| Type De Corps | Fixe |
| Acceptation De Montage Encastré | Non encastrable |
| Matériau | Plastique |
| Type De Signal De Sortie | Discret |
| Technique De Câblage | 3 fils |
| [Sn] Distance De Détection Nominale | 8 mm |
| Fonction De Sortie Numérique | 1 NO |
| Type De Circuit De Sortie | DC |
| Type De Sortie Numérique | NPN |
| Raccordement Électrique | Connecteur mâle M12, 4 broches |
| [Us] Tension D'alimentation Nominale | 12...24 V DC avec protection contre l'inversion de polarité |
| Degré De Protection IP | IP67 conforme à la norme IEC 60529 |
| Type De Filetage | M18 x 1 |
| Face De Détection | Frontale |
| Matériau De La Face | PPS |
| Matériau Du Boîtier | PPS |
| Zone De Fonctionnement | 0...6.4 mm |
| Course Différentielle | 1...15 % de Sr |
| LED D'état | 1 LED (jaune) pour état de sortie |
| Limites De Tension D'alimentation | 10...36 V DC |
| Marquage | CE |
| Longueur Filetée | 29 mm |
| Hauteur | 18 mm |
| Longueur | 48 mm |
| Poids Du Produit | 0.03 kg |
| Certifications Du Produit | CSA, UL |
| Température Ambiante De Fonctionnement | -25...70 °C |
| Température Ambiante De Stockage | -40...85 °C |
| Résistance Aux Vibrations | 25 gn amplitude: +/- 2 mm (f = 10...55 Hz) conforme à la norme IEC 60068-2-6 |
| Résistance Aux Chocs | 50 gn (durée = 11 ms) conforme à la norme IEC 60068-2-27 |
| Statut De L'offre Durable | Produit Green Premium |
| ROHS | Conforme - depuis 0849 - Déclaration de conformité Schneider Electric |
| REACH | Ne contient pas de SVHC au-dessus du seuil |
| Profil Environnemental Du Produit | Disponible |
| Instructions De Fin De Vie Du Produit | Disponible |
Documents et téléchargements
Les documents sont publiés par le fabricant et s'ouvrent dans un nouvel onglet.
Fiches techniques1
Notices d'utilisation1
Informations environnementales3
Déclarations de conformité3
- XS1L/M/N…, XS2M/N… and XS4P… inductive proximity switches with discrete output - CMim declaration of conformityS'ouvre dans un nouvel onglet
- XS1L/M/N…, XS2M/N… and XS4P… inductive proximity switches with discrete output - EU declaration of conformityS'ouvre dans un nouvel onglet
- XS1L/M/N…, XS2M/N… and XS4P… inductive proximity switches with discrete output - UK declaration of conformityS'ouvre dans un nouvel onglet
Dessins CAD3
- Inductive sensor XS4 M18 - L48mm PPS Sn8mm 12..24VDC M12 - 3D CAD (dxf)S'ouvre dans un nouvel onglet
- Inductive sensor XS4 M18 - L48mm PPS Sn8mm 12..24VDC M12 - 3D CAD (dxf)S'ouvre dans un nouvel onglet
- Inductive sensor XS4 M18 - L48mm PPS Sn8mm 12..24VDC M12 - 3D CAD (dwg)S'ouvre dans un nouvel onglet
