Telemecanique Sensors

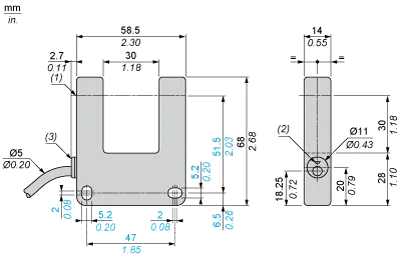

Capteur à fourche opto-électronique XUV, ouverture 30x30 mm, système barré, Sn 30 mm, 12...24 VDC, câble 2 m, manutention
Telemecanique Sensors XUVH0312, Capteur à fourche opto-électronique XUV, ouverture 30x30 mm, système barré, Sn 30 mm, 12...24 VDC, câble 2 m, manutention. Catégorie : Forks plug & play. Demandez un devis pour le prix et le délai.
- Référence :XUVH0312
- Fabricant / Marque :Telemecanique Sensors
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :183.00 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produits
- OsiSense XU
- Nom De Serie
- Application conditionnement de materiaux
- Type De Capteur Electronique
- Capteur photoelectrique
- Nom De Capteur
- XUV
Description du produit
Le capteur a fourche photoelectrique XUV de la gamme OsiSense XU de Telemecanique Sensors est concu pour les applications d'emballage avec une largeur de passage de 30 mm et une profondeur de passage de 40 mm. Dote d'une emission infrarouge, d'une alimentation de 24 V DC et d'une connexion par cable de 2 m, ce capteur possede une sortie PNP et une portee nominale de 30 mm.
Caractéristiques techniques
| Gamme De Produits | OsiSense XU |
|---|---|
| Nom De Serie | Application conditionnement de materiaux |
| Type De Capteur Electronique | Capteur photoelectrique |
| Nom De Capteur | XUV |
| Conception Du Capteur | Fourche |
| Systeme De Detection | Systeme barre |
| Emission | Infrarouge |
| Largeur De Passage | 30 mm |
| Profondeur De Passage | 40 mm |
| Matiere | Plastique |
| Type De Circuit D'alimentation | DC |
| Technique De Câblage | 3 fils |
| Type De Sortie Numerique | PNP |
| Fonction De Sortie Numerique | 1 NA |
| Raccordement Electrique | Câble |
| Longueur De Cable | 2 m |
| Application Spécifique Du Produit | Detection de repères sur monte-charges/transstockeurs |
| [Sn] Portee Nominale | 30 mm |
| Matiere Du Boitier | ABS/PC |
| Matiere De L'optique | PMMA |
| Type De Signal De Sortie | Cache |
| Type De Sortie | Etat solide |
| Gestion De Fonction De Sortie | Sombre |
| Composition Des Fils | 3 x 0,34 mm² |
| Matiere D'isolation Des Fils | PvR |
| Diametre Exterieur Du Cable | 5 mm |
| LED D'etat | 1 LED (rouge) pour l'etat de sortie |
| [Us] Tension D'alimentation Nominale | 24 V DC avec protection contre l'inversion de polarite |
| Limites De Tension D'alimentation | 19...38 V DC |
| Temps De Reponse | 0.5 ms |
| Temps De Retablissement | 0.5 ms |
| Reglage | Sans reglage de sensibilite |
| Profondeur | 68 mm |
| Hauteur | 59 mm |
| Largeur | 14 mm |
| Poids Du Produit | 0.13 kg |
| Certifications Du Produit | CE |
| Temperature Ambiante De Fonctionnement | -5...55 °C |
| Temperature Ambiante De Stockage | -20...70 °C |
| Tenue Aux Vibrations | 7 gn, amplitude = +/- 1 mm[Zone](f =[Zone]10...42 Hz)norme de conformite IEC 60068-2-6 |
| Tenue Aux Chocs | 30 gn (duree = 11 ms) norme de conformite IEC 60068-2-27 |
| Degre De Protection IP | IP54 norme de conformite IEC 60529 |
| Statut Offre Durable | Produit Green Premium |
| ROHS | Conforme - a partir de 0931 - Declaration de conformite de Schneider Electric |
| REACH | Ne contient pas de SVHC au-dessus du seuil de reference |
