Schneider

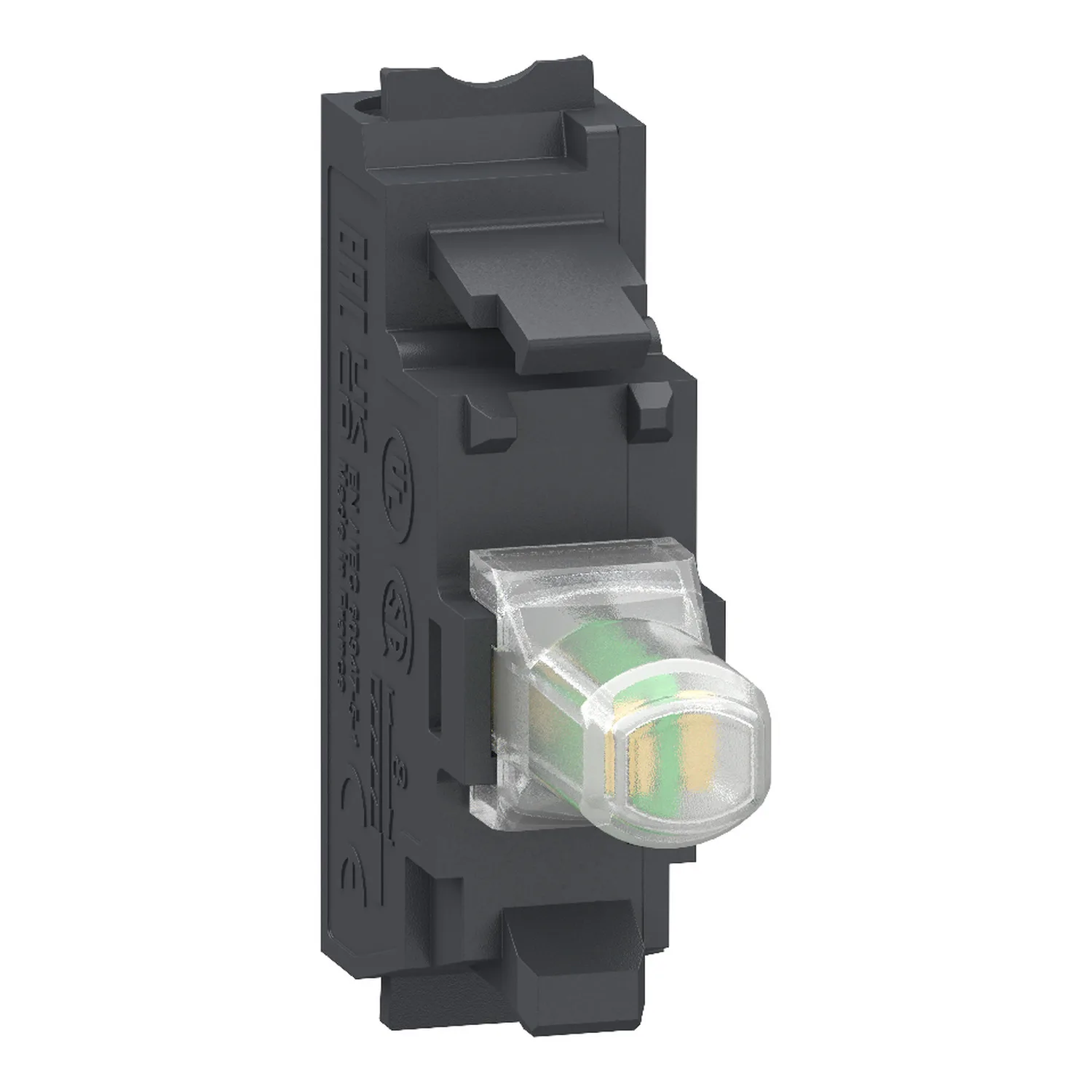

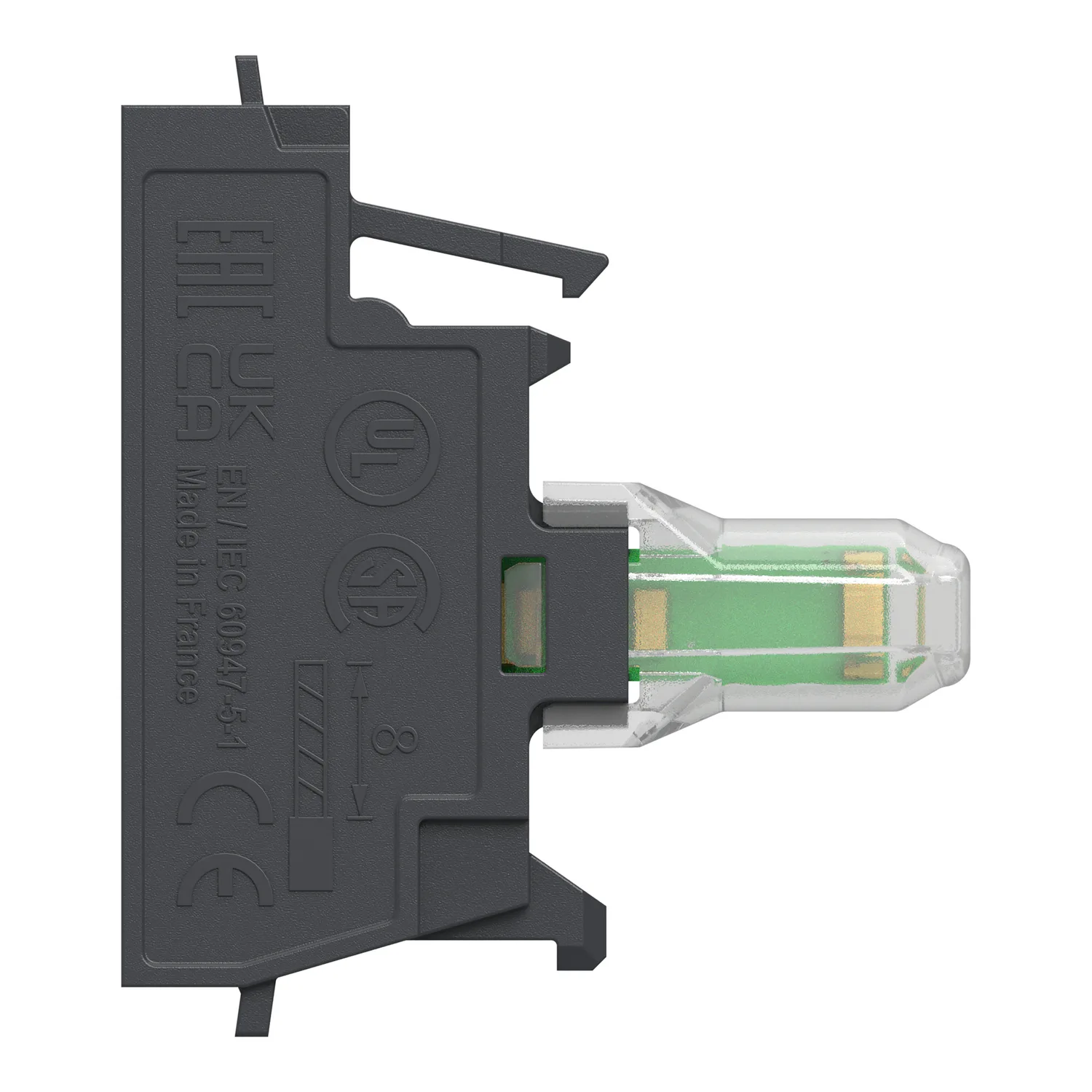

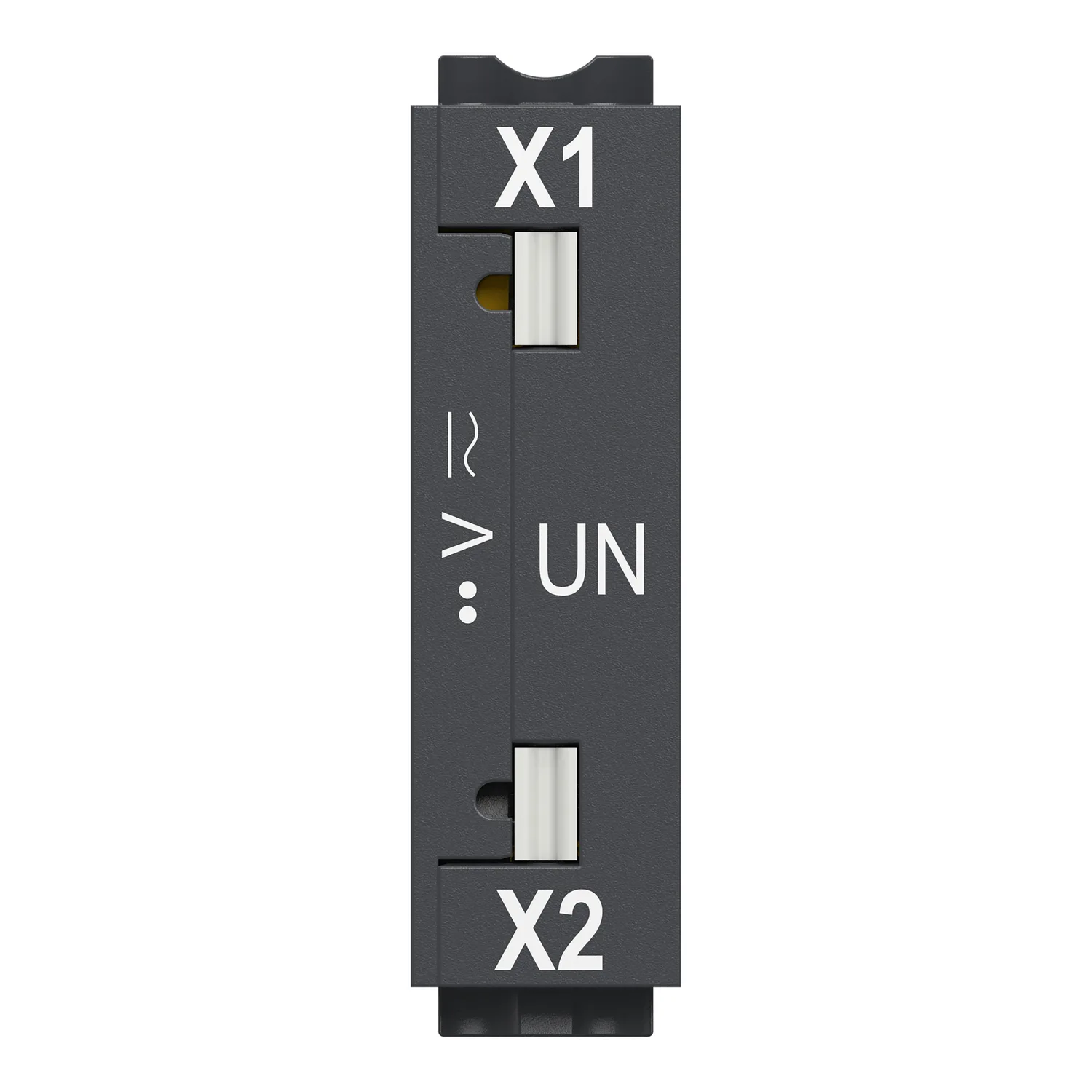

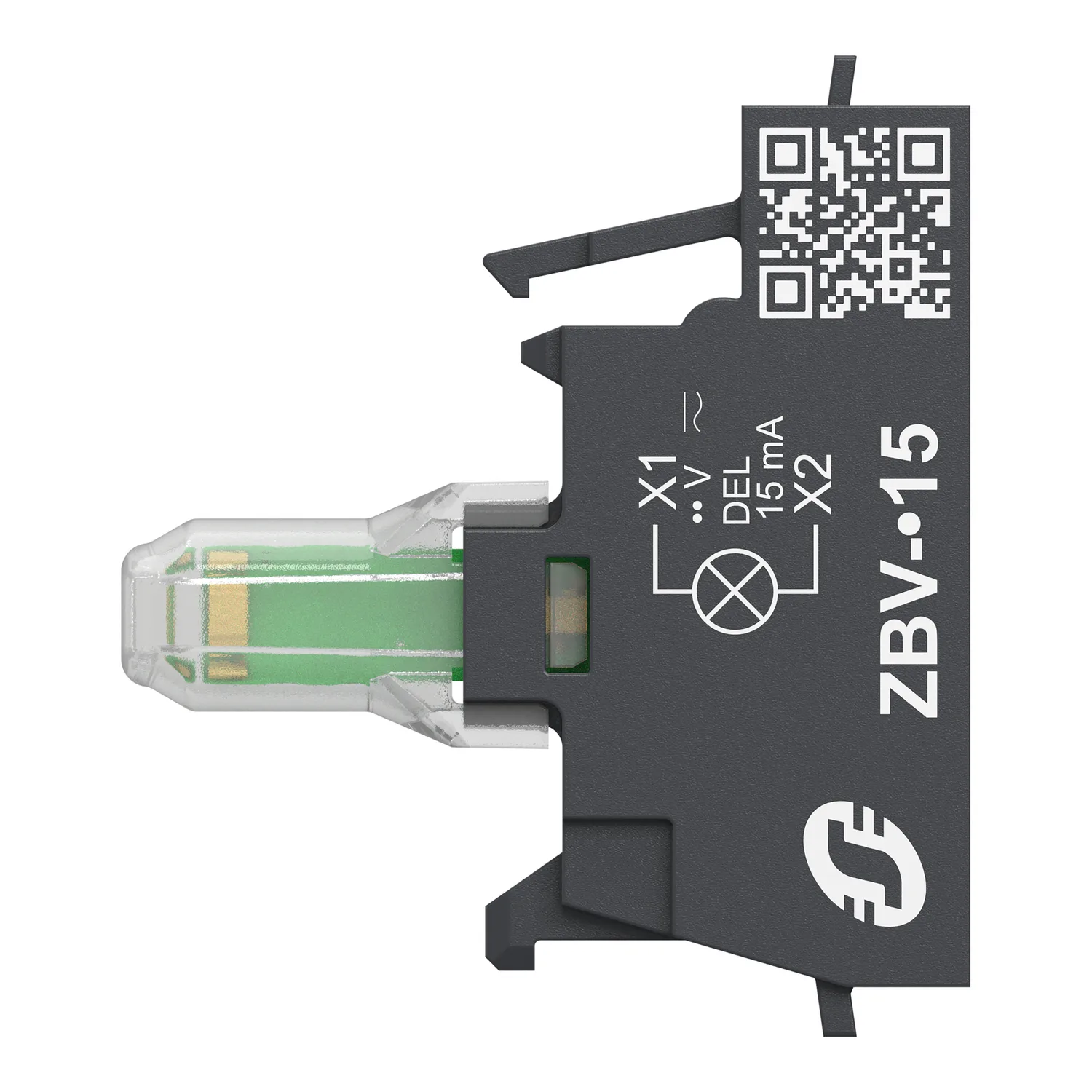

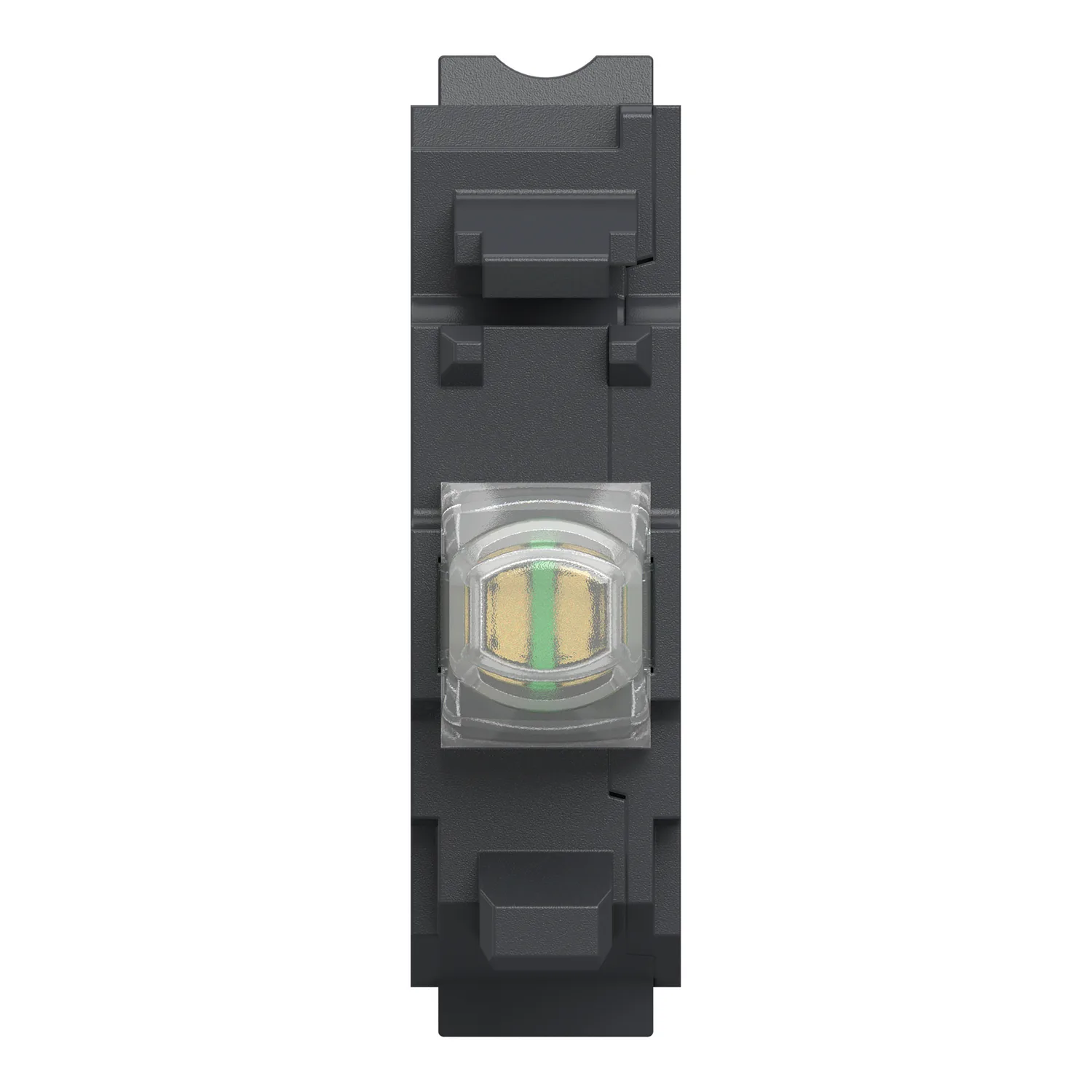

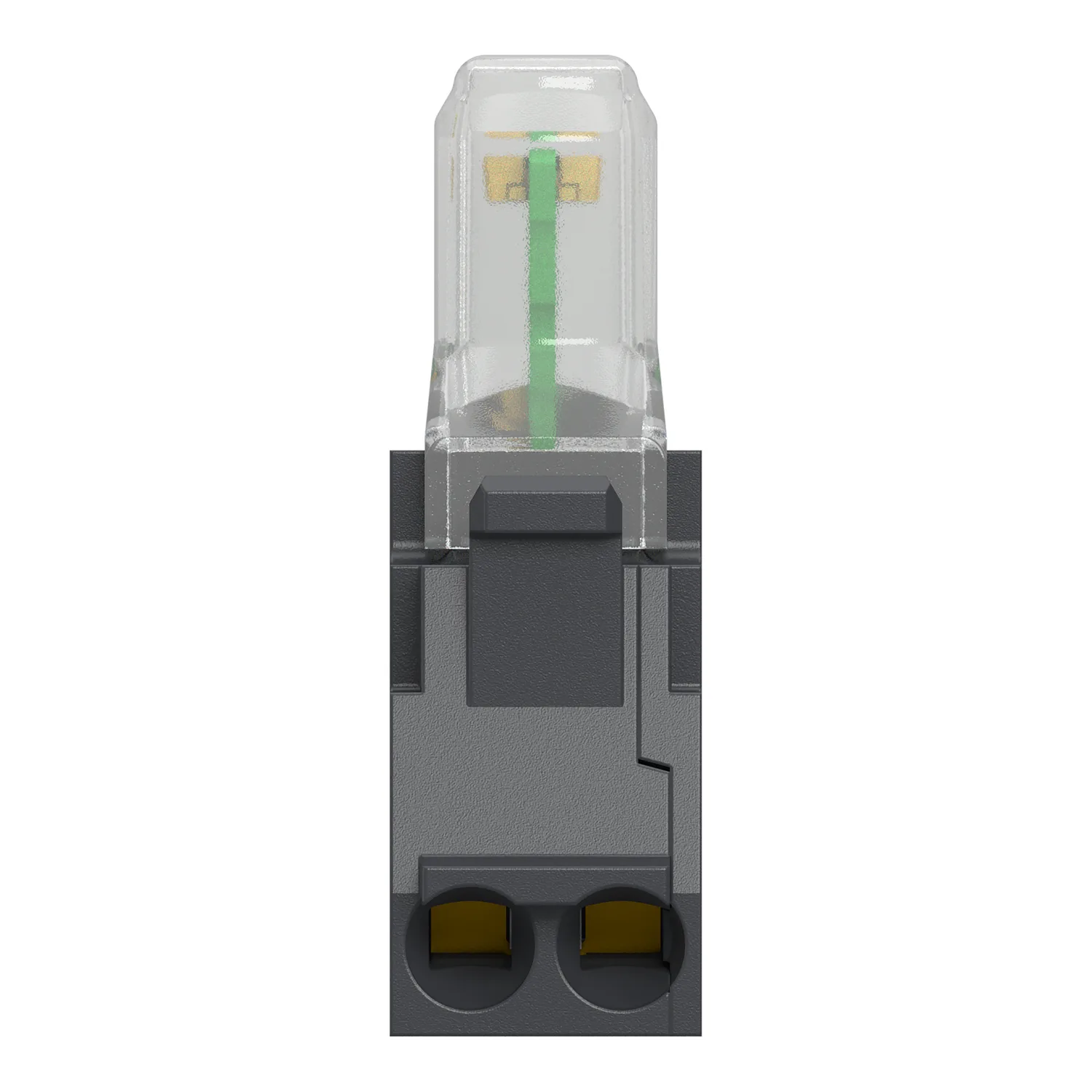

Harmony bloc lumineux - Ø22 - LED Universelle intégrée - 24V - racc push in
Schneider ZBVB15, Harmony bloc lumineux - Ø22 - LED Universelle intégrée - 24V - racc push in. Catégorie : Harmony XB4. Demandez un devis pour le prix et le délai.
- Référence :ZBVB15
- Fabricant / Marque :Schneider
- Disponibilité :Sur commande / nous consulter pour le stock
- Prix :34.10 EUR (Request a quote)
Caractéristiques clés
- Gamme De Produit
- Harmony XB4; Harmony XB5
- Type De Produit Ou Équipement
- Bloc lumineux
- Nom De L'appareil
- ZBV
- Vente Par Quantité Indivisible
- 5
Description du produit
- Harmony XB4 et XB5 - bloc lumineux - Universelle - LED protégée - fixe - 24VCA/CC 50/60Hz - bornes à push in - utilisation -40...70°C
Caractéristiques principales
- Robustesse : résiste aux environnements difficiles
- Design : touche de style pour tableaux de contrôle, machines
- Personnalisation : marquages capsules et collerettes
- Simplicité d'installation : innovation et ergonomie
- Economies d'installation : réduction des coûts
- Un large ensemble d'accessoires pour personnaliser vos panneaux
Caractéristiques techniques
Principales11
| Gamme De Produit | Harmony XB4; Harmony XB5 |
|---|---|
| Type De Produit Ou Équipement | Bloc lumineux |
| Nom De L'appareil | ZBV |
| Vente Par Quantité Indivisible | 5 |
| Mode De Raccordement | Push-in, <= 2 x 1,5 mm² avec embout de fil se conformer à CEI 60947-1; Push-in, >= 1 x 0,34 mm² sans embout se conformer à CEI 60947-1 |
| Type De Signalisation | Permanent |
| Source Lumineuse | LED universelle |
| Culot De Lampe | DEL intégrée |
| Alimentation Du Bloc Lumineux | Direct |
| Couleur De La Source Lumineuse | Blanc |
| [Us] Tension D'alimentation | 24 V CA/CC à 50/60 Hz |
Complémentaires10
| Largeur Hors Tout CAO | 35,6 mm |
|---|---|
| Hauteur Hors Tout CAO | 14,8 mm |
| Profondeur Hors Tout CAO | 9,8 mm |
| Poids Net | 0,005 kg |
| Limites De La Tension D'alimentation | 20,4…26,4 V CC; 20,4…26,4 V CA |
| Consommation Électrique | 15 mA |
| Durée De Vie | 100000 H à tension nominale et 25°C |
| Tenue Aux Ondes De Choc | 1 kV se conformer à CEI 61000-4-5 |
| Montage Du Bloc | Montage avant |
| Présentation Du Produit | Élément de base |
Environnement11
| Traitement De Protection | TH |
|---|---|
| Température Ambiante Pour Le Stockage | -40…70 °C |
| Température De L'air Ambiant En Fonctionnement | -40…70 °C |
| Degré De Protection IP | IP20 se conformer à CEI 60529 |
| Normes | CEI 60947-1; CEI 60947-5-1; CEI 60947-5-4; CEI 60947-5-5; UL 60947-1; UL 60947-5-1; UL 60947-5-5; UL 1059; UL 486E; CSA C22.2 No 60947-1; CSA C22.2 No 60947-5-1; CSA C22.2 No 158; CSA C22.2 No 65; IACS E10 |
| Certifications Du Produit | EAC; IECEE CB Scheme; CCC; UL; CSA |
| Tenue Aux Transitoires Rapides | 2 kV se conformer à CEI 61000-4-4 |
| Tenue Aux Champs Électromagnétiques Rayonnés | 10 V/m se conformer à CEI 61000-4-3 |
| Tenue Aux Décharges Électrostatiques | 4 kV avec contact (sur partie métallique) se conformer à CEI 61000-4-2; 8 kV à l’air libre (dans les pièces d'isolation) se conformer à CEI 61000-4-2 |
| Emission Électromagnétique | Classe B se conformer à CEI 55011 |
| [Us] Tension D'alimentation | 24 V |
Emballage18
| Type D'emballage 1 | PCE |
|---|---|
| Nombre D'unité Par Paquet | 1 |
| Hauteur De L'emballage 1 | 1,000 cm |
| Largeur De L'emballage 1 | 3,100 cm |
| Longueur De L'emballage 1 | 3,600 cm |
| Poids De L'emballage (Kg) | 5,000 g |
| Type D'emballage 2 | BB1 |
| Nb Produits Dans L'emballage 2 | 5 |
| Hauteur De L'emballage 2 | 4,400 cm |
| Largeur De L'emballage 2 | 5,300 cm |
| Longueur De L'emballage 2 | 5,800 cm |
| Poids De L'emballage 2 | 31,000 g |
| Type D'emballage 3 | S03 |
| Nb Produits Dans L'emballage 3 | 800 |
| Hauteur De L'emballage 3 | 30,000 cm |
| Largeur De L'emballage 3 | 30,000 cm |
| Longueur De L'emballage 3 | 40,000 cm |
| Poids De L'emballage 3 | 5,358 kg |
Garantie contractuelle1
| Garantie (en Mois) | 18 |
|---|
